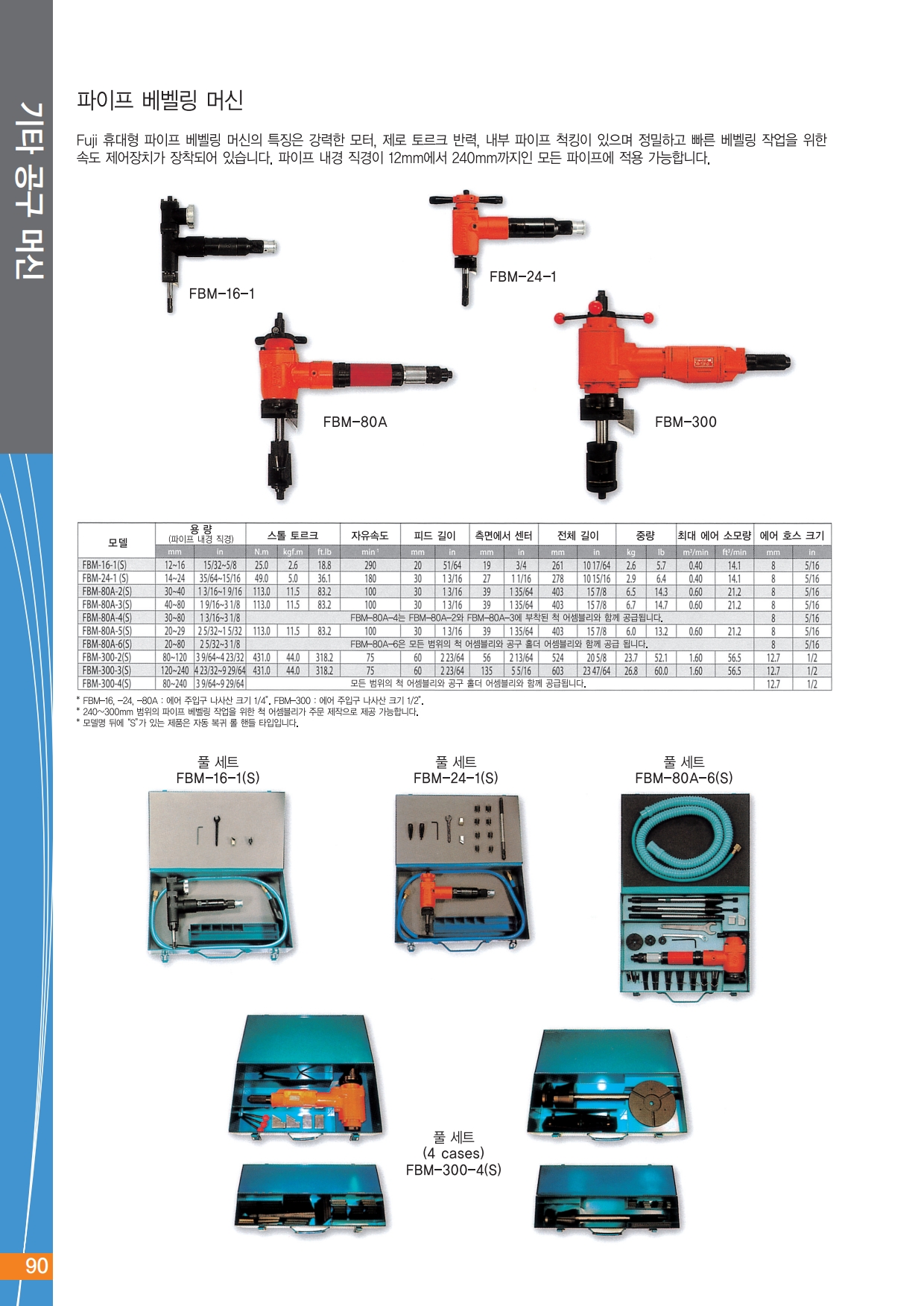

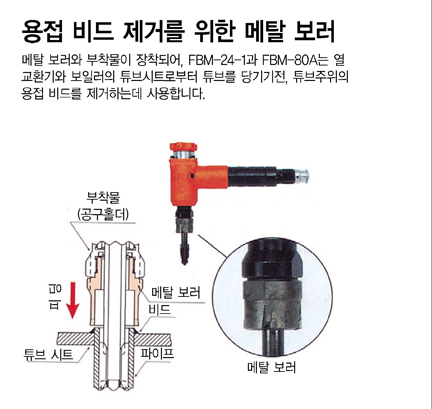

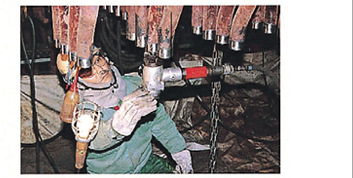

모델
용량
(파이프 내경)

스톨 토르크 회전수 피드 길이 측면에서 센터 전체길이 무게 최대에어
소모량
mm in N.m kgf.m ft.lb min-¹ mm in mm in mm in kg lb m³/min ft³/min

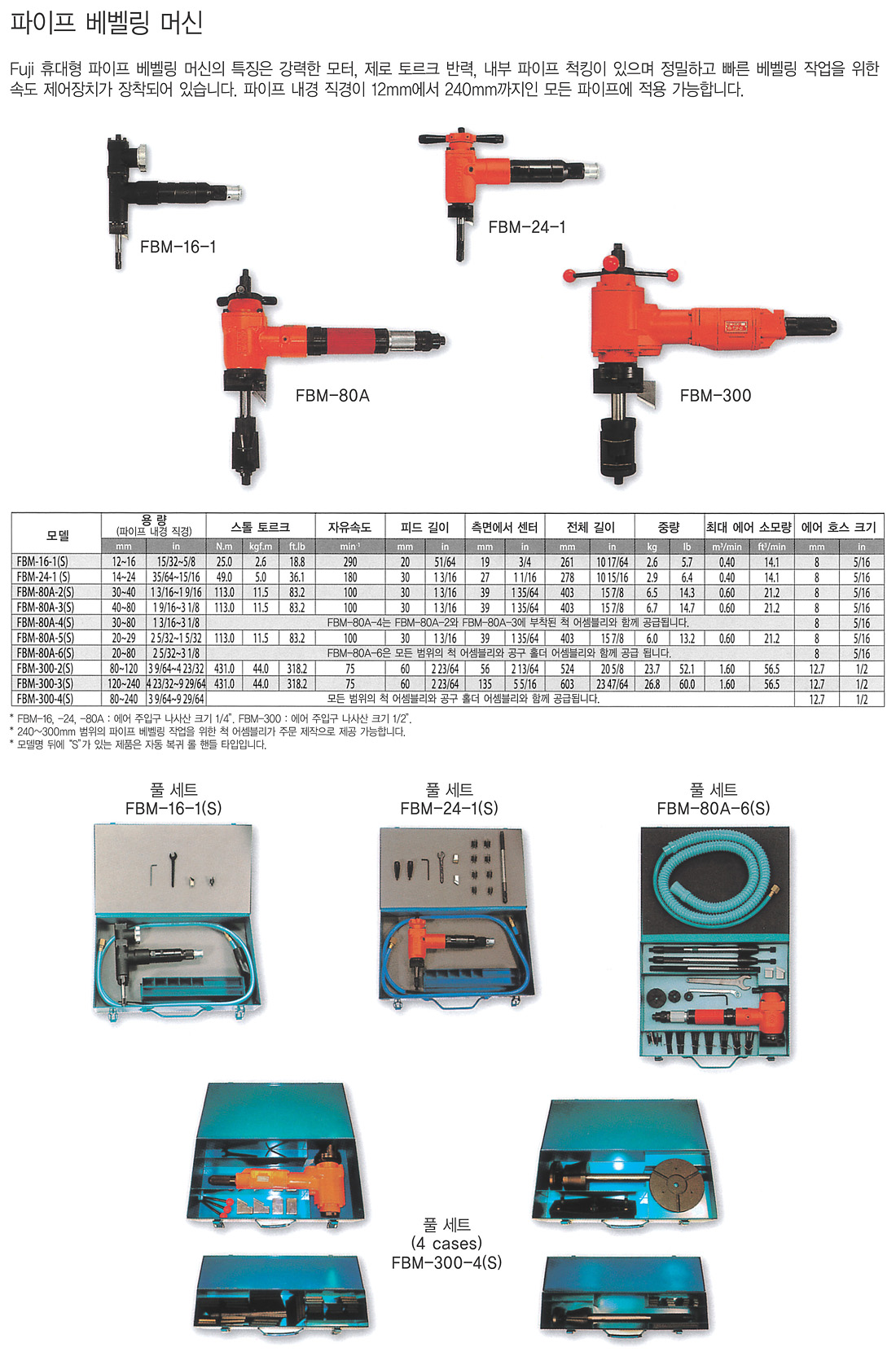

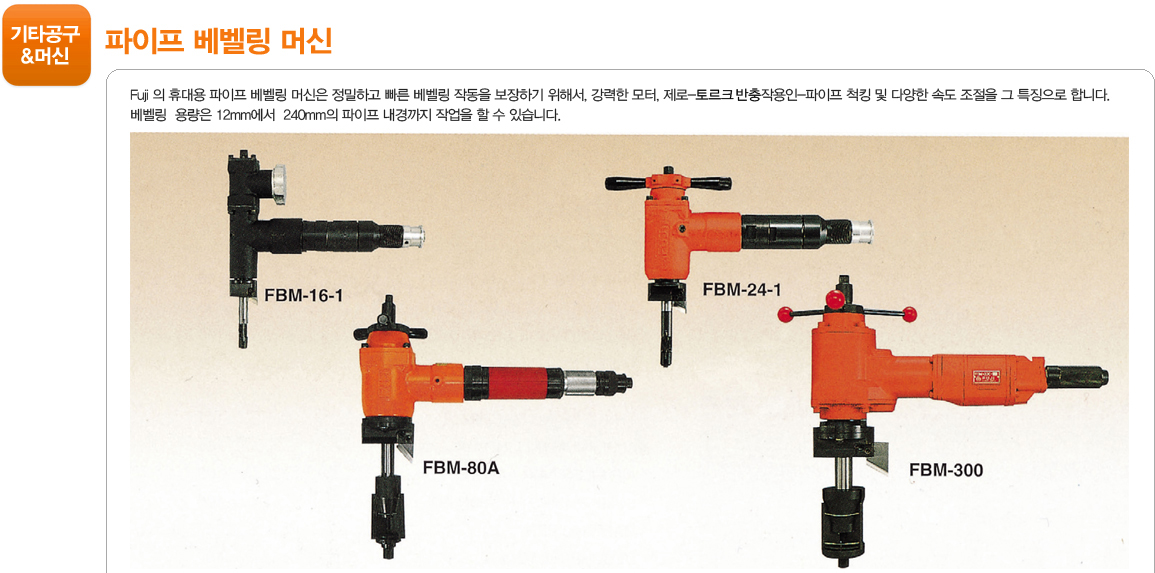

FBM-16-1(S) 12~16 15/32~5/8 25 2.6 18.8 290 20 51/64 19 3/4 261 10 17/64 2.6 5.7 0.4 14.1
FBM-24-1(S) 14~24 35/64~15/16 49 5 36.1 180 30 1 3/16 27 1 1/16 278 10 15/16 2.9 6.4 0.4 14.1
FBM-80A-2(S) 30~40 1 3/16~1 9/16 113 11.5 83.2 100 30 1 3/16 39 1 35/64 403 15 7/8 6 13.2 0.6 21.2
FBM-80A-3(S) 40~80 1 9/16~3 1/8 113 11.5 83.2 100 30 1 3/16 39 1 35/64 403 15 7/8 6 13.2 0.6 21.2
FBM-80A-4(S) 30~80 1 3/16~3 1/8 FBM-80A-4는 FBM-80A-2와 FBM-80A-3에 부착된 척 어셈블리와 함께 공급됩니다.
FBM-80A-5(S) 20~29 2 5/32~1 5/32 113 11.5 83.2 100 30 1 3/16 39 1 35/64 403 15 7/8 6 13.2 0.6 21.2
FBM-80A-6(S) 20~80 2 5/32~3 1/8 FBM-80A-6은 전범위의 척 어셈블리와 공구홀더 어셈블리와 함께 공급됩니다.
FBM-300-2(S) 80~120 3 9/64~4 23/32 431 44 318.2 75 60 2 23/64 56 2 13/64 524 20 5/8 23.7 52.1 1.6 56.5
FBM-300-3(S) 120~240 4 23/32~9 29/64 431 44 318.2 75 60 2 23/64 135 5 5/16 603 23 47/64 26.8 60 1.6 56.5

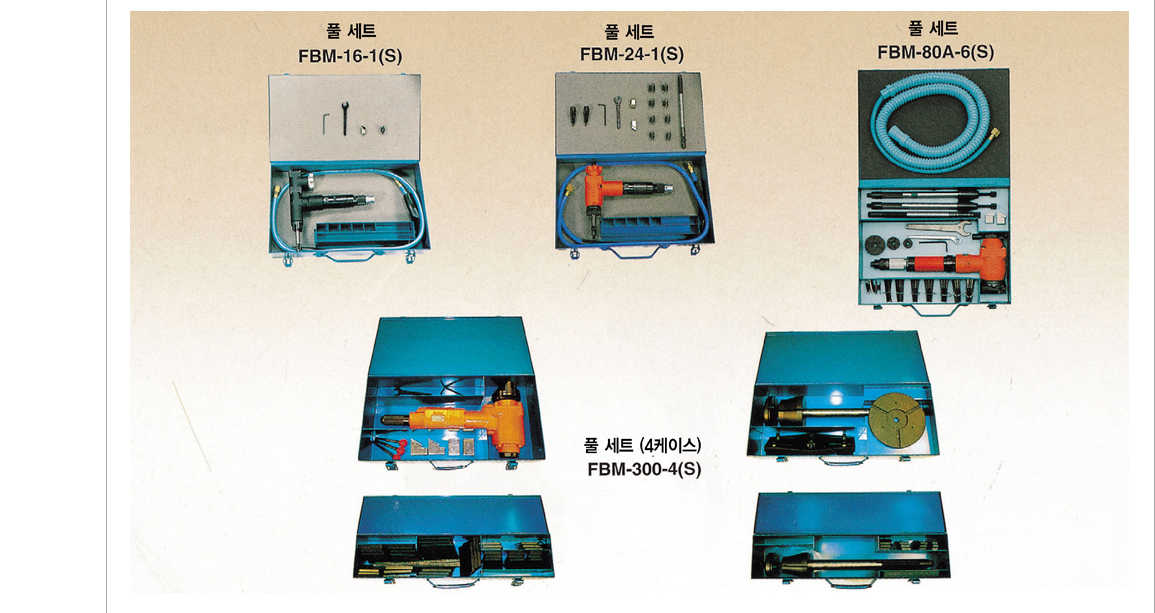

FBM-300-4(S) 80~240 3 9/64~9 29/64 풀 세트의 척 어셈블리와 공구홀더 어셈블리와 함께 공급됩니다.
* FBM-16, -24, -80A : 1/4" 에어 주입구 나사산, 8.0mm(5/16") 에어 호스. FBM-300 : 1/2" 에어 주입구 나사산. 12.7mm(1/2") 에어 호스.

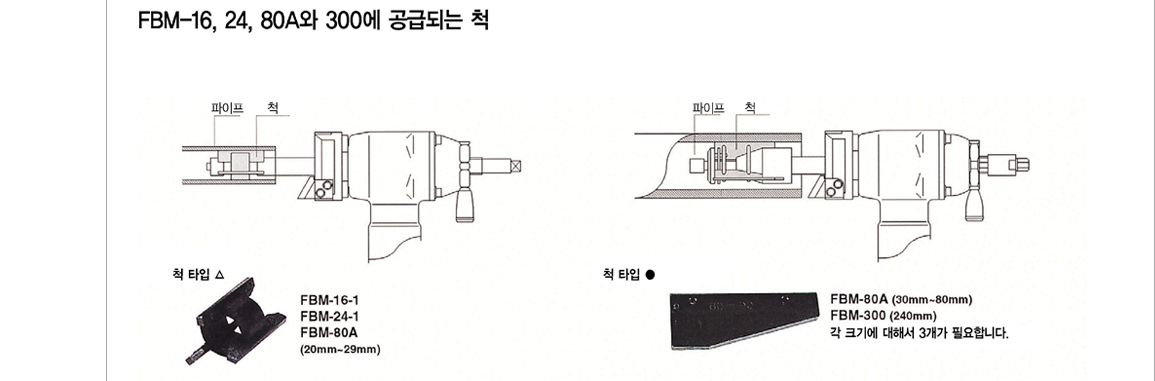

* 옵션의 척 아세이 : 240~300mm 파이프 베벨링 작업이 요청에 따라서 가능합니다.

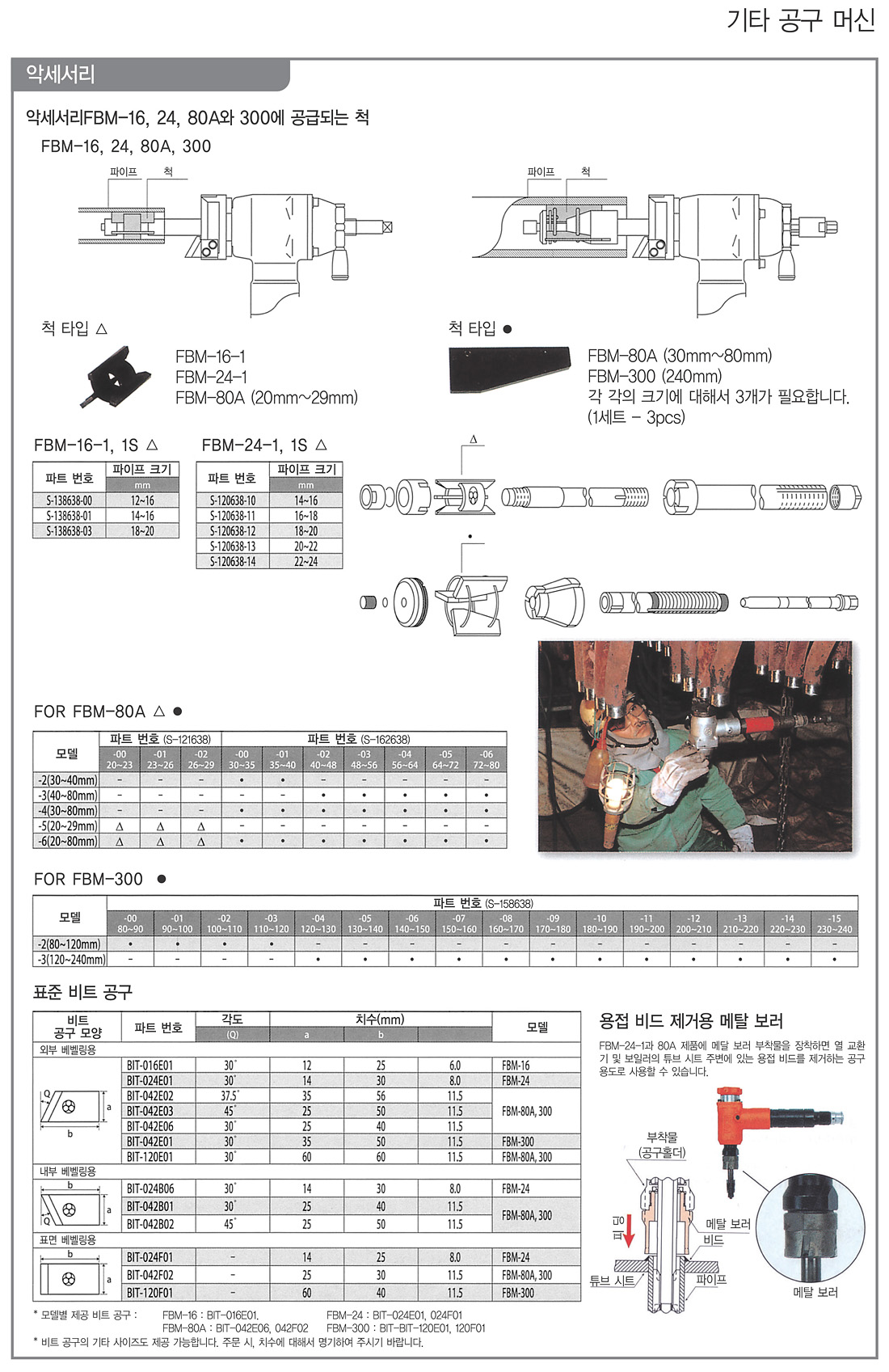

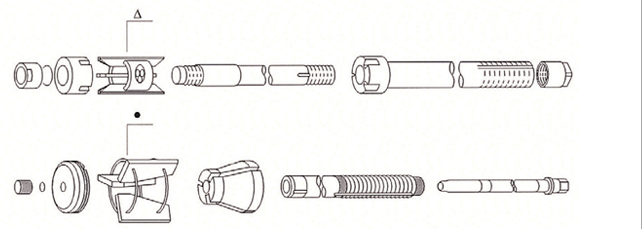

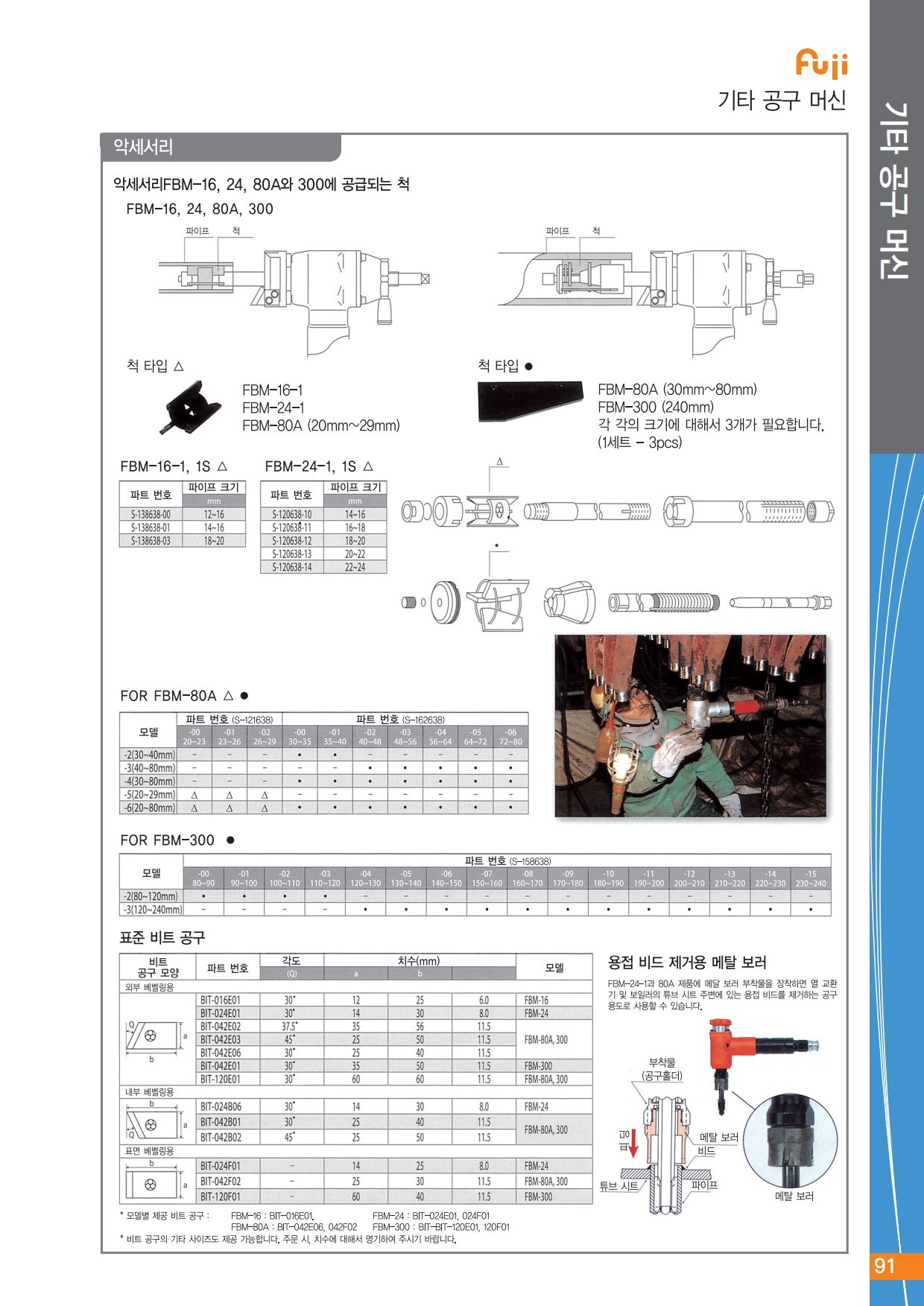

* FBM-16-1용, -1S △
부품번호
파이프
크기

mm
S-138638-00 12~14
S-138638-01 14~16
S-138638-03 18~20
* FBM-24-1용, -1S △
부품번호
파이프
크기

mm
S-120638-10 14~16
S-120638-11 16~18
S-120638-12 18~20
S-120638-13 20~22
S-120638-14 22~24
* FBM-80A용 △●
모델 부품번호 (S-121638) 부품번호 (S-162638)
-00
20~23
-01
23~26
-02
26~29
-00
30~35
-01
35~40
-02
40~48
-03
48~56
-04
56~64
-05
64~72
-06
72~80
-2(30~40mm) - - - - - - - -
-3(40~80mm) - - - - -
-4(30~80mm) - - -
-5(20~29mm) - - - - - - -
-6(20~80mm)

* FBM-300용 ●
모델 부품번호 (S-158638)
-00
80~90
-01
90~100
-02
100~110
-03
110~120
-04
120~130
-05
130~140
-06
140~150
-07
150~160
-08
160~170
-09
170~180
-10
180~190
-11
190~200
-12
200~210
-13
210~220
-14
220~230
-15
230~240
-2(80~120mm) - - - - - - - - - - - -
-3(120~240mm) - - - -

표준 비트 공구
비트 공구 모양 부품번호 앵글 치수 (mm) 모델
(Q) a b Thickness
외부 베벨링용
BIT-016E01 30˚ 12 25 6 FBM-16
BIT-024E01 30˚ 14 30 8 FBM-24
BIT-042E02 37.5˚ 35 56 11.5 FBM-80A, FBM-300
BIT-042E03 45˚ 25 50 11.5
BIT-042E06 30˚ 25 40 11.5
BIT-042E01 30˚ 35 50 11.5 FBM-300
BIT-120E02 30˚ 60 60 11.5 FBM-80A, FBM-300
내부 베벨링용
BIT-024B06 30˚ 14 30 8 FBM-24
BIT-042B01 30˚ 25 40 11.5 FBM-80A, FBM-300
BIT-042B02 45˚ 25 50 11.5
표면 베벨링용
BIT-016F01 - 12 22 6 FBM-16
BIT-024F01 - 14 25 8 FBM-24
BIT-042F02 - 25 30 11.5 FBM-80A, FBM-300
BIT-120F01 - 60 40 11.5 FBM-300
* 제공 비트 공구
FBM-16 : BIT-016E01.
FBM-24 : BIT-024E01, -024F01.
FBM-80A : BIT-042E06, -042F02.
FBM-300 : BIT-120E01, -120F01.
* 비트 공구의 기타 크기도 가능합니다. 주문시 이에대한 치수를 명기하여 주시기 바랍니다.

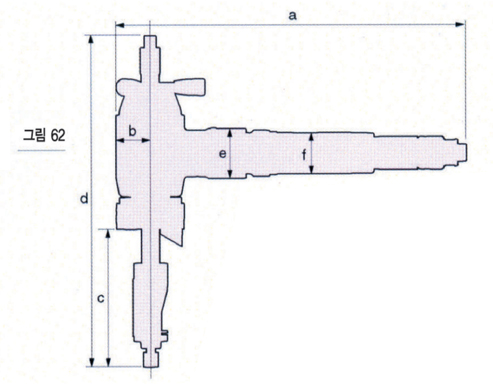

치수
그림번호 모델 a b c d e f
62 FBM-16-1(S) 261(272) 19.0 51 268 48 42
62 FBM-24-1(S) 278(289) 27.5 67 240 48 42
62 FBM-80A-2(S) 403(403) 39.0 160 388 58 48
62 FBM-80A-3(S) 403(403) 39.0 160 388 58 48
62 FBM-80A-4(S) 403(403) 39.0 160 388 58 48
62 FBM-80A-5(S) 403(403) 39.0 160 388 58 48
62 FBM-80A-6(S) 403(403) 39.0 160 388 58 48
62 FBM-300-2(S) 524(557) 56.0 179 511 74 93
62 FBM-300-3(S) 524(557) 135.0 179 511 74 93
62 FBM-300-4(S) 524(557)
524(557)
56.0
135.0
179 511 74 93
* () : S 타입 크기

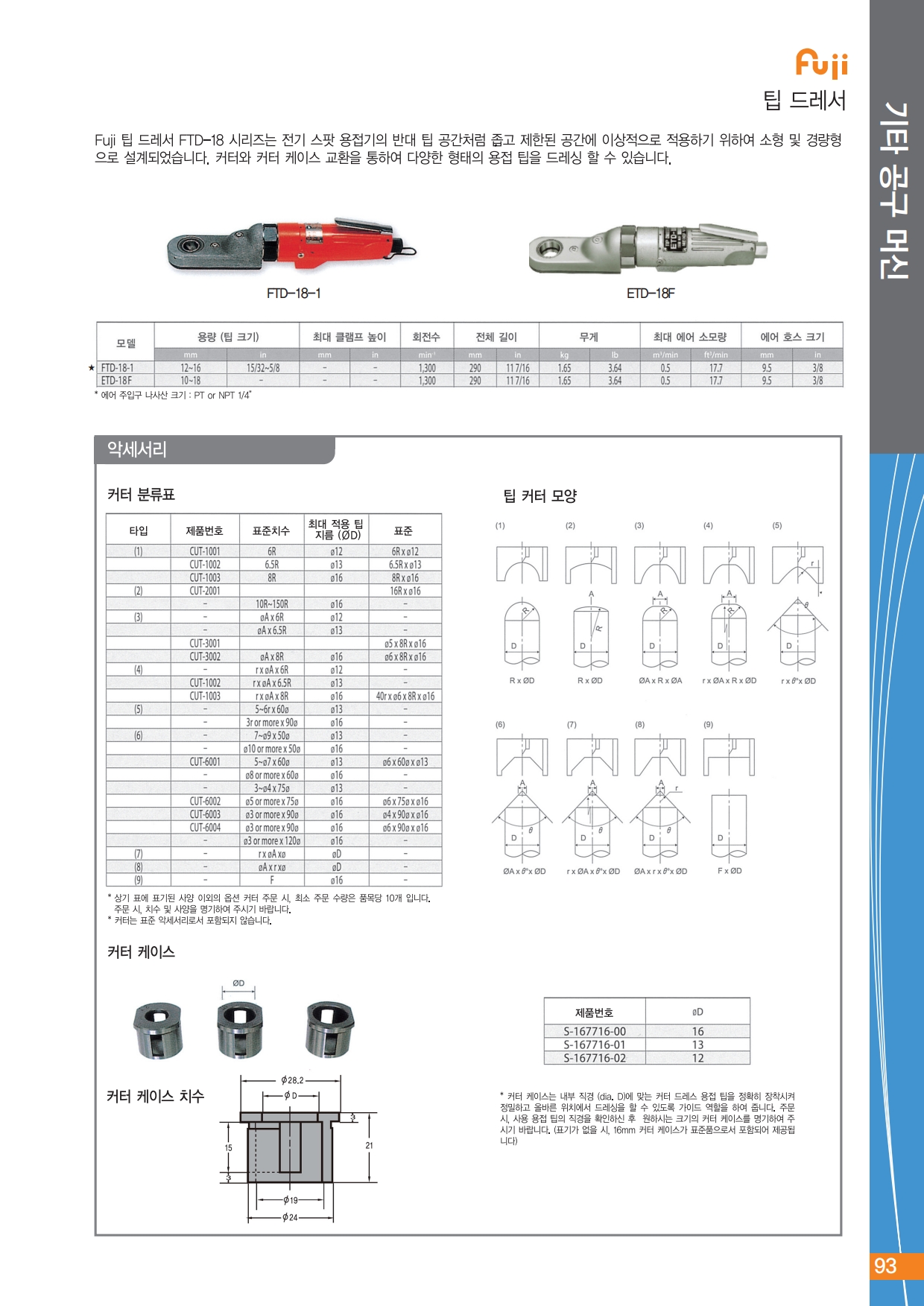

모델 용량 팁 크기 최대 클램프 높이 자유속도 전체길이 무게
최대 에어 소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
mm in mm in min-¹ mm in kg lb m³/min ft³/min in mm in

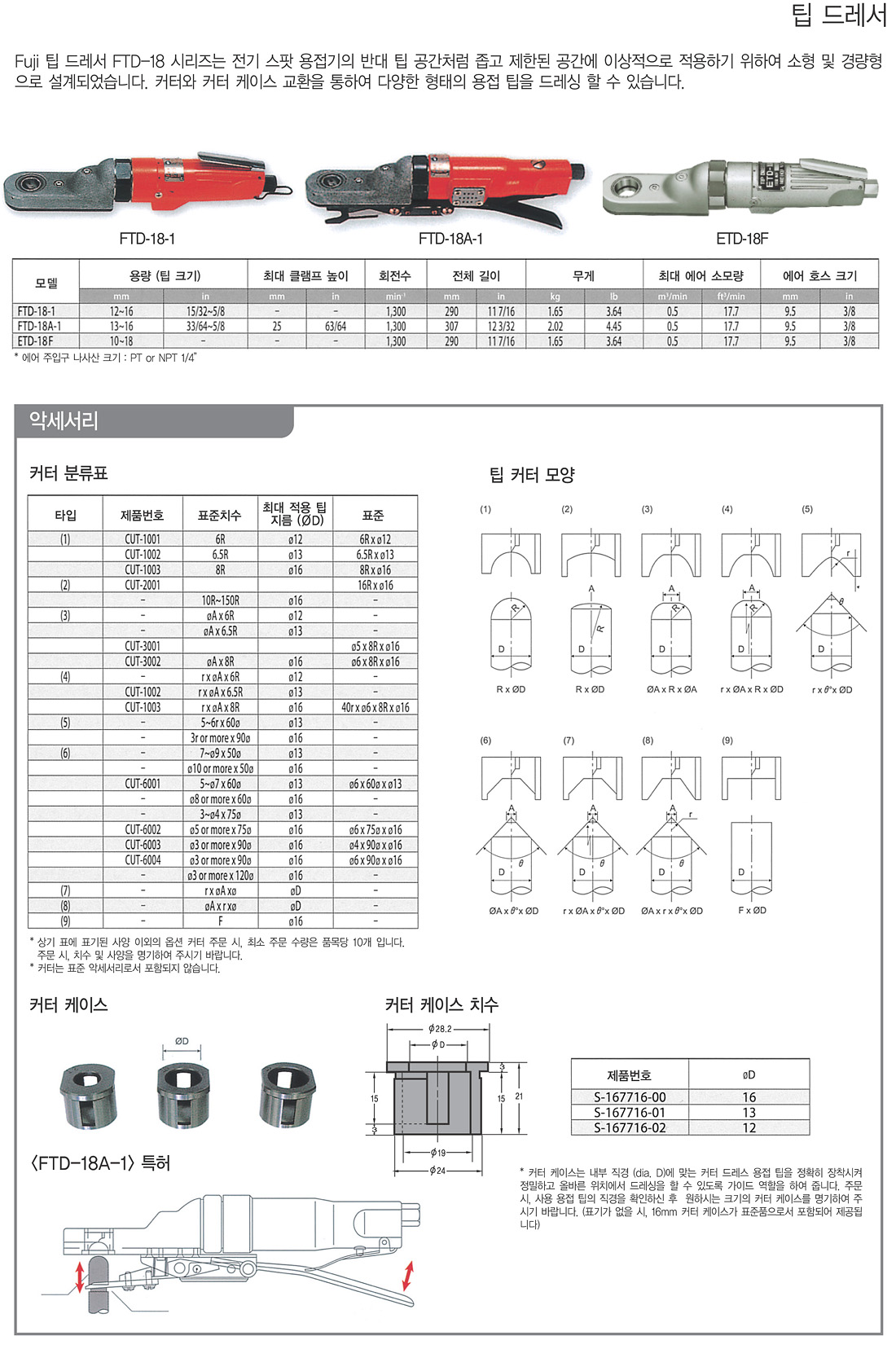

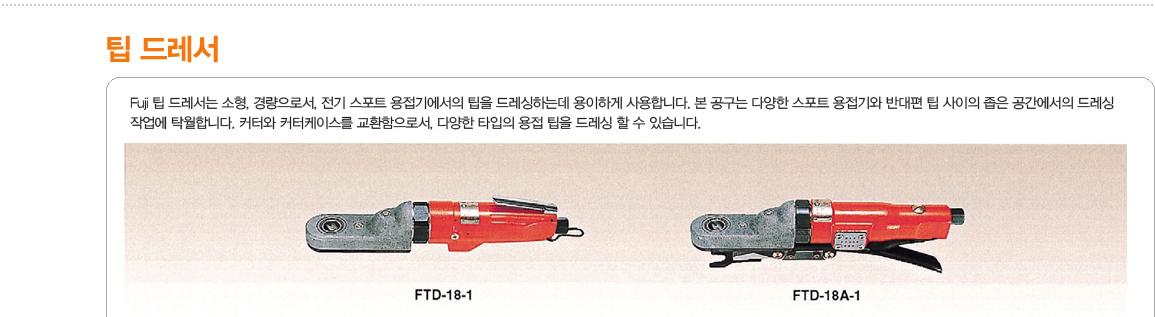

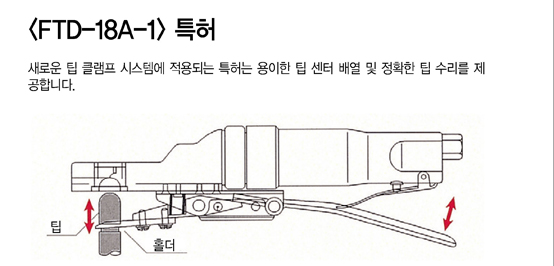

FTD-18-1 12~16 15/32~5/8 - - 1300 290 11 7/16 1.65 3.64 0.5 17.7 PT또는 NPT 1/4 9.5 3/8
FTD-18A-1 13~16 33/64~5/8 25 63/64 1300 307 12 3/32 2.02 4.45 0.5 17.7 PT또는 NPT 1/4 9.5 3/8

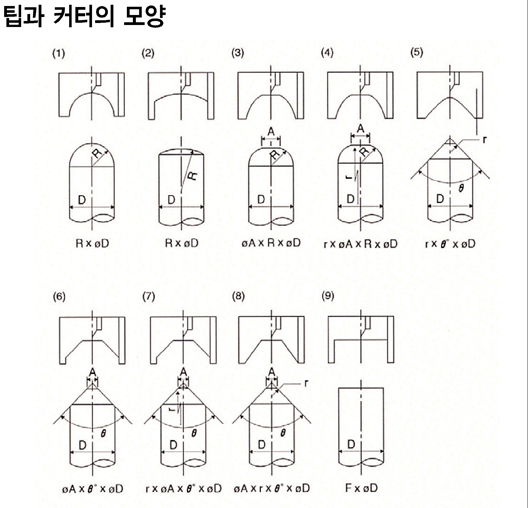

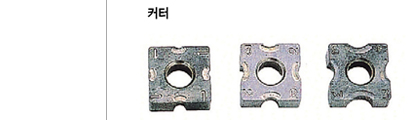

커터 분류표
타입 제품번호 팁모양 (호칭) 수리최대지름 (ΦD) 표준
(1) CUT-1001 6R Φ12 6R × Φ12
  CUT-1002 6.5R Φ13 6.5R × Φ13
  CUT-1003 8R Φ16 8R × Φ16
(2) CUT-2001 10R~150R Φ16 16R ×Φ16
  - -
(3) - Φ A × 6R Φ12 -
  - Φ A × 6.5R Φ13 -
  CUT-3001 Φ A × 8R Φ16 Φ5 × 8R × Φ16
  CUT-3002 Φ6 × 8R × Φ16
(4) - r ×Φ A ×6R Φ12 -
  CUT-1002 r ×Φ A ×6.5R Φ13 -
  CUT-1003 r ×Φ A ×8R Φ16 40r ×Φ6 ×8R ×Φ16
(5) - 5~6r × 60˚ Φ13 -
  - 3r or more × 90˚ Φ16 -
(6) - 7~Φ 9 ×50˚ Φ13 -
  - Φ10 or more ×50˚ Φ16 -
  CUT-6001 5~Φ7 ×60˚ Φ13 Φ6 ×60˚ ×Φ13
  - Φ8 or more ×60˚ Φ16 -
  - 3~Φ4 ×75˚ Φ13 -
  CUT-6002 Φ5 or more ×75˚ Φ16 Φ6 ×75˚ ×Φ16
  CUT-6003 Φ3 or more ×90˚ Φ16 Φ4 ×90˚ ×Φ16
  CUT-6004 Φ6 ×90˚ ×Φ16
  - Φ3 or more ×120˚ Φ16 -
(7) - r × Φ A × θ˚ ΦD -
(8) - Φ A ×r × θ˚ ΦD -
(9) - F Φ16 -
* 상기표에 기재된 품목외에, 옵션 커터를 주문시 최소 수량은 품목별 10개입니다.
* 주문시 명목적인 치수를 명기하여 주시기 바랍니다.
* 커터는 표준공급 악세사리로서 제공되지 않습니다.

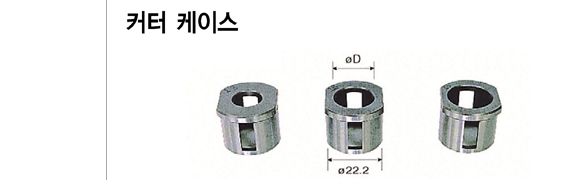

제품번호 ΦD
S-167716-00 16
S-167716-01 13
S-167716-02 12

* 커터 케이스 보어 지름 (ΦD)은 커터가 팁과 관련하여 정확한 위치에서 드레싱할 수 있도록 가이드 역할을 수행합니다.
팁 크기에 맞는 커터 케이스를 명기하여 주시기 바랍니다.
표준 악세사리로서 Φ 16 커터 케이스가 공급됩니다.
크기 Φ 12 또는 Φ 13 의 커터 케이스에 대해서는 별도 명기하여 주시기 바랍니다.


치수

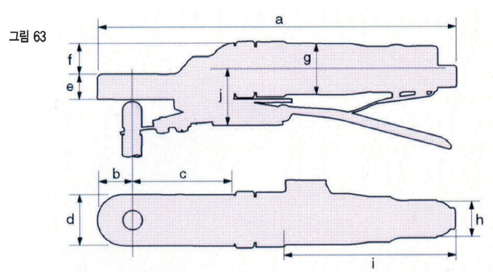

그림번호 모델 a b c d e f g h i j
63 FTD-18-1 292 30 87 44 21.5 29 47 - - -
63 FTD-18A-1 307 30 83 44 22.0 26 46 30 147 54

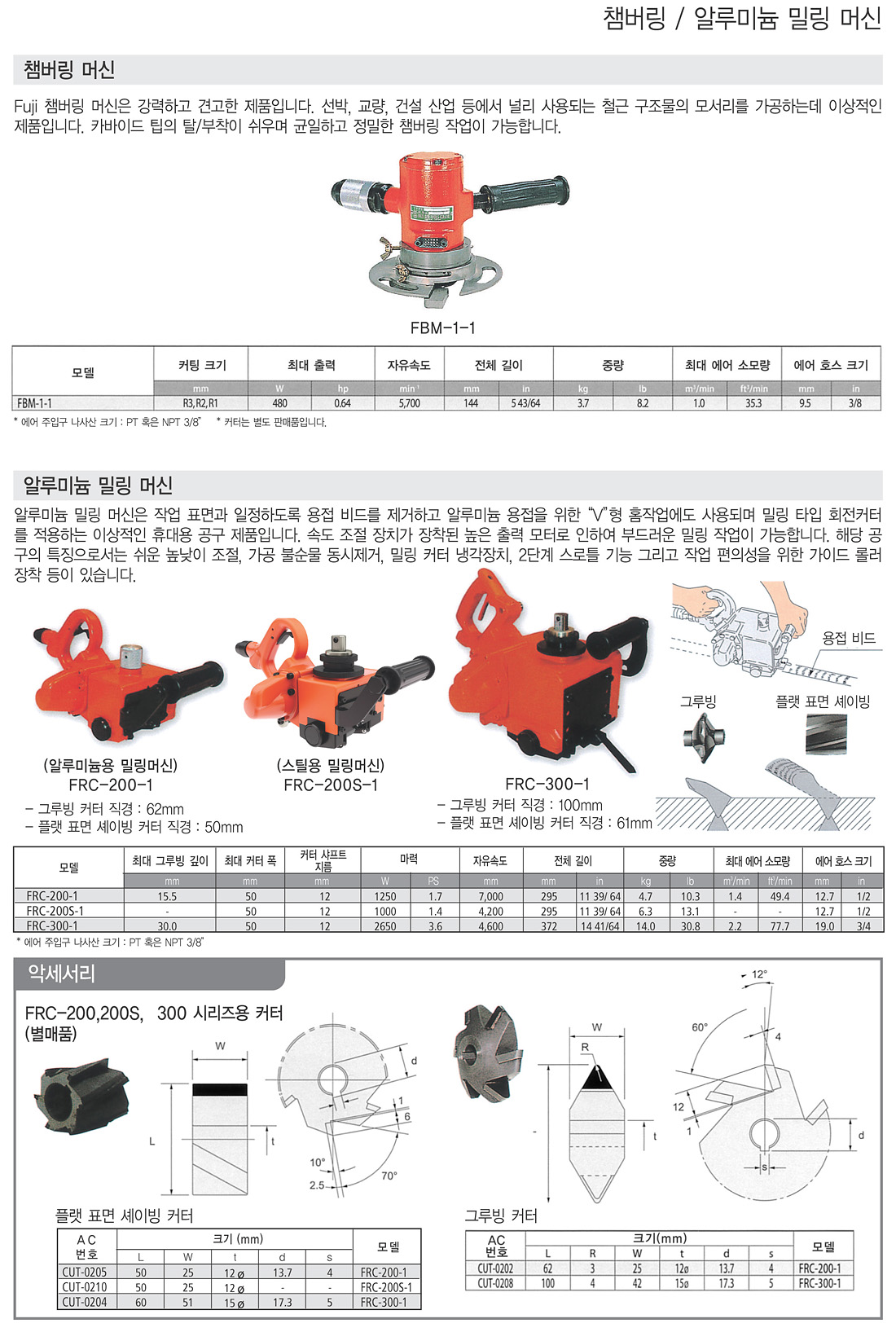

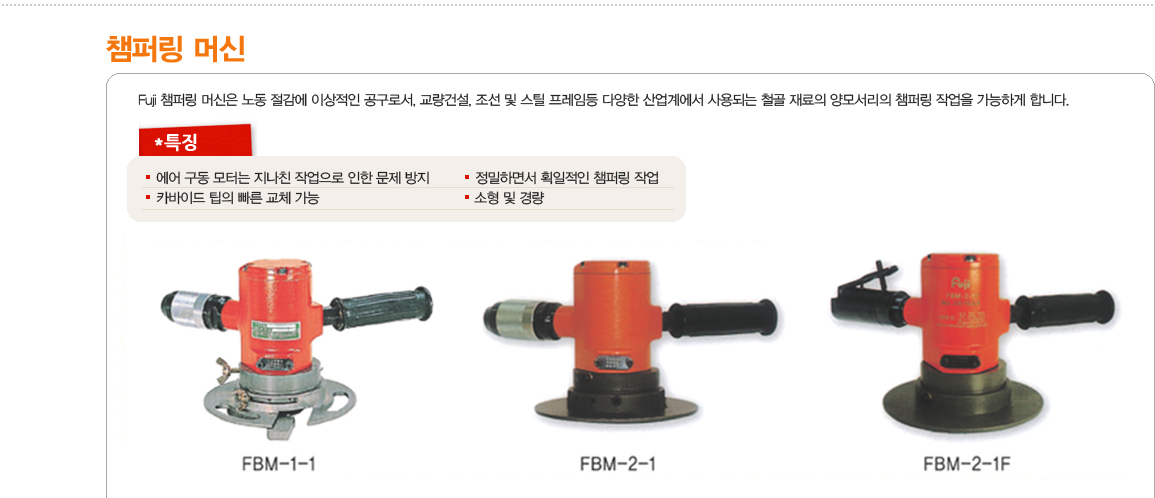

휴대용 모델
<
모델 커팅 크기 최대 출력 자유속도 전체 길이 중 량 최대 에어 소모량 에어 호스 크기
mm Whp min-¹ mm in kg lb m³/min ft³/min mm in

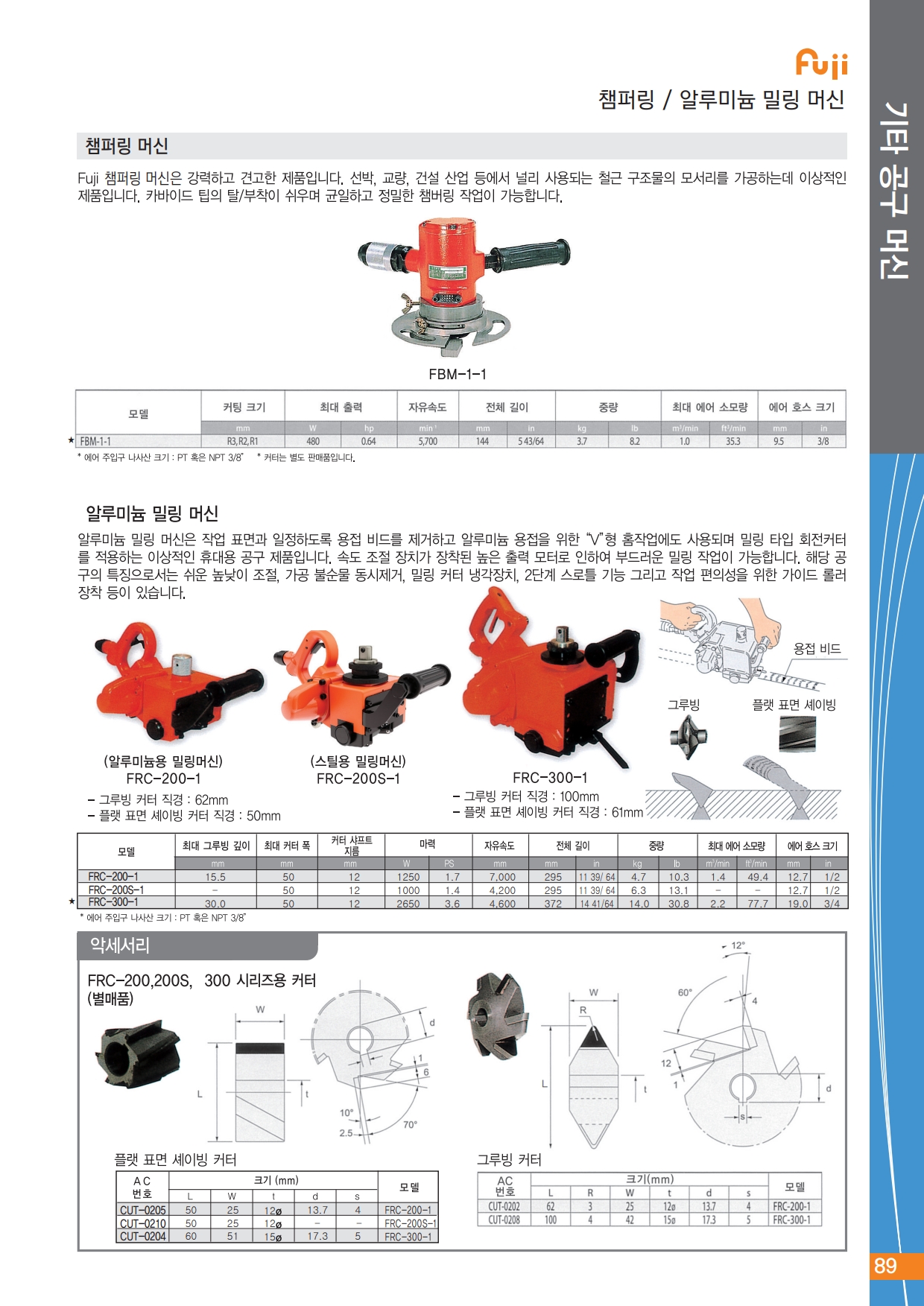

FBM-1-1 R3, R2, R1 480 0.64 5,700 144 5 43/64 3.7 8.2 1.0 35.3 9.5 3/8
FBM-2-1 R4, R3, R2, R1 900 1.2 10,000 144 5 43/64 3.6 8.0 1.2 42.6 9.5 3/8
FBM-2-1F R4, R3, R2, R1 900 1.2 10,000 144 5 43/64 3.7 8.2 1.2 42.6 9.5 3/8

FBM-1 시리즈용 커터 및 가이드 롤러
* R 타입
부품번호 수량 품명
X-027-11 3 팁(R1)
X-027-10 3 팁(R2)
X-025-003 3 팁(R3)
* C 타입
AC 번호 수량 품명
X-027-13 3 팁(C1또는C2)

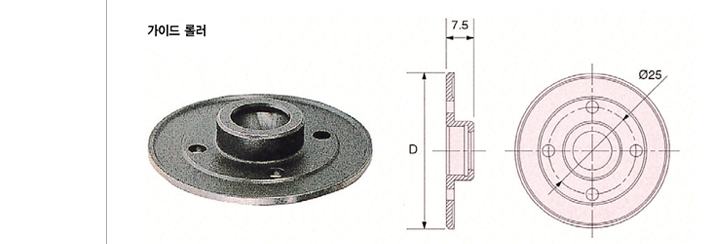

부품번호 수량 품명 크기
D(mm)
S-173698-02 1 가이드 롤러 (R1)(C1) 44.6
S-173698-01 1 가이드 롤러 (R2)(C2) 43.8
S-173698-00 1 가이드 롤러 (R3) 42.8

치수

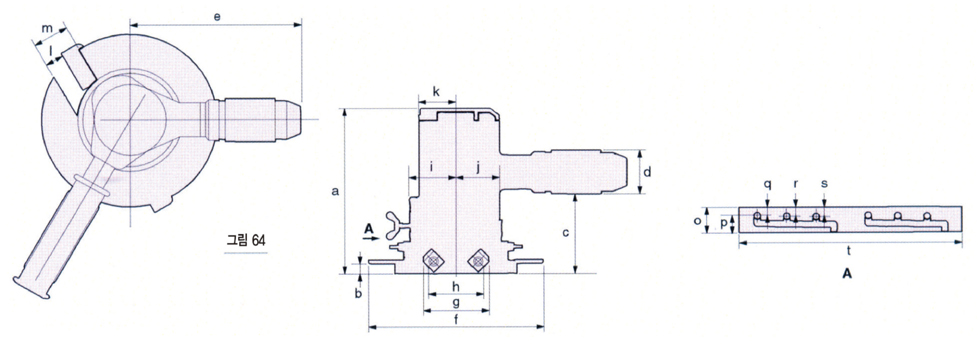

그림번호 모델 a b c d e f g h i j k l m o p q r s t
64 FBM-1-1(F) 144 8.5 69(68) 38(40) 146 150 56 47.4 40 38 32 15 30 22 14.9 7.1 7.6 8 188.5
64 FBM-1-2(F) 144 8.5 69(68) 38(40) 146 150 56 47.4 40 38 32 15 30 22 14.9 7.1 7.6 8 188.5
* () : F 타입 크기

모델
최대
그루빙 깊이

최대
커터 폭
커터샤프트
지름
마력 자유속도 전체 길이 무게 최대
에어 소모량
에어주입구
나사산 크기
에어호스크기
mm mm mm kW PS min-¹ mm in kg lb m³/min ft³/min PT 또는 NPT mm in

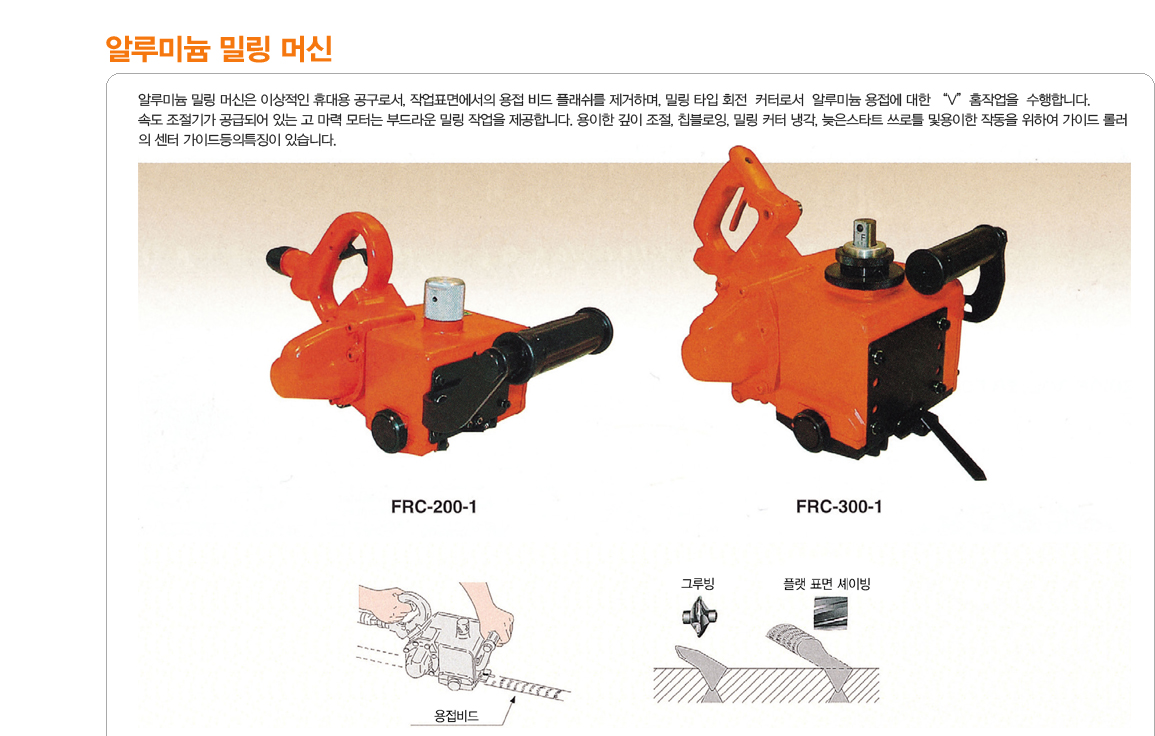

FRC-200-1 15.5 50 12 1.25 1.7 7000 295 11 39/64 4.7 10.3 1.4 49.4 3/8 12.7 1/2
FRC-300-1 30 50 15 2.65 3.6 4600 372 14 4164 14.0 30.8 2.2 77.7 3/8 19.0 3/4

FRC 시리즈용 커터 (별매품)
* 플랫 표면 셰이빙 커터
AC 번호 크기 (mm) 모델
L W t d s
CUT-0205 50 25 12Φ 13.7 4 FRC-200-1
CUT-0204 60 51 15Φ 17.3 5 FRC-300-1

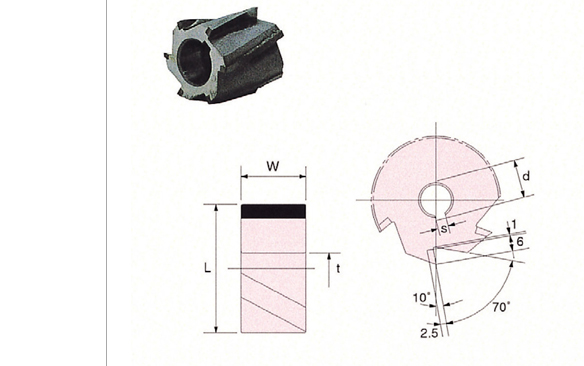

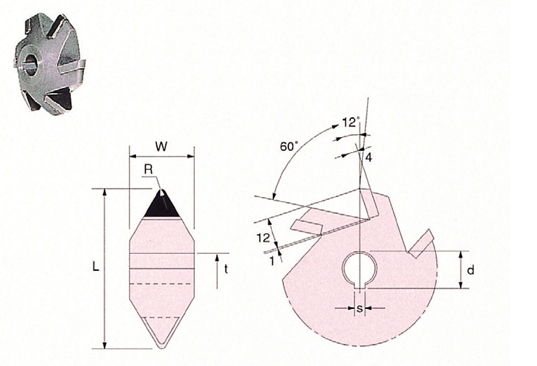

* 그루빙 커터
AC 번호 크기 (mm) 모델
L R W t d s
CUT-0202 62 3 25 12Φ 13.7 4 FRC-200-1
CUT-0208 100 4 42 15Φ 17.3 5 FRC-300-1

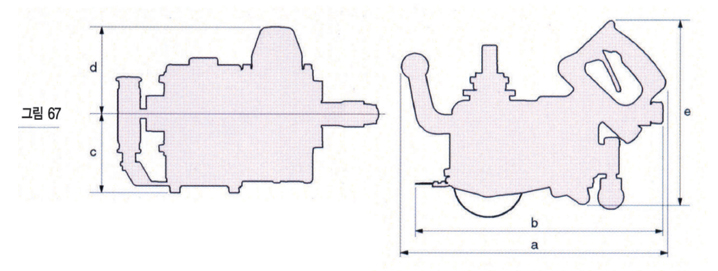

치수
그림번호 모델 a b c d e
67 FRC-200-1 363 295 79 111 172
67 FRC-300-1 372 357 116 125 268

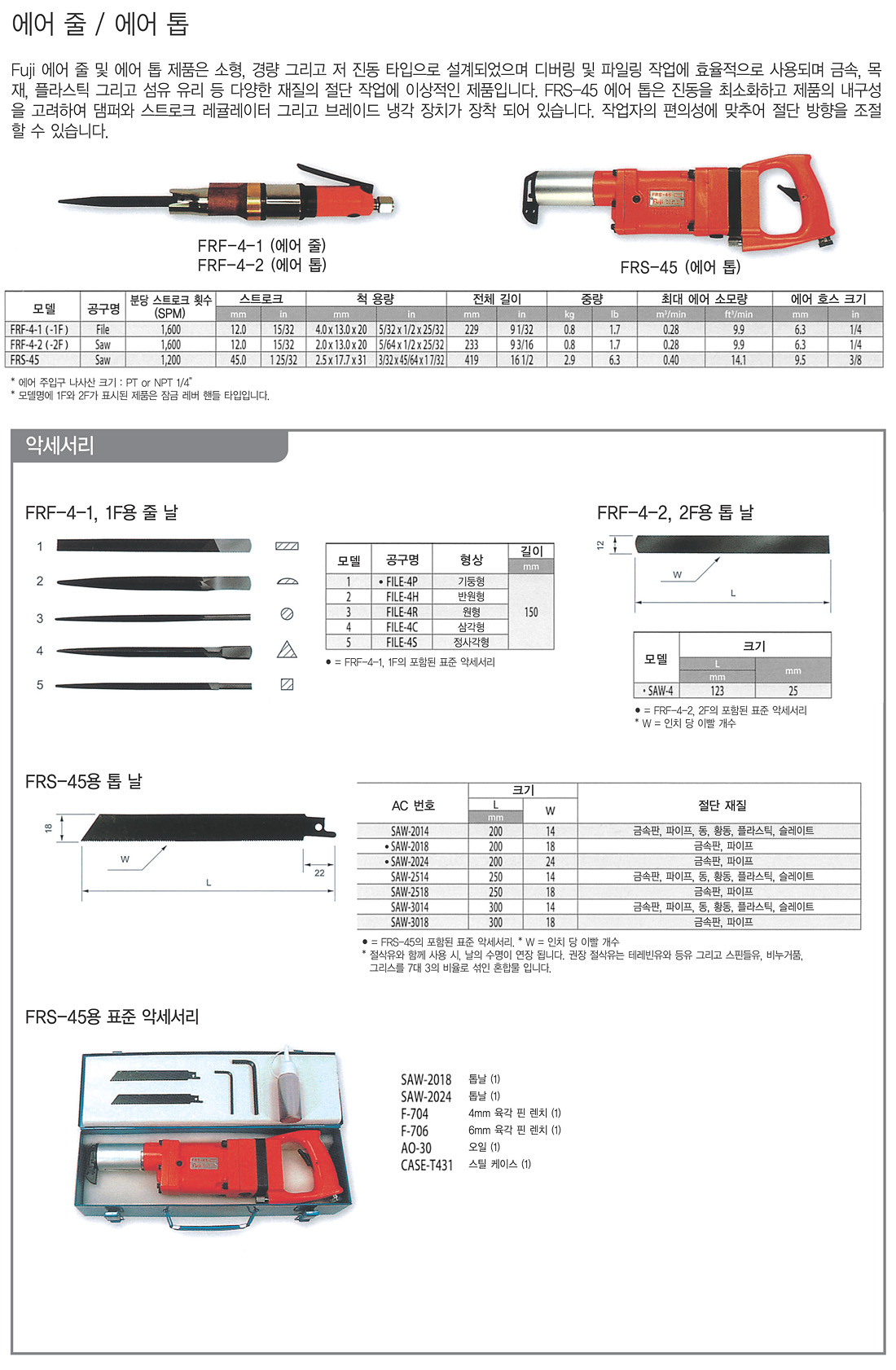

모델 공구명 분당
스트로크
SMP
스트로크 척 용량 전체길이 무게
최대에어
소모량

에어주입구
나사산 크기
에어호스크기
mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in

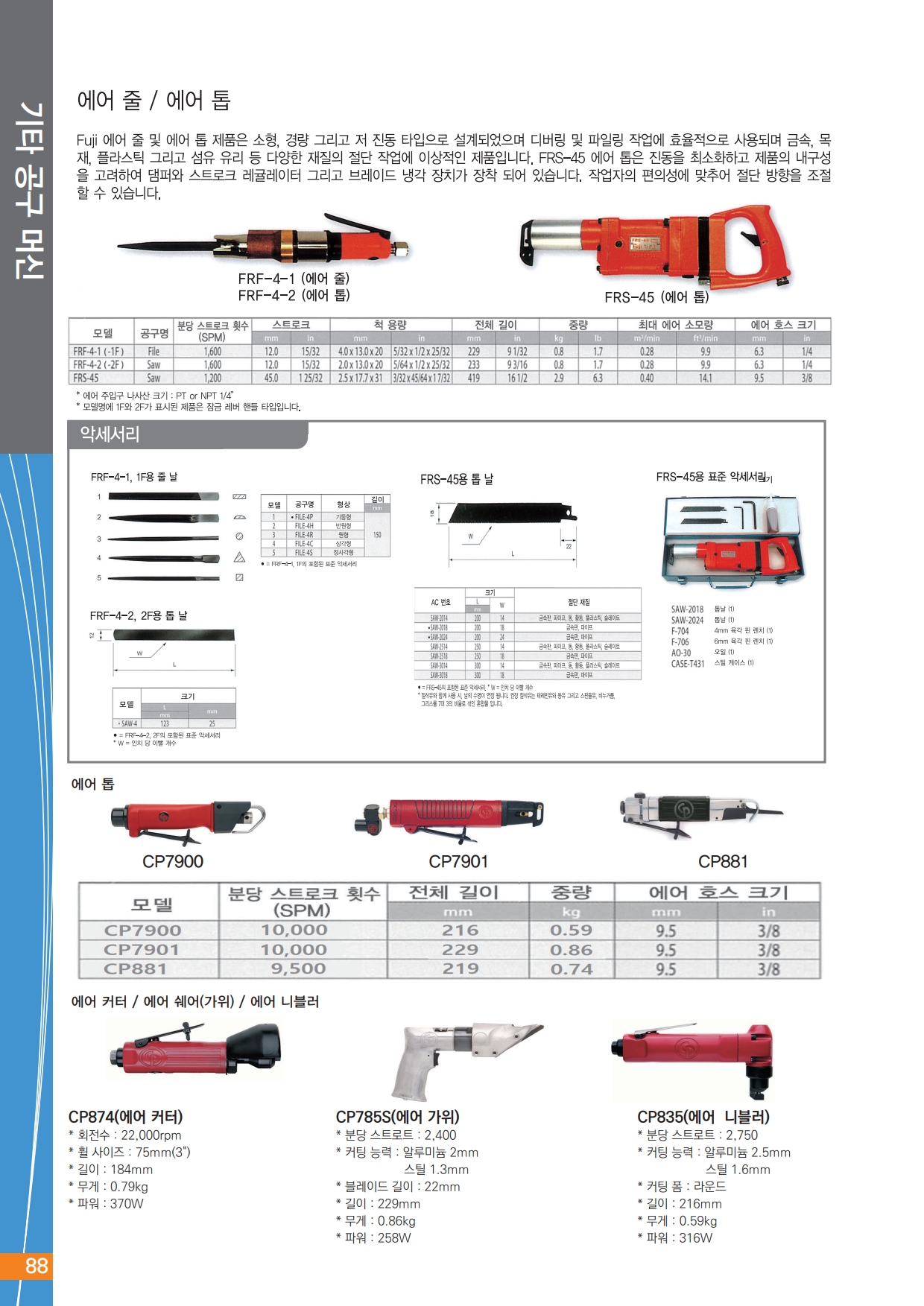

FRF-4-1(1F) 1600 12 15/32 4.0x13.0x20 5/32X1/2X25/32 229 9 1/32 0.8 1.7 0.28 9.9 1/4 6.3 1/4
FRF-4-2(2F) 1600 12 15/32 2.0x13.0x20 5/64X1/2X25/32 233 9 3/16 0.8 1.7 0.28 9.9 1/4 6.3 1/4
FRS-45 1200 45 1 25/32 2.5x17.7x31 3/32X45/64X1 7/32 419 16 1/2 2.9 6.3 0.40 14.1 1/4 9.5 3/8
* (1F), (2F) 가 표시되어 있는 모델은 안전 로크 레버 핸들타입 입니다.

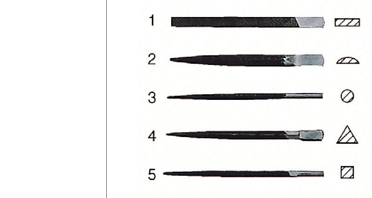

FRF-4-1, 1F용 줄 날
부품번호 AC 번호 품명 전체길이
mm
1 ●FILE-4P 기둥 150
2    FILE-4H 반원형
3    FILE-4R 원형
4    FILE-4C 삼각형
5    FILE-4S 정사각형
* ● = FRF-4-1, 1F용 표준 악세사리 입니다.
FRF-4-2, 2F용 톱 날
AC 번호 크기
L W
mm
●SAW-4 123 25
* ● = FRF-4-2, 2F용 표준 악세사리, W = 인치당 이빨숫자

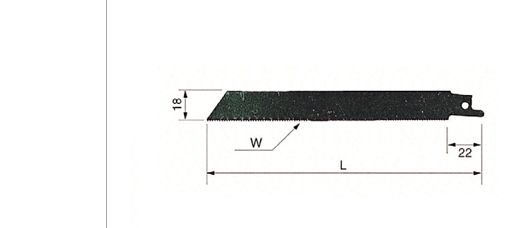

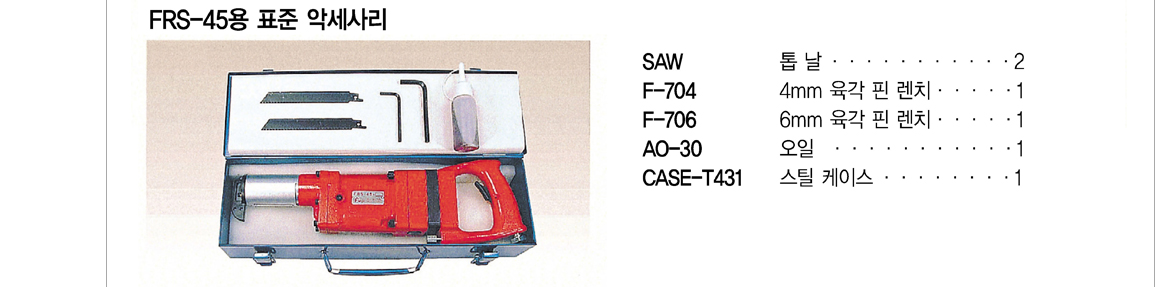

FRS-45용 톱 날
AC 번호 크기 커팅재질
L W
mm
SAW-1014 100 14 금속판, 파이프, 동, 황동, 플라스틱, 슬레이트
SAW-1518 150 18 금속판, 파이프
SAW-1524 150 24 금속판, 파이프
SAW-2014 200 14 금속판, 파이프, 통, 황동, 플라스틱, 슬레이트
SAW-2018 200 18 금속판, 파이프
SAW-2024 200 24 금속판, 파이프
SAW-2514 250 14 금속판, 파이프, 통, 황동, 플라스틱, 슬레이트
SAW-2518 250 18 금속판, 파이프
SAW-3014 300 14 금속판, 파이프, 통, 황동, 플라스틱, 슬레이트
SAW-3018 300 18 금속판, 파이프


치수

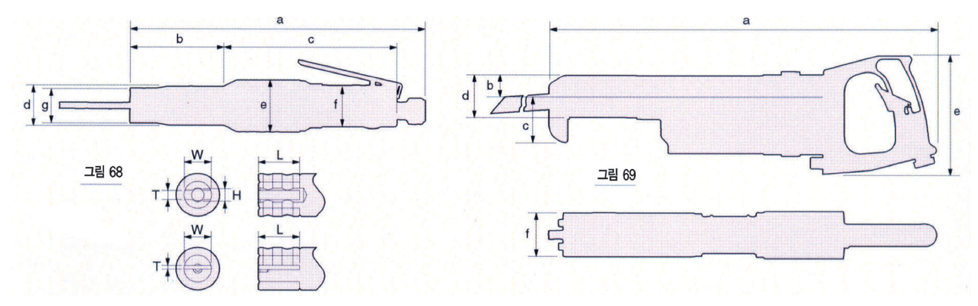

그림번호 모댈 a b c d e f g T W L H
68 FRF-4-1(F) 228 73 133.5 30 40 32 27 4 13 21 6
그림번호 모댈 a b c d e f g T W L
68 FRF-4-2(F) 232 77 133.5 30 40 32 27 2 13 21
그림번호 모댈 a b c d e f
69 FRS-45 421 24 50 46 131 48

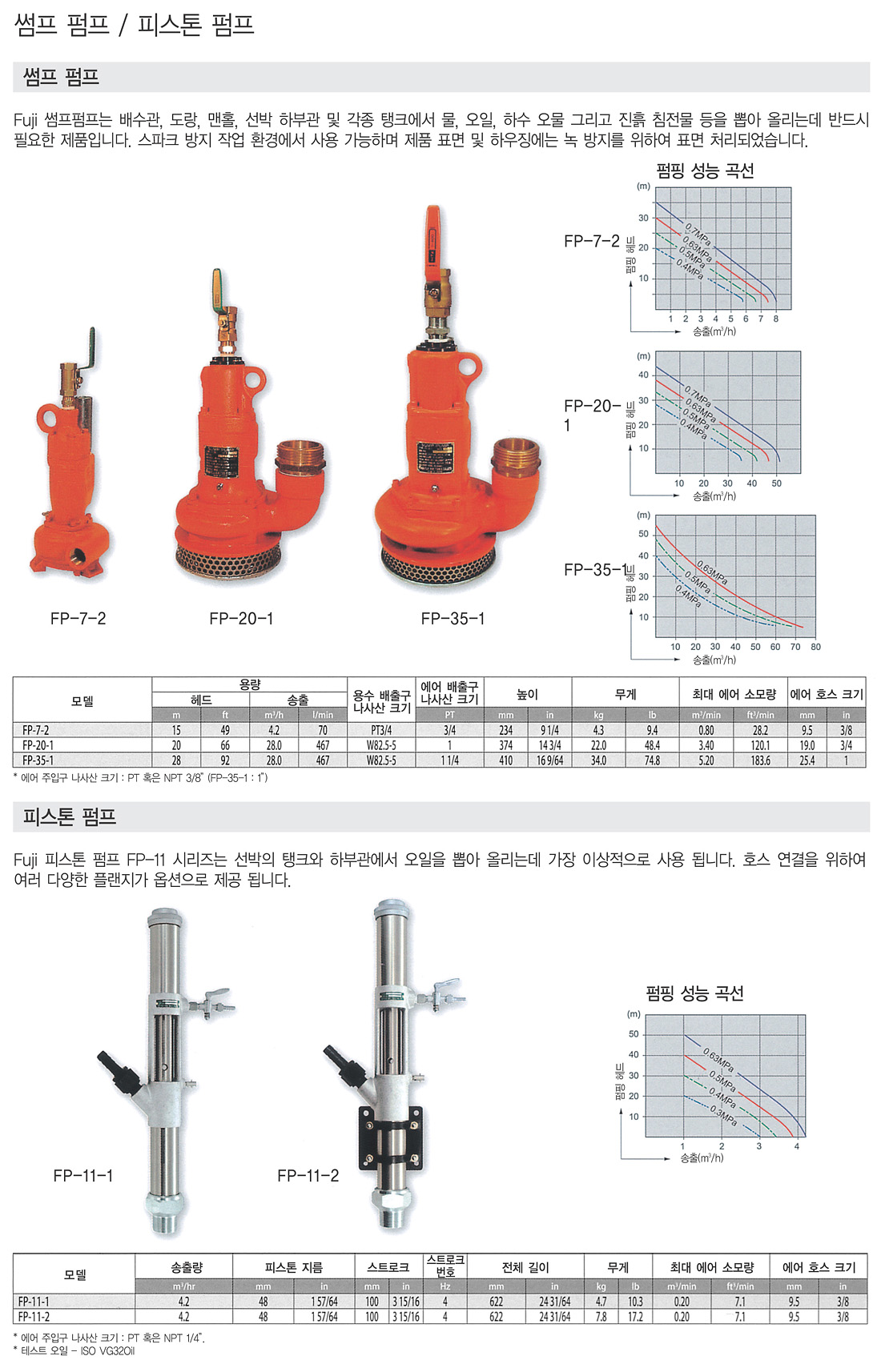

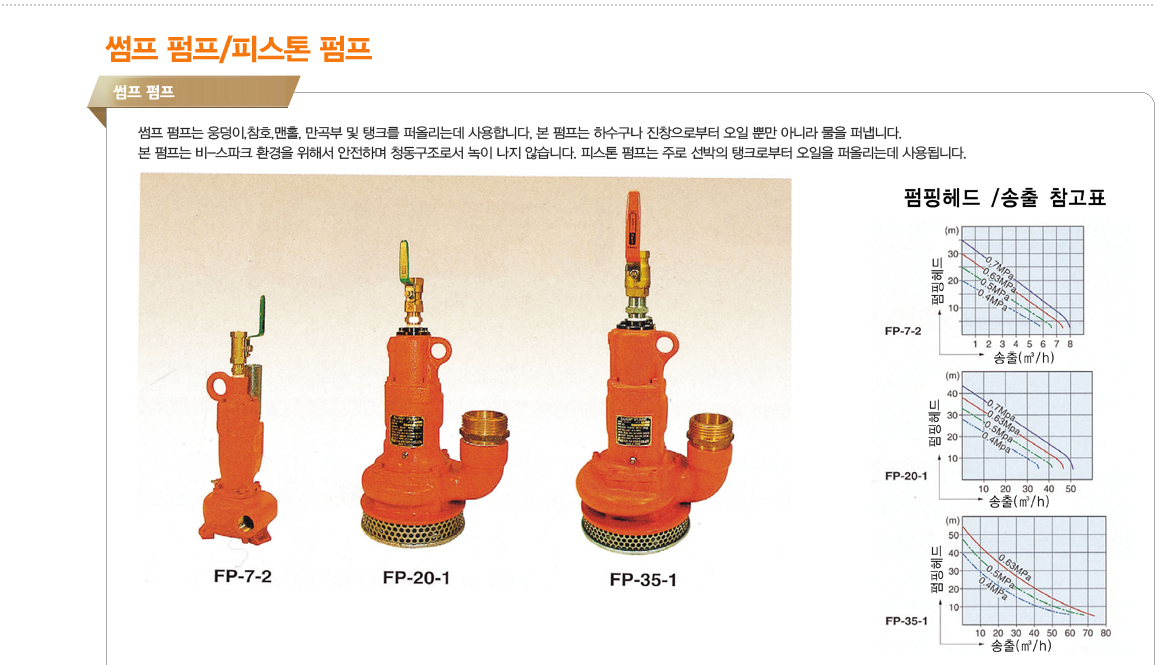

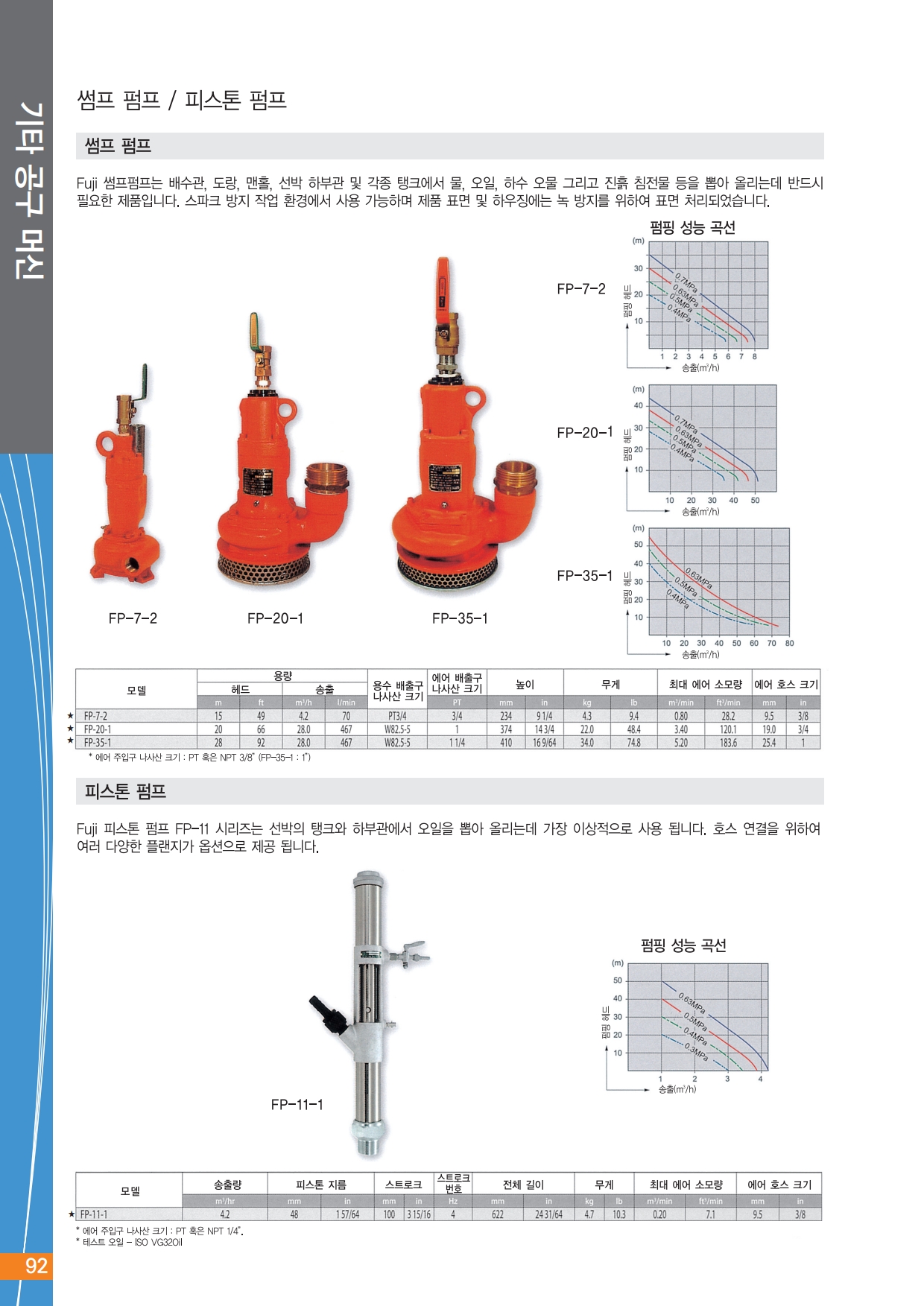

썸프 펌프
모델 용량 출력용수
나사산
크기
에어배출구
나사산크기
높이 무게 최대
에어 소모량
에어주입구
나사산크기
에어호스크기
헤드 송출
mm ft m³/h g/min PT mm in kg lb m³/min ft³/min PT or NPT mm in
FP-7-2 15 49 4.2 70 PT3/4 3/4 234 9 1/4 4.3 9.4 0.80 28.2 3/8 9.5 3/8
FP-20-1 20 66 28.0 467 W82.5-5 1 374 14 3/4 22.0 48.4 3.40 120.1 3/4 19.0 3/4
FP-35-2 28 92 28.0 467 W82.5-5 1 1/4 410 16 9/64 34.0 74.8 5.20 183.6 1 25.4 1

치수

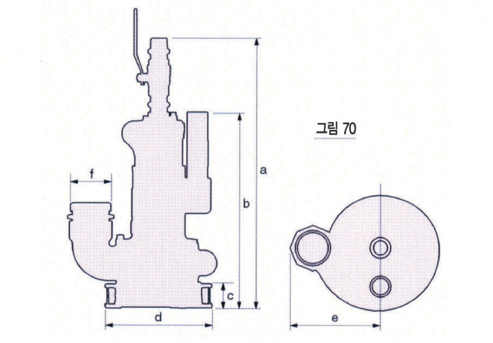

그림번호 모델 a b c d e f
70 FP-7-2 288.6 231.0 9 110 63 PT 3/4
70 FP-20-1 500.0 374.0 52 200 177 W 82.5-5
70 FP-35-1 607.0 452.6 50 220 187 W 82.5-5

피스톤 펌프
모델 송출량 피스톤 지름 스트로크 스트로크 번호 전체길이 무게
최대에어
소모량

에어주입구
나사산 크기
에어호스크기
m³/h mm in mm in Hz mm in kg lb m³/min ft³/min PT or NPT mm in
FP-11-1 4.2 48 1 57/64 100 3 15/16 4 622 24 31/64 4.7 10.3 0.20 7.1 1/4 9.5 3/8
FP-11-2 4.2 48 1 57/64 100 3 15/16 4 622 24 31/64 7.8 17.2 0.20 7.1 1/4 9.5 3/8

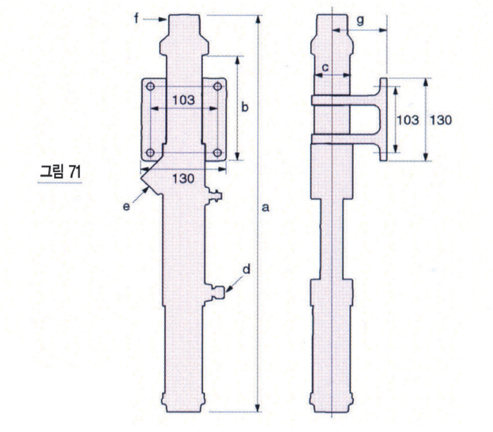

치수
그림번호 모델 a b c d e f g
71 FP-11-1 622 137.5 55 PT 1/4 PT 3/4 PT 1 1/2 -
71 FP-11-2 622 137.5 55 PT 1/4 PT 3/4 PT 1 1/2 84

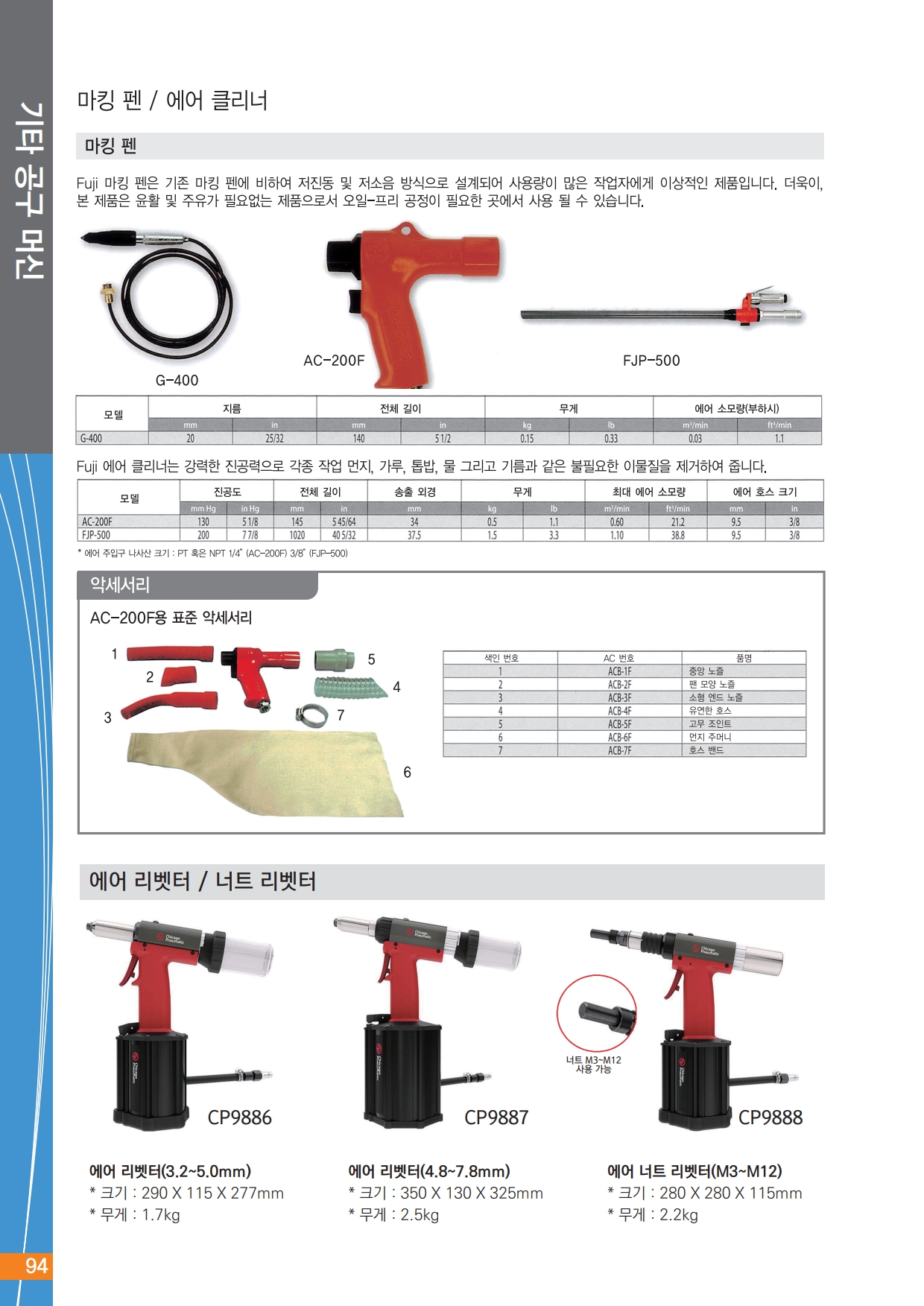

모델 지름 전체길이 무게 에어소모량(부하시)
mm in mm in kg lb m³/min ft³/min

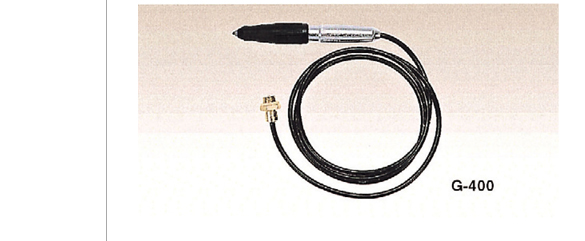

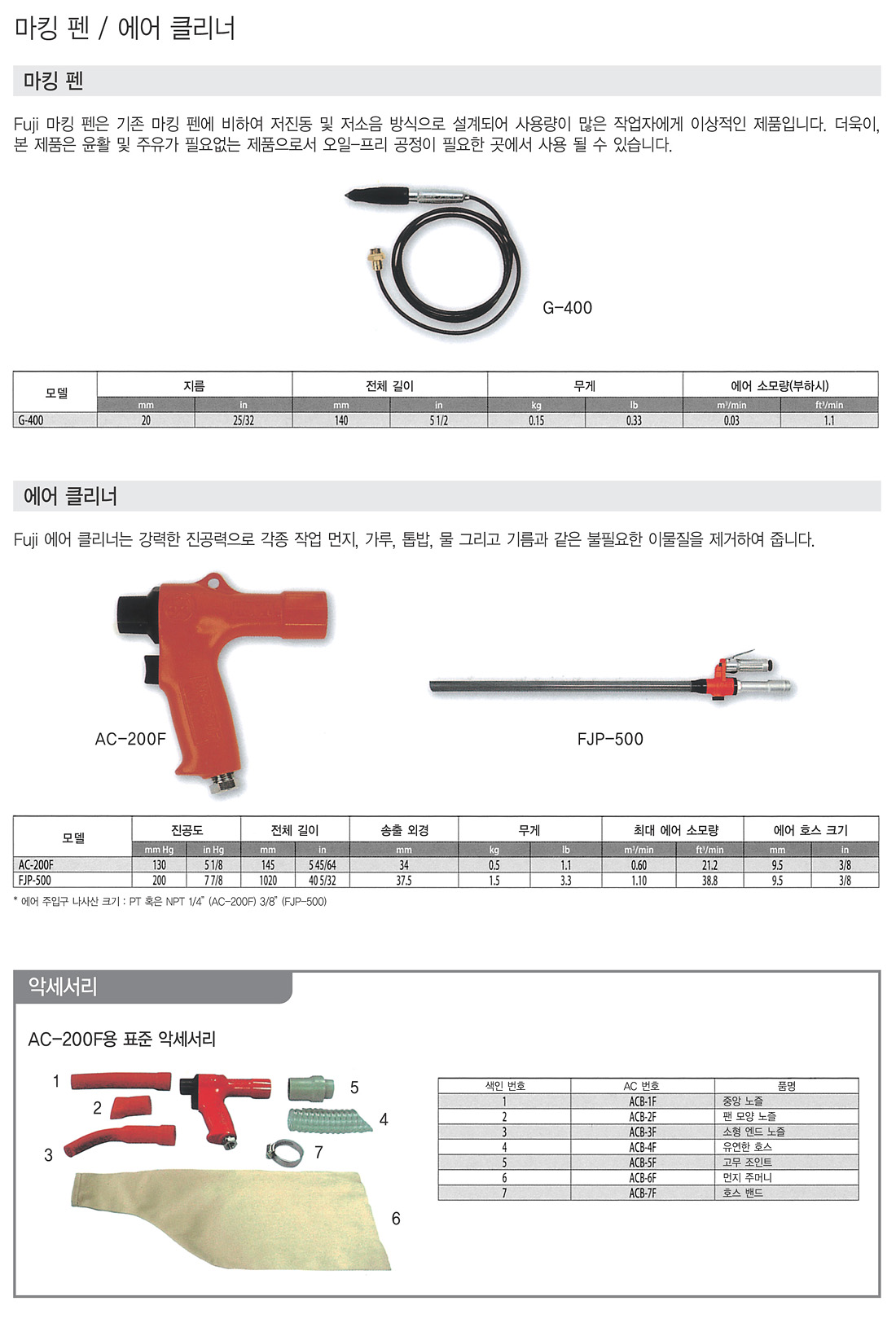

G-400 20 25/32 140 5 1/2 0.15 0.33 0.03 1.1

치수
;

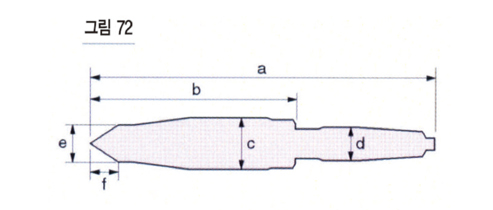

그림번호 모델 a b c d e f
72 C-400 147.5 76 19.5 17.5 2.15 1.5

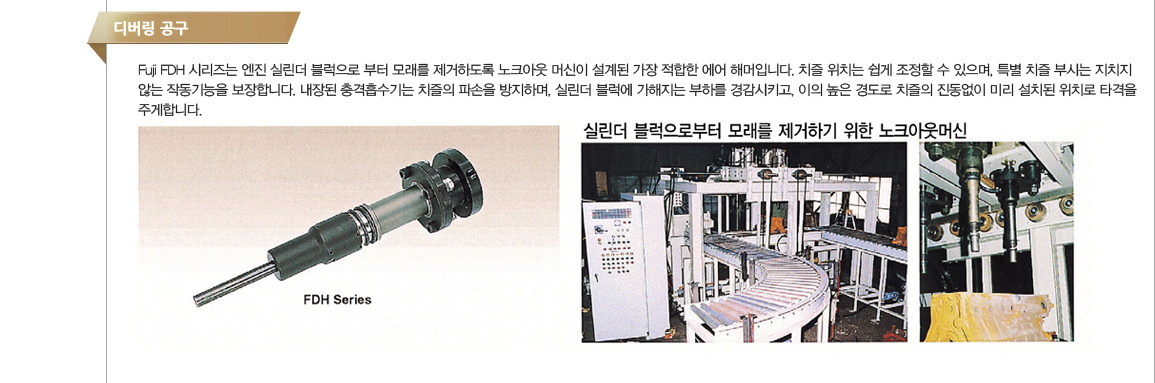

모델 타격 피스톤 지름 스트로크 전체길이 무게
에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
Hz mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in
FDH-01F-3 50 20.0 25/32 44.5 2 3/4 254 10 3.2 7.0 0.42 14.8 1/4 9.5 3/8
FDH-2F-1 42 28.5 1 1/8 51.0 2 1/64 394 14 17/32 11.3 24.9 0.60 21.2 3/8 12.7 1/2
FDH-3F-1 38 28.5 1 1/8 76.0 3 438 16 1/4 11.8 26.0 0.65 22.9 3/8 12.7 1/2

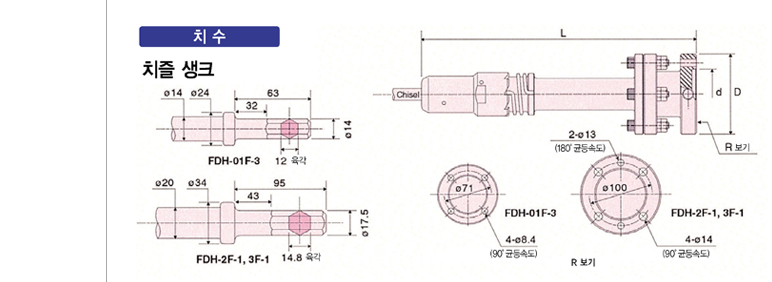

모델 크기
L d D
mm mm mm
FDH-01F-3 254 45 85
FDH-2F-1 394 80 128
FDH-3F-1 438 80 128

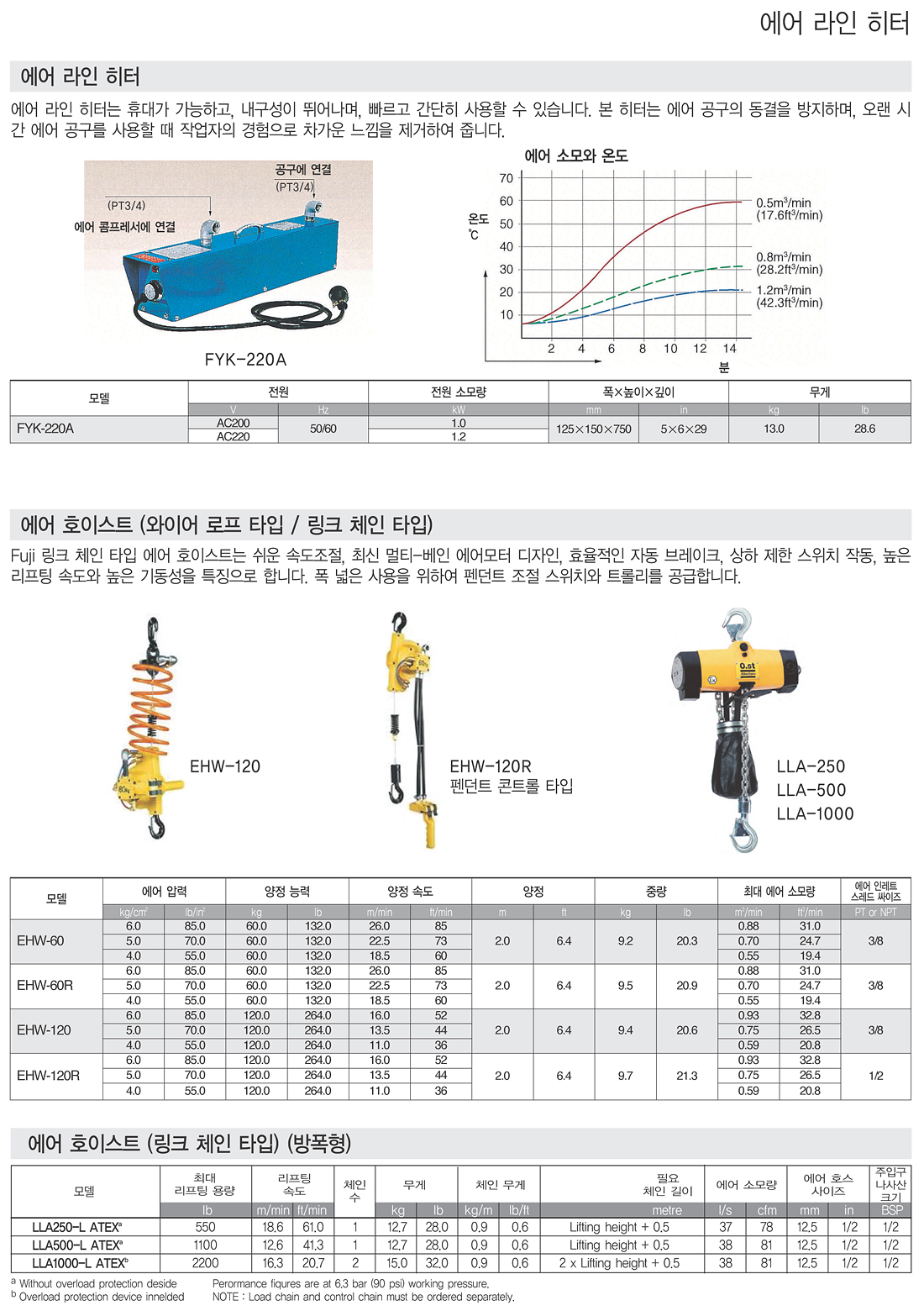

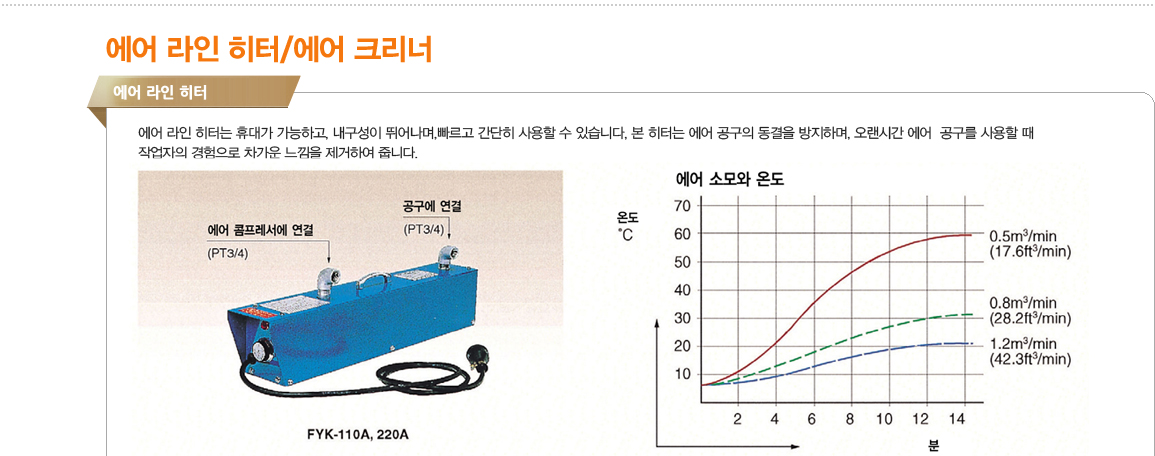

모델 전원 전원 소모량 폭x높이x깊이 무게
V Hz kw mm in kg lb

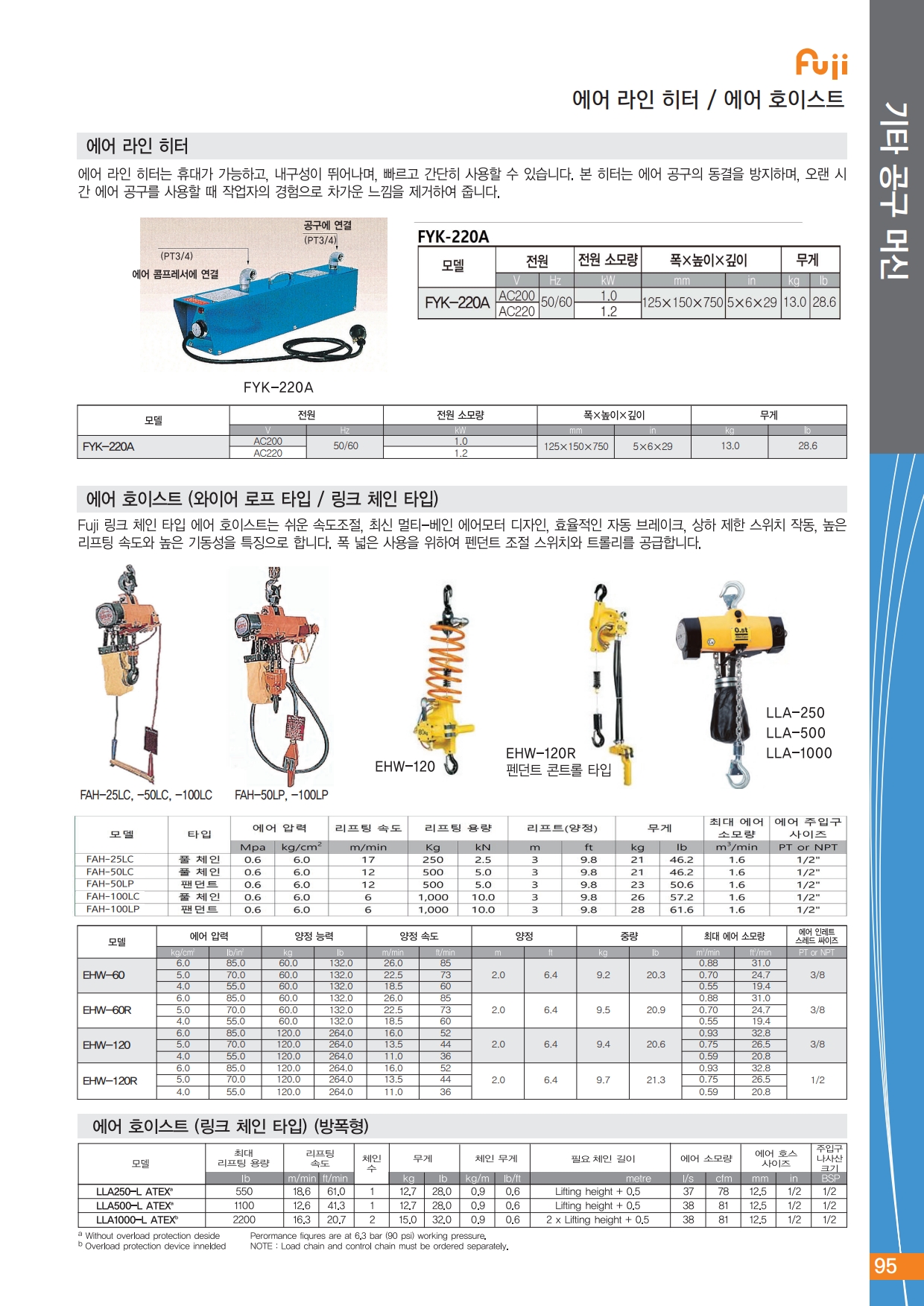

FYK-110A AC100
AC110
50/60 1.0
1.2
125X150X750 5X6X29 13.0 28.6
FYK-220A AC200
AC220
1.0
1.2

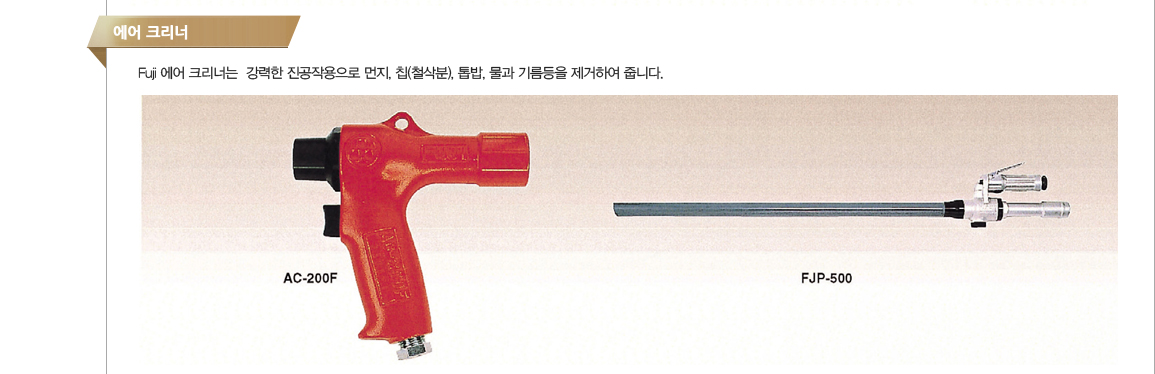

모델 진공도 전체길이 송출외경 무게
최대 에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
mm Hg in Hg mm in mm kg lb m³/min ft³/min PT or NPT mm in
AC-200F 130 5 1/8 145 5 45/64 34 0.5 1.1 0.60 21.2 1/4 9.5 3/8
FJP-500 200 7 7/8 1020 40 5/32 38 1.5 3.3 1.10 38.8 3/8 9.5 3/8

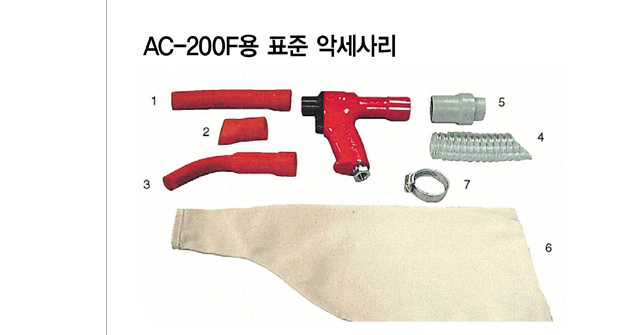

색인번호 AC 번호 품명
1 ACB-1F 주노즐
2 ACB-2F 팬 모양 노즐
3 ACB-3F 소형 엔드 노즐
4 ACB-4F 유연성 호스
5 ACB-5F 고무 조인트
6 ACB-6F 먼지 주머니
7 ACB-7F 호스밴드

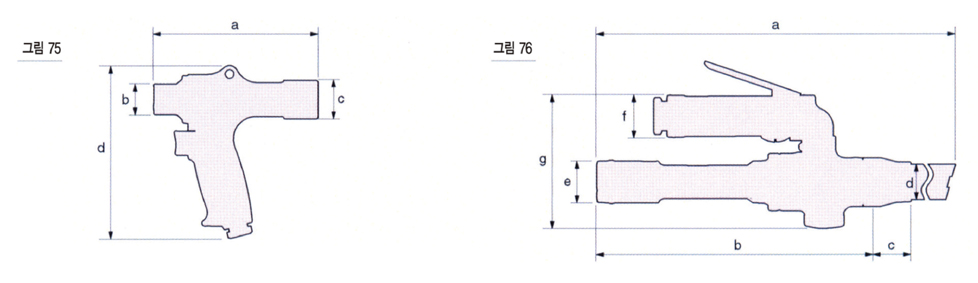

치수
그림번호 모델 a b c d
75 AC-200F 145 27 34 153
그림번호 모델 a b c d e f g
76 FJP-500 1020 248.5 32 32 38 38 121

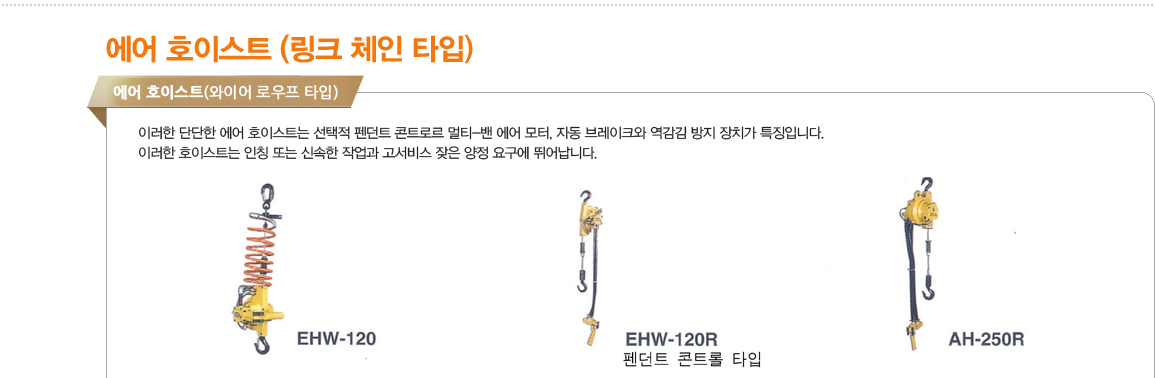

모델 에어 압력 양정 능력 양정 속도 양정 중량
최대
에어 소비량

에어 인레트
스레드 사이즈
kg/㎠ lb/in² kg lb m/min ft/min mm ft kg lb Nm³/min Nft³/min PT or NPT
EHW-60 6.0 85.0 60.0 132.0 26.0 85 2.0 6.4 9.2 20.3 0.88 31.0 3/8
5.0 70.0 60.0 132.0 22.5 73 0.70 24.7
4.0 55.0 60.0 132.0 18.5 60 0.55 19.4
EHW-60R 6.0 85.0 60.0 132.0 26.0 85 2.0 6.4 9.5 20.9 0.88 31.0 3/8
5.0 70.0 60.0 132.0 22.5 73 0.70 24.7
4.0 55.0 60.0 132.0 18.5 60 0.55 19.4
EHW-120 6.0 85.0 120.0 264.0 16.0 52 2.0 6.4 9.4 20.6 0.93 32.8 3/8
5.0 70.0 120.0 264.0 13.5 44 0.75 26.5
4.0 55.0 120.0 264.0 11.0 36 0.59 20.8
EHW-120R 6.0 85.0 120.0 264.0 16.0 52 2.0 6.4 9.7 21.3 0.93 32.8 3/8
5.0 70.0 120.0 264.0 13.5 44 0.75 26.5
4.0 55.0 120.0 264.0 11.0 36 0.59 20.8
AH-250R 6.0 85.0 250.0 550.0 11.0 35 2.5 8.0 20.0 44.0 1.10 38.8 1/2
5.0 70.0 200.0 440.0 10.0 32 0.92 32.4
4.0 55.0 160.0 352.0 9.0 28 0.75 26.5

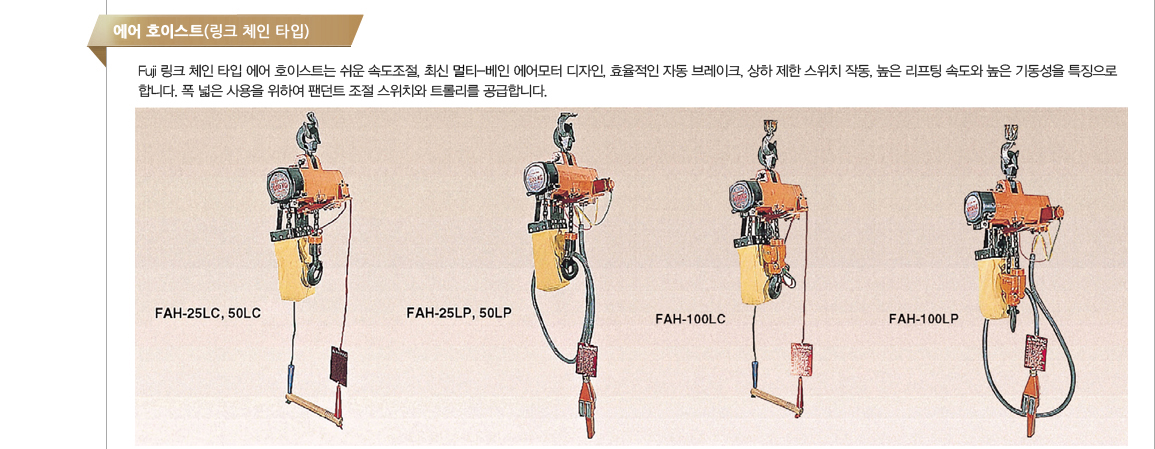

모델 컨트롤 에어압력 리프팅 속도 리프팅 용량 리프트 무게 최대 에어 소모량 주입구
Mpa kg/㎠ m/min kN kgf m ft kg lb m³/min PT or NPT
싱글 체인 타입
FAH-25LC 풀 코드 0.6 6.0 17.0 2.5 250 3 9.8 21 46.2 1.6 1/2
0.5 5.0 15.0 1.3
FAH-25LP 펜던트 0.4 4.0 13.0 23 50.6 1.0
FAH-50LC 풀 코드 0.6 6.0 12.0 5.0 500 3 9.8 21 46.2 1.6 1/2
0.5 5.0 10.0 1.3
FAH-50LP 펜던트 0.4 4.0 7.0 23 50.6 1.0
더블 체인 타입
FAH-100LC 풀 코드 0.6 6.0 6.0 10.0 1000 3 9.8 26 57.2 1.6 1/2
0.5 5.0 5.0 1.3
FAH-100LP 펜던트 0.4 4.0 5.5 28 61.6 1.0

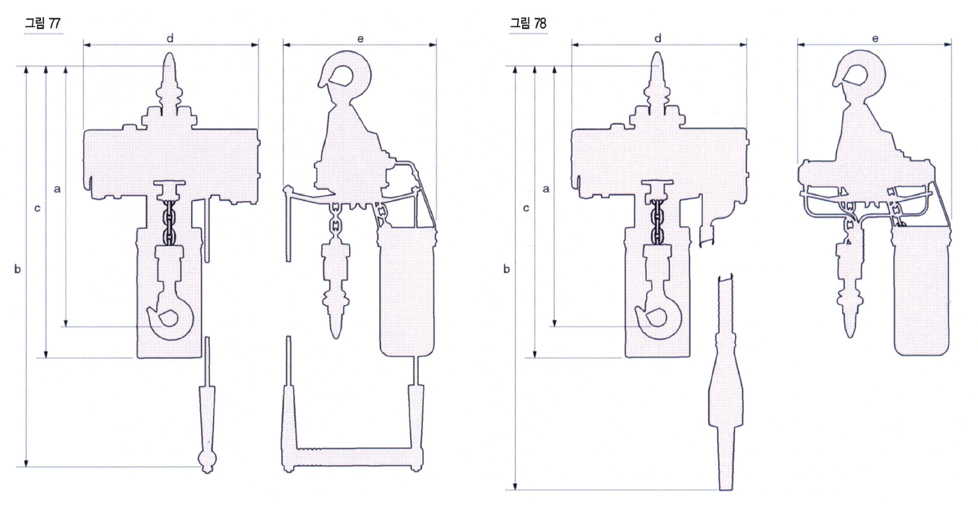

치수
* C 타입
그림번호 모델 a b c d e
77 FAH-25LC 430~3430 2500 560 333 285
77 FAH-50LC 430~3430 2500 560 333 285
77 FAH-100LC 485~3485 2500 560 333 285
* P 타입
그림번호 모델 a b c d e
78 FAH-25LP 430~3430 2500 560 333 289
78 FAH-50LP 430~3430 2500 560 333 289
78 FAH-100LP 485~3485 2500 560 333 289
* C 타입 : 플 코드, P 타입 : 펜던트
모델 용량
주행거리 와이어 외경 중량
최소 최대
kg kg m mm kg

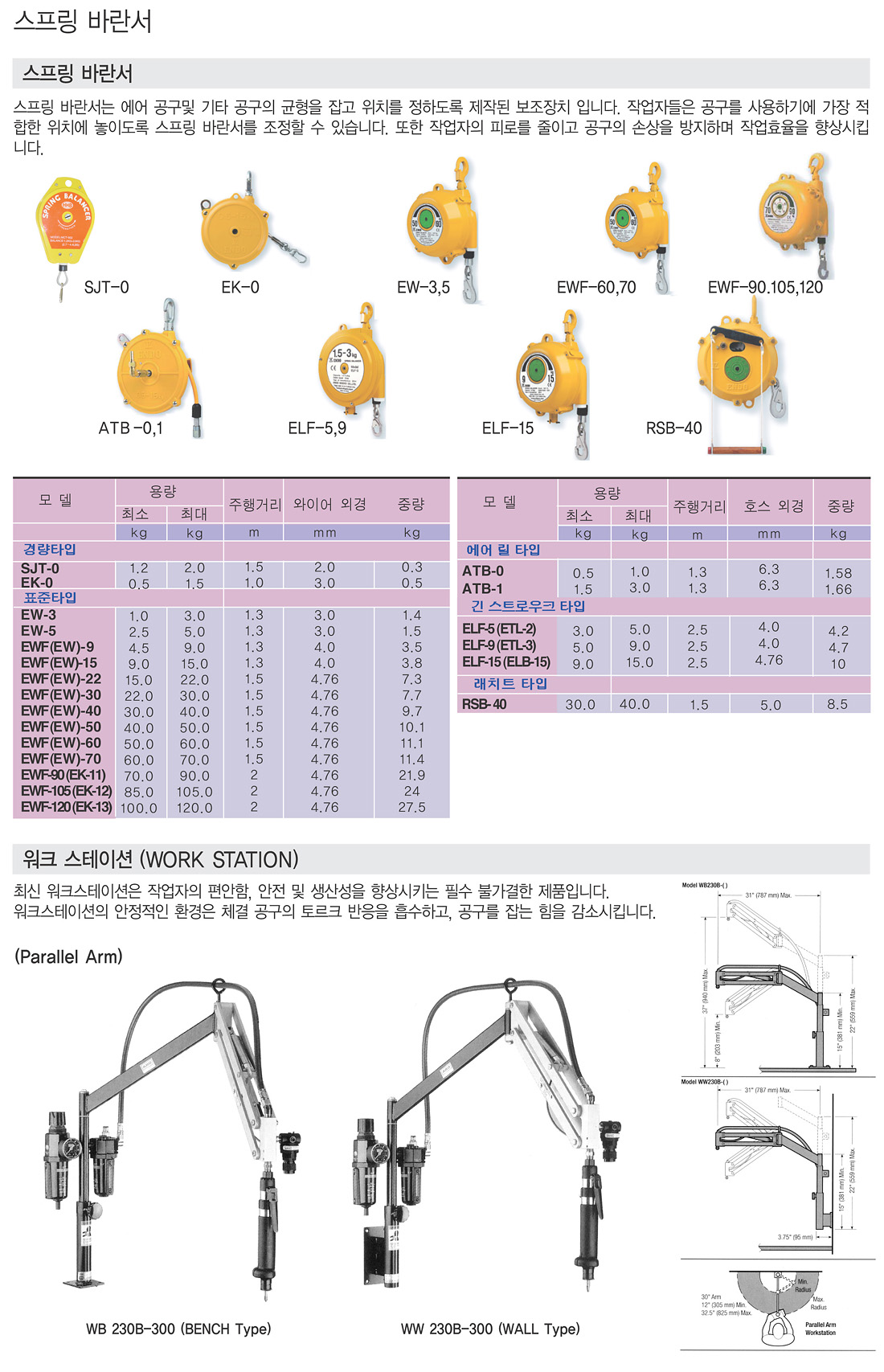

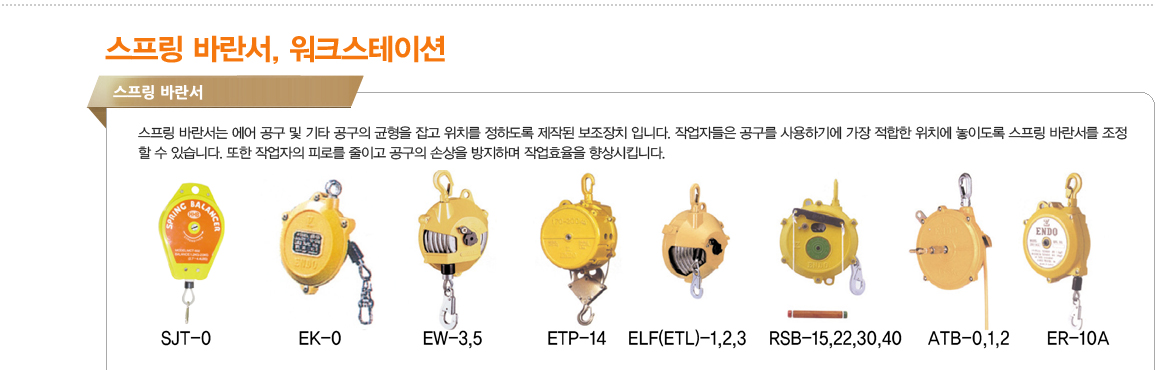

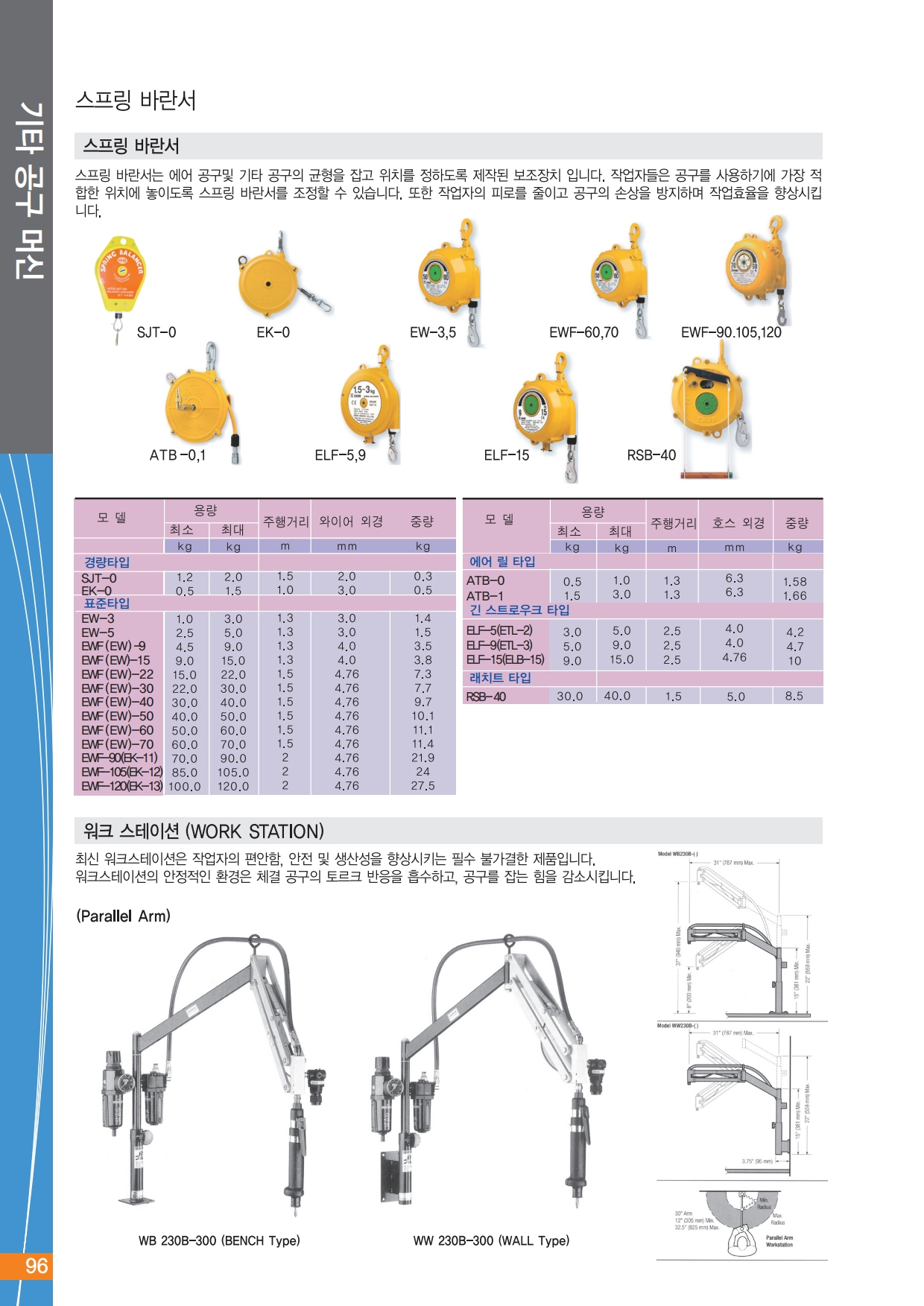

경량타입
SJT-0 1.2 2.0 1.5 2.0 0.3
EK-0 0.5 1.5 1.0 3.0 0.5
표준타입
EW-3 1.0 3.0 1.3 3.0 1.4
EW-5 2.5 5.0 1.3 3.0 1.5
EWF(EW)-9 4.5 9.0 1.3 4.0 3.5
EWF(EW)-15 9.0 15.0 1.3 4.0 3.8
EWF(EW)-22 15.0 22.0 1.5 4.76 7.3
EWF(EW)-30 22.0 30.0 1.5 4.76 7.7
EWF(EW)-40 30.0 40.0 1.5 4.76 9.7
EWF(EW)-50 40.0 50.0 1.5 4.76 10.1
EWF(EW)-60 50.0 60.0 1.5 4.76 11.1
EWF(EW)-70 60.0 70.0 1.5 4.6 11.4
EWF-90(EK-11) 70.0 90.0 2 4.76 21.9
EWF-105(EK-12) 85.0 105.0 2 4.76 24
EWF-120(EK-13) 100.0 120.0 2 4.76 27.5
ETP-14 120.0 140.0 1.2 6.0 24.1
ETP-15 140.0 170.0 1.2 6.0 23.7
ETP-16 170.0 200.0 1.2 6.0 29.7
에어 릴 타입
모델 용량 주행거리 호스 외경 중량
최소 최대
kg kg m mm kg
ATB-0 0.5 1.0 1.3 6.3 1.58
ATB-1 1.5 3.0 1.3 6.3 1.66
ATB-2 3.0 5.0 1.3 6.3 1.73
모델 용량
주행거리 와이어 외경 중량
최소 최대
kg kg m mm kg
긴 스트로우크 타입
ELF-3(ETL-1) 1.5 3.0 2.5 4.0 4.1
ELF-5(ETL-2) 3.0 5.0 2.5 4.0 4.2
ELF-9(ETL-3) 5.0 9.0 2.5 4.0 4.7
ELF-15(ELB-15) 9.0 15.0 2.5 4.76 10
ELF-22(ELB-22) 15.0 22.0 2.5 4.76 10.2
ELF-30(ELB-30) 22.0 30.0 2.5 4.76 11
ELF-40(ELB-40) 30.0 40.0 2.5 4.76 14
ELF-50(ELB-50) 40.0 50.0 2.5 4.76 14.5
ELF-60(ELB-60) 50.0 60.0 2.5 4.76 17
ELF-70(ELB-70) 60.0 70.0 2.5 4.76 18.1
래치트 타입
RSB-15 9.0 15.0 1.5 5.0 7.4
RSB-22 15.0 22.0 1.5 5.0 7.7
RSB-30 22.0 30.0 1.5 5.0 8.1
RSB-40 30.0 40.0 1.5 5.0 8.5
(토르크 릴타임/ 라쳇트 적용으로 중간에 정지가능- "A"모델)
모델 용량 주행거리 호스 외경 중량
최소 최대
kg kg m mm kg
ER-3A(라쳇트) 18.0 12.0 3.0 2.38 1.4
ER-3B 18.0 12.0 3.0 2.38 1.3
ER-5A(라쳇트) 25.0 25.0 3.0 2.38 1.5
ER-5B 25.0 25.0 3.0 2.38 1.4
ER-10A(라쳇트) 49.0 49.0 4.0 2.38 4.5
ER-10B 49.0 49.0 4.0 2.38 3.8

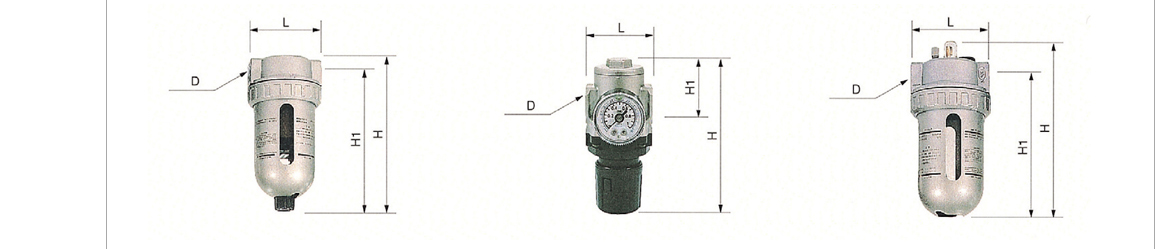

에어 필터 에어 레귤레이터 에어 오일러
AC 번호 최대유량 크기
D L H H₁
m³/min PT mm mm mm
AF2000 0.75 1/8, 1/4 40 97.5 86.5
AF3000 1.50 1/4, 3/8 53 132.5 118.5
AF4000 4.00 1/4, 3/8, 1/2 70 168.5 150.5
AF4000-06 6.00 3/4 75 172.5 152.5
AF5000 7.00 3/4, 1 90 247.5 223.5
AF6000 8.00 1 95 261.5 237.5
AC 번호 최대유량 크기
D L H H₁
m³/min PT mm mm mm
AR2000 0.55 1/8, 1/4 40 95 17
AR2500 2.00 1/4, 3/8 53 102.5 25
AR3000 2.50 1/4, 3/8 53 127.5 35
AR4000 6.00 1/4, 3/8, 1/2 70 149.5 37.5
AR4000-06 6.00 3/4 75 154.5 40.5
AR5000 8.00 3/4, 1 90 168 48
AR6000 10.00 1 95 204.5 48
AC 번호 최대유량 크기
D L H H₁
m³/min PT mm mm mm
AL2000 0.80 1/8, 1/4 40 122 84
AL3000 1.70 1/4, 3/8 53 142 104
AL4000 5.00 1/4, 3/8, 1/2 70 177 136
AL4000-06 6.30 3/4 75 177 138
AL5000 7.00 3/4, 1 90 254 209
AL6000 7.50 1 95 268 223
* 상기 최대 흐름량은 에어압력 7kg/㎠ 에서의 수치이며, 압력저하는 0.2 kg/㎠ 입니다. 최대 허용 에어 압력은 9.9 kg/㎠ 입니다.
* 주문시 D(나사산 크기)를 명기하여 주십시오.

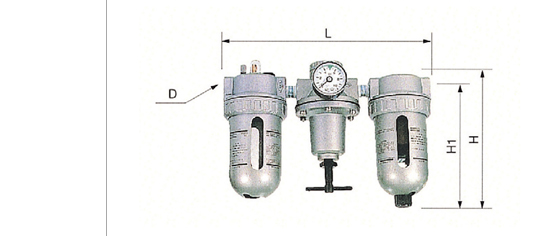

에어 라인 세트(오일러, 레귤레이터, 필터)
AC 번호 최대유량 크기
D L H H₁
m³/min PT mm mm mm
AC2000 0.55 1/8, 1/4 140 124.5 86.5
AC2500 2.00 1/4, 3/8 181 156.5 118.5
AC3000 2.50 1/4, 3/8 181 156.5 118.5
AC4000 6.00 1/4, 3/8, 1/2 238 191.5 150.5
AC4000-06 6.00 3/4 253 193.0 152.5
AC5000 8.00 3/4, 1 300 271.5 223.5
AC6000 10.00 1 315 285.5 237.5
* 주문시 D(나사산 크기)를 명기하려 주십시오,

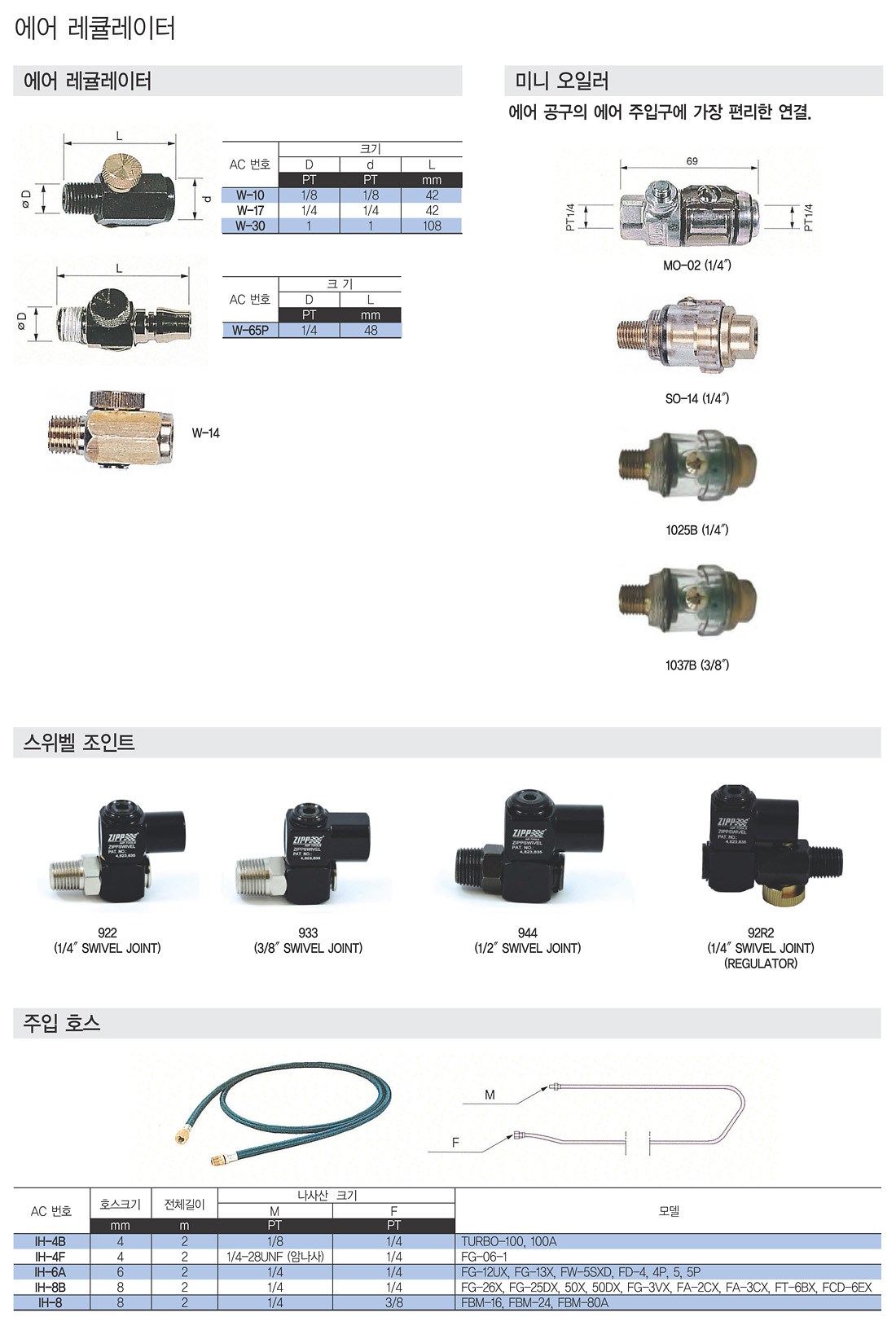

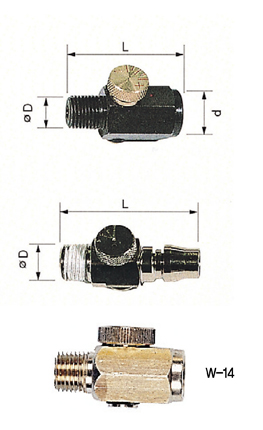

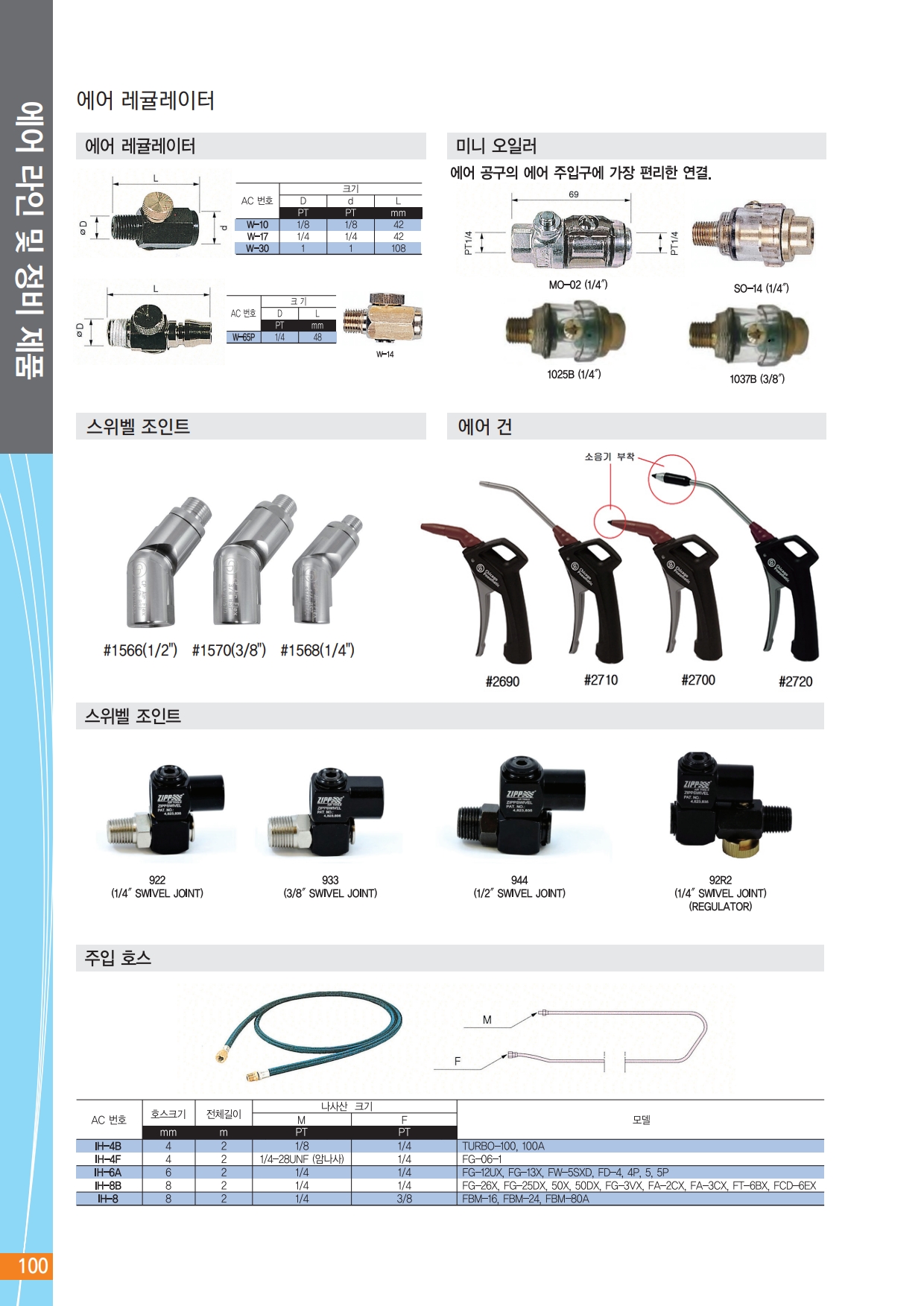

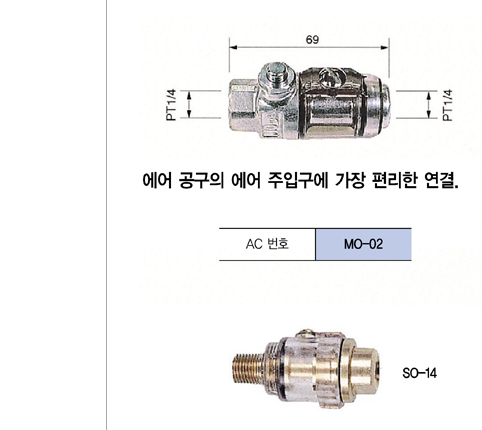

미니 오일러 에어 레귤레이터

AC 번호 크기
D d L
PT PT mm
W-10 1/8 1/8 42
W-17 1/4 1/4 42
W-30 1 1 108
AC 번호 크기
D L
PT mm
W-65P 1/4 48

주입구 부싱
* PT x PT 나사산
부품번호 크기
D d L H
PT PT mm mm
IB-1010S0 1/8 1/8 25 5.0
IB-102000 1/8 1/4 25 5.0
IB-2010S0 1/4 1/8 15 6.0
IB-201000 1/4 1/8 15 7.0
IB-2020S0 1/4 1/4 28 6.5
IB-202000 1/4 1/4 30 7.0
IB-202001 1/4 1/4 30 4.5
IB-203000 1/4 3/8 32 6.5
IB-203001 1/4 3/8 39 3.5
IB-203002 1/4 3/8 36 4.0
IB-3020S0 3/8 1/4 23 10.5
IB-302000 3/8 1/4 30 9.0
IB-302001 3/8 1/4 32 6.0
IB-303000 3/8 3/8 36 9.0
IB-304000 3/8 1/2 42 9.0
IB-4030S0 1/2 3/8 27 12.0
IB-403000 1/2 3/8 36 12.0
IB-4040S0 1/2 1/2 44 12.0
IB-404000 1/2 1/2 42 12.0
IB-406000 1/2 3/4 44 12.0
IB-806000 1 3/4 32 19.0
* PT x NPT 나사산
부품번호 크기
D d L H
PT PT mm mm
IB-201N00 1/4 1/8 18 7.0
IB-202NS0 1/4 1/4 29 6.5
IB-202N00 1/4 1/4 30 7.0
IB-202N01 1/4 1/4 30 4.5
IB-302NS0 3/8 1/4 23 10.5
IB-303N01 3/8 3/8 36 6.0
IB-403NS0 1/2 3/8 27 12.0
IB-404N00 1/2 1/2 42 12.0

* NPT x NPT 나사산
부품번호 크기
D d L H
PT PT mm mm
IB-6N3NS0 3/4 3/8 27 14.5
IB-6N4NS0 3/4 1/2 31 16.0

* NPT x PT 나사산
부품번호 크기
D d L H
PT PT mm mm
IB-6N30S0 3/4 3/8 27 14.5
IB-6N40S0 3/4 1/2 31 16.0

호스 니쁠
* PT 나사산
부품번호 크기 호스크기
D D₁ L H
PT mm mm mm mm in
HN-101500 1/8 6.0 35 5~3 5 3/16
HN-102000 1/8 8.0 44 5~4 6 1/4
HN-102500 1/8 9.5 46 5 8 5/16
HN-103000 1/8 11.0 50 5~6.8 9.5 3/8
HN-202000 1/4 8.0 48 6~4 6 1/4
HN-202500 1/4 9.5 48 5 8 5/16
HN-203000 1/4 11.0 60 6.8 9.5 3/8
HN-203001 1/4 11.0 60 5 9.5 3/8
HN-204000 1/4 14.5 68 8 12.7 1/2
HN-204001 1/4 14.2 65 6 12.7 1/2
HN-302000 3/8 8.0 57 9.5~4 6.0 1/4
HN-303000 3/8 11.0 65 6.8 9.5 3/8
HN-304000 3/8 14.2 71 10 12.7 1/2
HN-304001 3/8 14.2 70 8 12.7 1/2
HN-306000 3/8 21.0 82 10~14 19 3/4
HN-404000 1/2 14.2 84 12~9.5 12.7 1/2
HN-406000 1/2 21.0 84 12~14 19 3/4
HN-606000 3/4 21.0 86 18~14 19 3/4
HN-608000 3/4 27.5 93 18 25 1
* NPT 나사산
부품번호 크기 호스크기
D D₁ L H
PT mm mm mm mm in
HN-1N1500 1/8 6.0 35 5~3 5.0 3/16
HN-1N2000 1/8 8.0 44 5~4 6.0 1/4
HN-1N2500 1/8 9.5 46 5 8.0 5/16
HN-2N2000 1/4 8.0 48 6~4 6.0 1/4
HN-2N2500 1/4 9.5 48 5.5 8.0 5/16
HN-2N3000 1/4 11.0 50 6.8 9.5 3/8
HN-2N3001 1/4 11.0 65 5 9.5 3/8
HN-2N4000 1/4 14.2 65 8 12.7 1/2
HN-3N3000 3/8 11.0 65 6.8 9.5 3/8
HN-3N4000 3/8 14.2 70 9 12.7 1/2
HN-3N4001 3/8 14.2 70 8 12.7 1/2
HN-3N6000 1/2 21.0 84 12~14 19.0 3/4

스위벨 호스 니쁠
* PT 나사산
부품번호 크기 호스크기
D D₁ L H
PT mm mm mm mm in
SJ-25 1/4 8.0 73 4 6.0 1/4
SJ-26 1/4 11.0 82 7 9.5 3/8
SJ-27 1/4 14.5 88 9 12.7 1/2
SJ-28 3/8 14.5 92 9 12.7 1/2
SJ-31 1/2 21.0 116 15 19.0 3/4
SJ-32 3/4 21.0 120 15 19.0 3/4
SJ-33 1 26.0 121 20 25.4 1
SJ-36 3/8 11.0 84 7 9.5 3/8
SJB-28 3/8 14.5 100 6 12.7 1/2

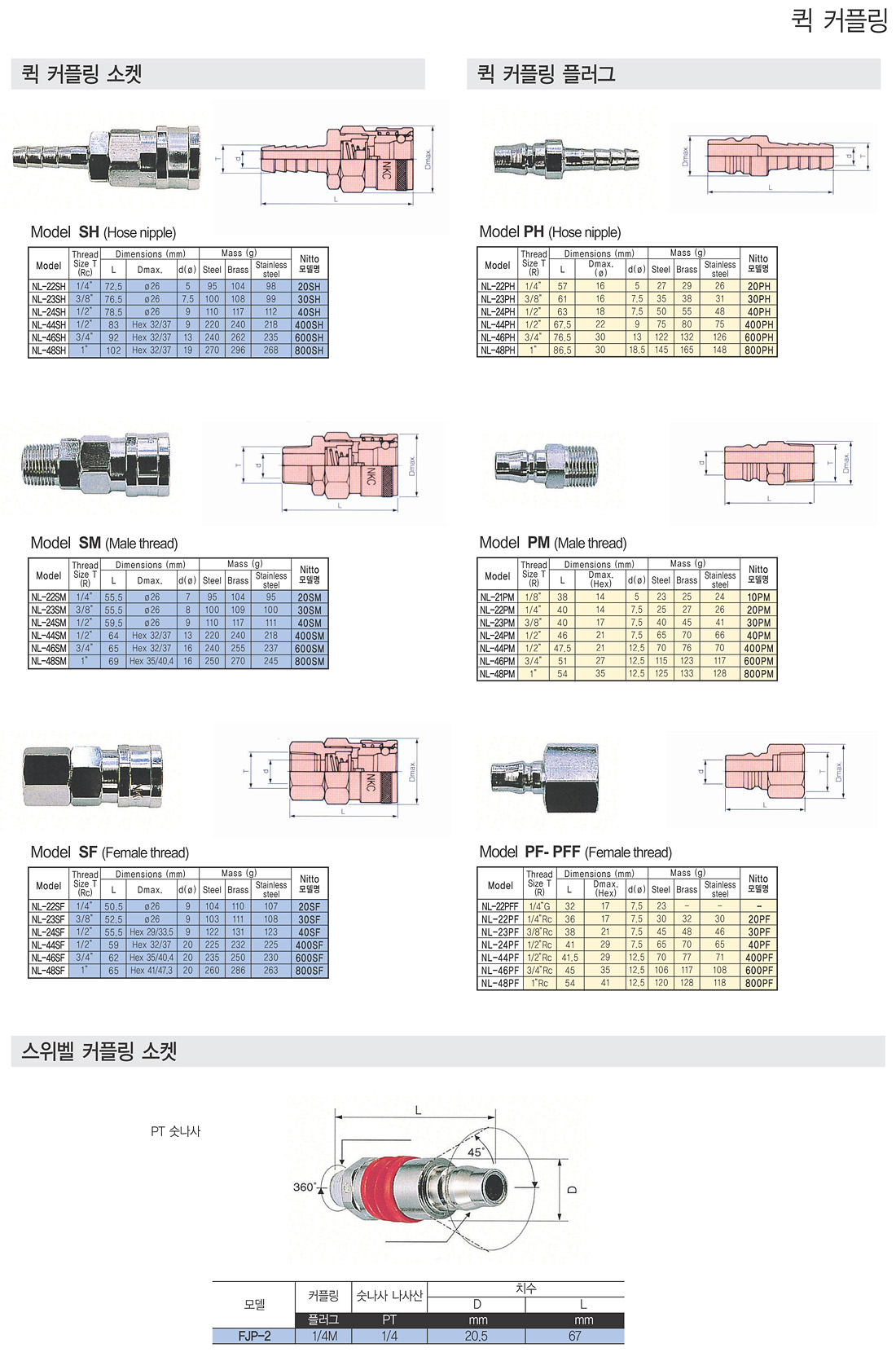

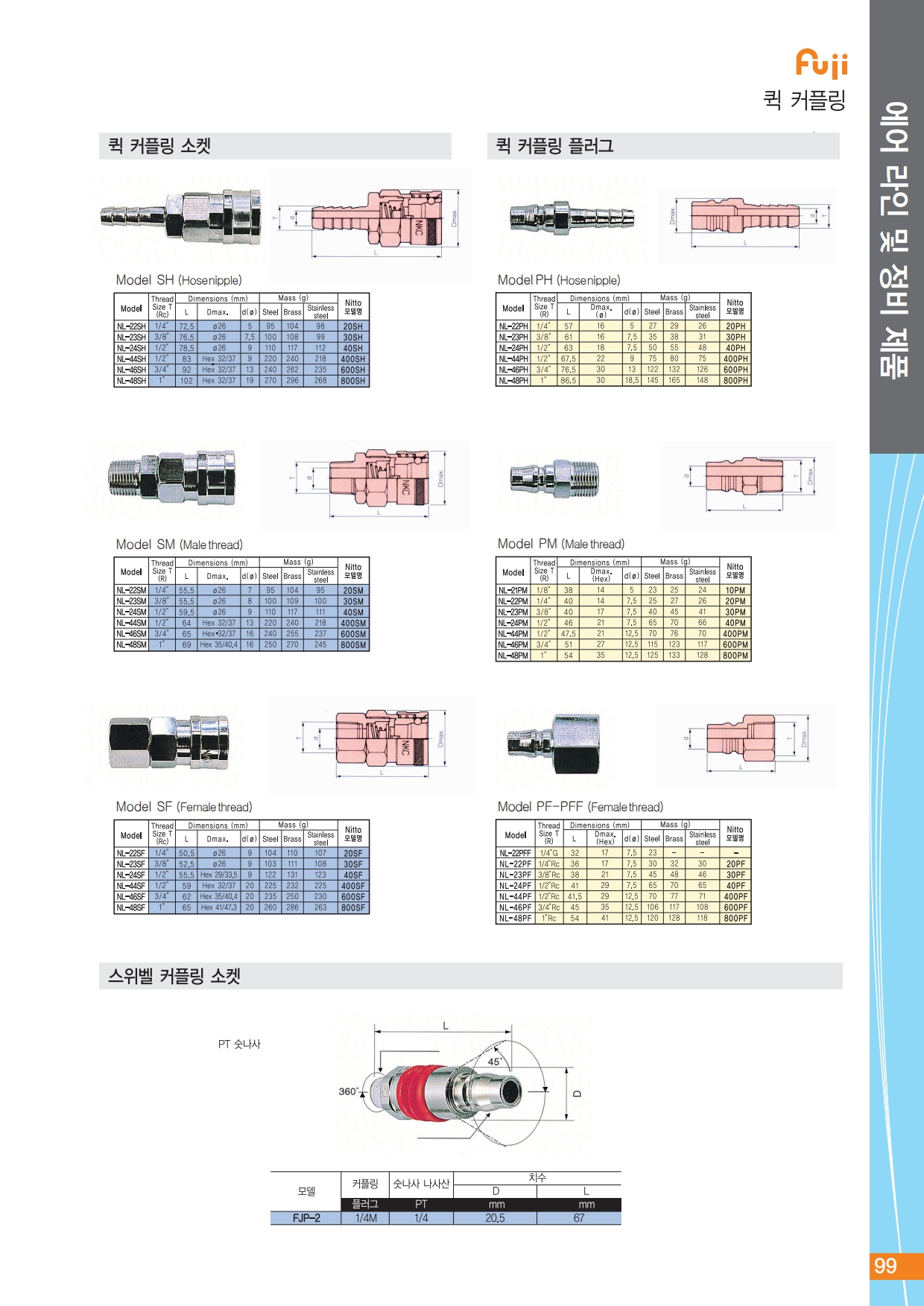

퀵 커플링 소켓
* Model SH (Hose nipple)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax. d(φ) Steel Brass Stainless steel
NL-22SH 1/4" 72.5 Φ26 5 95 104 98 20SH
NL-23SH 3/8" 76.5 Φ26 7.5 100 108 99 30SH
NL-24SH 1/2" 78.5 Φ26 9 110 117 112 40SH
NL-44SH 1/2" 83 Hex 32/37 9 220 240 218 400SH
NL-46SH 3/4" 92 Hex 32/37 13 240 262 235 600SH
NL-48SH 1" 102 Hex 32/37 19 270 296 268 800SH
* Model SM (Male thread)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax. d(φ) Steel Brass Stainless steel
NL-22SM 1/4" 55.5 Φ26 7 95 104 95 20SM
NL-23SM 3/8" 55.5 Φ26 8 100 109 100 30SM
NL-24SM 1/2" 59.5 Φ26 9 110 117 111 40SM
NL-44SM 1/2" 64 Hex 32/37 13 220 240 218 400SM
NL-46SM 3/4" 65 Hex 32/37 16 240 255 237 600SM
NL-48SM 1" 69 Hex 35/40.4 16 250 270 245 800SM
* Model SF (Female thread)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax. d(φ) Steel Brass Stainless steel
NL-22SF 1/4" 50.5 Φ26 9 104 110 107 20SF
NL-23SF 3/8" 52.5 Φ26 9 103 111 108 30SF
NL-24SF 1/2" 55.5 Hex 29/33.5 9 122 131 123 40SF
NL-44SF 1/2" 59 Hex 32/37 20 225 232 225 400SF
NL-46SF 3/4" 62 Hex 35/40.4 20 235 250 230 600SF
NL-48SF 1" 65 Hex 41/47.3 20 260 286 263 800SF

퀵 커플링 플러그
* Model PH (Hose nipple)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax.(φ) d(φ) Steel Brass Stainless steel
NL-22PH 1/4" 57 16 5 27 29 26 20PH
NL-23PH 3/8" 61 16 7.5 35 38 31 30PH
NL-24PH 1/2" 63 18 7.5 50 55 48 40PH
NL-44PH 1/2" 67.5 22 9 75 80 75 400PH
NL-46PH 3/4" 76.5 30 13 122

132

126 600PH
NL-48PH 1" 86.5 30 18.5 145 165 148 800PH
* Model PM (Male thread)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax.(φ) d(φ) Steel Brass Stainless steel
NL-21PM 1/8" 38 14 5 23 25 24 10PM
NL-22PM 1/4" 40 14 7.5 25 27 26 20PM
NL-23PM 3/8" 40 17 7.5 40 45 41 30PM
NL-24PM 1/2" 46 21 7.5 65 70 66 40PM
NL-44PM 1/2" 47.5 21 12.5 70

76

70 400PM
NL-46PM 3/4" 51 27 12.5 115 123 117 600PM
NL-48PM 1" 54 35 12.5 125 133 128 800PM
* Model PF-PFF (Female thread)
Model Thread Size T(Rc) Dimensions (mm) Mass (g) Nitto 모델명
L Dmax.(φ) d(φ) Steel Brass Stainless steel
NL-22PFF 1/4"G 32 17 7.5 23 - - -
NL-22PF 1/4"Rc 36 17 7.5 30 32 30 20PF
NL-23PF 3/8"Rc 38 21 7.5 45 48 46 30PF
NL-24PF 1/2"Rc 41 29 7.5 65 70 65 40PF
NL-44PF 1/2"Rc 41.5 29 12.5 70 77 71 400PF
NL-46PF 3/4"Rc 45 35 12.5 106 117 108 600PF
NL-48PF 1"Rc 54 41 12.5 120 128 118 800PF

스위벨 커플링 소켓
모델 커플링 숫나사 나사산 치수
D L
플러그 PT mm mm
FJP-2 1/4M 1/4 20.5 67

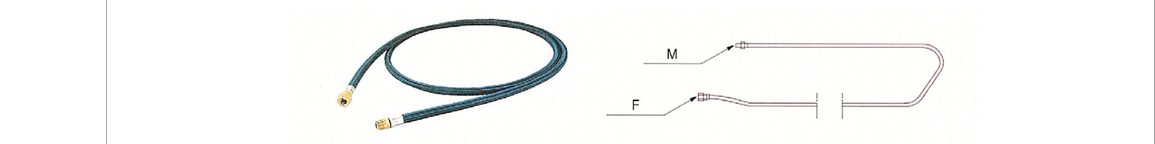

주입 호스
AC 번호 호스크기 전체길이 나사산 크기 모델
M F
mm m PT PT
IH-4B 4 2 1/8 1/4 TURBO-100, 100A
IH-4F 4 2 1/4~28UNF(암나사) 1/4 FG-06-1
IH-6A 6 2 1/4 1/4 FG-12UX, FG-13X, FW-5SXD, FD-4, 4P, 5, 5P
IH-8B 8 2 1/4 1/4 FG-26X, FG-25DX, 50X, 50DX, FG-3VX, FA-2CX, FA-3CX, FT-6BX, FCD-6EX
IH-8 8 2 1/4 3/8 FBM-16, FBM-24, FBM-80A

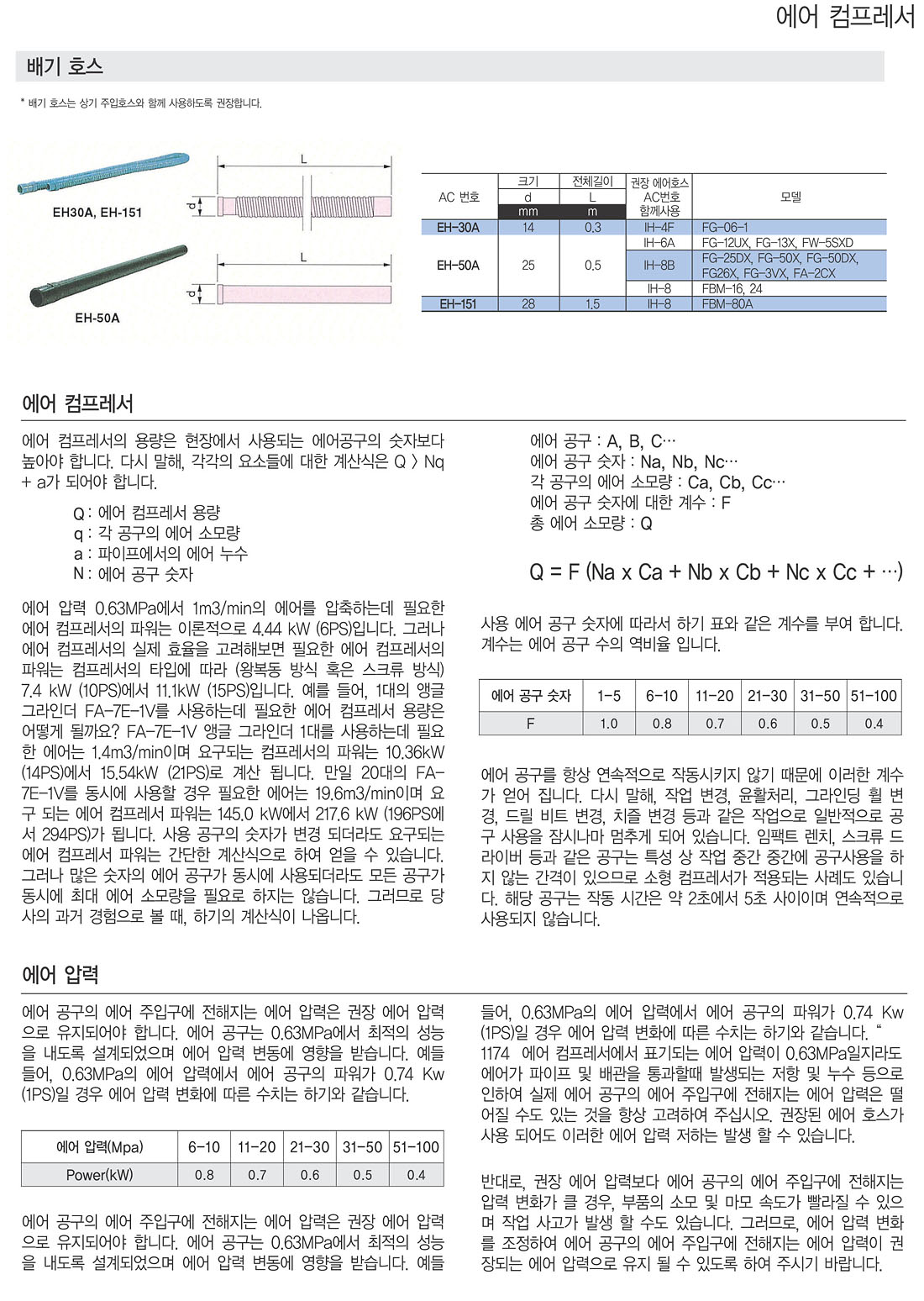

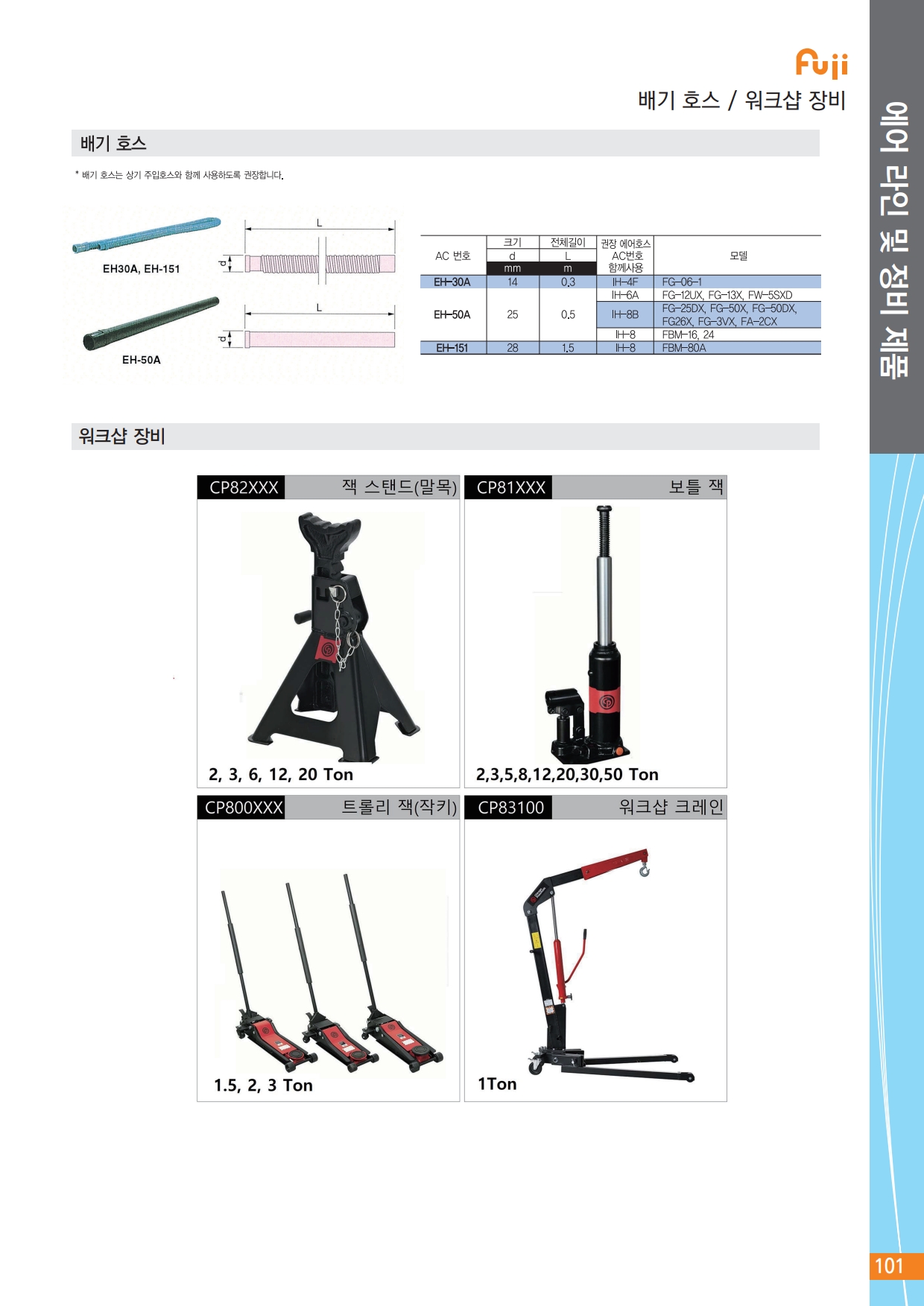

배기 호스
AC 번호 크기 전체길이 권장 에어호스
AC번호
함께사용
모델
d L
mm m
EH-30A 14 0.3 IH-4F FG-06-1
EH-50A 25 0.5 IH-6A FG-12UX, FG-13X, FW-5SXD
IH-8B FG-25DX, FG-50X, FG-50DX
FG26X, FG-3VX, FA-2CX
IH-8 FBM-16 ,24
EH-151 28 1.5 IH-8 FBM-80A

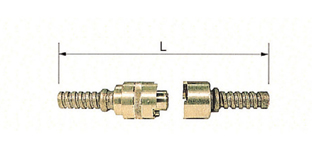

에어 다스터 호스 밴드 호스 커플링
AC 번호 D
PT
K-14 1/4
AC 번호 호스 크기
mm in
HB-1 9.5 3/8
HB-2A 12.7 1/2
AC 번호(세트) AC 번호 크기 호스크기
L
숫나사 암나사 mm PT
K-10 K-10-1 K-10-2 143 3/8
K-11 K-11-1 K-11-2 152 1/2
K-12 K-12-1 K-12-2 173 3/4
K-13 K-13-1 K-13-2 190 1

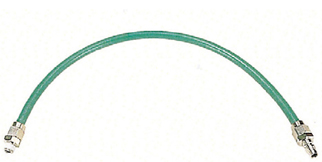

호스밴드 체결기 여분 호스
AC 번호 커플링
숫나사
나사산

길이 호스내경 최대에어 압력
프러그 PT mm mm MPa
IH-8.0P 1/4M 1/4 500 8.0 0.7
에어 라인 코크   양 방향 커플링
AC 번호 크기
D
PT
K-16 3/4
K-17 1
AC 번호 K-15

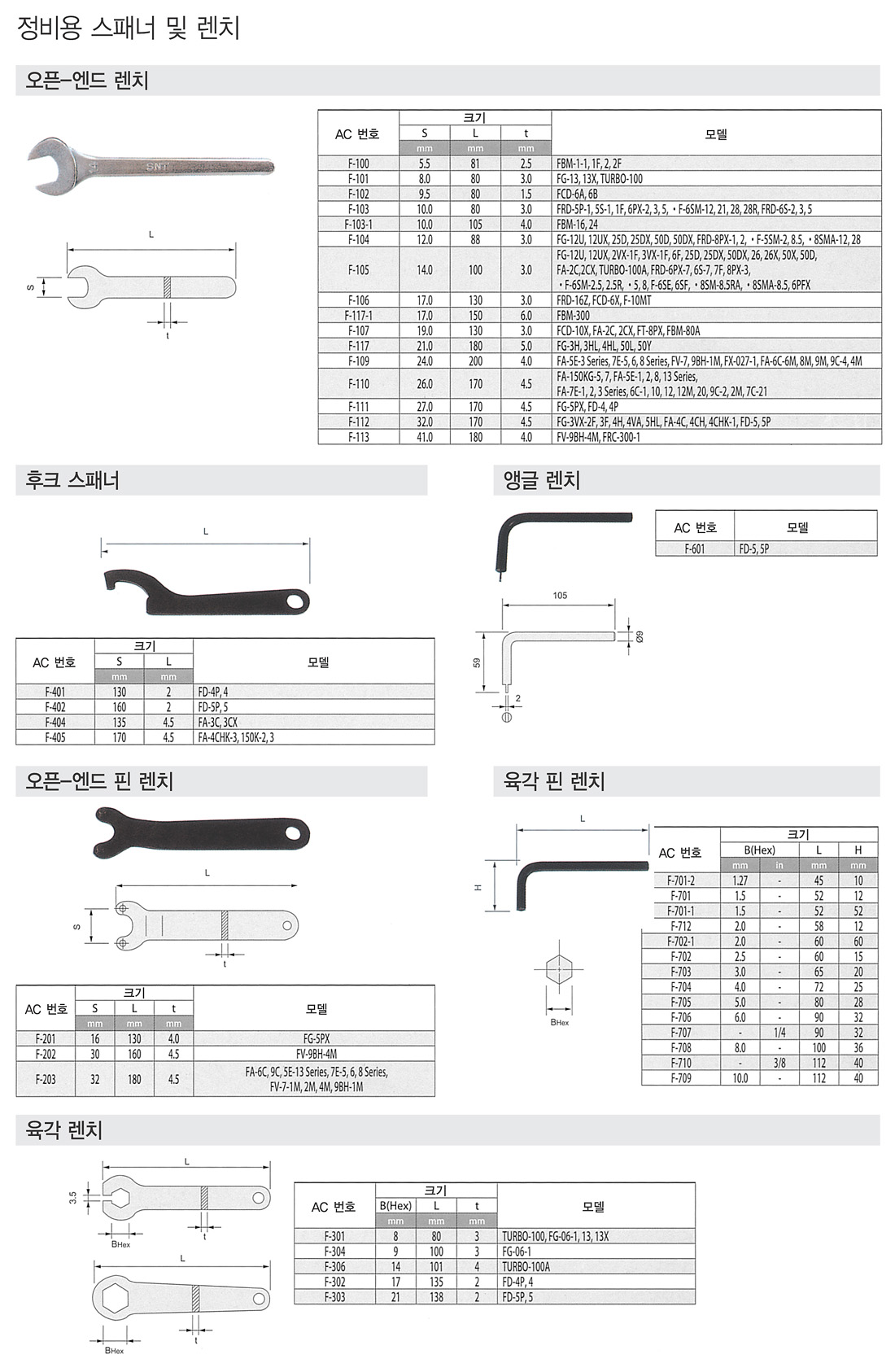

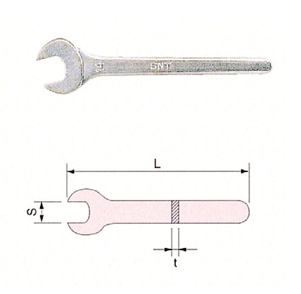

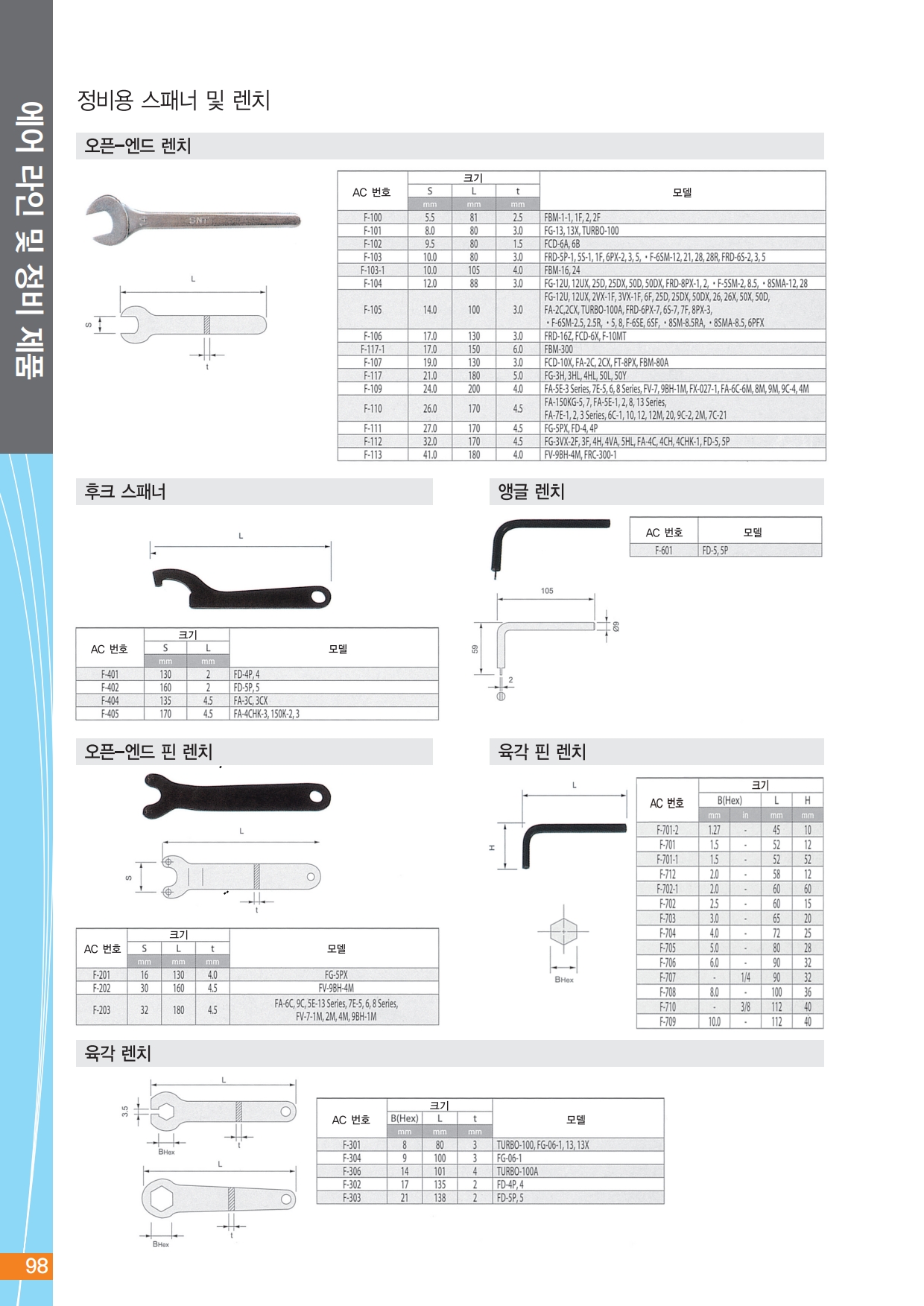

오픈-엔드 렌치
AC 번호 크기 모델
s L t
mm mm mm
F-100 5.5 81 2.5 FBM-1,1F,2,2F
F-101 8.0 80 3.0 FG-13,FG-13X,TURBO-100,FRC-03-1
F-102 9.5 80 1.5 FCD-6A,6B
F-103 10.0 80 3.0 FRD-5P-1,5S-1,1F,FRD-6PX-2,3,5,F-6SM-12,21,2BR,FRD-6S-2,3,5
F-103-1 10.0 105 4.0 FBM-16,24
F-104 12.0 88 3.0 FG-12U,12UX,25D,25DX,50D,50DX,FRD-8PX-1,2,●F-5SM-2,8.5,●F-8SMA-12,28
F-105 14.0 100 3.0 FG-12U,12UX,FG-2VX-1F,3VX-1F,6F,FG-25D,25DX,50DX,FG-26,26X,50X,50D,
FA-2C,2CX,TURBO-100A,FRD-6PX-7,6S-7,FRD-8PX-3,
●F-6SM-2.5,2.5R,●F-6SM-5,8,F-6SE,●F-8SM-8.5RA,●F-8SMA-8.5,F-6PFX
F-106 17.0 130 3.0 FCD-16Z,FCD-6X,F-10MT
F-117-1 17.0 150 6.0 FBM-300
F-107 19.0 130 3.0 FCD-10X,FA-2C,FA-2CX,FT-8PX,FBM-80A
F-117 21.0 180 5.0 FG-3H,3HL,4HL,FG-50L,50Y
F-109 24.0 200 4.0 FA-5E-3시리즈,FA-5,6,8시리즈,PV-5, FV-7,PV-9B+1M,2M,FX-027-1,FA-6C-6,6M,8,8M,9,9M,FA-9C3,3M,4,4M
F-110 26.0 170 4.5 FA-150KG-5,5F,FA-150KG-7,7F,8,8F,FA-5E-1,2,8,13시리즈
FA-7E-1,2,3시리즈,FA-6C-1,1M,10,10M,12,12M,20,FA-9C-2,2M,5,5M,FA-7C-21
F-111 27.0 170 4.5 FG-5PX,FD-4,4P
F-112 32.0 170 4.5 FG-3VX-2F,3F,FG-4H,4VA,FG-5HL,FA-4C,4CH,FA-4CHK-1,1F,FD-5,5P
F-113 41.0 180 4.0 FV-7-6M,FV-9BH-3M,4M,FRC-300-1
* ●=나사산 스핀들 타입

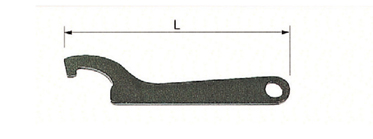

후크 스패너
AC 번호 크기 모델
L 두께
mm mm
F-401 130 2 FD-4P,4
F-402 160 2 FD-5P,5
F-404 135 4.5 FA-3C, FA-3CX
F-405 170 4.5 FA-180K,FA-4CHK-3,FA-150K-2,3

앵글 렌치
AC 번호 모델
F-601 FD-5,5P

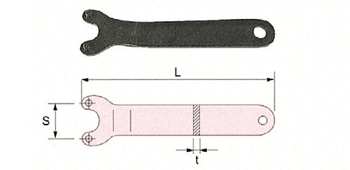

오픈-엔드 핀 렌치
AC 번호 크기 모델
S L t
mm mm mm
F-201 16 130 4.0 FG-5PX
F-202 30 160 4.5 FV-7-6M,FV-9BH-3M,4M
F-203 32 180 4.5 FA-6C,9C,FA-5E-13시리즈,FA-7E-5,6,8시리즈
FV-7-1M,2M,3M,4M,FV-9BH-1M,2M

육각 핀 렌치
AC 번호 크기
육각 L H
mm in mm mm
F-701-2 1.25 - 45 10
F-701 1.5 - 52 12
F-701-1 1.5 - 52 52
F-712 2.0 - 58 12
F-702-1 2.0 - 60 60
F-702 2.5 - 60 15
F-703 3.0 - 65 20
F-704 4.0 - 72 25
F-705 5.0 - 80 28
F-706 6.0 - 90 32
F-707 - 1/4 90 32
F-708 8.0 - 100 36
F-710 - 3/8 112 40
F-709 10.0 - 112 40

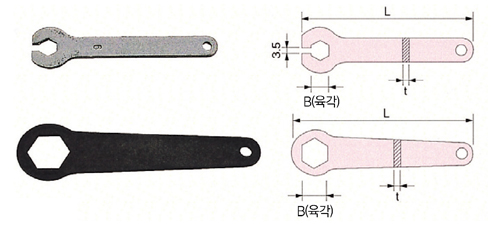

육각 렌치
AC 번호 크기 모델
B(육각) L t
mm mm mm
F-301 8 80 3 TURBO-100,FG-06-1,FG-13,FG-13K,FRC-03-1
F-304 9 100 3 FG-06-1
F-306 14 101 4 TURBO-100A
F-302 17 135 2 FD-4P,4
F-303 21 138 2 FD-5P,5
