모델 볼트크기 권장 토르크 범위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

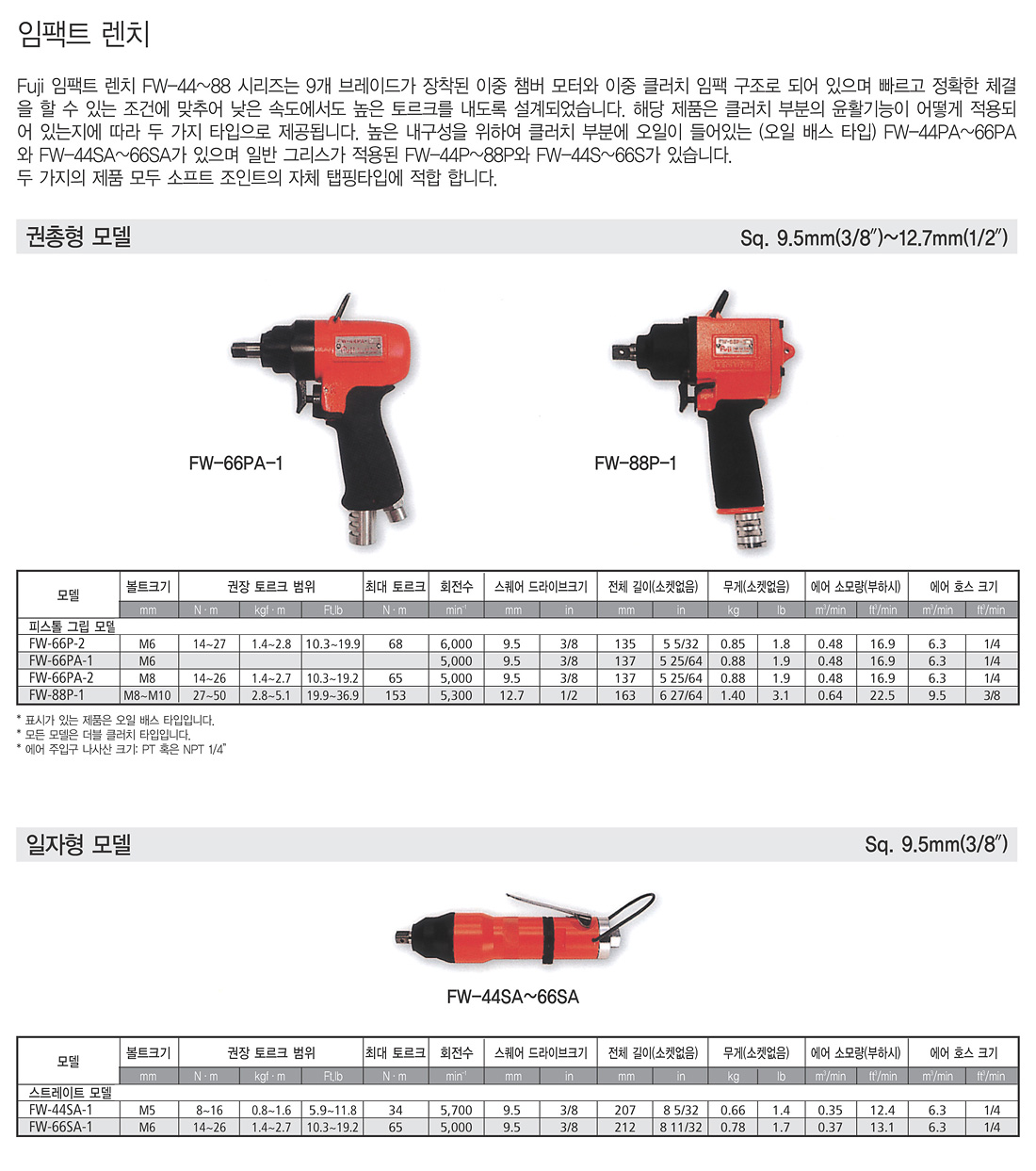

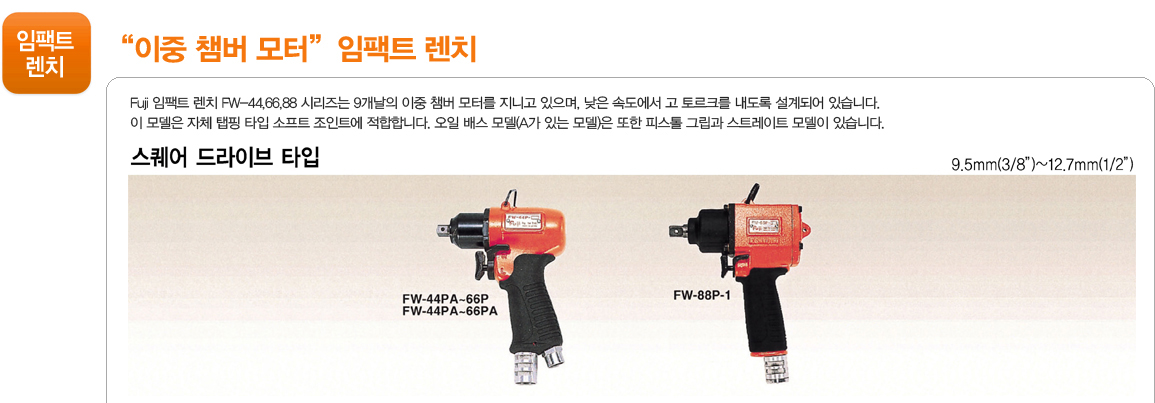

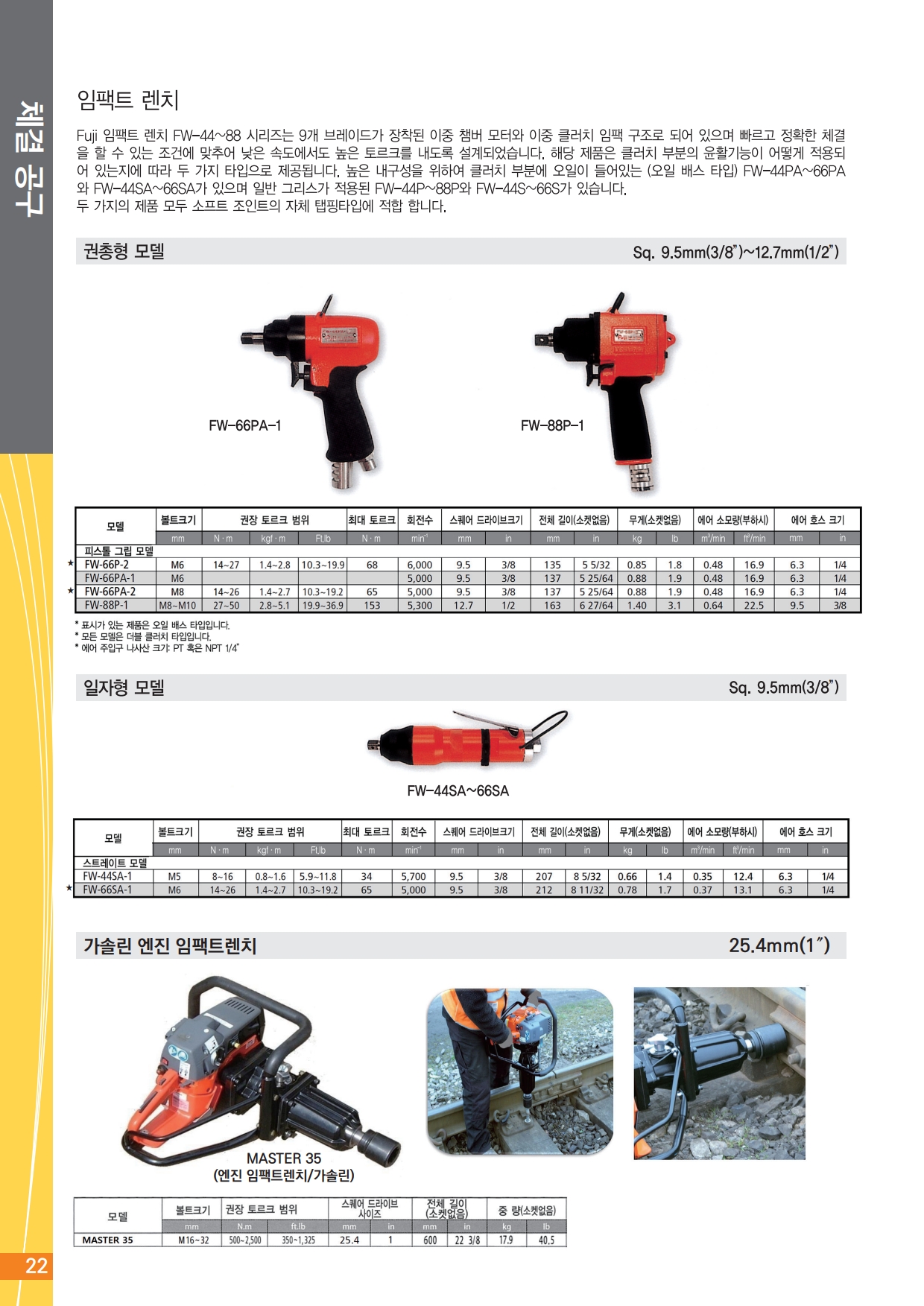

피스롤 그립 모델
   FW-44P-2 M5 10~18 1.0~1.8 7.4~13.3 37 7,500 9.5 3/8 122 4 51/64 0.78 1.7 0.45 15.9 6.3 1/4
●FW-44PA-2 M5 8~16 0.8~1.6 5.9~11.8 34 6,500 9.5 3/8 131 5 5/32 0.78 1.7 0.60 21.2 6.3 1/4
   FW-66P-2 M6 14~27 1.4~2.8 10.3~19.9 68 6,000 9.5 3/8 135 5 5/16 0.85 1.8 0.48 16.9 6.3 1/4
●FW-66PA-2 M8 14~26 1.4~2.7 10.3~19.2 65 5,000 9.5 3/8 137 5 25/64 0.88 1.9 0.48 16.9 6.3 1/4
   FW-88P-1 M8~M10 27~50 2.8~5.1 19.9~36.9 153 5,300 12.7 1/2 163 6 27/64 1.40 3.1 0.64 22.5 9.5 3/8
* ●표시가 있는 것은 오일 배스타입니다. * 모든 모델은 더블 클러치 타입입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".
모델 볼트크기 권장 토르크 범위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in
스트레이트 모델
   FW-44S-1 M5 10~18 1.0~1.8 7.4~13.3 37 6,700 9.5 3/8 197 7 3/4 0.66 1.4 0.35 12.4 6.3 1/4
●FW-44SA-1 M5 8~16 0.8~1.6 5.9~11.8 34 5,700 9.5 3/8 207 8 5/32 0.66 1.4 0.35 12.4 6.3 1/4
   FW-66S-1 M6 14~27 1.4~2.8 10.3~19.9 68 5,400 9.5 3/8 210 8 17/64 0.78 1.7 0.37 13.1 6.3 1/4
●FW-66SA-1 M6 14~26 1.4~2.7 10.3~19.2 65 5,000 9.5 3/8 212 8 11/32 0.78 1.7 0.37 13.1 6.3 1/4
* ●표시가 있는 것은 오일 배스타입니다. * 모든 모델은 더블 클러치 타입입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".
모델 볼트크기 권장 토르크 범위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

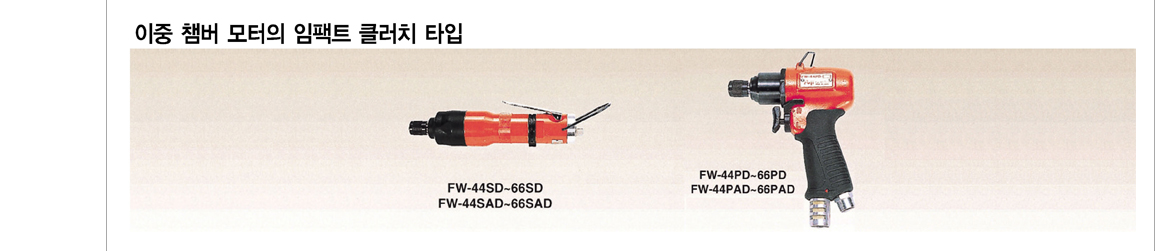

스트레이트 모델
   FW-44SD-1 M5 7~14 0.7~1.4 5.2~10.3 34 6,700 6.35 1/4 207 8 5/32 0.66 1.4 0.35 12.4 6.3 1/4
●FW-44SAD-1 M5 6~13 0.6~1.3 4.4~9.6 32 5,700 6.35 1/4 207 8 5/32 0.66 1.4 0.35 12.4 6.3 1/4
   FW-44SD-10 M5 7~14 0.7~1.4 5.2~10.3 34 6,700 6.35 1/4 207 8 5/32 0.66 1.4 0.35 12.4 6.3 1/4
●FW-44SAD-10 M5 6~13 0.6~1.3 4.4~9.6 32 5,700 6.35 1/4 207 8 5/32 0.66 1.4 0.35 12.4 6.3 1/4
   FW-66SD-1 M6 11~22 1.1~2.2 8.1~16.2 61 5,400 6.35 1/4 216 8 1/2 0.78 1.7 0.37 13.1 6.3 1/4
●FW-66SAD-1 M6 11~20 1.1~2.0 8.1~14.8 57 5,000 6.35 1/4 218 8 19/32 0.78 1.7 0.37 13.1 6.3 1/4
   FW-66SD-10 M6 11~22 1.1~2.2 8.1~16.2 61 5,400 6.35 1/4 216 8 1/2 0.78 1.7 0.37 13.1 6.3 1/4
●FW-66SAD-10 M6 11~20 1.1~2.0 8.1~14.8 57 5,000 6.35 1/4 218 8 19/32 0.78 1.7 0.37 13.1 6.3 1/4
피스톨 그립 모델

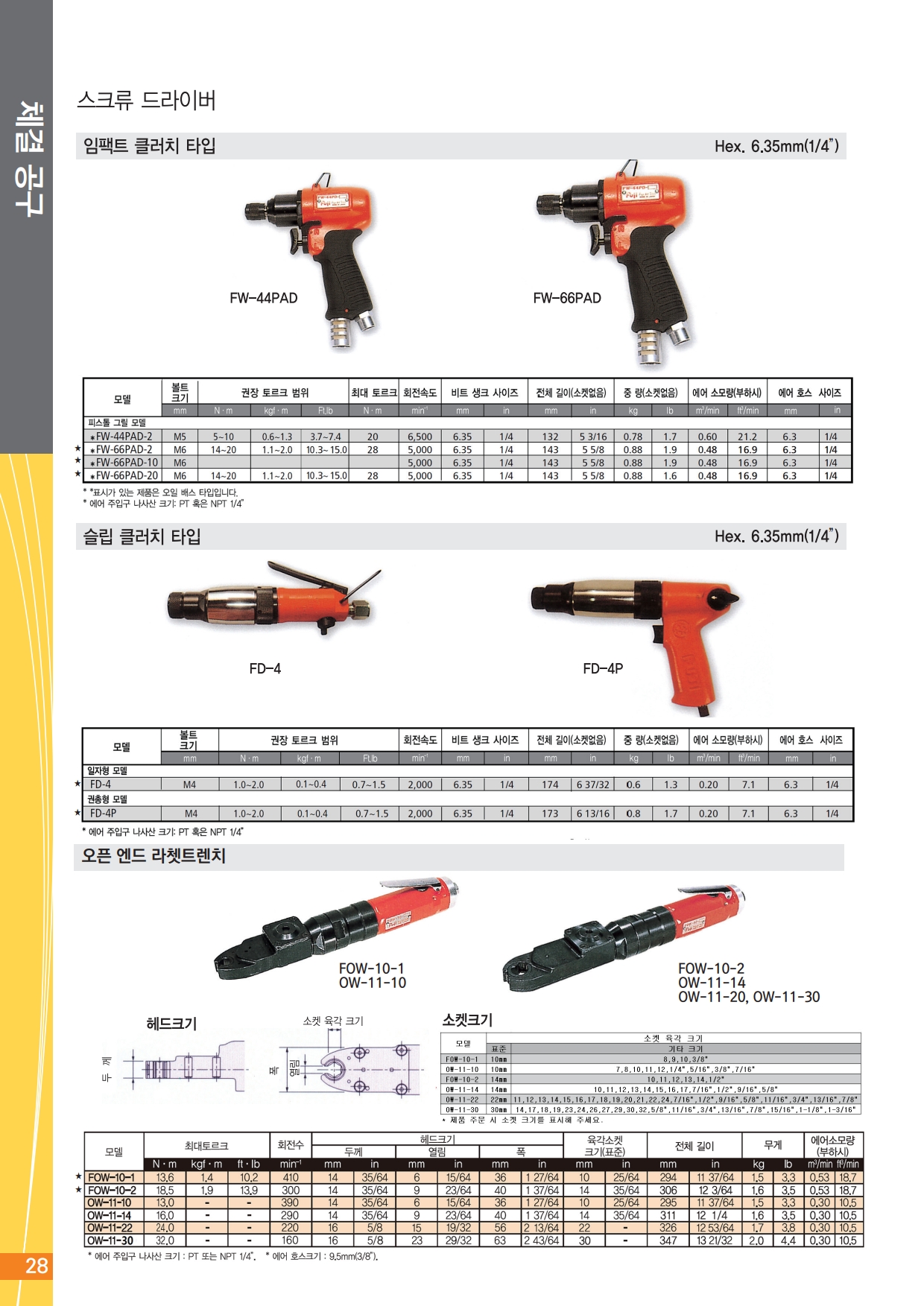

   FW-44PD-2 M5 7~14 0.7~1.4 5.2~10.3 34 7,500 6.35 1/4 131 5 5/32 0.78 1.7 0.45 15.9 6.3 1/4
●FW-44PAD-2 M5 6~13 0.6~1.3 4.4~9.6 32 6,500 6.35 1/4 132 5 3/16 0.78 1.7 0.60 21.2 6.3 1/4
   FW-44PD-20 M5 7~14 0.7~1.4 5.2~10.3 34 7,500 6.35 1/4 131 5 5/32 0.78 1.7 0.45 15.9 6.3 1/4
●FW-44PAD-20 M5 6~13 0.6~1.3 4.4~9.6 32 6,500 6.35 1/4 132 5 3/16 0.78 1.7 0.60 21.2 6.3 1/4
   FW-66PD-2 M6 11~22 1.1~2.2 8.1~16.2 61 6,000 6.35 1/4 141 5 35/64 0.85 1.8 0.48 16.9 6.3 1/4
●FW-66PAD-2 M6 11~20 1.1~2.0 8.1~14.8 57 5,000 6.35 1/4 143 5 5/8 0.88 1.9 0.48 16.9 6.3 1/4
   FW-66PD-20 M6 11~22 1.1~2.2 8.1~16.2 61 6,000 6.35 1/4 141 5 35/64 0.85 1.8 0.48 16.9 6.3 1/4
●FW-66PAD-20 M6 11~20 1.1~2.0 8.1~14.8 57 5,000 6.35 1/4 143 5 5/8 0.88 1.9 0.48 16.9 6.3 1/4
* ●표시가 있는 것은 오일 배스타입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".
모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

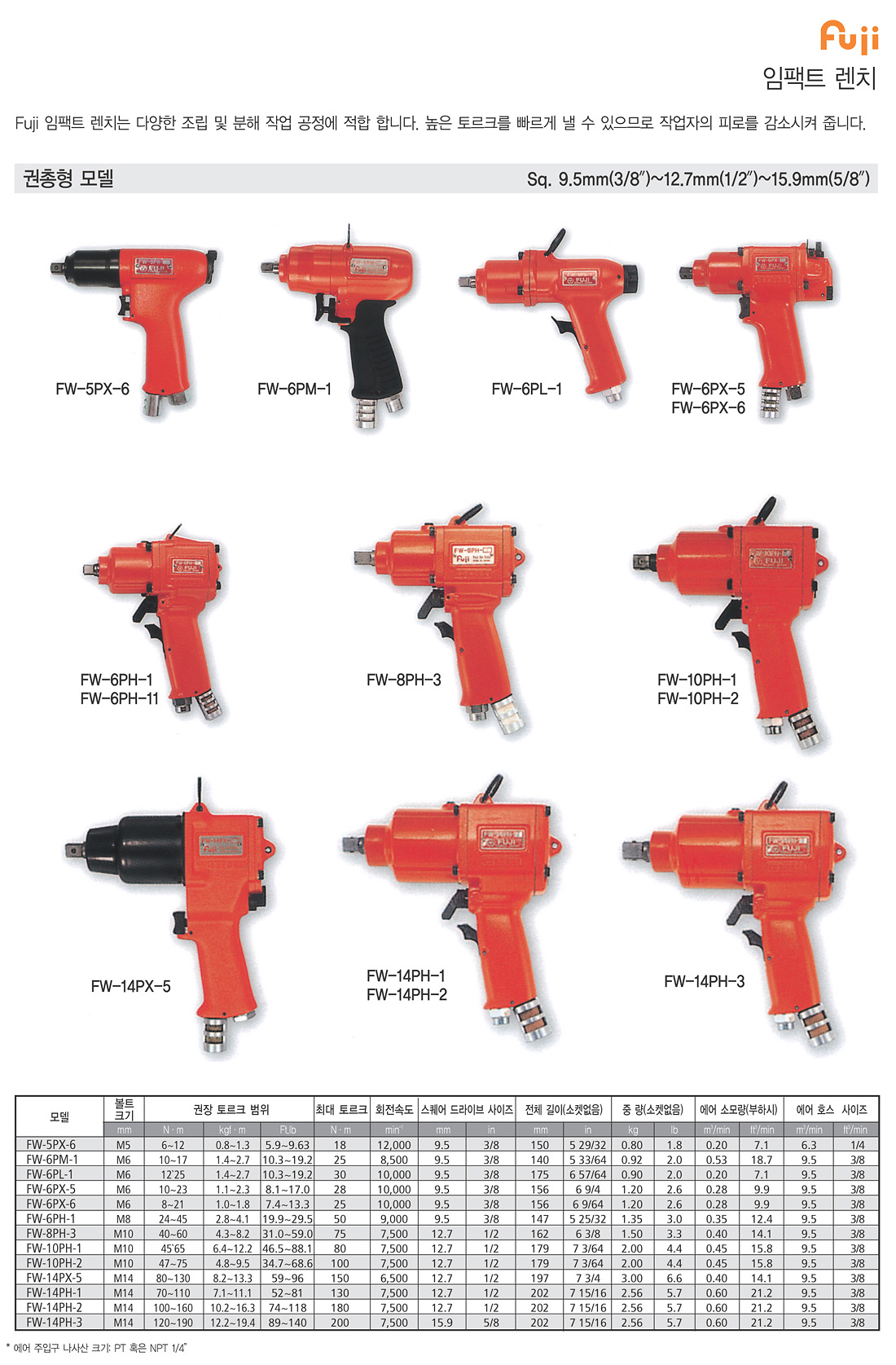

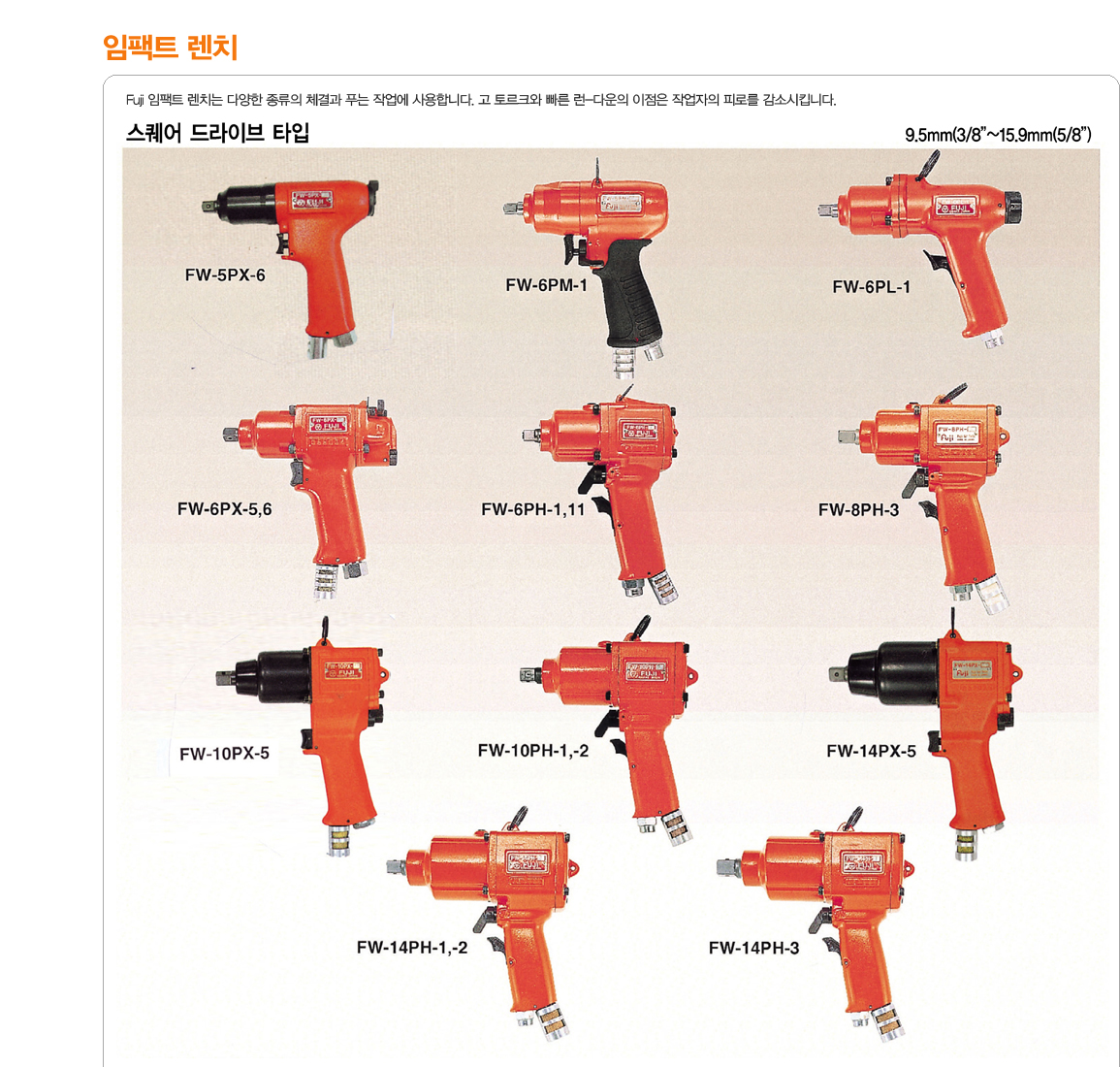

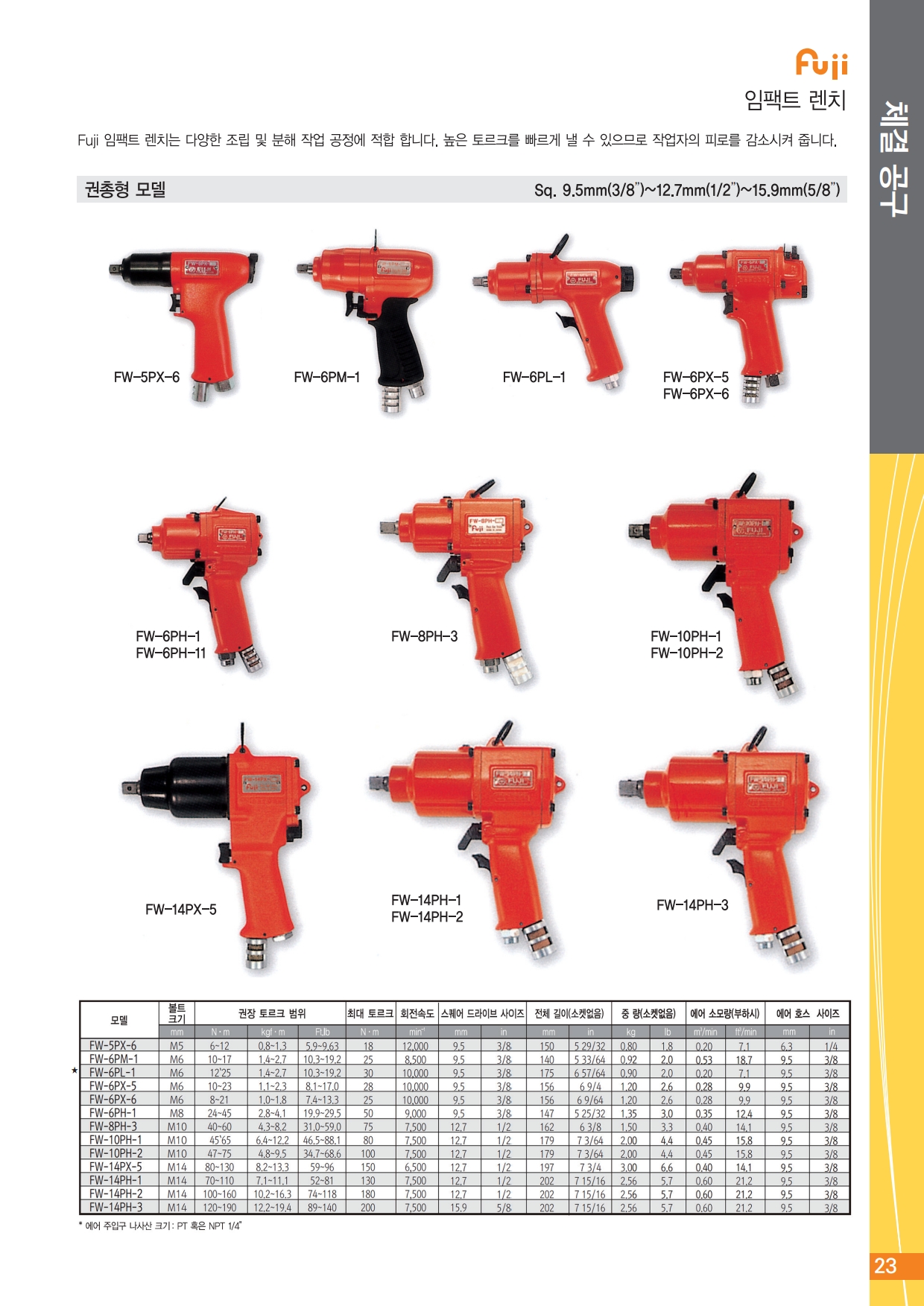

피스톨 그립 모델
●FW-5PX-6 M5 8~13 0.8~1.3 5.9~9.6 35 12,000 9.5 3/8 150 5 29/32 0.80 1.8 0.20 7.1 6.3 1/4
●FW-6PM-1 M6 14~26 1.4~2.7 10.3~19.2 68 8,500 9.5 3/8 140 5 33/64 0.92 2.0 0.53 18.7 9.5 3/8
●FW-6PL-1 M6 14~26 1.4~2.7 10.3~19.2 68 10,000 9.5 3/8 175 6 57/64 0.90 2.0 0.20 7.1 9.5 3/8
   FW-6PX-5 M6 11~23 1.1~2.3 8.1~17.0 52 10,000 9.5 3/8 156 6 9/64 1.20 2.6 0.28 9.9 9.5 3/8
●FW-6PX-6 M6 10~18 1.0~1.8 7.4~13.3 40 10,000 9.5 3/8 156 6 9/64 1.20 2.6 0.28 9.9 9.5 3/8
●FW-6PH-1 M8~M10 27~47 2.8~4.8 19.9~34.7 133 9,000 9.5 3/8 147 5 25/32 1.35 3.0 0.35 12.4 9.5 3/8
●FW-6PH-11 M8~M10 27~47 2.8~4.8 19.9~34.7 133 9,000 12.7 1/2 152 6 1.40 3.1 0.35 12.4 9.5 3/8
●FW-8PH-3 M10 42~80 4.3~8.2 31.0~59.0 146 7,500 12.7 1/2 162 6 3/8 1.50 3.3 0.40 14.1 9.5 3/8
   FW-10PX-5 M10 50~100 5.1~10.2 36.9~73.8 160 8,000 12.7 1/2 182 7 11/64 2.30 5.0 0.40 14.1 9.5 3/8
●FW-10PH-1 M10 63~120 6.4~12.2 46.5~88.5 166 7,500 12.7 1/2 179 7 3/64 2.00 4.4 0.45 15.8 9.5 3/8
●FW-10PH-2 M10 47~93 4.8~9.5 34.7~68.6 113 7,500 12.7 1/2 179 7 3/64 2.00 4.4 0.45 15.8 9.5 3/8
   FW-14PX-5 M14 100~150 10.2~15.3 73.8~110.6 190 6,500 12.7 1/2 197 7 3/4 3.00 6.6 0.40 14.1 9.5 3/8
●FW-14PH-1 M14 70~110 71.1~11.1 52~81 130 7,500 12.7 1/2 202 7 15/16 2.56 5.7 0.60 21.2 9.5 3/8
●FW-14PH-2 M14 100~160 10.2~16.3 74~118 180 7,500 12.7 1/2 202 7 15/16 2.56 5.7 0.60 21.2 9.5 3/8
●FW-14PH-3 M14 120~190 12.2~19.4 89~140 200 7,500 15.9 5/8 202 7 15/16 2.56 5.7 0.60 21.2 9.5 3/8
* ●표시가 되어 있는 것은 더블 클러치 타입입니다. 기타 제품은 싱글 클러치 타입입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".

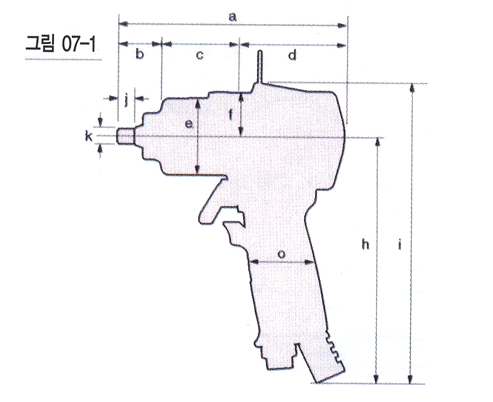

치수
그림
번호

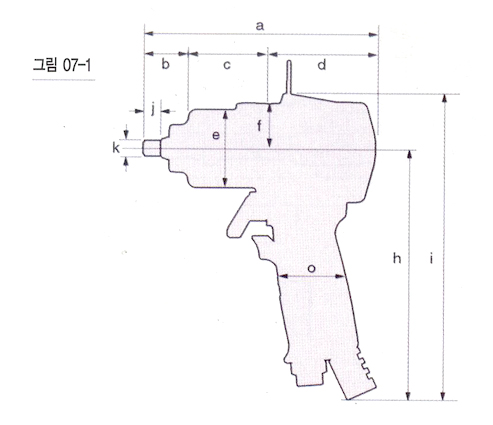

모델 a b c d e f h i j k o
07-1 FW-5PX-6 150.0 14.0 49.0 87.0 34.0 18.0 137.0 155.0 12.0 12.0 36.0
07-1 FW-6PM-1 140.0 18.0 48.0 74.0 42.0 23.5 145.0 168.0 12.0 12.0 38.0
07-1 FW-6PL-1 175.0 18.0 52.5 104.5 42.0 27.0 122.0 152.0 12.0 12.0 35.0
07-1 FW-6PX-5(6) 166.0 15.0 57.0 94.0 44.0 24.0 146.0 172.0 12.0 14.0 40.0
07-1 FW-6PH-1(11) 147.0 16.5 62.0 68.5 50.0 29.0 162.0 198.0 12.0 14.0 43.0
07-1 FW-8PH-3 162.0 21.0 65.0 76.0 54.0 29.0 168.0 208.0 16.5 16.0 45.5
07-1 FW-10PX-5 181.8 20.8 78.0 83.0 55.5 29.0 188.0 229.0 17.0 17.0 44.0
07-1 FW-10PH-1 179.4 23.9 77.5 78.0 58.0 33.0 171.0 214.0 17.0 17.0 44.3
07-1 FW-10PH-2 179.0 24.0 77.0 78.0 58.0 31.0 171.0 213.0 16.5 16.8 44.3
07-1 FW-14PX-5 197.3 21.3 93.0 83.0 66.0 34.5 192.0 237.0 16.5 16.8 50.0
07-1 FW-14PH-1 202.0 23.0 94.5 84.5 67.0 37.5 181.5 229.5 16.5 16.8 47.6
07-1 FW-14PH-2 202.0 23.0 94.0 85.0 67.0 37.5 181.0 228.0 16.5 20.0 47.6
07-1 FW-14PH-3 202.0 23.0 94.0 85.0 67.0 37.5 181.0 228.0 16.5 20.0 47.6

모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

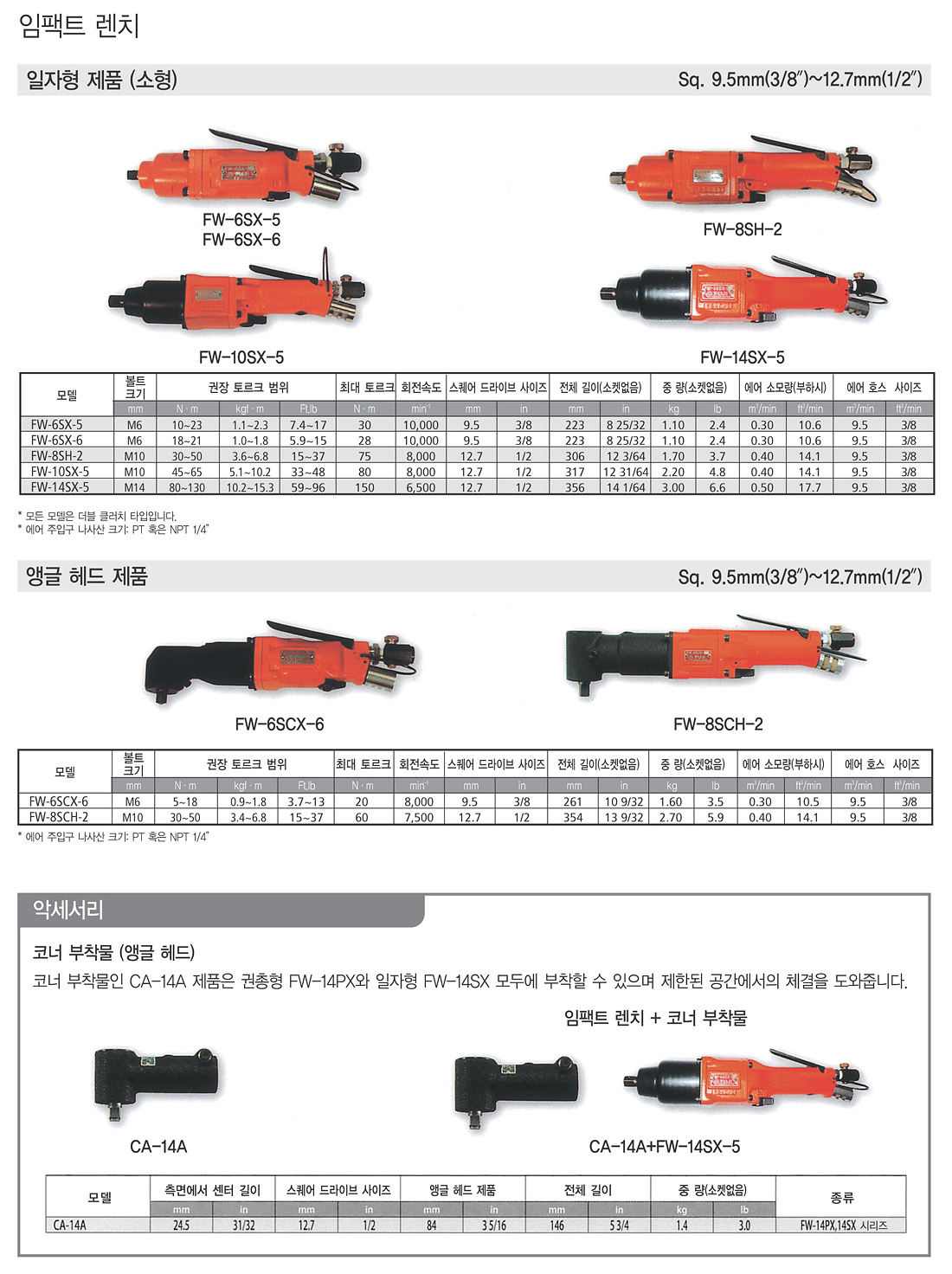

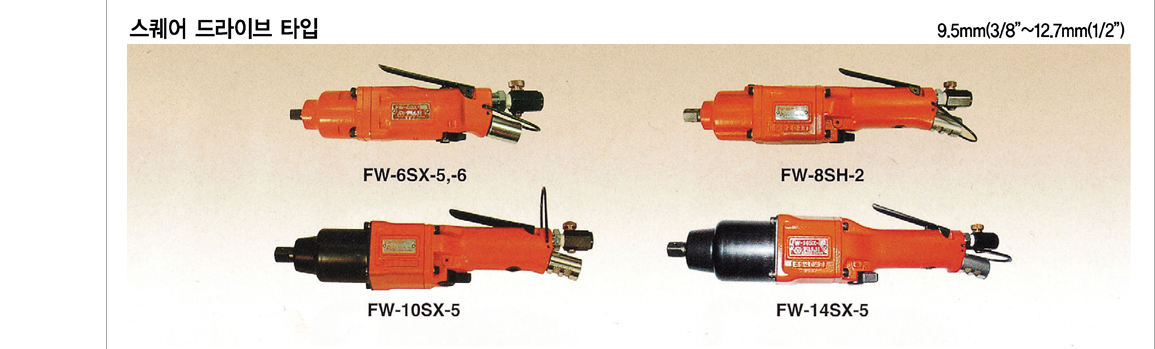

스트레이트 모델

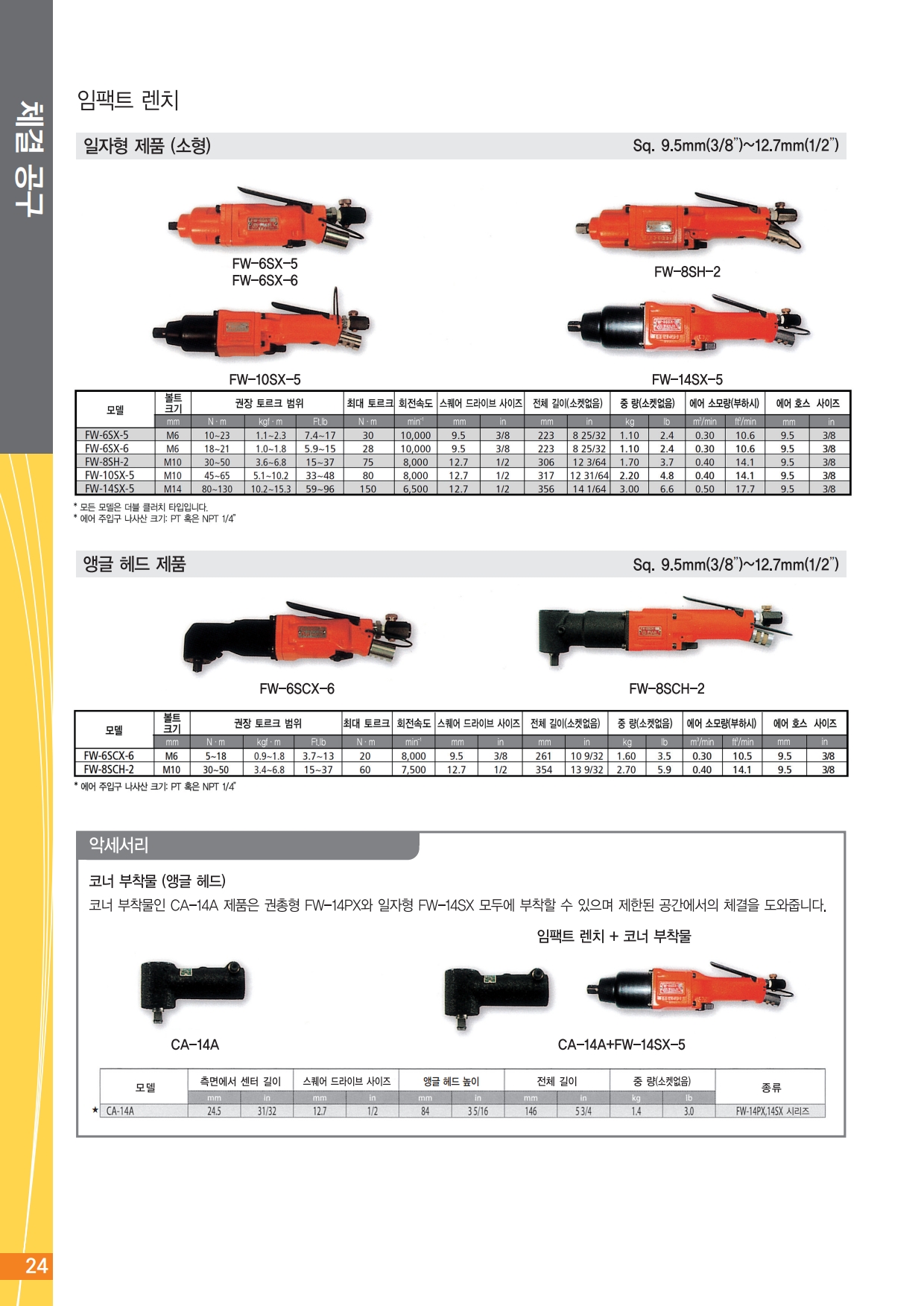

   FW-6SX-5 M6 11~23 1.1~2.3 8.1~17.0 52 10,000 9.5 3/8 223 8 25/32 1.10 2.4 0.30 10.6 9.5 3/8
●FW-6SX-6 M6 10~18 1.0~1.8 7.4~13.3 40 10,000 9.5 3/8 223 8 25/32 1.10 2.4 0.30 10.6 9.5 3/8
●FW-8SH-2 M10 35~67 3.6~6.8 25.8~49.4 93 8,000 12.7 1/2 306 12 3/64 1.70 3.7 0.40 14.1 9.5 3/8
   FW-10SX-5 M10 50~100 5.1~10.2 36.9~73.8 160 8,000 12.7 1/2 317 12 31/64 2.20 4.8 0.40 14.1 9.5 3/8
   FW-14SX-5 M14 100~150 10.2~15.3 73.8~110.6 190 6,500 12.7 1/2 356 14 1/64 3.00 6.6 0.50 17.7 9.5 3/8
* ●표시가 되어 있는 것은 더블 클러치 타입입니다. 기타 제품은 싱글 클러치 타입입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".

치수

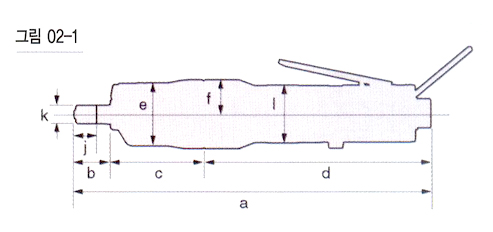

그림번호 모델 a b c d e f j k l
02-1 FW-6SX-5 223 16 57 151 44 24 12 12 50
02-1 FW-6SX-6 225 16 57 152 44 24 12 14 50
02-1 FW-8SH-2 307 20 65 222 54 33 16.5 16 44
02-1 FW-10SX-5 318 21 78 219 55.5 33 17 17 44
02-1 FW-14SX-5 356 20 93 243 66 38 16.5 20 44

모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

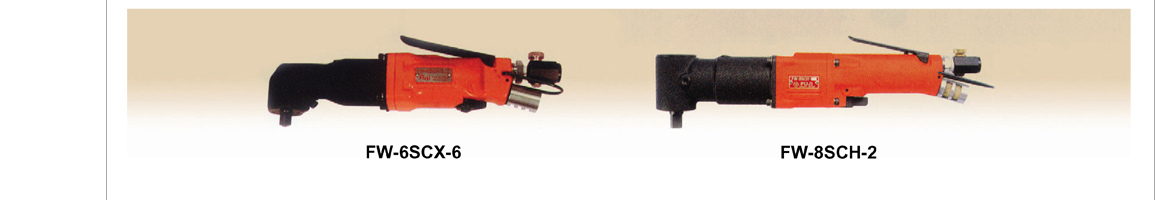

앵글헤드 모델
●FW-6SCX-6 M6 9~18 0.9~1.8 6.6~13.3 38 8,000 9.5 3/8 261 10 9/32 1.60 3.5 0.30 10.5 9.5 3/8
●FW-8SCH-2 M10 33~67 3.4~6.8 24.3~49.4 87 7,500 12.7 1/2 347 13 21/32 2.70 5.9 0.40 14.1 9.5 3/8
* ●표시가 되어 있는 것은 더블 클러치 타입입니다.
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".

치수

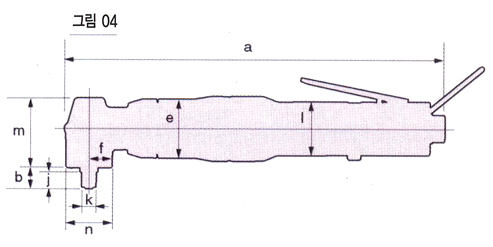

그림번호 모델 a b e f j k l m n
04 FW-6SCX-6 262 13 44 17.5 12.0 12 49.5 46 35
04 FW-8SCH-2 354 20 58 22.0 16.5 16 44.0 63 44

모델 측면에서 센터까지 스퀘어 드라이브 크기 앵글헤드 높이
전체길이

무게
(소켓없음)

각 코너 부착물이
부착되는 공구
mm in mm in mm in mm in kg lb
CA-14A 24.5 31/32 12.7 1/2 84 3 5/16 146 5 3/4 1.4 3.0 FW-14PX, SX 시리즈

치수

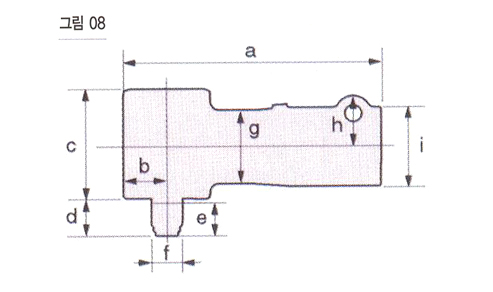

그림번호 모델 a b c d e f g h i
08 CA-14A 146 24.5 63 21 16.5 17 42 28 45

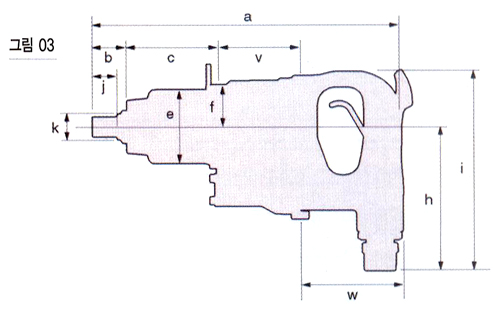

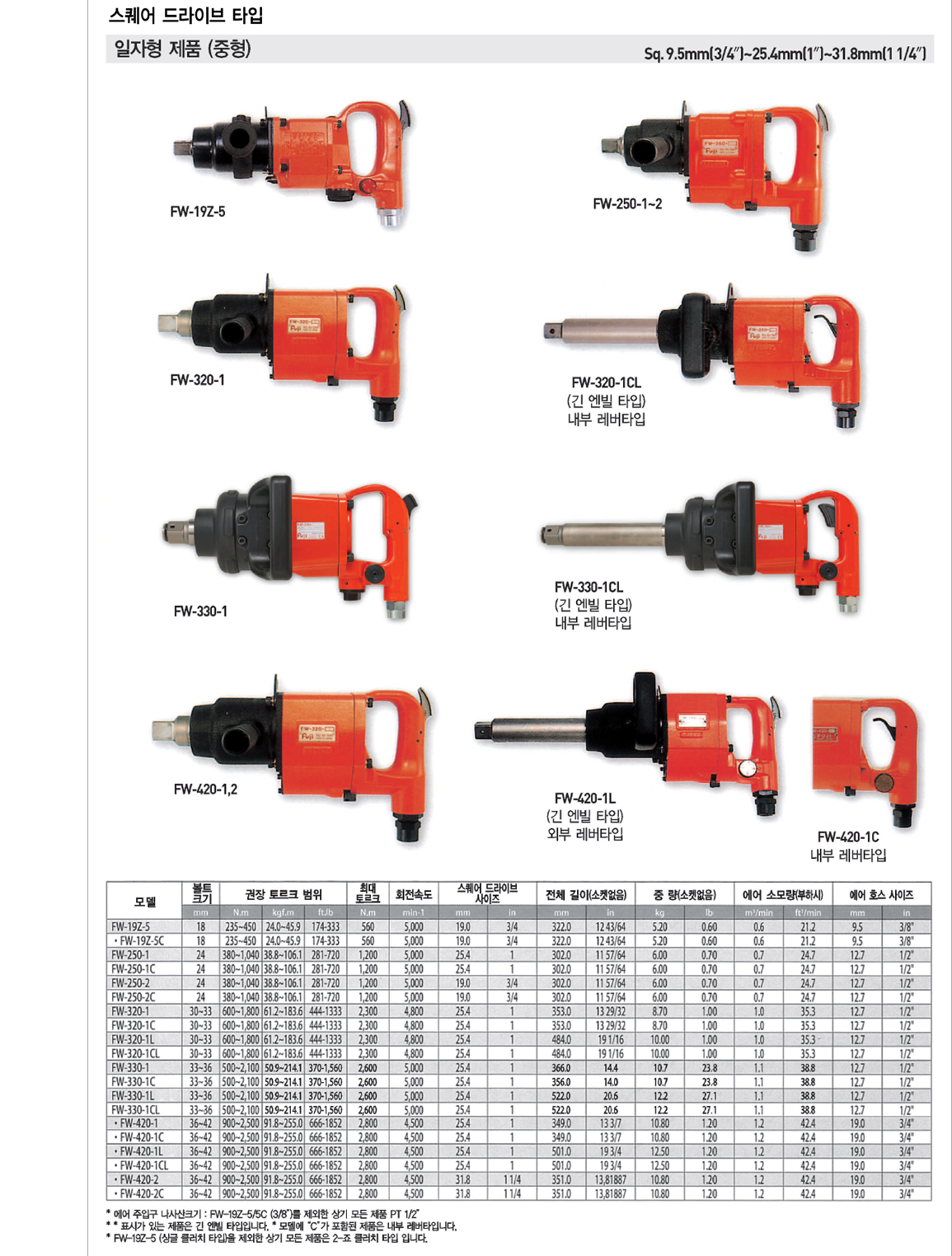

치수
그림
번호
모델 a b c v w e f h i j k

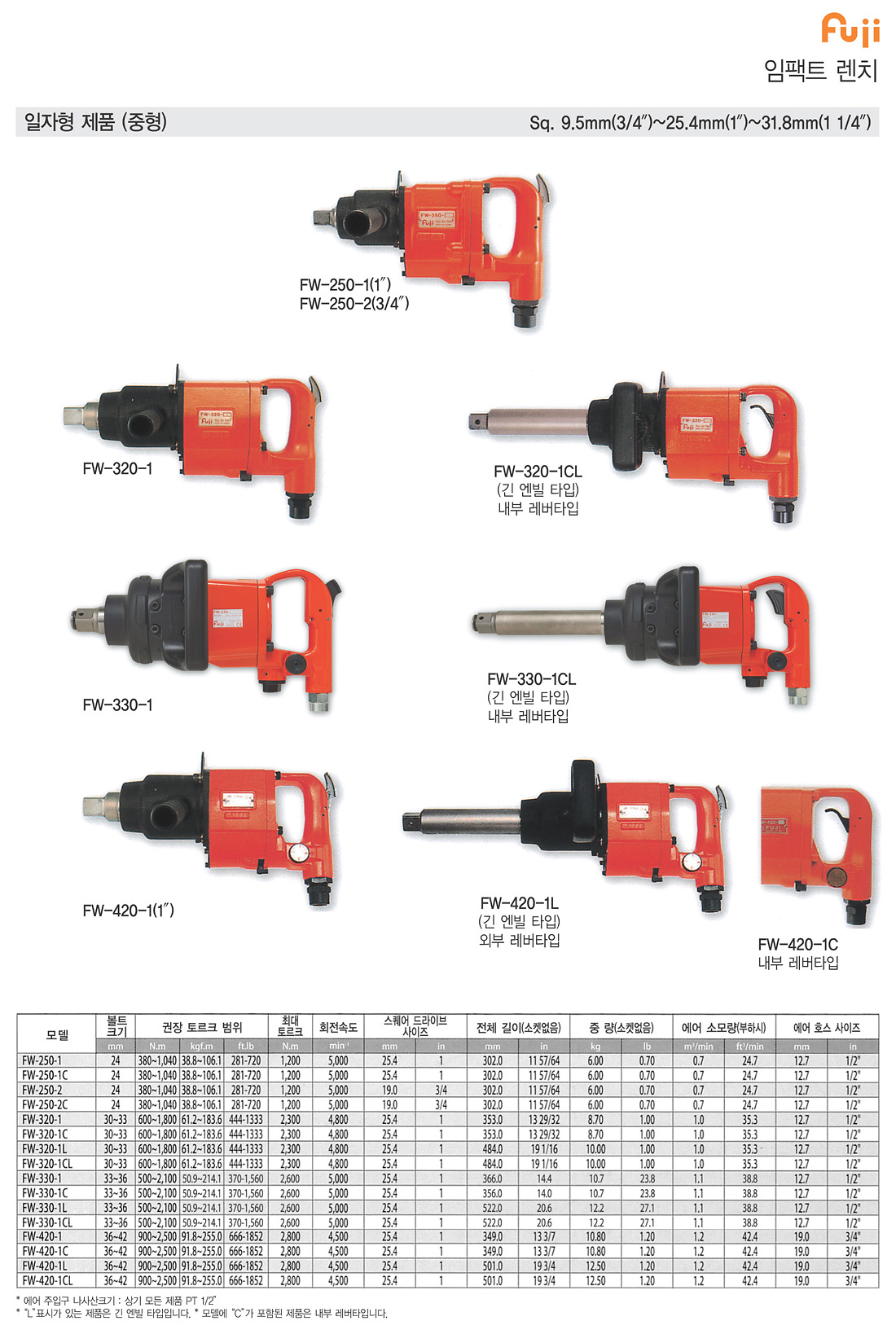

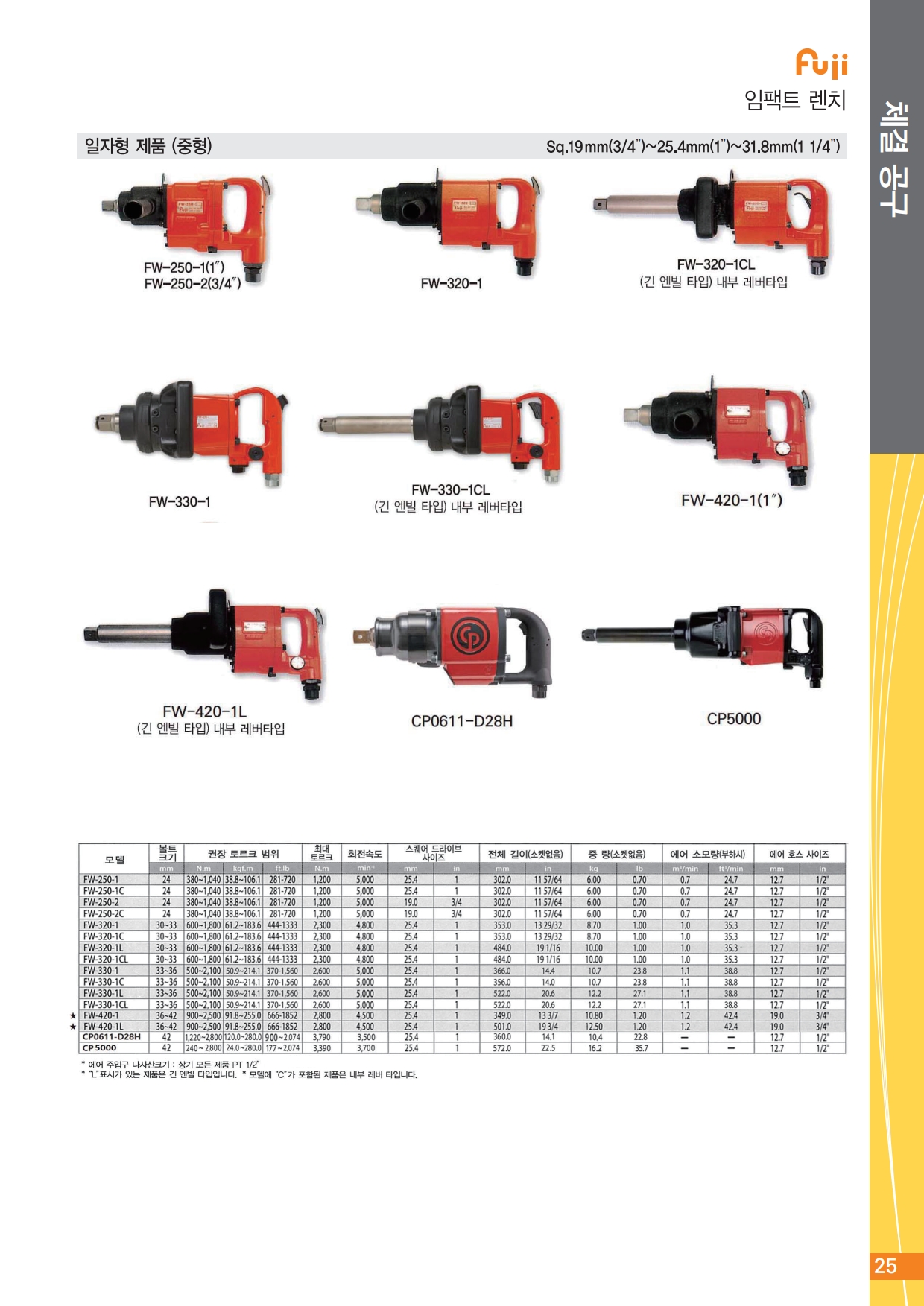

03 FW-19Z-5(5C) 322 29.0 109.0 72.0 112.0 72 39.0 111 175 54 25
03 FW-250-1(1C) 302 33.0 88.0 81.5 99.5 73 41.5 143 198 28 32
03 FW-250-2(2C) 302 33.0 88.0 81.5 99.5 73 41.5 143 198 24 32
03 FW-320-1(1C) 353 51.5 115.5 86.5 99.5 87 51.0 143 198 28 42
03 FW-320-1L(1CL) 484 182.0 116.0 86.5 99.5 87 51.0 143 198 28 40
03 FW-330-1(C) 356 44 126 114 56 126 196.5 31 39 79 107
03 FW-330-1L(CL) 512 200 126 114 56 126 196.5 31 39 79 107
03 FW-420-1(1C) 349 34.0 132.0 80.0 103.0 93 55.0 143 198 28 42
03 FW-420-1L(1CL) 501 186.0 132.0 80.0 103.0 93 55.0 143 198 28 42
03 FW-420-2(2C) 351 36.0 132.0 80.0 103.0 93 55.0 143 198 30 42


치수
그림
번호
모델 a b c d e f h i j k o

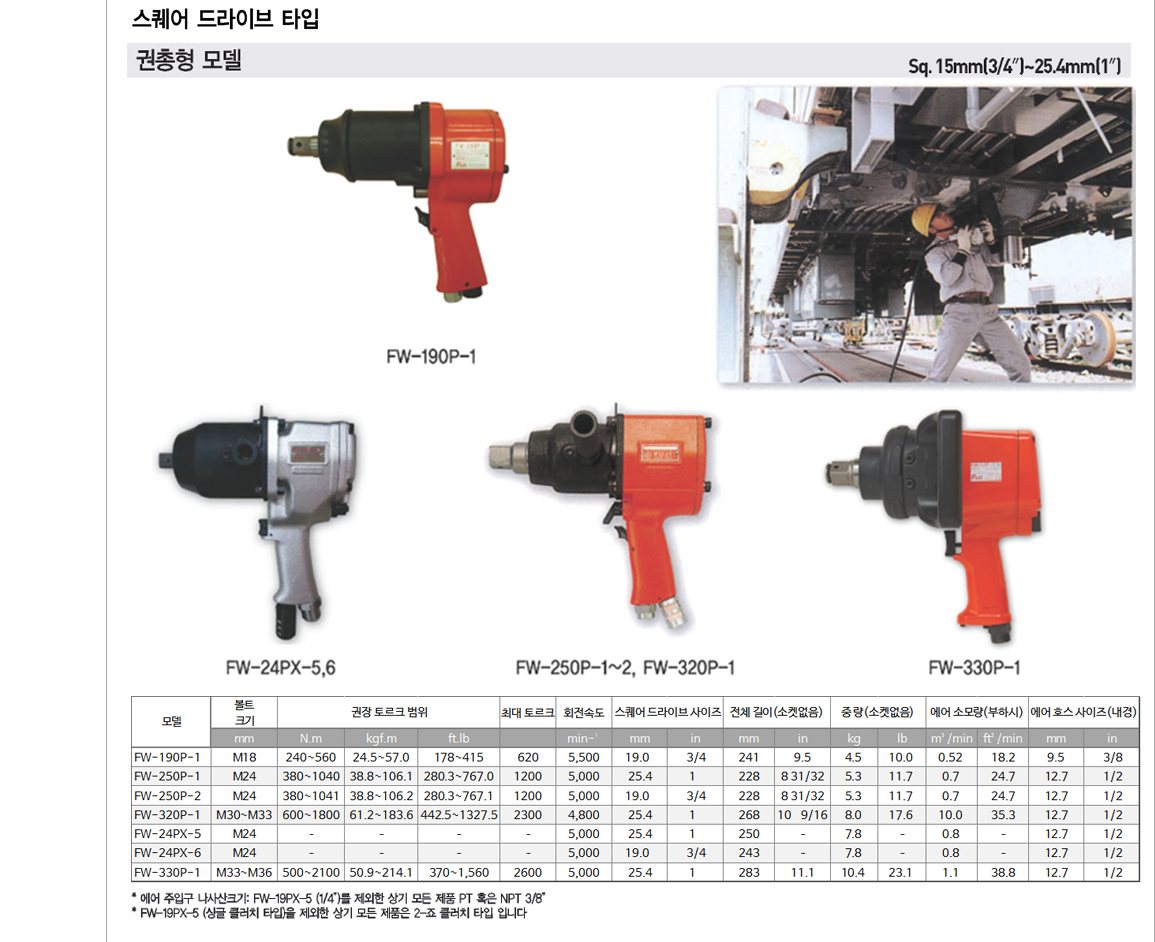

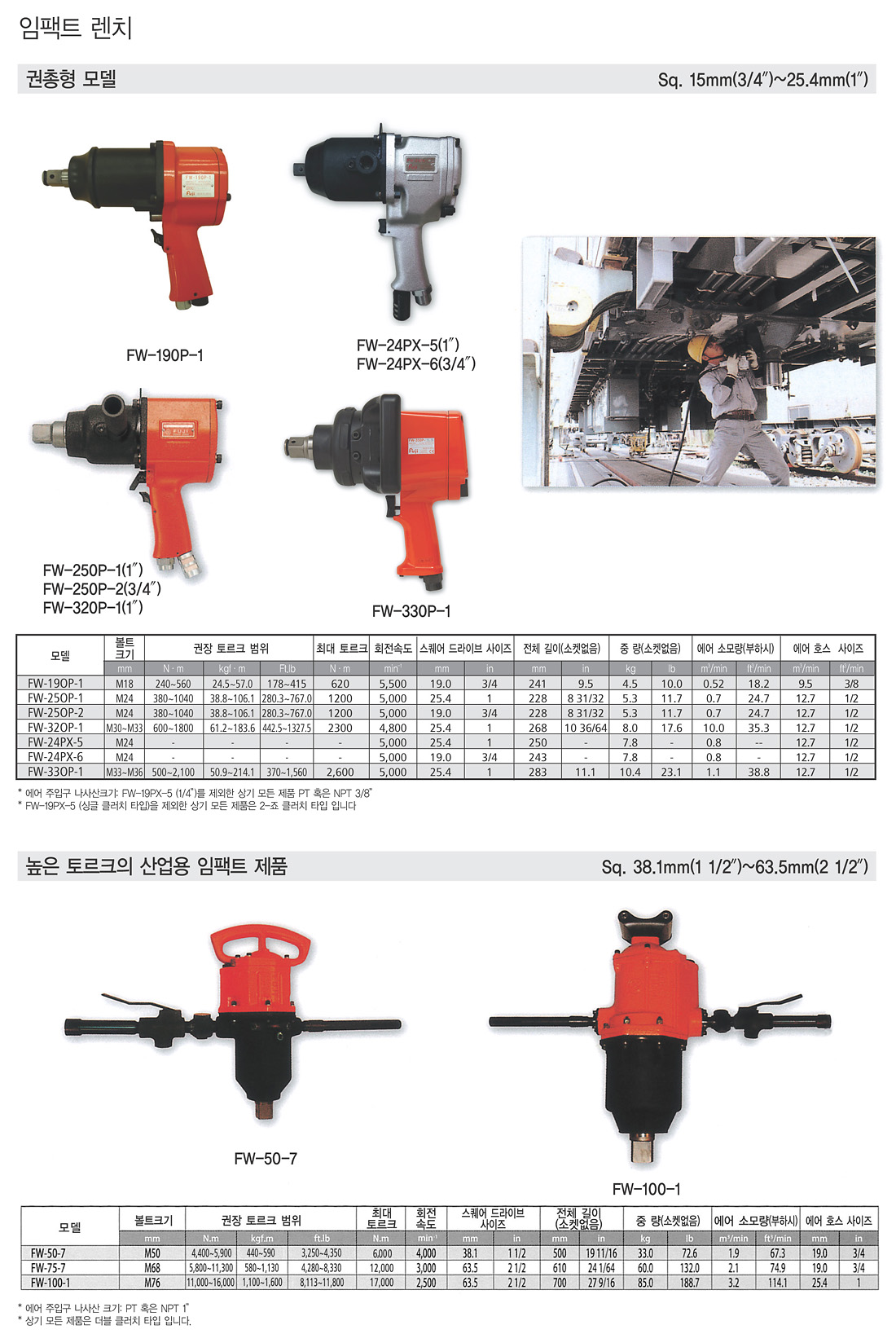

07-1 FW-19PX-5 239.0 29.0 109.0 101.0 72.0 40.0 200.0 249.0 24.0 25 50
07-1 FW-250P-1 228.0 33.0 88.0 107.0 73.0 41.5 205.5 265.0 28.0 32 46
07-1 FW-250P-2 228.0 33.0 88.0 107.0 73.0 41.5 205.5 265.0 24.0 32 46
07-1 FW-320P-1 268.0 51.5 115.5 101.0 87.0 51.0 210.0 261.0 28.0 40 46
07-1 FW-330-P 283 44 126 113 114 63 223 286 31 39 54

모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

스퀘어
드라이브
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어주입구
나사산크기
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min PT or NPT mm in

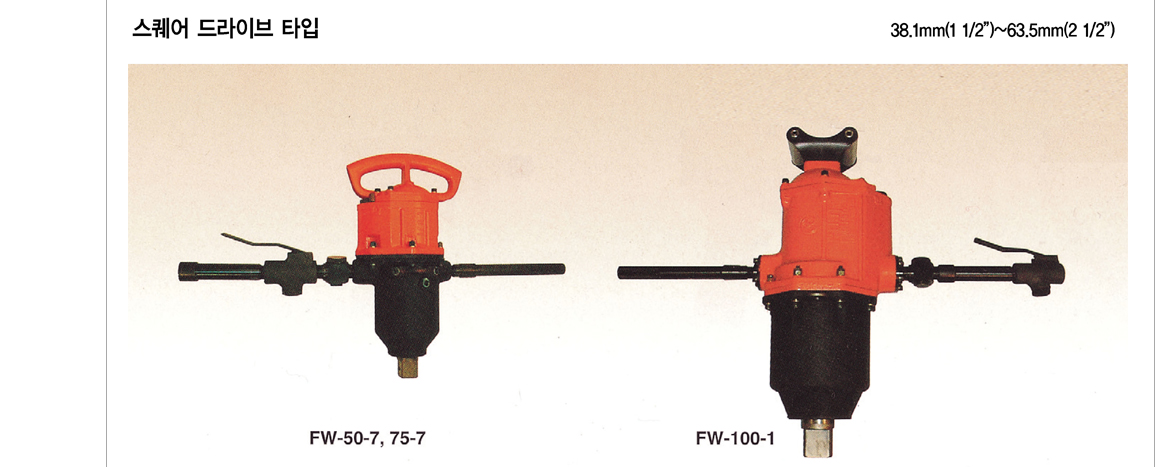

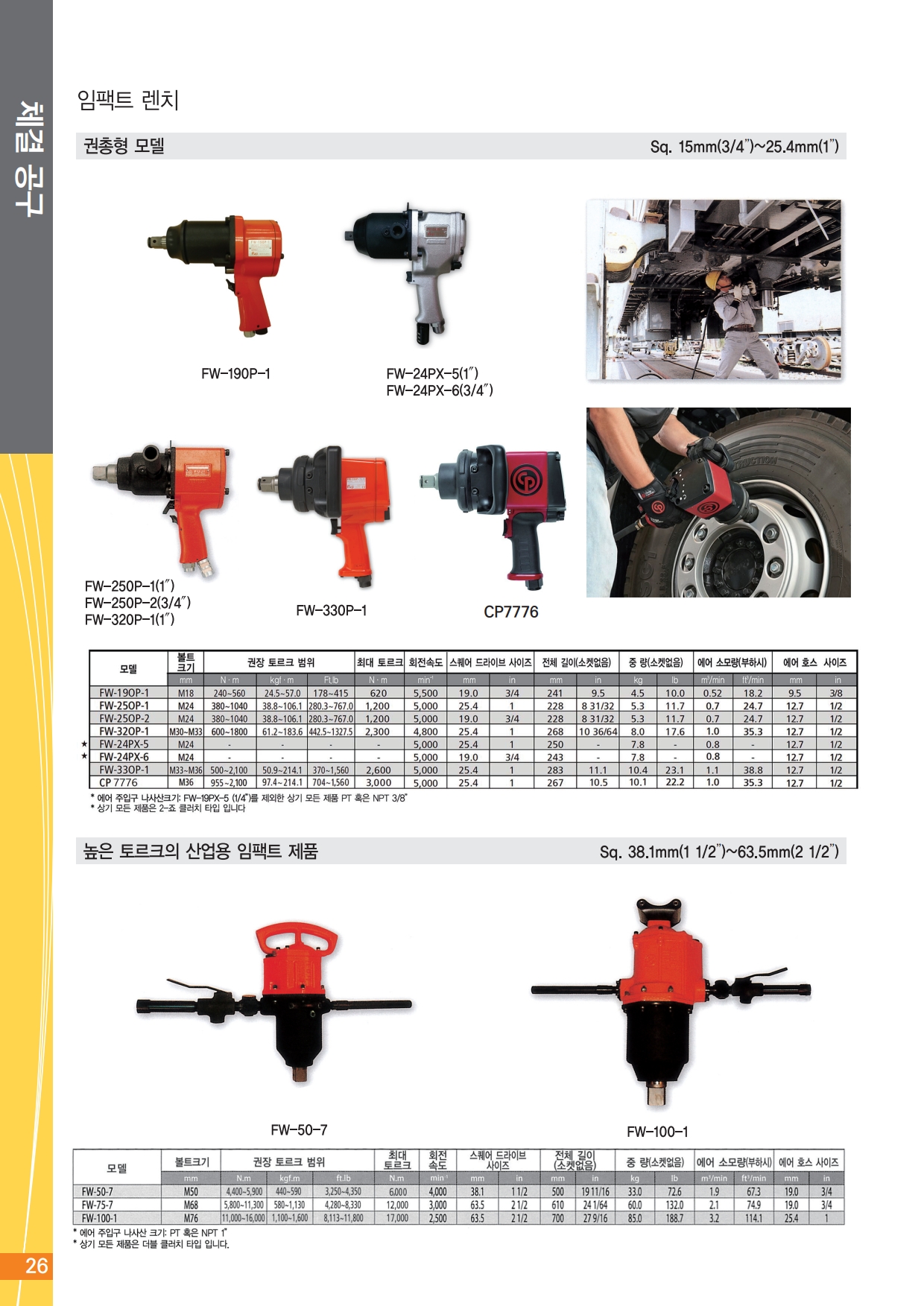

스트레이트 모델
FW-50-7 M45~M48 4,400~5,900 440~590 3,250~4,350 6,000 4,000 38.1 1 1/2 500 19 11/16 33.0 72.6 1.9 67.3 1 19.0 3/4
FW-75-7 M52~M76 5,800~11,300 580~1,130 4,380~8,330 12,000 3,000 63.5 2 1/2 610 24 1/64 60.0 132.0 2.1 74.9 1 19.0 3/4
FW-100-1 M64~M100 11,000~16,000 1,100~1,600 8,113~11,800 17,000 2,500 63.5 2 1/2 700 27 9/16 85.0 188.7 3.2 114.1 1 25.4 1
* 모든 모델은 더블 클러치 타입입니다.

치수
그림
번호

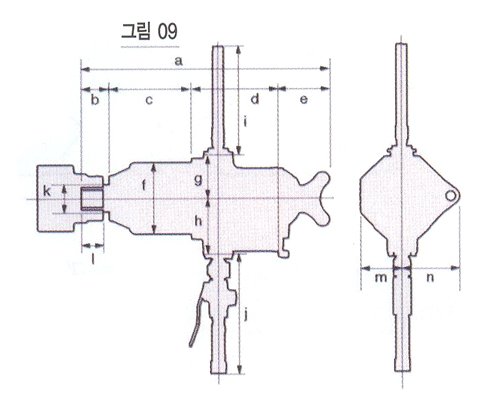

모델 a b c d e f g h i j k l m n
09 FW-50-7 500 50 220 110 120 142 100 120 298 340 49.8 40 90 100
09 FW-75-7 608 68 264 134 142 175 120 150 298 340 84 58 164 107
09 FW-100 710 77 253 232 148 212 130 160 316 358 80 58 118 165

모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

비트 생크
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

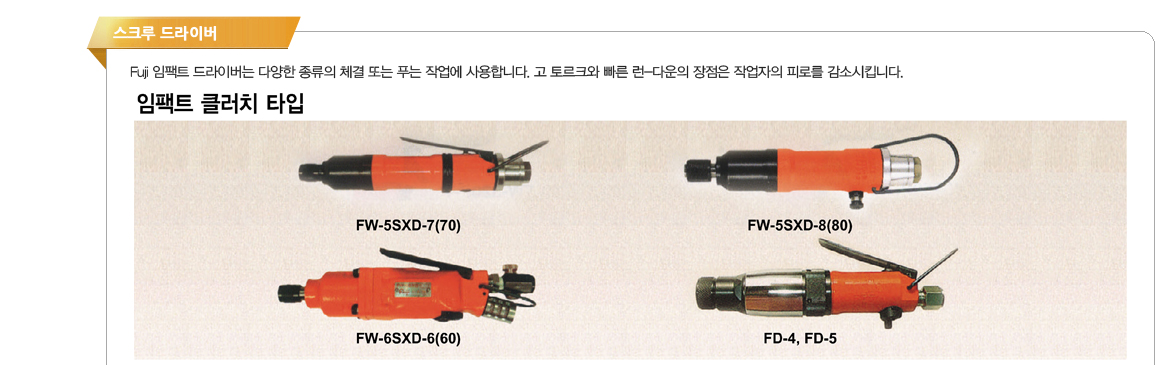

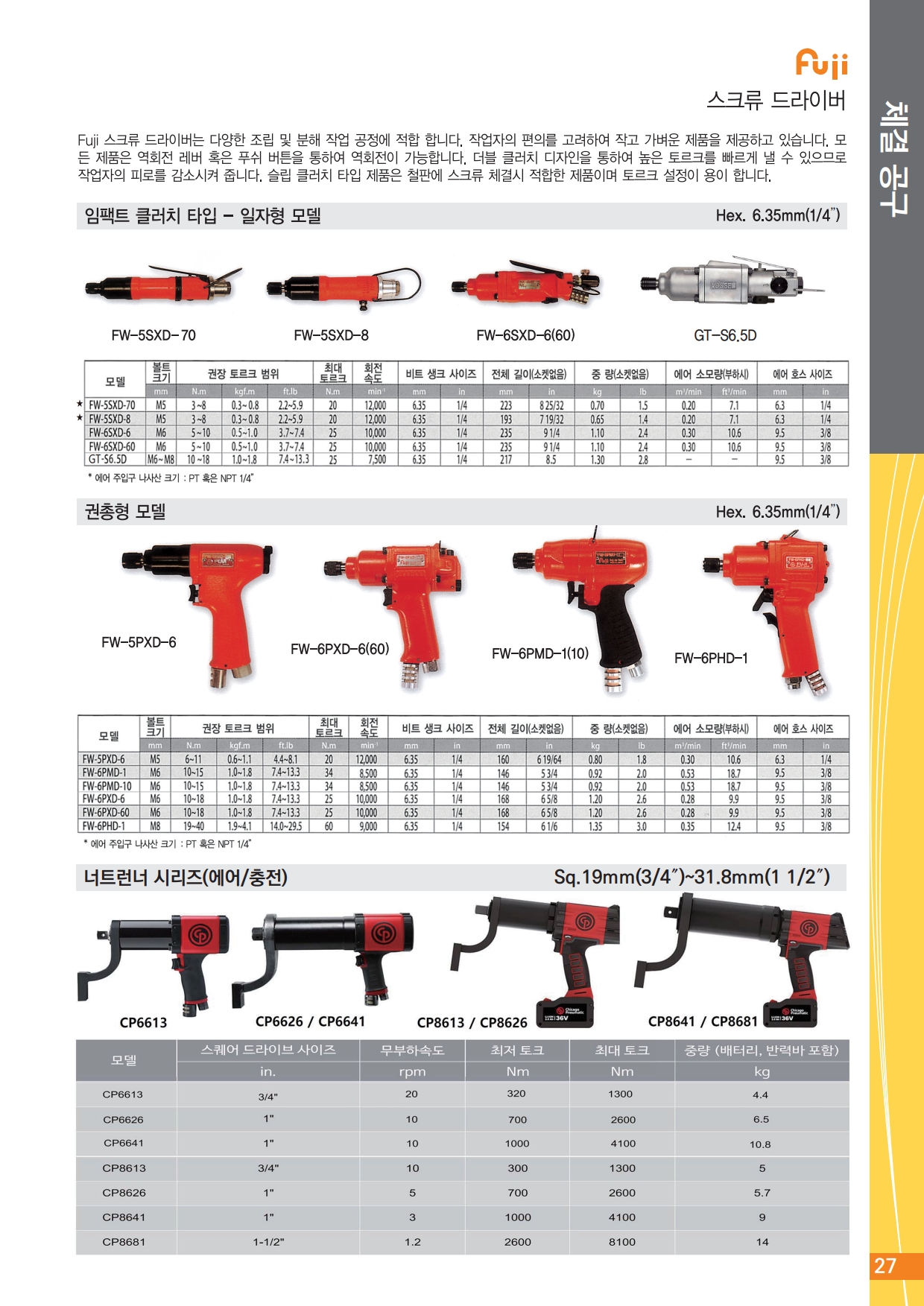

스트레이트 모델

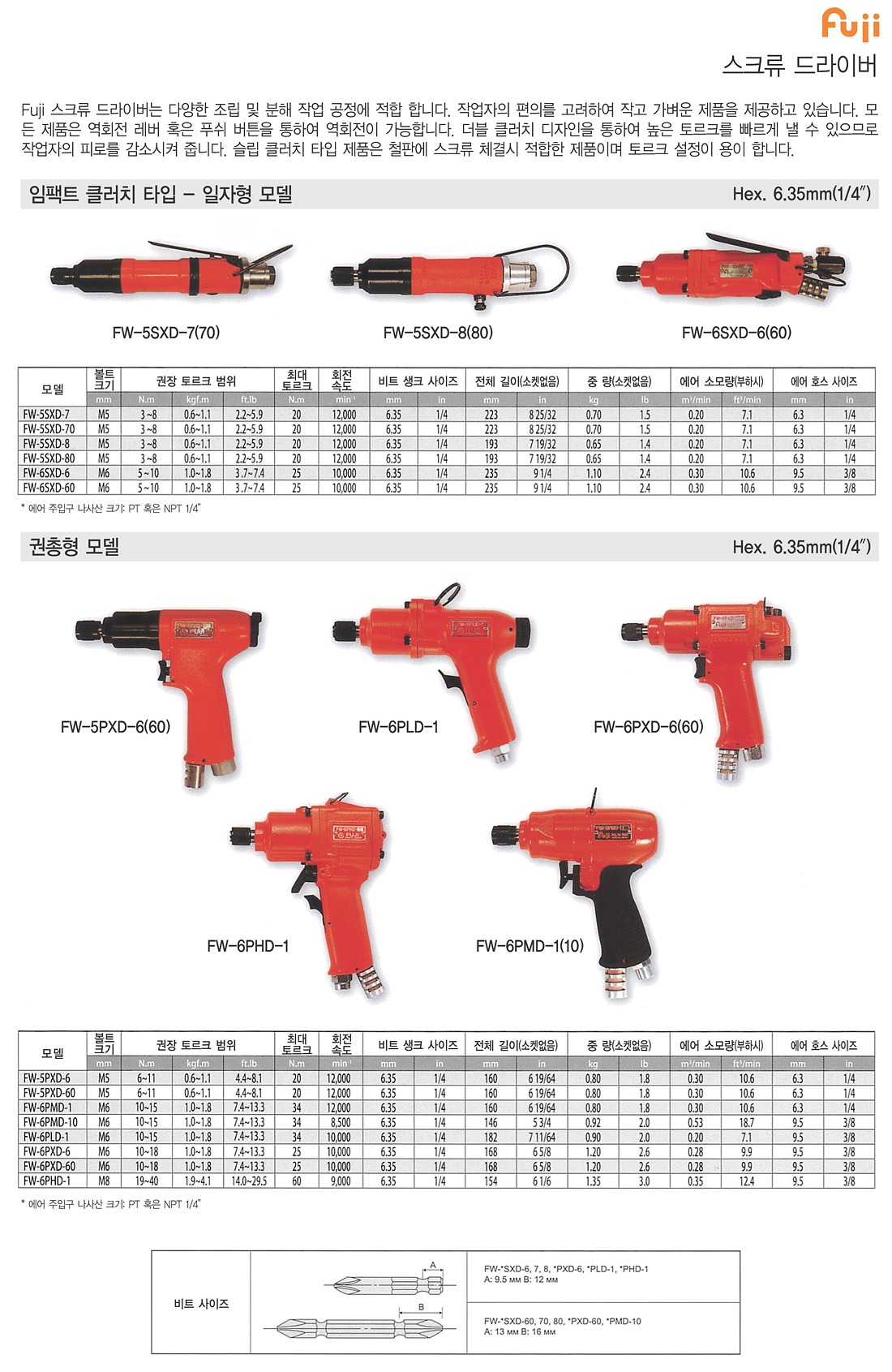

FW-5SXD-7 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 223 8 25/32 0.70 1.5 0.20 7.1 6.3 1/4
FW-5SXD-70 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 223 8 25/32 0.70 1.5 0.20 7.1 6.3 1/4
FW-5SXD-8 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 193 7 19/32 0.65 1.4 0.20 7.1 6.3 1/4
FW-5SXD-80 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 193 7 19/32 0.65 1.4 0.20 7.1 6.3 1/4
FW-6SXD-6 M6 10~18 1.0~1.8 7.4~13.3 48 10,000 6.35 1/4 235 9 1/4 1.10 2.4 0.30 10.6 9.5 3/8
FW-6SXD-60 M6 10~18 1.0~1.8 7.4~13.3 48 10,000 6.35 1/4 235 9 1/4 1.10 2.4 0.30 10.6 9.5 3/8

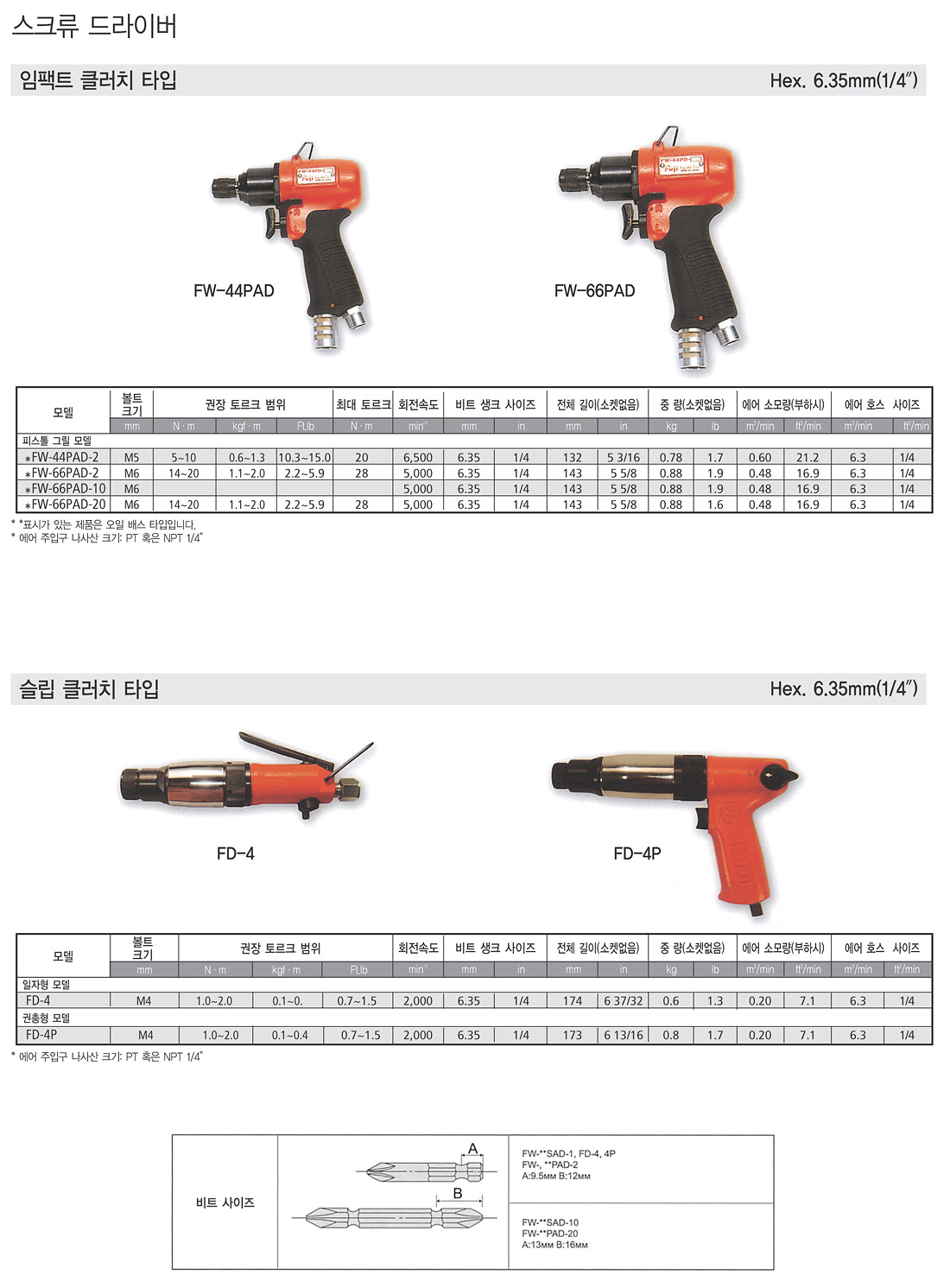

FD-4 M4 1~4 0.1~0.4 0.7~3.0 - 2,000 6.35 1/4 174 6 27/32 0.6 1.3 0.20 7.1 - -
FD-5 M5 6~12 0.6~1.2 4.4~8.9 - 1,600 6.35 1/4 233 9 11/64 1.0 2.2 0.30 10.6 - -
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4". * 에어 호스크기 : 6.3 mm(1/4").

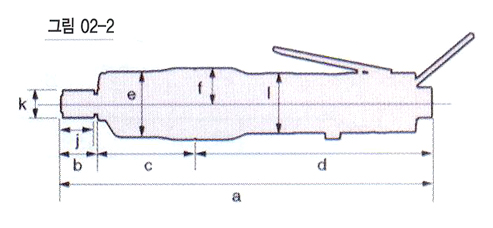

치수
그림번호 모델 a b c d e f j k l
02-2 FW-5SXD-7(70) 223 24 50 149 34 18 21 18 33
02-2 FW-5SXD-8(80) 194 27 50 117 34 18 21 18 33
02-2 FW-6SXD-6(60) 235 27 57 151 44 24 21 18 49.5

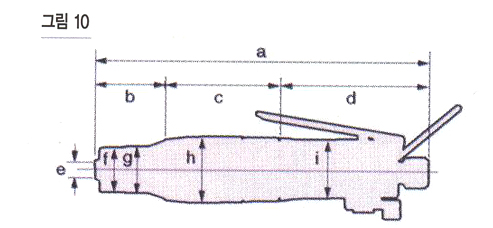

그림번호 모델 a b c d e f g h i
10 FD-4 174 38.5 64 71.5 7.4 25 26 37 32
10 FD-5 233 45.0 92 96 7.4 25 32 42 38


모델 볼트크기 권장 토르크 밤위 최대 토르크 회전수

비트 생크
크기

전체길이
(소켓없음)
무게
(소켓없음)
에어 소모량
(부하시)
에어호스크기
mm N.m kgf.m ft.lb N.m min-¹ mm in mm in kg lb m³/min ft³/min mm in

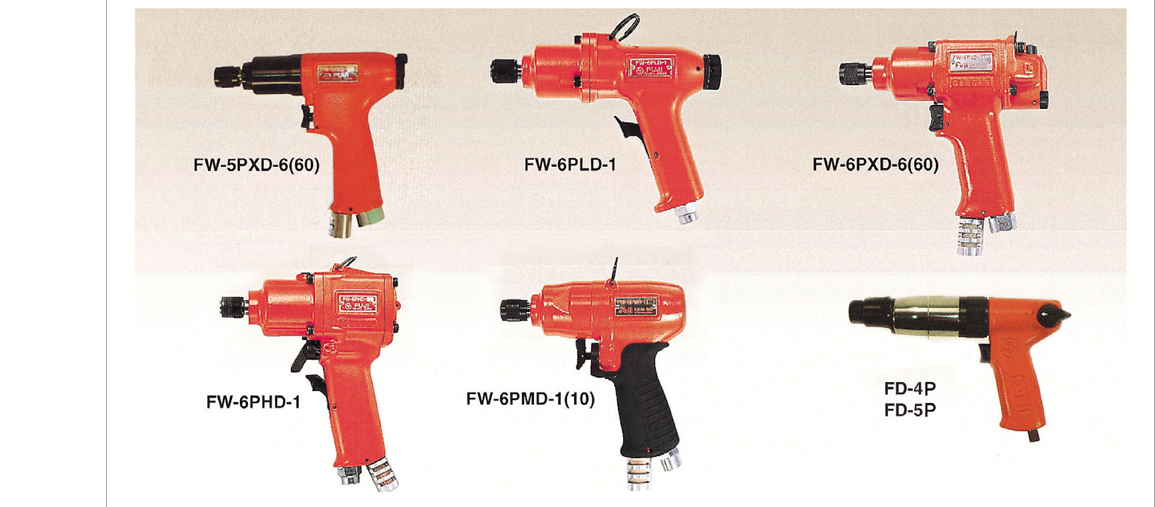

피스톨 그립 모델
FW-5PXD-6 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 160 6 19/64 0.80 1.8 0.30 10.6 6.3 1/4
FW-5PXD-60 M5 6~11 0.6~1.1 4.4~8.1 28 12,000 6.35 1/4 160 6 19/64 0.80 1.8 0.30 10.6 6.3 1/4
FW-6PMD-1 M6 11~22 1.1~2.2 8.1~16.2 61 8,500 6.35 1/4 146 5 3/4 0.92 2.0 0.53 18.7 9.5 3/8
FW-6PMD-10 M6 11~22 1.1~2.2 8.1~16.2 61 8,500 6.35 1/4 146 5 3/4 0.92 2.0 0.53 18.7 9.5 3/8
FW-6PLD-1 M6 11~22 1.1~2.2 8.1~16.2 61 10,000 6.35 1/4 182 7 11/64 0.90 2.0 0.20 7.1 9.5 3/8
FW-6PXD-6 M6 10~18 1.0~1.8 7.4~13.3 48 10,000 6.35 1/4 168 6 5/8 1.20 2.6 0.28 9.9 9.5 3/8
FW-6PXD-60 M6 10~18 1.0~1.8 7.4~13.3 48 10,000 6.35 1/4 168 6 5/8 1.20 2.6 0.28 9.9 9.5 3/8
FW-6PHD-1 M8~M10 19~40 1.9~4.1 14.0~29.5 120 8,500 6.35 1/4 154 6 1/6 1.40 3.1 0.35 12.4 9.5 3/8
FD-4P M4 1~4 0.1~0.4 0.7~3.0 - 2,000 6.35 1/4 173 6 13/16 0.8 1.7 0.20 7.1 - -
FD-5P M5 6~12 0.6~1.2 4.4~8.9 - 1,600 6.35 1/4 216 8 1/2 1.2 2.6 0.30 10.6 - -
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4".

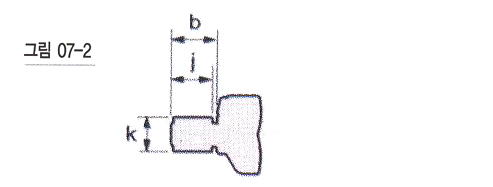

치수
그림
번호
모델 a b c d e f h i j k o
07-2 FW-5PXD-6(60) 160 24.0 49.5 86.5 34 18.0 137 155 21 18 36
07-2 FW-6PMD-1(10) 146 24.0 48.0 74.0 42 23.5 145 168 21 18 38
07-2 FW-6PLD-1 180 23.5 52.5 104.0 42 30.0 122 152 20 19 35
07-2 FW-6PXD-6(60) 177 27.0 57.0 93.0 44 24.0 146 181 21 18 40
07-2 FW-6PHD-1 154 24.0 62.0 68.0 50 29.0 162 198 21 19 43

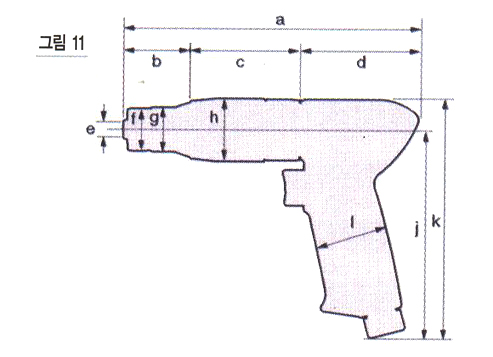

그림
번호
모델 a b c d e f g h i k l
11 FD-4P 173 39 64 70 7.4 25 26 37 125 143 42
11 FD-5P 210 45 92 73 7.4 25 32 42 130 150 42

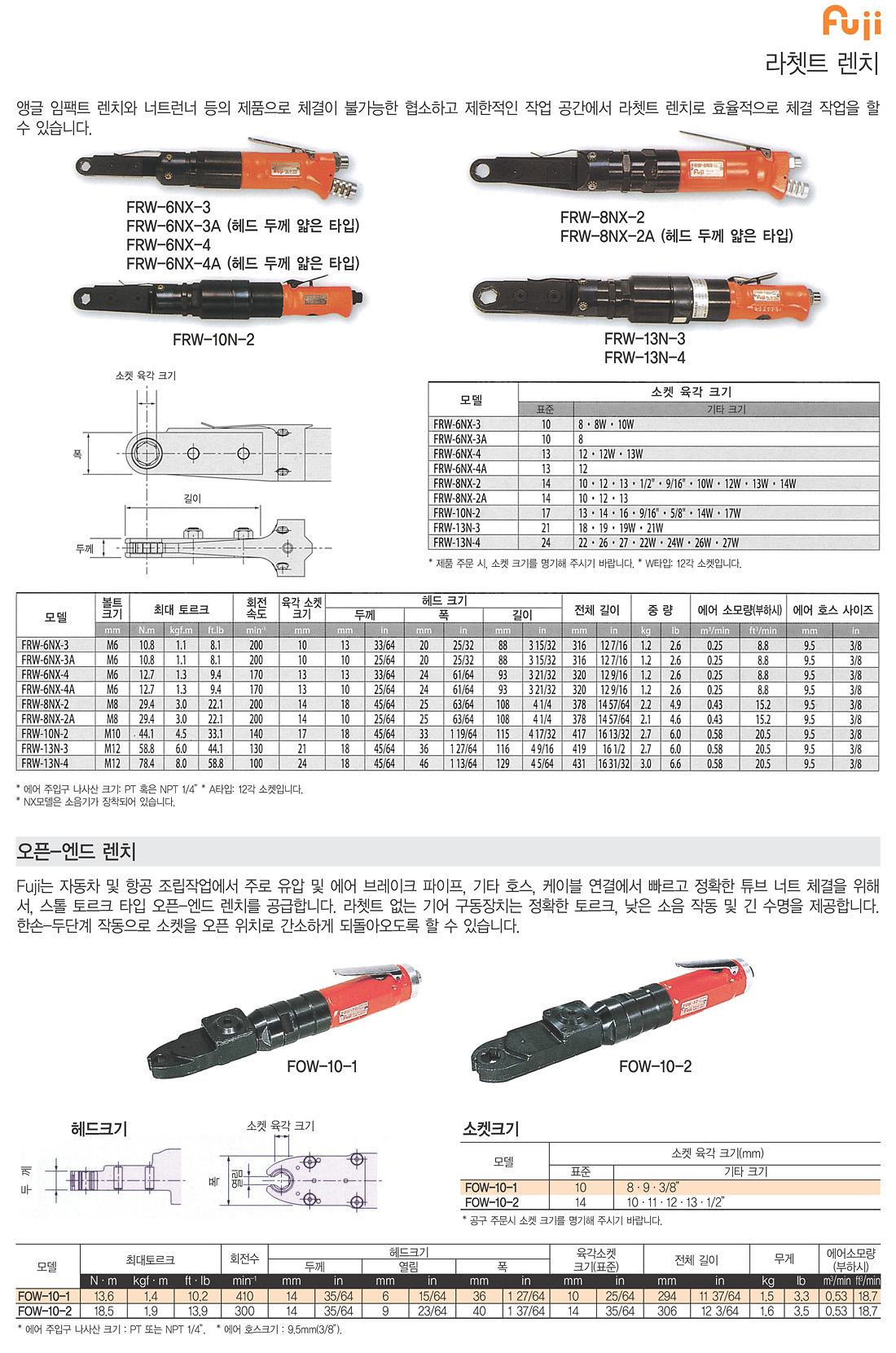

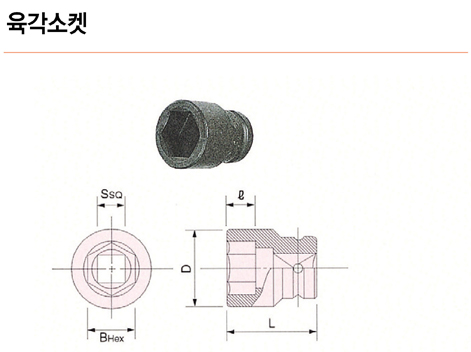

소켓크기

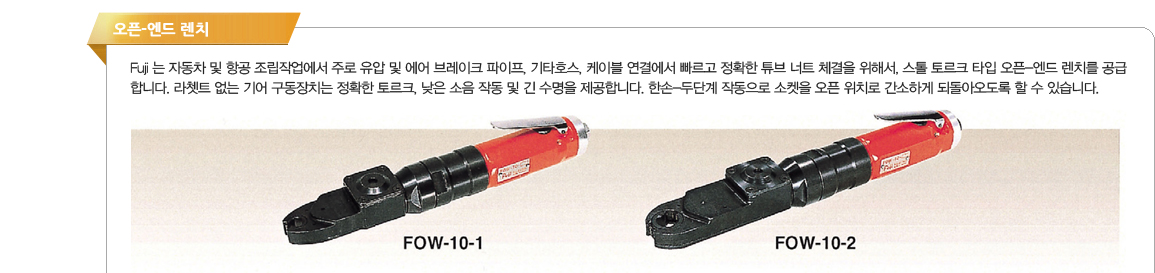

모델 소켓 육각 크기(mm)
표준 기타 크기
FOW-10-1 10 8 . 9 . 3/8"
FOW-10-2 14 10 . 11 . 12 . 13 . 1/2"
* 공구 주문시 소켓 크기를 명기해 주시기 바랍니다.

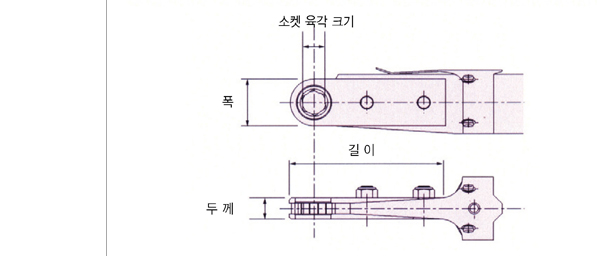

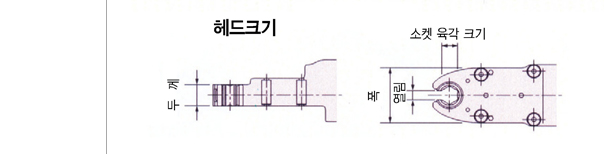

모델 최대 토르크 회전수 헤드크기 육각소켓크기(표준) 전체 길이 무게 에어소모량
(부하시)
두께 열림
N.m kgf.m ft.lb min-¹ mm in mm in mm in     mm in kg lb m³/min ft³/min
FOW-10-1 13.6 1.4 10.2 410 14 35/64 6 15/64 36 1 27/64 10 25/64 294 11 37/64 1.5 3.3 0.53 18.7
FOW-10-2 18.5 1.9 13.9 300 14 35/64 9 23/64 40 1 37/64 14 35/64 306 12 3/64 1.6 3.5 0.53 18.7
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4". * 에어 호스크기 : 9.5mm(3/8").

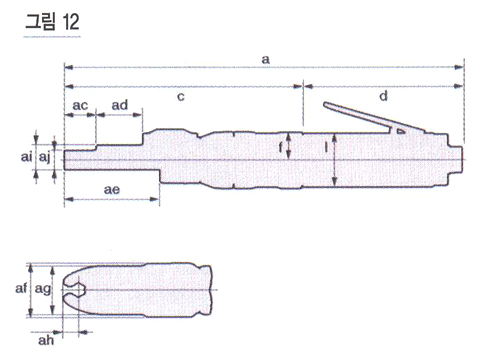

치수
그림
번호
모델 a c d f l ac ad ae af ag ai aj ah
12 FOW-10-1 294 177 117 21 40 23.5 34.4 71 40 36 18 14 10.5
12 FOW-10-2 306 189 117 21 40 28.0 42.0 83 40 40 18 14 14.0

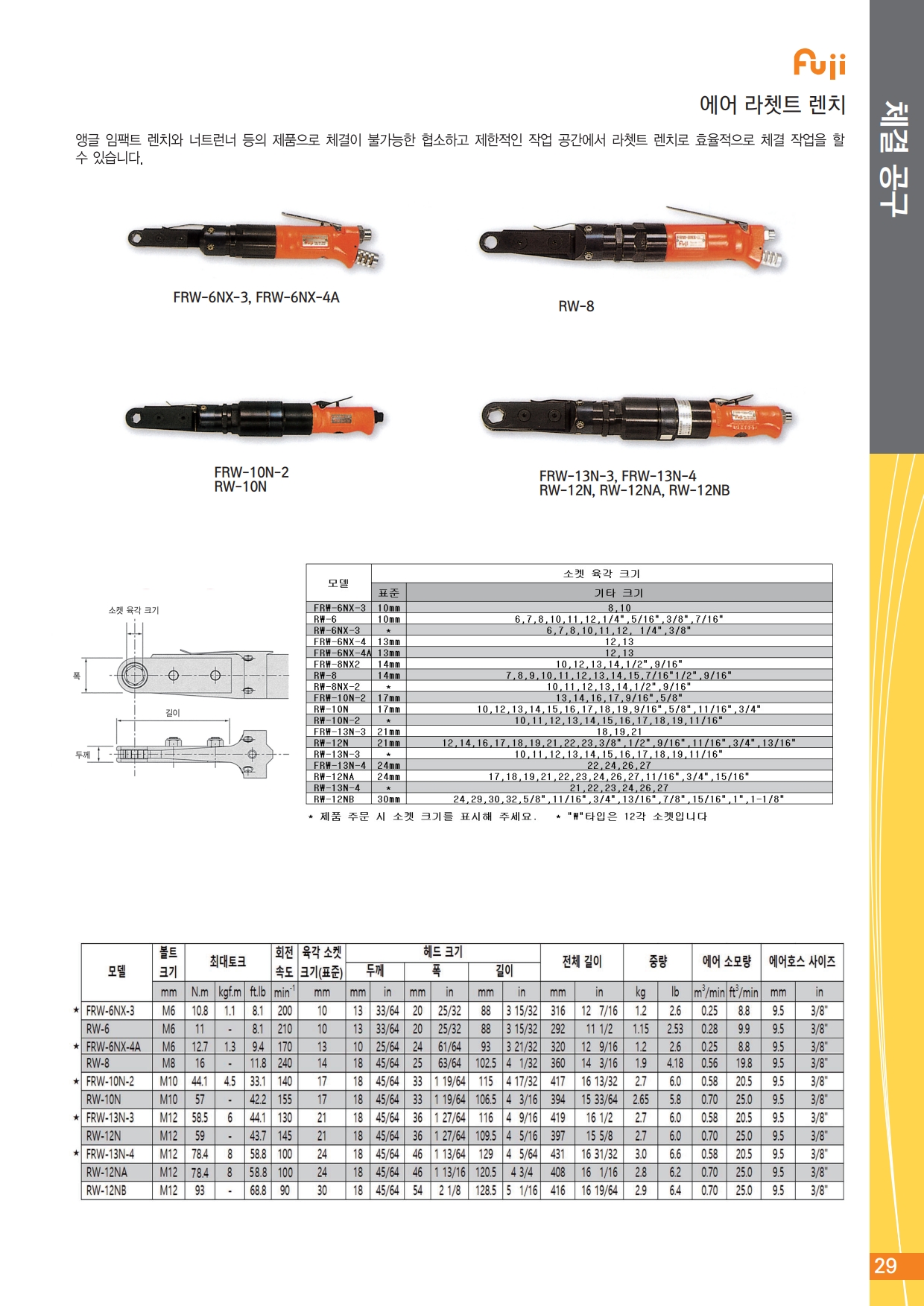

소켓크기
모델 소켓 육각 크기(mm)
표준 기타 크기
FRW-6NX-3 10 8 . 8W . 10W
FRW-6NX-3A 10 8
FRW-6NX-4 13 12 . 12W . 13W
FRW-6NX-4A 13 12
FRW-8NX-2 14 10 . 12 . 13 . 1/2" . 9/16" . 10W . 12W . 13W . 14W
FRW-8NX-2A 14 10 . 12 . 13
FRW-10N-2 17 13 . 14 . 16 . 9/16" . 5/8" . 14W . 17W
FRW-13N-3 21 18 . 19 . 19W . 21W
FRW-13N-4 24 22 . 26 . 27 . 22W . 24W . 26W . 27W
* 공구 주문시 소켓 크기를 명기해 주시기 바랍니다. * W 타입 : 12각 소켓

모델 볼트크기 최대 토르크 회전수 육각 소켓크기
헤드크기 전체 길이 무게 에어소모량
(부하시)
두께 길이
mm N.m kgf.m ft.lb min-¹ mm mm in mm in mm in mm in kg lb m³/min ft³/min
FRW-6NX-3 M6 10.8 1.1 8.1 200 10 13 33/64 20 25/32 88 3 15/32 316 12 7/16 1.2 2.6 0.25 8.8
FRW-6NX-3A M6 10.8 1.1 8.1 200 10 10 25/64 20 25/32 88 3 15/32 302 11 57/64 1.2 2.6 0.25 8.8
FRW-6NX-4 M6 12.7 1.3 9.4 170 13 13 33/64 20 25/32 93 3 21/32 320 12 9/16 1.2 2.6 0.25 8.8
FRW-6NX-4A M6 12.7 1.3 9.4 170 13 10 25/64 20 25/32 93 3 21/32 302 11 57/64 1.2 2.6 0.25 8.8
FRW-8NX-2 M8 29.4 3.0 22.1 200 14 18 45/64 25 63/64 108 4 1/4 378 14 57/64 2.2 4.9 0.43 15.2
FRW-8NX-2A M8 29.4 3.0 22.1 200 14 10 25/64 25 63/64 108 4 1/4 378 14 57/64 2.1 4.6 0.43 15.2
FRW-10N-2 M10 44.1 4.5 33.1 140 17 18 45/64 33 1 19/64 115 4 17/32 401 15 51/64 2.7 6.0 0.58 20.5
FRW-13N-3 M12 58.8 6.0 44.1 130 21 18 45/64 36 1 27/64 116 4 9/16 401 15 51/64 2.7 6.0 0.58 20.5
FRW-13N-4 M12 78.4 8.0 58.8 100 24 18 45/64 46 1 13/64 129 4 5/64 408 16 5/64 3.0 6.6 0.58 20.5
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4". * 에어 호스크기 : 9.5mm(3/8"). * "A"타입 : 헤드 두께가 얇은 타입

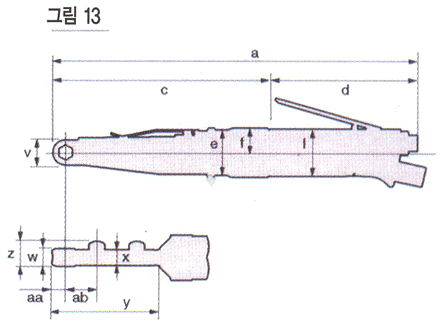

치수
그림
번호
모델 a c d e f l v w x y z aa ab
13 FRW-6NX-3(3A) 316.0 182.0 134 38.6 21.5 32 20 13(10) 13(10) 88.0 20.2(15.2) 10.0 28.0
13 FRW-6NX-4(4A) 320.0 186.0 134 38.6 21.5 32 24 13(10) 13(10) 92.7 20.2(15.2) 12.0 30.7
13 FRW-8NX-2(2A) 380.0 217.0 163 46.0 25.0 48 25 18(10) 16(10) 108/0 20.2(15.2) 12.5 32.0
13 FRW-10N-2 417.0 228.0 189 46.0 29.0 32 33 18 16 115.0 25.5 16.5 37.5
13 FRW-13N-3 418.5 229.5 189 46.0 29.0 32 36 18 16 116.0 25.5 18.0 37.5
13 FRW-13N-4 431.0 242.0 189 46.0 29.0 32 46 18 16 129.0 25.5 23.0 45.0

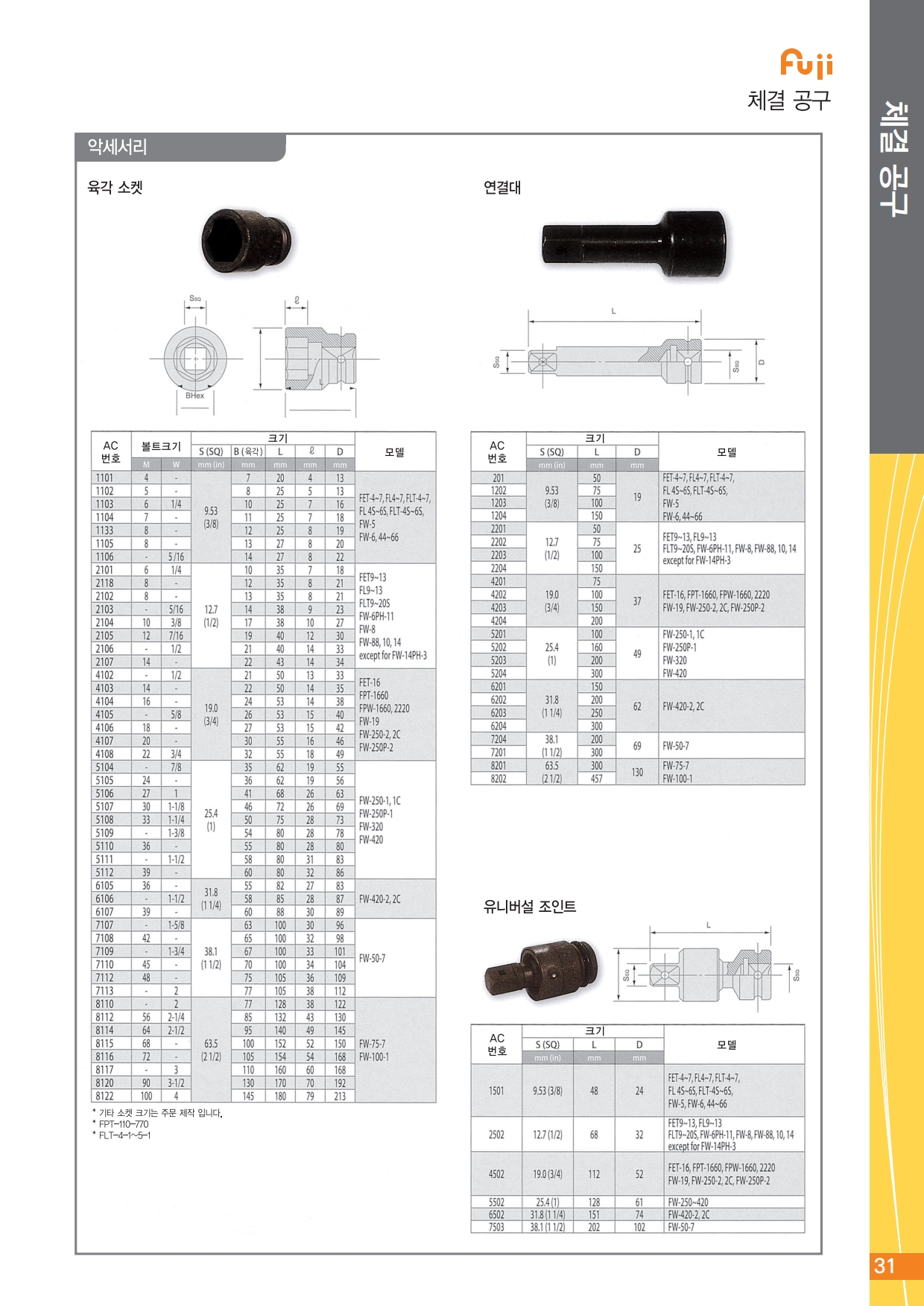

AC 번호 볼트크기 크기 모델
S(SQ) B(육각) L D
M W mm(in) mm mm mm mm
1101 4 - 9.53
(3/8)
7 20 4 13 FET-44-77
FET-777
FPT-440-770
FPW-330-770
FW-5
FW-6 FW-44~66
1102 5 - 8 25 5 13
1103 6 1/4 10 25 7 16
1104 7 - 11 25 7 18
1133 8 - 12 25 8 19
1105 8 - 13 27 8 20
1106 - 5/16 14 27 8 22
2101 6 1/4 12.7
(1/2)
10 35 7 18 FET-88~133
FET-888~1333
FPT-880~1330
FPW-880~1330
FW-6PH-11
FW-8
FW-88 FW-10,14
FW-14PH-3 제외한
2118 8 - 12 35 8 21
2102 8 - 13 35 8 21
2103 - 5/16 14 38 9 23
2104 10 3/8 17 38 10 27
2105 12 7/16 19 40 12 30
2106 - 1/2 21 40 14 33
2107 14 - 22 43 14 34
4102 - 1/2 19.0
(3/4)
21 50 13 33 FPW-1660, 2220
FW-19
FW-250-2, 2C
FW-250P-2
4103 14 - 22 50 14 35
4104 16 - 24 53 14 38
4105 - 5/8 26 53 15 40
4106 18 - 27 53 15 42
4107 20 - 30 55 16 46
4108 22 3/4 32 55 18 49
5104 - 7/8 25.4
(1)
35 62 19 55 FW-250-1, 1C
FW-250P-1
FW-320
FW-420
5105 24 - 36 62 19 56
5106 27 1 41 68 26 63
5107 30 1-1/8 46 72 26 69
5108 33 1-1/4 50 75 28 73
5109 - 1-3/8 54 80 28 78
5110 36 - 55 80 28 80
5111 - 1-1/2 58 80 31 83
5112 39 - 60 80 32 86
6105 36 - 31.8
(1 1/4)
55 82 27 83 FW-420-2, 2C
6106 - 1-1/2 58 85 28 87
6107 39 - 60 88 30 89
7107 - 1-5/8 38.1
(1 1/2)
63 100 30 96 FW-50-6
7108 42 - 65 100 32 98
7109 - 1-3/4 67 100 33 101
7110 45 - 70 100 34 104
7112 48 - 75 105 36 109
7113 - 2 77 105 38 112
8110 - 2 63.5
(2 1/2)
77 128 38 122 FW-75-6
FW-100
8112 56 2-1/4 85 132 43 130
8114 64 2-1/2 95 140 49 145
8115 68 - 100 152 52 150
8116 72 - 105 154 54 168
8117 - 3 110 160 60 168
8120 90 3-1/2 130 170 70 192
8122 100 4 145 180 79 213
* 기타 소켓 크기는 요청에 의해서 가능합니다.

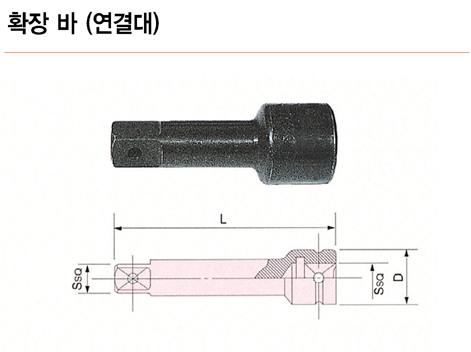

AC 번호 크기 모델
S(SQ) L D
mm(in) mm mm
1201 9.53
(3/8)
50 19 FET-44-77
FET-777
FPT-440-770
FPW-330-770
FW-5
FW-6 FW-44~66
1202 75
1203 100
1204 150
2201 12.7
(1/2)
50 25 FET-88~133
FET-888~1333
FPT-880~1330
FPW-880~1330
FW-6PH-11
FW-8
FW-88 FW-10,14
FW-14PH-3 제외한
2202 75
2203 100
2204 150
4201 19.0
(3/4)
75 37 FPW-1660, 2220
FW-19
FW-250-2, 2C
FW-250P-2
4202 100
4203 150
4204 200
5201 25.4
(1)
100 49 FW-250-1, 1C
FW-250P-1
FW-320
FW-420
5202 160
5203 200
5204 300
6201 31.8
(1 1/4)
150 62 FW-420-2, 2C
6202 200
6203 250
6204 300
7204 38.1
(1 1/2)
200 69 FW-50-6
7201 300
8201 63.5
(2 1/2)
300 130 FW-75-6
FW-100
8202 457

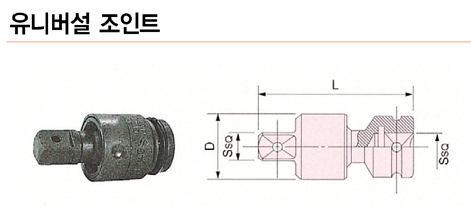

AC 번호 크기 모델
S(SQ) L D
mm(in) mm mm
1501 9.53
(3/8)
48 24 FET-44-77
FET-777
FPT-440-770
FPW-330-770
FW-5
FW-6 FW-44~66
2502 12.7
(1/2)
68 32 FET-88~133
FET-888~1333
FPT-880~1330
FPW-880~1330
FW-6PH-11
FW-8
FW-88 FW-10,14
FW-14PH-3 제외한
4502 19.0
(3/4)
112 52 FPW-1660, 2220
FW-19
FW-250-2, 2C
FW-250P-2
5502 25.4
(1)
128 61 FW-250~420
6502 31.8
(1 1/4)
151 74 FW-420-2, 2C
7503 38.1
(1 1/2)
202 102 FW-50-6

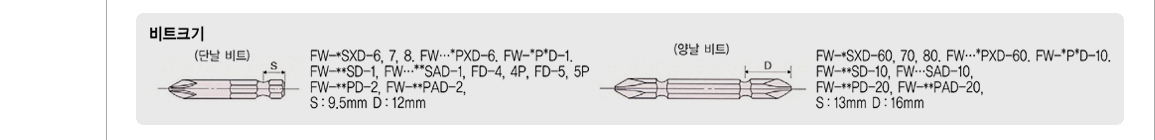

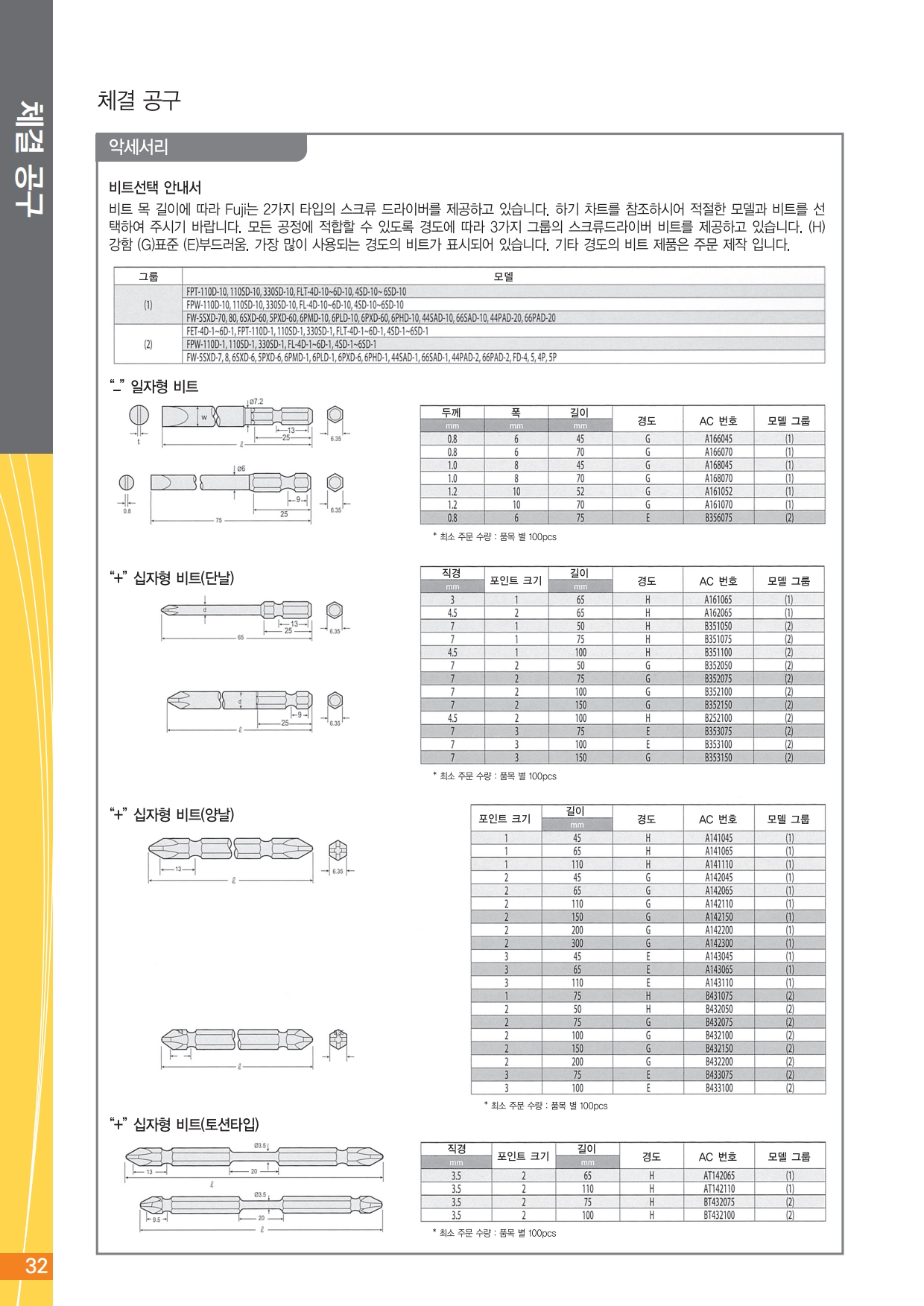

그룹 모델
A FET-44D-20, 55D-20, 66D-20, FPT-330D-10, 440D-10,550D-10, 660D-10, 440SD-10, 550SD-10, 660SD-10, FPW-330D-10, 440D-20, 550D-20, 660D-30, 770D-20
FPW-110SD-10,330SD-10, 400SD-10, 440SD-10, 550SD-10, 660SD-10, FW-5SXD-70, -80, FW-6SXD-60, 5PXD-60, 6PMD-60, 6PMD-10, 6PLD-10, 6PXD-60, 6PHD-10
FW-44SD-10, 44SAD-10, 66SD-10, 66SAD-10, FW-44PD-20, 66PD-20, 66PAD-20
B FET-44D-2, 55D-2, 66D-2, FPT-330D-1, 440D-1, 550D-1, 660D-1, 440SD-1, 550SD-1, 660SD-1, FPW-330D-1, 440D-2, 550D-2, 660D-3, 770D-2
FPW-110SD-1, 330SD-1, 400SD-1,440SD-1 550SD-1, 660SD-1, FW-5SXD-7, -8, FW-6SXD-6, 5PXD-6, 6PMD-1, 6PLD-1, 6PXD-6, 6PHD-1
FW-44SD-1, 44SAD-1, 66SD-1, FW-44PD-2, 44PAD-2, 66PD-2, FD-4, FD-5, FD-4P, -5P
* 열처리 등급에 따른 비트 경도분류 : H(고온), G(표준), E(저온)

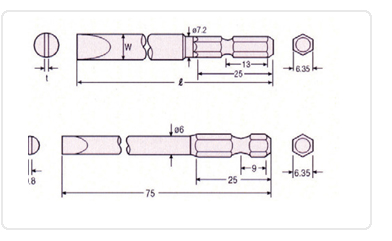

"-"자 비트
두께 길이 경도 AC 번호 모델 그룹
mm mm mm
0.8 6 45 G A16-6X45 A
0.8 6 70 G A16-6X70 A
1.0 8 45 G A16-8X45 A
1.0 8 70 G A16-8X70 A
1.2 10 52 G A16-10X52 A
1.2 10 70 G A16-10X70 A
0.8 6 75 E B35-6X75 B
* 최소 주문 수량 : 품목별 100개

"+"자 비트 (단날)
지름 포인트크기 길이 경도 AC 번호 모델 그룹
mm mm
3 1 65 H A16-1X65 A
4.5 2 65 H A16-2X65 A
7 1 50 H B35-1X50 B
7 1 75 H B35-1X75 B
4.5 1 100 H B35-1X100 B
7 2 50 G B35-2X50 B
7 2 75 G B35-2X75 B
7 2 100 G B35-2X100 B
7 2 150 G B35-2X150 B
4.5 2 100 H B25-2X100 B
7 3 75 E B35-3X75 B
7 3 100 E B35-3X100 B
7 3 150 G B35-3X150 B
* 최소 주문 수량 : 품목별 100개

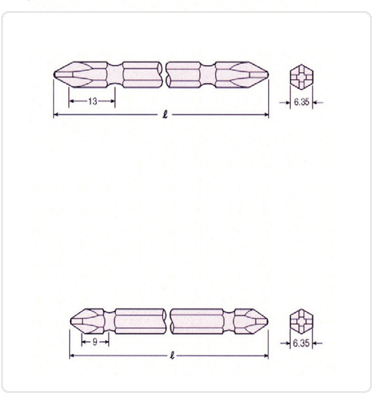

"+"자 비트 (양날)
포인트크기 길이 경도 AC 번호 모델 그룹
mm
1 45 H A14-1X45 A
1 65 H A14-1X65 A
1 110 H A14-1X110 A
2 45 G A14-2X45 A
2 65 G A14-2X65 A
2 110 G A14-2X110 A
2 150 G A14-2X150 A
2 200 G A14-2X200 A
2 300 G A14-2X300 A
3 45 E A14-3X45 A
3 65 E A14-3X65 A
3 110 E A14-3X110 A
1 75 H B43-1X75 B
2 50 H B43-2X50 B
2 75 G B43-2X75 B
2 100 G B43-2X100 B
2 150 G B43-2X150 B
2 200 G B43-2X200 B
3 75 E B43-3X75 B
3 100 E B43-3X100 B
* 최소 주문 수량 : 품목별 100개

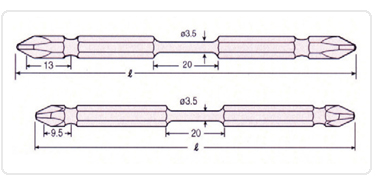

"+"자 비트 (양날)
지름 포인트크기 길이 경도 AC 번호 모델 그룹
mm mm
3.5 2 65 H AT14-2X65 A
3.5 2 110 H AT14-2X110 A
3.5 2 75 H BT43-2X75 B
3.5 2 100 H BT43-2X100 B
* 최소 주문 수량 : 품목별 100개

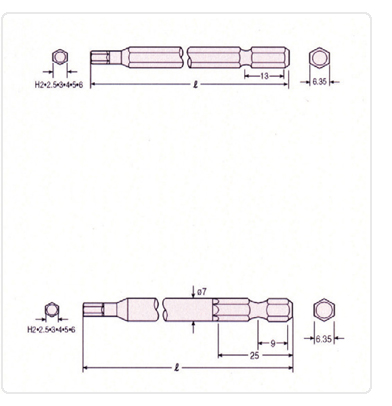

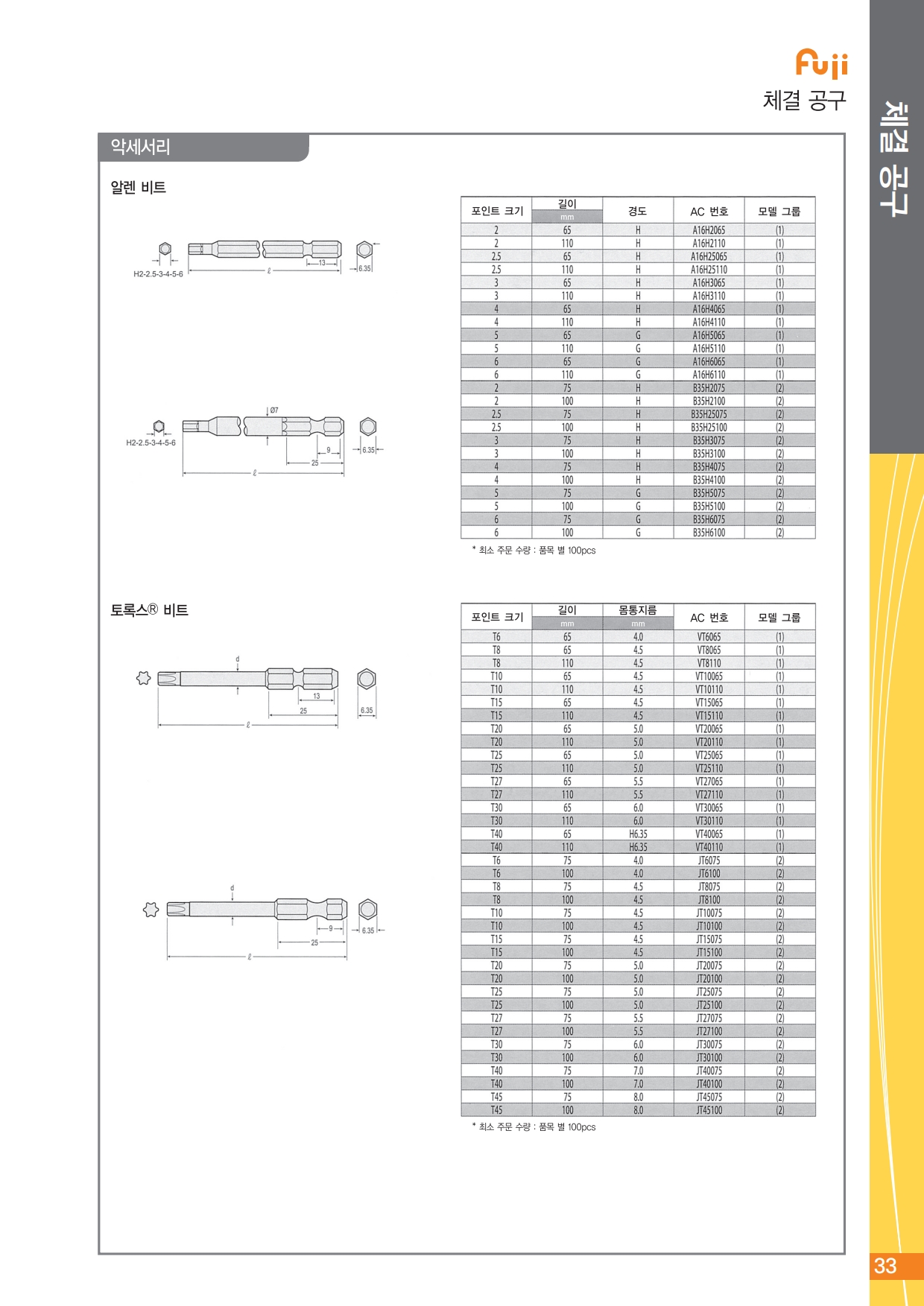

알렌 비트
육각크기 길이 경도 AC 번호 모델 그룹
mm mm
2 65 H A16H-2X65 A
2 110 H A16H-2X110 A
2.5 65 H A16H-2.5X65 A
2.5 110 H A16H-2.5X110 A
3 65 H A16H-3X65 A
3 110 H A16H-3X110 A
4 65 H A16H-4X65 A
4 110 H A16H-4X110 A
5 65 G A16H-5X65 A
5 110 G A16H-5X110 A
6 65 G A16H-6X65 A
6 110 G A16H-6X110 A
2 75 H B35H-2X75 B
2 100 H B35H-2X100 B
2.5 75 H B35H-2.5X75 B
2.5 100 H B35H-2.5X100 B
3 75 H B35H-3X75 B
3 100 H B35H-3X100 B
4 75 H B35H-4X75 B
4 100 H B35H-4X100 B
5 75 G B35H-5X75 B
5 100 G B35H-5X100 B
6 75 G B35H-6X75 B
6 100 G B35H-6X100 B
* 최소 주문 수량 : 품목별 100개

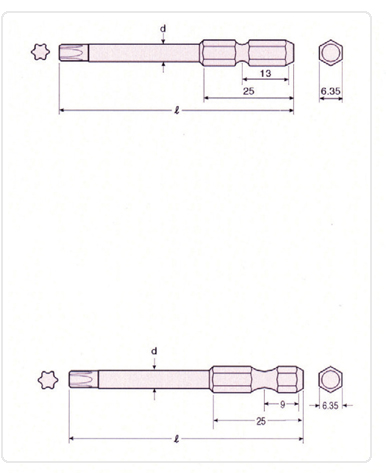

토록스ⓡ 비트
포인트 크기 길이 몽통지름 AC 번호 모델 그룹
mm mm
T6 65 4.0 VT-6X65 A
T8 65 4.5 VT-8X65 A
T8 110 4.5 VT-8X110 A
T10 65 4.5 VT-10X65 A
T10 110 4.5 VT-10X110 A
T15 65 4.5 VT-15X65 A
T15 110 4.5 VT-15X110 A
T20 65 5.0 VT-20X65 A
T20 110 5.0 VT-2X110 A
T25 65 5.0 VT-25X65 A
T25 110 5.0 VT-25X110 A
T27 65 5.5 VT-27X65 A
T27 110 5.5 VT-27X110 A
T30 65 6.0 VT-30X65 A
T30 110 6.0 VT-30X110 A
T40 65 H6.35 VT-40X65 A
T40 110 H6.35 VT-40X110 A
T6 75 4.0 JT-6X75 B
T6 100 4.0 JT-6X100 B
T8 75 4.5 JT-8X75 B
T8 100 4.5 JT-8X100 B
T10 75 4.5 JT-10X75 B
T10 100 4.5 JT-10X100 B
T15 75 4.5 JT-15X75 B
T15 100 4.5 JT-15X100 B
T20 75 5.0 JT-20X75 B
T20 100 5.0 JT-20X100 B
T25 75 5.0 JT-25X75 B
T25 100 5.0 JT-25X100 B
T27 75 5.5 JT-25X75 B
T27 100 5.5 JT-25X75 B
T30 75 6.0 JT-30X75 B
T30 100 6.0 JT-30X100 B
T40 75 7.0 JT-40X75 B
T40 100 7.0 JT-40X100 B
T45 75 8.0 JT-45X75 B
T45 100 8.0 JT-45X100 B
* 최소 주문 수량 : 품목별 100개

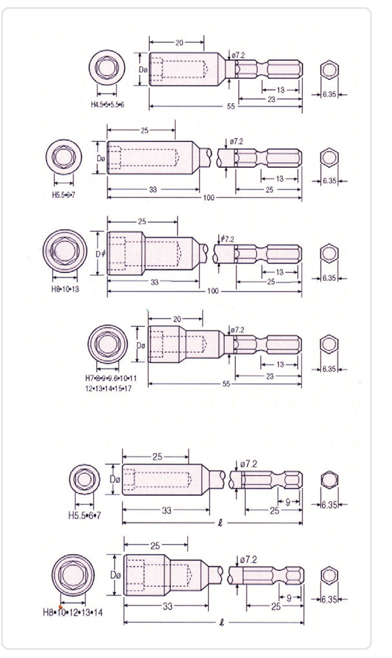

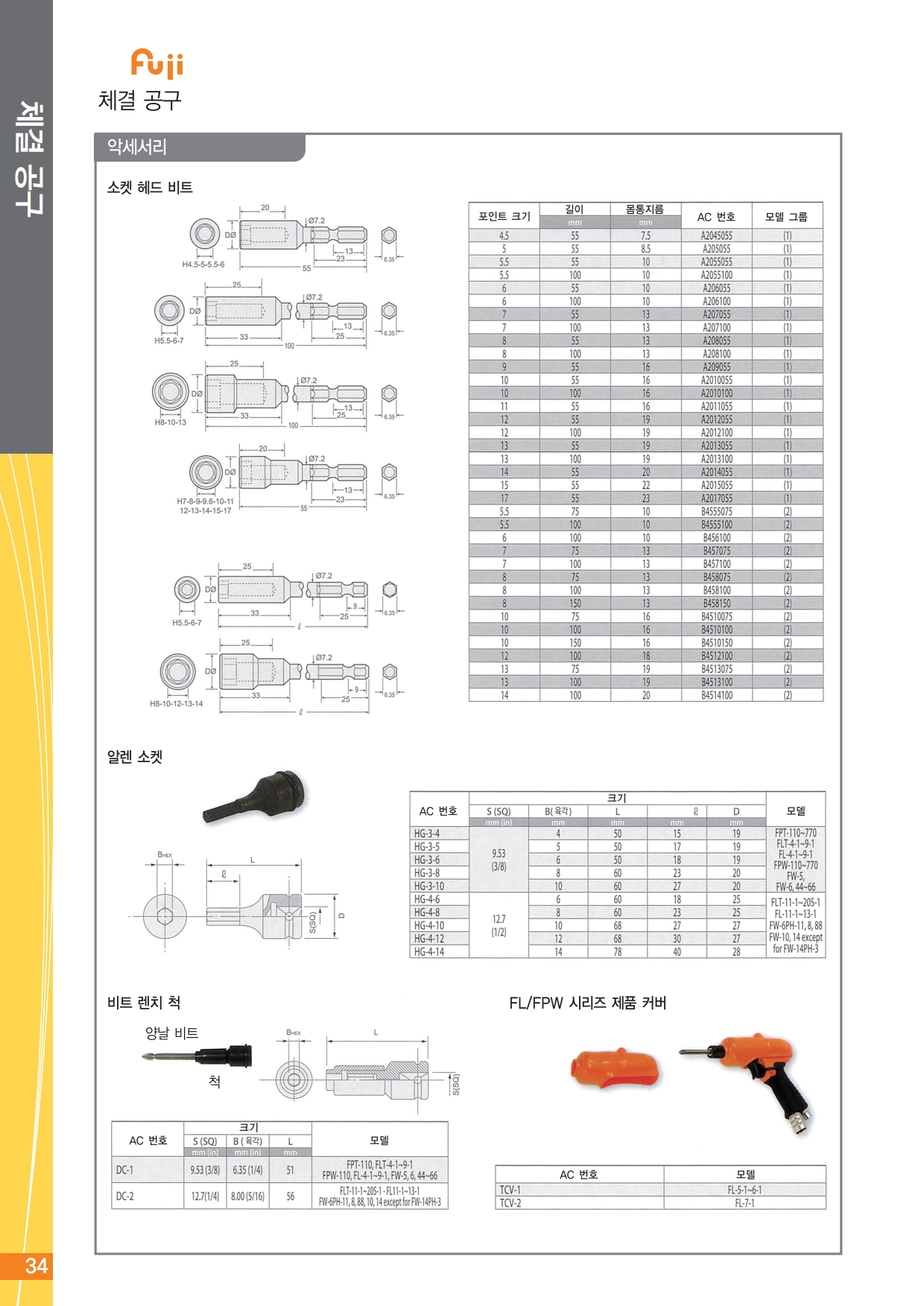

소켓 헤드 비트
육각크기 길이 몸체지름 AC 번호 모델 그룹
mm mm mm
4.5 55 7.5 A20-4.5X55 A
5 55 8,5 A20-5X55 A
5.5 55 10 A20-5.5X55 A
5.5 100 10 A20-5.5X100 A
6 55 10 A20-6X55 A
6 100 10 A20-6X100 A
7 55 13 A20-7X55 A
7 100 13 A20-7X100 A
8 55 13 A20-8X55 A
8 100 13 A20-8X100 A
9 55 16 A20-9X55 A
10 55 16 A20-10X55 A
10 100 16 A20-10X100 A
11 55 16 A20-11X55 A
12 55 19 A20-12X55 A
12 100 19 A20-12X100 A
13 55 19 A20-13X55 A
13 100 19 A20-13X100 A
14 55 20 A20-14X55 A
15 55 22 A20-15X55 A
17 55 23 A20-17X55 A
5.5 75 10 B45-5.5X75 B
5.5 100 10 B45-5.5X100 B
6 100 10 B45-6X100 B
7 75 13 B45-7X75 B
7 100 13 B45-7X100 B
8 75 13 B45-8X75 B
8 100 13 B45-8X100 B
8 150 13 B45-8X150 B
10 75 16 B45-10X75 B
10 100 16 B45-10X100 B
10 150 16 B45-10X150 B
12 100 18 B45-12X100 B
13 75 19 B45-13X75 B
13 100 19 B45-13X100 B
14 100 20 B45-14X100 B
* 최소 주문 수량 : 품목별 100개

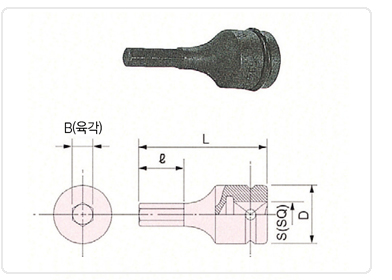

알렌 소켓
AC 번호 크기 모델
S(SQ) B(육각) L D
mm(in) mm mm mm mm
HG-3-4 9.53(3/8) 4 50 15 19 FET-44-77, FET-777
FPT-330-770
FPW-330-770
FW-5
FW-6, FW-44~66
HG-3-5 5 50 17 19
HG-3-6 6 50 18 19
HG-3-8 8 60 23 20
HG-3-10 10 60 27 20
HG-4-6 12.7(1/2) 6 60 18 25 FET-88~133, FET-888~1333
FPT-880-1330
FPW-880-1330
FW-6PH-11, PW-8, PW-88
FW-10, 14 FW-14PH-3 제외
HG-4-8 8 60 23 25
HG-4-10 10 68 27 27
HG-4-12 12 68 30 27
HG-4-14 14 78 40 28


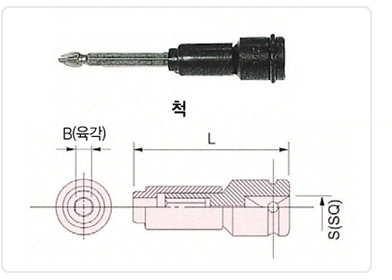

더블-엔드 비트
AC 번호 크기 모델
S(SQ) B(육각) L
mm(in) mm mm
DC-1 9.53(3/8) 6.35(1/4) 51 FET-44-77, FET-777
FPT-330-770
FPW-330-770
FW-5
FW-6, FW-44~66
DC-2 12.7(1/4) 8.00(5/16) 56 FET-88~133, FET-888~1333
FPT-880-1330
FPW-880-1330
FW-6PH-11, PW-8, PW-88
FW-10, 14 FW-14PH-3 제외

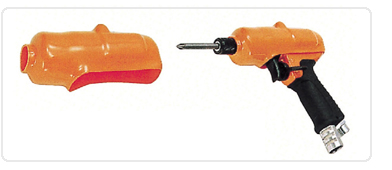

FPW 시리즈용 공구 커버
AC 번호 모델
TCV-1 FPW-440~550
TCV-2 FPW-660
