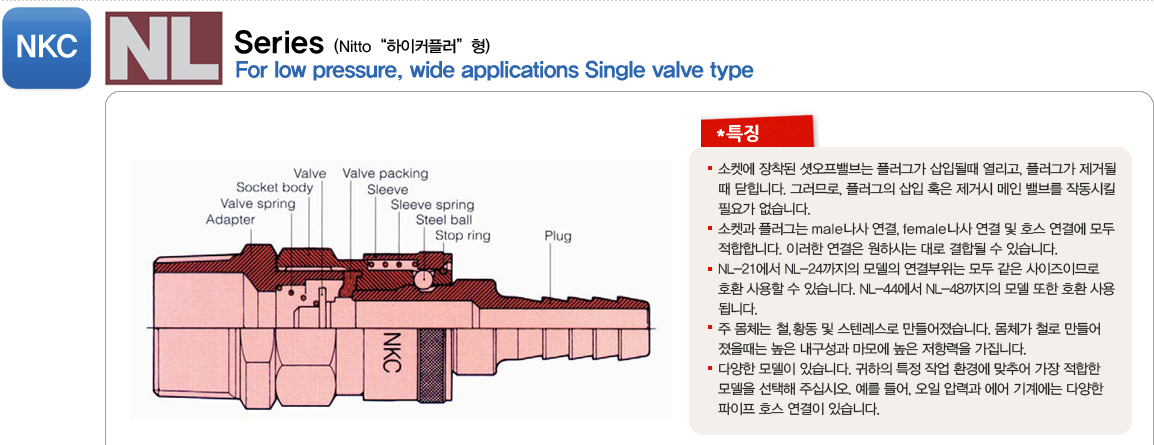

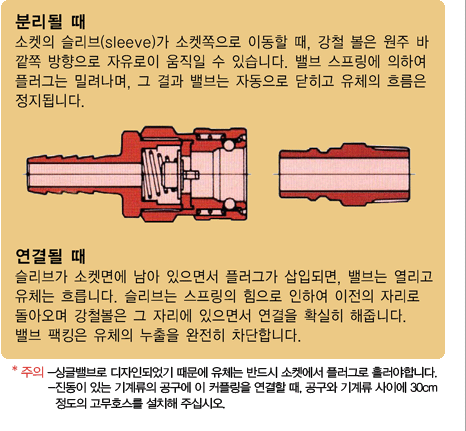

Specification
모델 NL-21 NL-22 NL-23 NL-24 NL-44 NL-46 NL-48
지름 1/8" 1/4" 3/8" 1/2" 1/2" 3/4" 1"
소켓 플러그 재질 스틸 SC(크롬도금)/황동 C3604 (BsBM)/ 스텐레스 SUS304
연결방법 소켓 Female 나사산(F) / Male 나사산 (M) / 호스 니뿔 (H)
/ 우레탄 호스 (B)
플러그
작동압력 Mpa
(최대 작동압력) 		스틸 1.5 (2.0)
황동 1.0 (1.5)
스텐레스 1.5 (2.0)
밸브 팩킹 재질
작업온도 범위 		표준 니트릴 고무(NBR) : -20℃~ + 80℃
옵션 Viton (FMP) : -20℃~ + 180℃
적용 유체 스틸 에어 / 오일
황동 에어 / 물
스텐레스 에어 / 물
사용 에러 툴, 에어 배관, 에어 기계류, 물 배관 등등

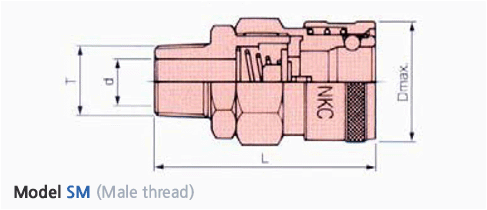

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax. d(φ) Steel Brass Stainless
steel
NL-22SM 1/4" 55.5 φ 26 7 95 104 95 20SM
NL-23SM 3/8" 55.5 φ 26 8 100 109 100 30SM
NL-24SM 1/2" 59.5 φ 26 9 110 117 111 40SM
NL-44SM 1/2" 64 Hex 32/37 13 220 240 218 400SM
NL-46SM 3/4" 65 Hex 32/37 16 240 255 237 600SM
NL-48SM 1" 69 Hex 35/40.4 16 250 270 245 800SM

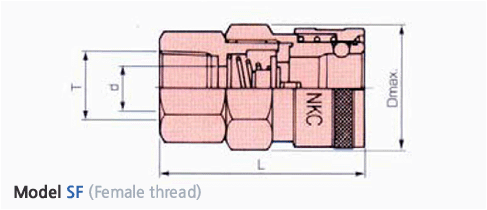

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax. d(φ) Steel Brass Stainless
steel
NL-22SF 1/4" 50.5 φ 26 9 104 110 107 20SF
NL-23SF 3/8" 52.5 φ 26 9 103 111 108 30SF
NL-24SF 1/2" 55.5 Hex 29/33.5 9 122 131 123 40SF
NL-44SF 1/2" 59 Hex 32/37 20 225 232 225 400SF
NL-46SF 3/4" 62 Hex 35/40.4 20 235 250 230 600SF
NL-48SF 1" 65 Hex 41/47.3 20 260 286 263 800SF

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax. d(φ) Steel Brass Stainless
steel

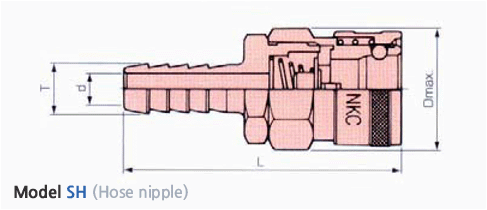

NL-22SH 1/4" 72.5 φ 26 5 95 104 98 20SH
NL-23SH 3/8" 76.5 φ 26 7.5 100 108 99 30SH
NL-24SH 1/2" 78.5 φ 26 9 110 117 112 40SH
NL-44SH 1/2" 83 Hex 32/37 9 220 240 218 400SH
NL-46SH 3/4" 92 Hex 32/37 13 240 262 235 600SH
NL-48SH 1" 102 Hex 32/37 19 270 296 268 800SH

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax.(Hex) d(φ) Steel Brass Stainless
steel

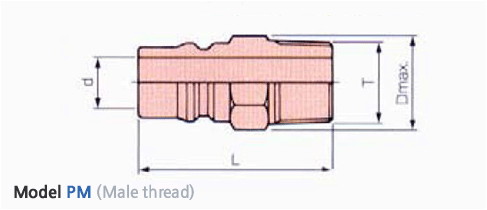

NL-21PM 1/8" 38 14 5 23 25 24 10PM
NL-22PM 1/4" 40 14 7.5 25 27 26 20PM
NL-23PM 3/8" 40 17 7.5 40 45 41 30PM
NL-24PM 1/2" 46 21 7.5 65 70 66 40PM
NL-44PM 1/2" 47.5 21 12.5 70 76 70 400PM
NL-46PM 3/4" 51 27 12.5 115 123 117 600PM
NL-48PM 1" 54 35 12.5 125 133 128 800PM

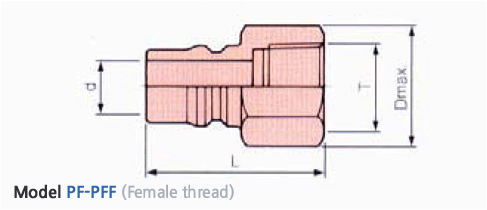

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax.(Hex) d(φ) Steel Brass Stainless
steel
NL-22PFF 1/4"G 32 17 7.5 23 - - -
NL-22PF 1/4"Rc 36 17 7.5 30 32 30 20PF
NL-23PF 3/8"Rc 38 21 7.5 45 48 46 30PF
NL-24PF 1/2"Rc 41 29 7.5 65 70 65 40PF
NL-44PF 1/2"Rc 41.5 29 12.5 70 77 71 400PF
NL-46PF 3/4"Rc 45 35 12.5 106 117 108 600PF
NL-48PF 1"Rc 54 41 12.5 120 128 118 800PF

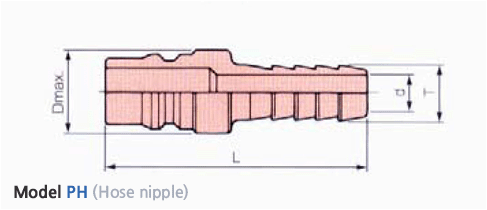

Model Thread Size T(R) Dimensions (mm) Mass (g) Nitto모델명
L Dmax.(φ) d(φ) Steel Brass Stainless
steel
NL-22PH 1/4" 57 16 5 27 29 26 20PH
NL-23PH 3/8" 61 16 7.5 35 38 31 30PH
NL-24PH 1/2" 63 18 7.5 50 55 48 40PH
NL-44PH 1/2" 67.5 22 9 75 80 75 400PH
NL-46PH 3/4" 76.5 30 13 122 132 126 600PH
NL-48PH 1" 86.5 30 18.5 145 165 148 800PH

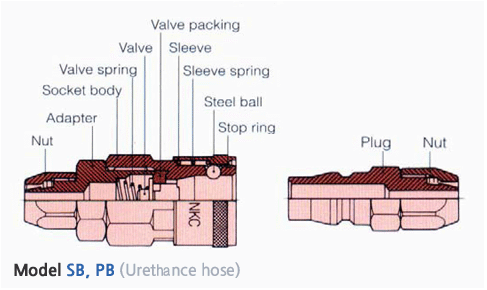

Model Hose size Nitto
모델명		 Model Hose size Nitto
모델명
Socket(S) Inner dia.(mm) Outer dia.(mm) Socket(S) Inner dia.(mm) Outer dia.(mm)
NL-22SB φ 6.5 φ 10 65SN NL-22PB φ 6.5 φ 10 65PN
NL-23SB φ 8.5 φ 12.5 85SN NL-23PB φ 8.5 φ 12.5 85PN

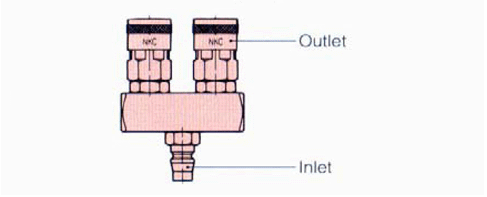

Specification
Model Connector couplings Dimensions (mm) Mass(g) Nitto
모델명
Inlet Outlet Connector body Overall length
NL-P-2 NL-22PM NL-22SMX2 22X22X69 69 260 200T

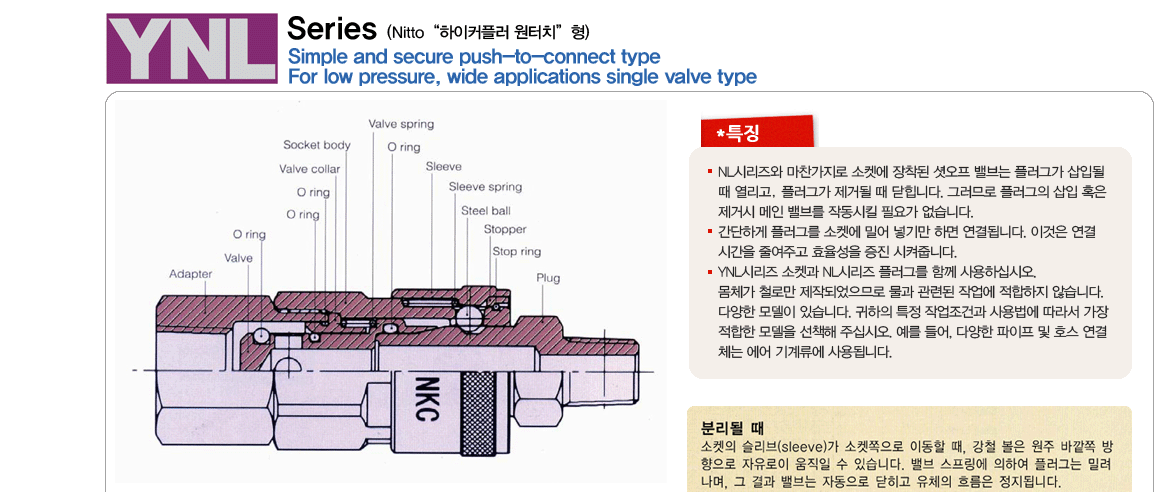

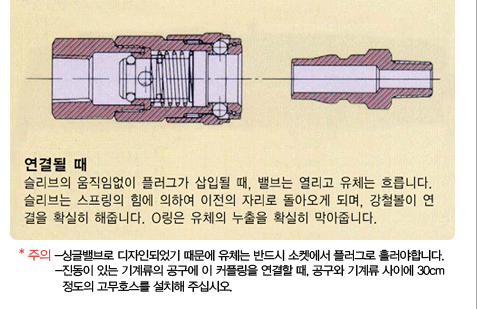

Specification
모델 YNL-22 YNL-23 YNL-24
지름 1/4" 3/8" 1/2"
소켓, 플러그 재질 스틸SC (크롬 합금)
연결방법 소켓 Female 나사(F)/Male 나사(M)/호스니뿔(H)/우레탄 호스(B)

작동압력
(최대작동압력)

 스틸 1.5 (2.0)
O-Ring, 밸브 팩킹 재질
작동온도 범위 		표준 니트릴 고무(NBR) : -20℃~+80℃
옵션 Viton(FMP) : -20℃~+180℃
적용 유체 스틸 에어
사용 에어 공구, 에어 배관, 에어 기계

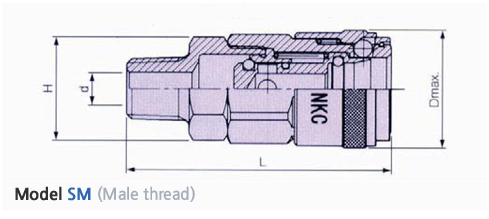

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) H(Hex)
YNL-22SM 1/4" 55 25 7 19 95 200-20SM
YNL-23SM 3/8" 56 25 8 19 100 200-30SM
YNL-24SM 1/2" 59 25 9 21 120 200-40SM

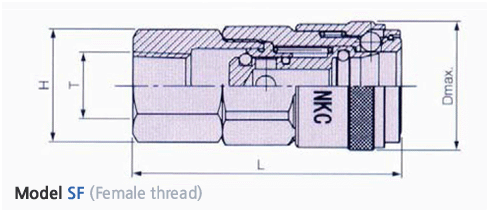

Model Thread Size T(Rc) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) H(Hex)
YNL-22SF 1/4" 51 25 19 95 200-20SF
YNL-23SF 3/8" 53 25 19 105 200-30SF
YNL-24SF 1/2" 55 25 21 132 200-40SF

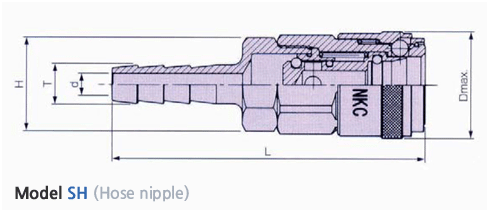

Model Hose Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) H(Hex)
YNL-22SH 1/4" 72 25 5 19 95 200-20SH
YNL-23SH 3/8" 76 25 7.5 19 95 200-30SH
YNL-24SH 1/2" 78 25 9 21 110 200-40SH

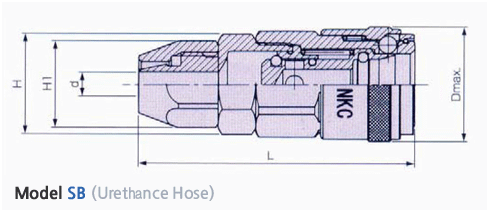

Model Hose Size Dimensions (mm) Mass(g) Nitto모델명
Inner dia.(mm) Outer dia.(mm) L Dmax.(φ) d(φ) H(Hex) H1(Hex)
YNL-22SB φ 6.5 φ 10 59 25 5.5 19 17 110 200-65SB
YNL-23SB φ 8.5 φ 12.5 61 25 7.5 19 19 115 200-85SB

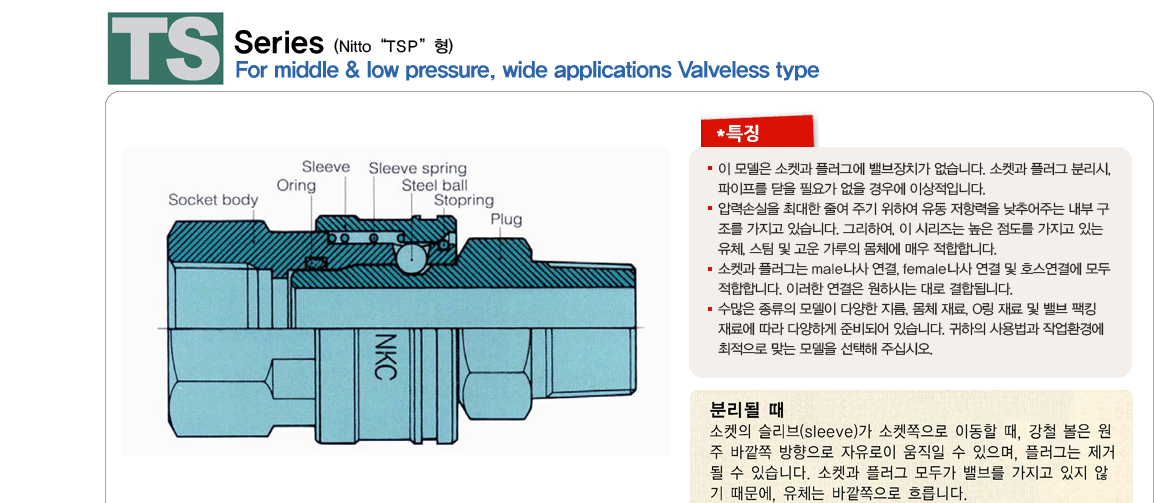

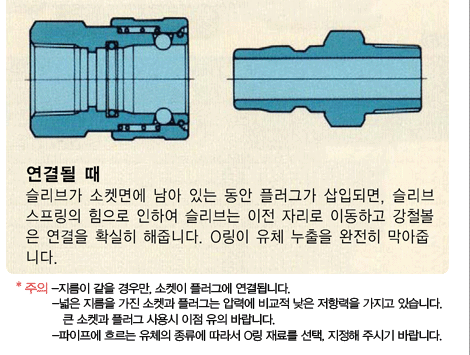

Specification
모델 TS-1 TS-2 TS-3 TS-4 TS-6 TS-8 TS-10 TS-12 TS-18
지름 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
소켓, 플러그 재질 황동 C3605 (BsBM)/ 스텐레스 SUS304
연결방법 소켓 Female 나사산(F) / Male 나사산 (M) / 호스 니뿔 (H)
플러그
작동압력 Mpa
(최대 작동압력) 		황동 5.0(7.5) 3.0(4.5) 2.0(3.0) 1.5(2.5)
스텐레스 7.5(10.0) 4.5(6.5) 3.0(4.0) 2.0(3.0)
O-Ring 재질 표준 Viton (FMP) : -20℃~+180℃
밸브 팩킹 재질
작업온도 범위 		옵션 니트릴 고무(NBR) : -20℃~ + 80℃
네오프렌(CR) : -20℃~ + 80℃
적용 유체 황동 가솔린, 중유, 등유, 물, 스팀
스텐레스 산성 유체, 알카리성 유체, 소금물
사용
유압기계 : 유압, 물, 스팀, 바닷물
배관: 화학공장, 화학제품, 고압가스 배관

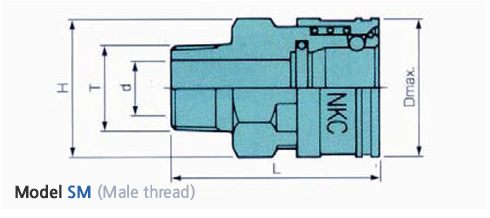

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) H(Hex) Brass Stainless
steel
TS-1SM 1/8" 30 18 5 14 28 27 1TSM
TS-2SM 1/4" 42 24 7 19 70 65 2TSM
TS-3SM 3/8" 45 28 10 23 100 93 3TSM
TS-4SM 1/2" 54 35 13 29 180 166 4TSM
TS-6SM 3/4" 64 45 17 35 360 335 6TSM
TS-8SM 1" 74 58 24 46 680 628 8TSM
TS-10SM 1-1/4" 86 69 32 Face width
54 		1030 960 10TSM
TS-12SM 1-1/2" 95 75 38 Face width
58 		1250 1180 12TSM
TS-16SM 2" 108 98 50 Face width
77 		2130 2020 16TSM

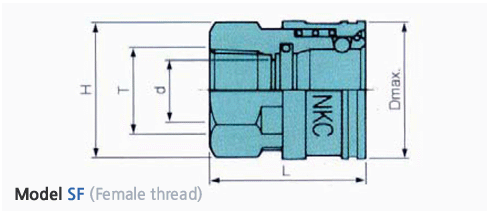

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) H(Hex) Brass Stainless
steel
TS-1SF 1/8" 25 18 5 14 25 24 1TSF
TS-2SF 1/4" 32 24 7 19 55 50 2TSF
TS-3SF 3/8" 35 28 12 23 90 83 3TSF
TS-4SF 1/2" 42 35 13 29 160 148 4TSF
TS-6SF 3/4" 50 45 19 35 320 300 6TSF
TS-8SF 1" 59 58 26 46 525 490 8TSF
TS-10SF 1-1/4" 64 69 36 Face width
54 		900 825 10TSF
TS-12SF 1-1/2" 71 75 42 Face width
58 		1050 970 12TSF
TS-16SF 2" 80 98 54 Face width
77 		2850 1660 16TSF

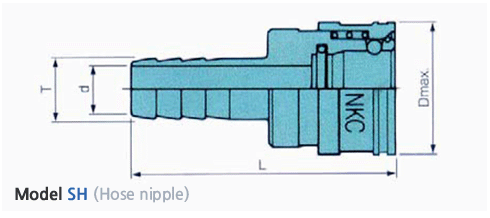

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) Brass Stainless
steel
TS-1SH 1/8" 42 18 3 28 26 1TSH
TS-2SH 1/4" 57 24 5 67 63 2TSH
TS-3SH 3/8" 62 28 7 105 97 3TSH
TS-4SH 1/2" 71 35 10 175 162 4TSH
TS-6SH 3/4" 84 45 15 337 315 6TSH
TS-8SH 1" 99 58 19 640 600 8TSH
TS-10SH 1-1/4" 119 69 26 1000 950 10TSH
TS-12SH 1-1/2" 125 75 32 1245 1180 12TSH
TS-16SH 2" 141 98 40 2400 2190 16TSH

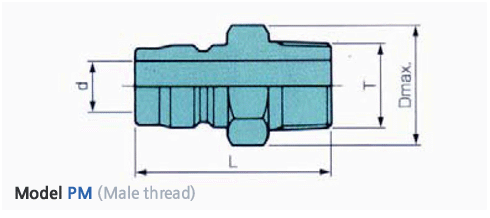

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) H(Hex) Brass Stainless
steel
TS-1PM 1/8" 32 11 5 14 28 27 1TPM
TS-2PM 1/4" 38 17 7 19 70 65 2TPM
TS-3PM 3/8" 43 19 10 23 100 93 3TPM
TS-4PM 1/2" 52 23 13 29 180 166 4TPM
TS-6PM 3/4" 59 29 17 35 360 335 6TPM
TS-8PM 1" 74 38 24 46 680 628 8TPM
TS-10PM 1-1/4" 83 48 32 Face width
54 		1030 960 10TPM
TS-12PM 1-1/2" 93 54 38 Face width
58 		1250 1180 12TPM
TS-16PM 2" 102 Face width
75/ φ 80 		50 Face width
77 		2130 2020 16TPM

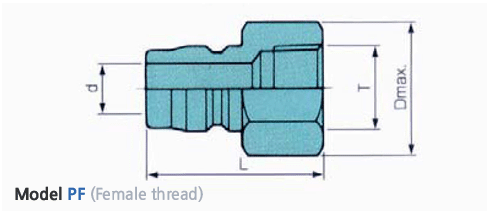

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) Brass Stainless
steel
TS-1PF 1/8" 32 11 5 13 13 1TPF
TS-2PF 1/4" 38 17 7 17 16 2TPF
TS-3PF 3/8" 43 19 10 45 42 3TPF
TS-4PF 1/2" 52 23 13 85 78 4TPF
TS-6PF 3/4" 59 29 17 177 161 6TPF
TS-8PF 1" 74 38 24 265 240 8TPF
TS-10PF 1-1/4" 83 48 32 610 580 10TPF
TS-12PF 1-1/2" 93 54 38 750 635 12TPF
TS-16PF 2" 102 Face width
72/ φ 82		 50 1350 1180 16TPF

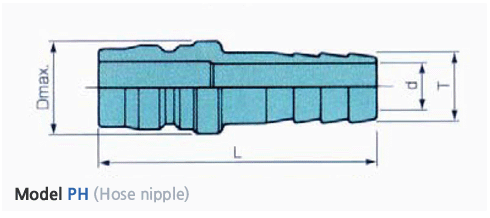

Model Thread Size T(R) Dimensions (mm) Mass(g) Nitto모델명
L Dmax.(φ) d(φ) Brass Stainless
steel
TS-1PH 1/8" 42 12 3 12 12 1TPH
TS-2PH 1/4" 53 14 5 25 33 2TPH
TS-3PH 3/8" 60 18 7 40 37 3TPH
TS-4PH 1/2" 69 22 10 75 69 4TPH
TS-6PH 3/4" 80 28 15 132 124 6TPH
TS-8PH 1" 96 40 19 340 315 8TPH
TS-10PH 1-1/4" 120 48 26 560 520 10TPH
TS-12PH 1-1/2" 132 55 32 700 650 12TPH
TS-16PH 2" 142 70 40 1450 1350 16TPH

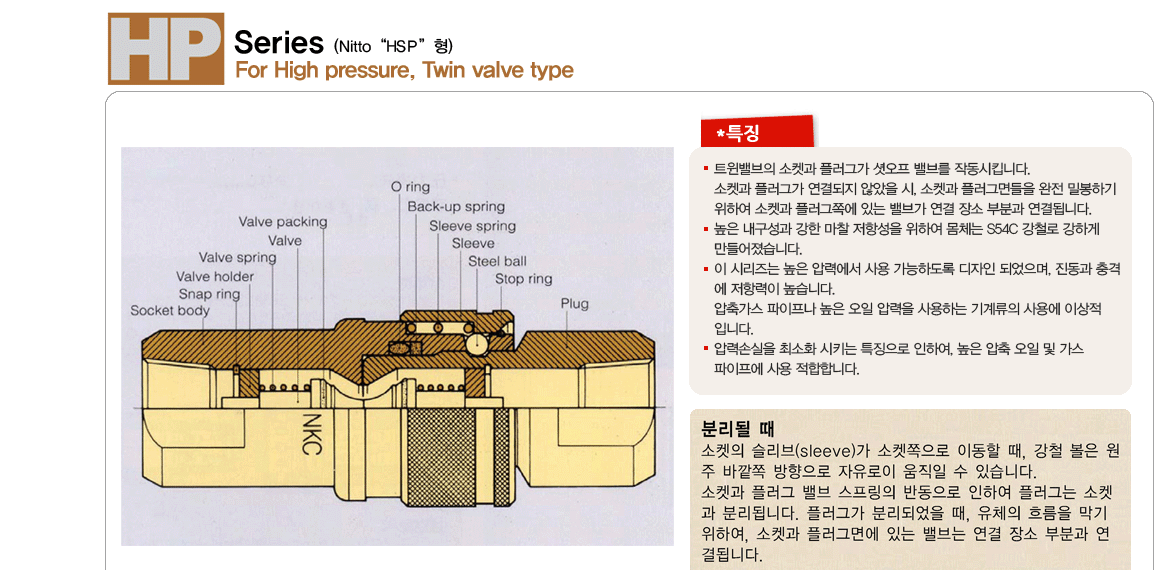

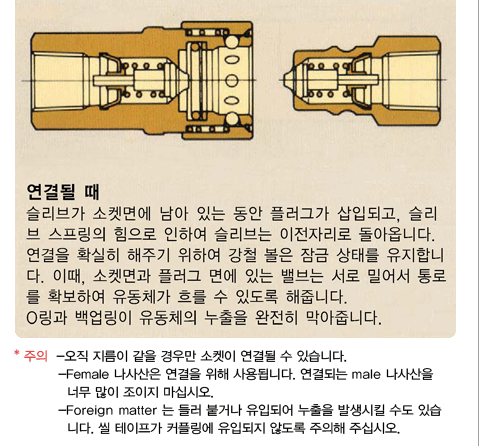

Specification
모델 HP-2 HP-3 HP-4 HP-6 HP-8
지름 1/4" 3/8" 1/2" 3/4" 1"
소켓, 플러그 재질 스틸 / S45C (아연 도금)
연결 방법 오직 Female thread (소켓과 플러그)

작동압력 Mpa
(최대 작동 압력)

 21.0
(31.5)

O-Ring, 밸브 팩킹 재질:
작동 온도 범위

 Viton (FMP) : -20℃~+180℃
적용 유체 유압 오일, 고압 가스
사용 유압 기계, 고압가스 파이프

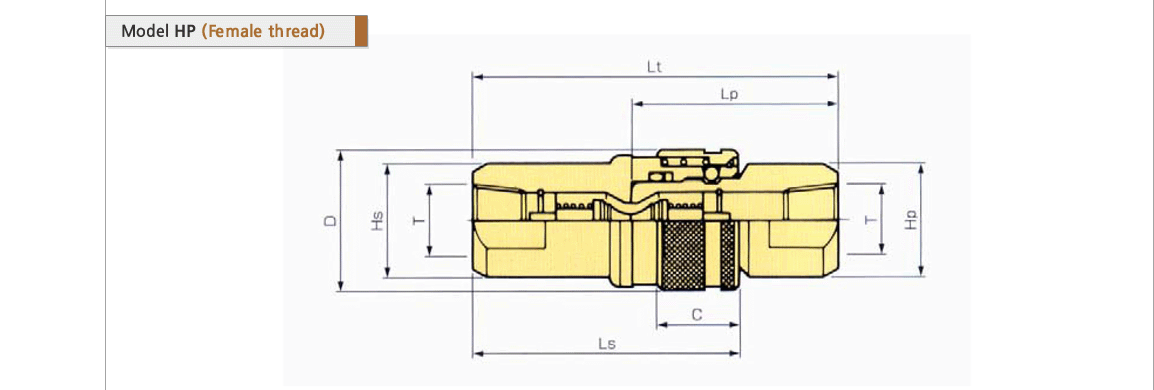

Model Thread
Size
T
(Rc)		 Socket (S) Nitto
모델명		 Model Plug (P) Assembling
length
Lt.(mm)		 Nitto
모델명
Dimensions (mm) Mass (g) Dimensions (mm) Mass (g)
Ls Hs( φ/Face width) D(φ) C Lp Hp(Face width)
HP-2S 1/4" 49 24/19 28 15.5 135 2HS HP-2P 33 19 45 68 2HP
HP-3S 3/8" 60 28.5/23 33.5 17 220 3HS HP-3P 38 23 70 80 3HP
HP-4S 1/2" 72 38.5/35 43 23 480 4HS HP-4P 45 29 140 93 4HP
HP-6S 3/4" 72 38.5/35 43 23 450 6HS HP-6P 48 35 145 100 6HP
HP-8S 1" 93 52/46 58 26 1050 8HS HP-8P 61 41 330 120 8HP

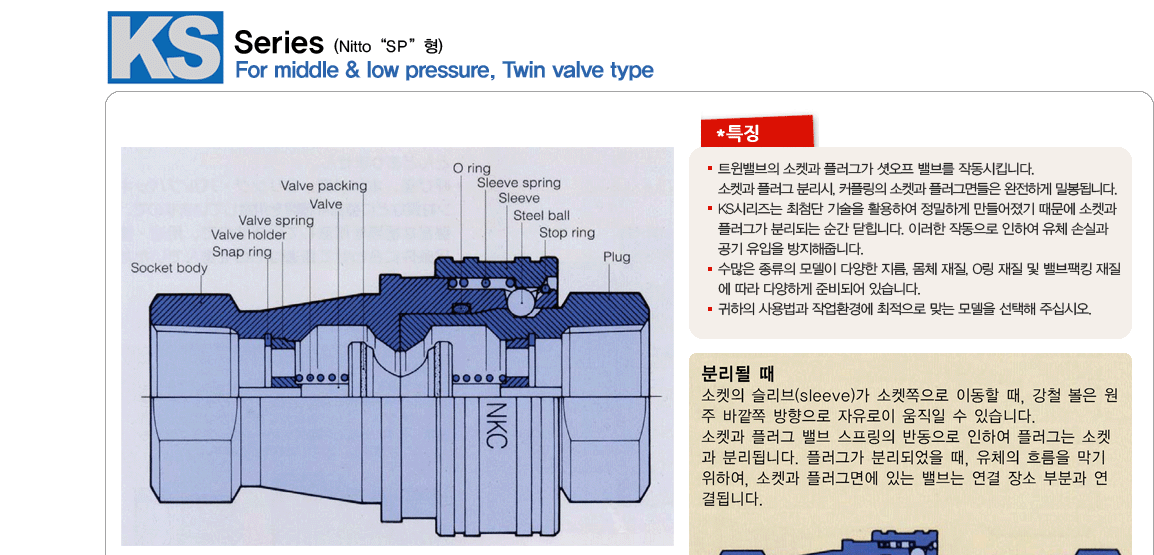

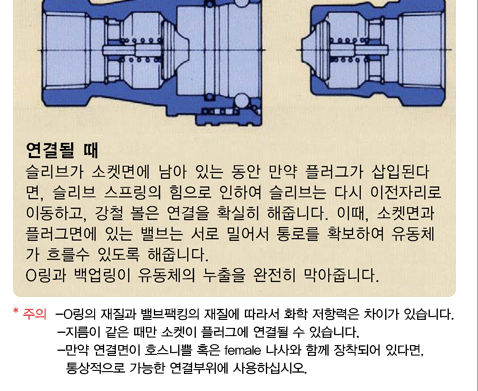

Specification
모델 KS-1 KS-2 KS-3 KS-4 KS-6 KS-8 KS-10 KS-12 KS-16
지름 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
소켓, 플러그 재질 황동 C3604 (BsBM) / 스텐레스 SUS304
연결 방법 (타입) 오직 Female thread (소켓과 플러그)
작동압력 Mpa
(최대 작동 압력) 		황동 5.0(7.5) 3.0(4.5) 2.0(3.0) 1.5(2.3)
스텐레스 7.5(10.0) 4.5(6.5) 3.0(4.5) 2.0(3.0)
O링, 밸브 팩킹 재질:
작동 온도 범위 		표준 Viton (FMP) : -20℃~+180℃
옵션 니트릴 고무(NBR) : -20℃~+80℃, 네오프렌 (CR) : -20℃~+80℃
적용 유체 황동 가솔린, 중유, 등유, 물, 에어
스텐레스 산성 유체, 알카리성 유체, 소금물
사용
물, 바닷물, 산소, 아세틸렌, 에어배관, 화학,
화학공장, 고압가스 배관

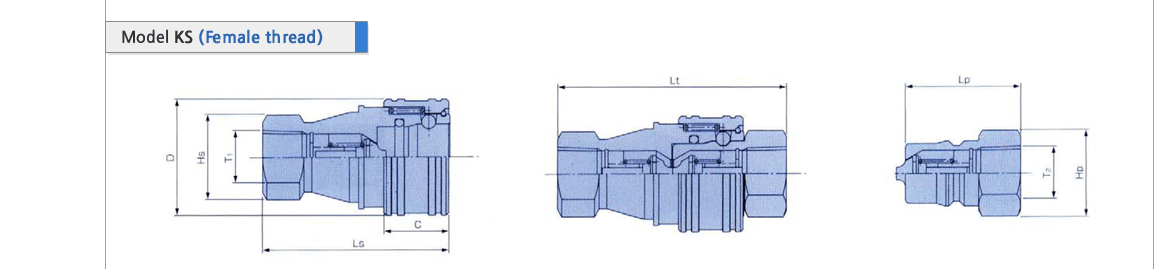

Model Thread
Size
T
(Rc)		 Socket (S) Nitto
모델명		 Model Thread
Size
T
(Rc)		 Plug (P) Assembling
length
Lt.(mm)		 Assembling
length
Lt.(mm)		 Nitto
모델명
Dimensions (mm) Mass (g) Dimensions (mm) Mass (g)
Ls Hs( φ/Face width) D(φ) C Brass Stainless
Steel 		Lp Hp(Hex) Brass Stainless
Steel
KS-1S 1/8" 48 18/14 24 16.5 90 73 1S KS-1P 1/8" 29 14 20 18 60 0.15 1P
KS-2S 1/4" 58 22/17 28 17.5 150 130 2S KS-2P 1/4" 36 17 38 33 71 0.2 2P
KS-3S 3/8" 65 25/21 35 20 220 195 3S KS-3P 3/8" 40 21 65 55 80 0.5 3P
KS-4S 1/2" 72 35/29 45 25 470 435 4S KS-4P 1/2" 44 29 135 125 89 1 4P
KS-6S 3/4" 88 41/35 55 32 775 710 6S KS-6P 3/4" 52 35 230 210 105 1.9 6P
KS-8S 1" 102 48/41 65 32.5 1090 1000 8S KS-8P 1" 62 41 380 315 125 2.9 8P
KS-10S 1-1/4" 115 58/54 77.5 34 1730 1600 10S KS-10P 1-1/4" 70 54 650 600 141 4.5 10P
KS-12S 1-1/2" 124 69/63 87.5 39 2550 2340 12S KS-12P 1-1/2" 75 65 965 890 151 7.7 12P
KS-16S 2" 132 86/77 109 39 3950 3660 16S KS-16P 2" 80 77(F/W) 1630 1510 160 12.3 16P
