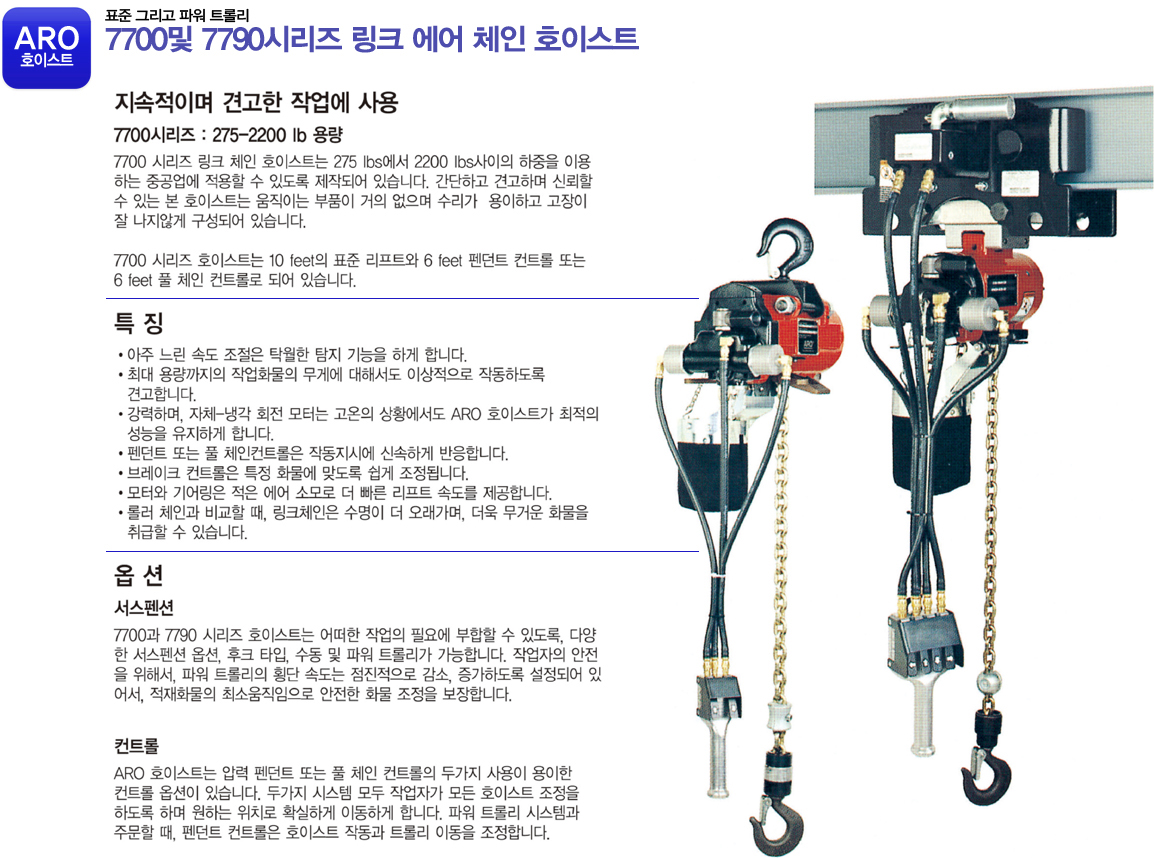

기재사항 7770E 7718E 7756E 7776E
정격 용량 (lbs) 275 550 1100 2200
컨트롤 타입 풀 체인/펜던트 풀 체인/펜던트 풀 체인/펜던트 풀 체인/펜던트
서스펜션 후크/트롤리 어댑터 후크/트롤리 어댑터 후크/트롤리 어댑터 후크/트롤리 어댑터
체인 낙차 1 1 1 2
1에서 ***fpm으로 변하는 정격로드의 올리는 속도 20-110 28-82 14-41 7-21
1에서 ***fpm으로 변하는 정격로드의 내리는 속도 140-275 120-224 60-112 30-56
에어 압력 (psi) 90 90 90 90
최대 정격로드 scfm에서 에어 소모량 65-70 65-70 65-70 65-70

180˚ 스위벨의 에어 주입구 나사크기 (in.)

1/2 NPTF 1/2 NPTF 1/2 NPTF 1/2 NPTF
권장 호스 크기 (in.) 1/2 I.D. 1/2 I.D. 1/2 I.D. 1/2 I.D.
체인 바스켓: 악세사리의 체인 바스켓 표 참조 캔버스/금속 캔버스/금속 캔버스/금속 캔버스/금속
로드 체인 크기, 링크(지름/피치) .250/.750 .250/.750 .250/.750 .250/.750
호이스트 무게 (lbs)
풀 체인의 경우 36 36 36 48
펜던트의 경우 41 41 41 53
파워 트롤리 성능 자료 수치
빔 타입 테이퍼/플랫 트랙 테이퍼/플랫 트랙 테이퍼/플랫 트랙 테이퍼/플랫 트랙
최소-최대 빔 높이 (in.) 8-12 8-12 8-12 8-12
표준 최소-최대 빔 폭 (in.) 3 1/4-6 3 1/4-6 3 1/4-6 3 1/4-6
최소 회전 반경 (ft) 3 1/2 3 1/2 3 1/2 3 1/2
횡단 속도 (ft/min) 70 70 70 70
시스템 무게 (lbs) 94 94 94 106

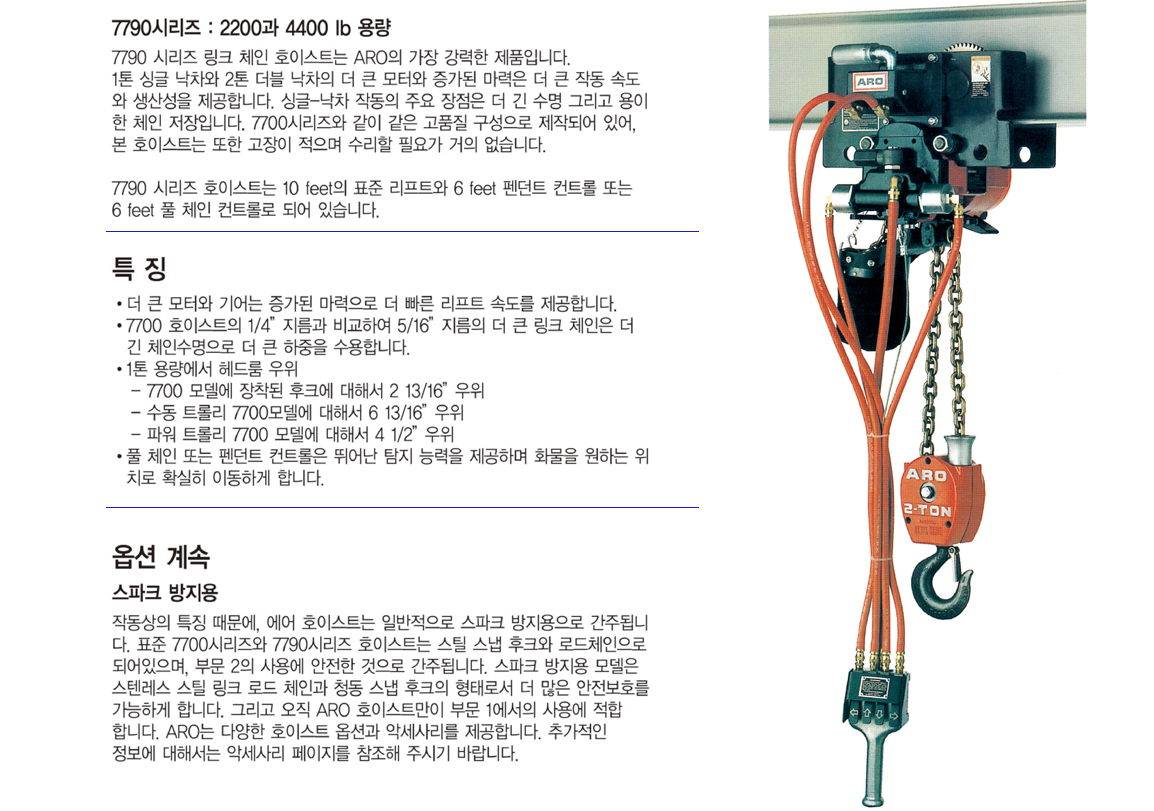

기재사항 7790A 7792A
정격 용량 (lbs) 2200 4400
컨트롤 타입 풀 체인/펜던트 풀 체인/펜던트
서스펜션 후크/트롤리 어댑터 후크/트롤리 어댑터
체인 낙차 1 2
1에서 ***fpm으로 변하는 정격로드의 올리는 속도 4-26 0-12
1에서 ***fpm으로 변하는 정격로드의 내리는 속도 5-44 4-24
에어 압력 (psi) 90 90
최대 정격로드 scfm에서 에어 소모량 65-70 65-70

180˚ 스위벨의 에어 주입구 나사크기 (in.)

1/2 NPTF 1/2 NPTF
권장 호스 크기 (in.) 1/2 I.D. 1/2 I.D.
체인 바스켓: 악세사리의 체인 바스켓 표 참조 캔버스/금속 캔버스/금속
로드 체인 크기, 링크(지름/피치) .312/.858 .312/.858
호이스트 무게 (lbs)
풀 체인의 경우 57 76
펜던트의 경우 62 81
파워 트롤리 성능 자료 수치
빔 타입 테이퍼/플랫 트랙 테이퍼/플랫 트랙
최소-최대 빔 높이 (in.) 8-12 8-12
표준 최소-최대 빔 폭 (in.) 3 1/4-6 3 1/4-6
최소 회전 반경 (ft) 3 1/2 3 1/2
횡단 속도 (ft/min) 70 70
시스템 무게 (lbs) 110 129

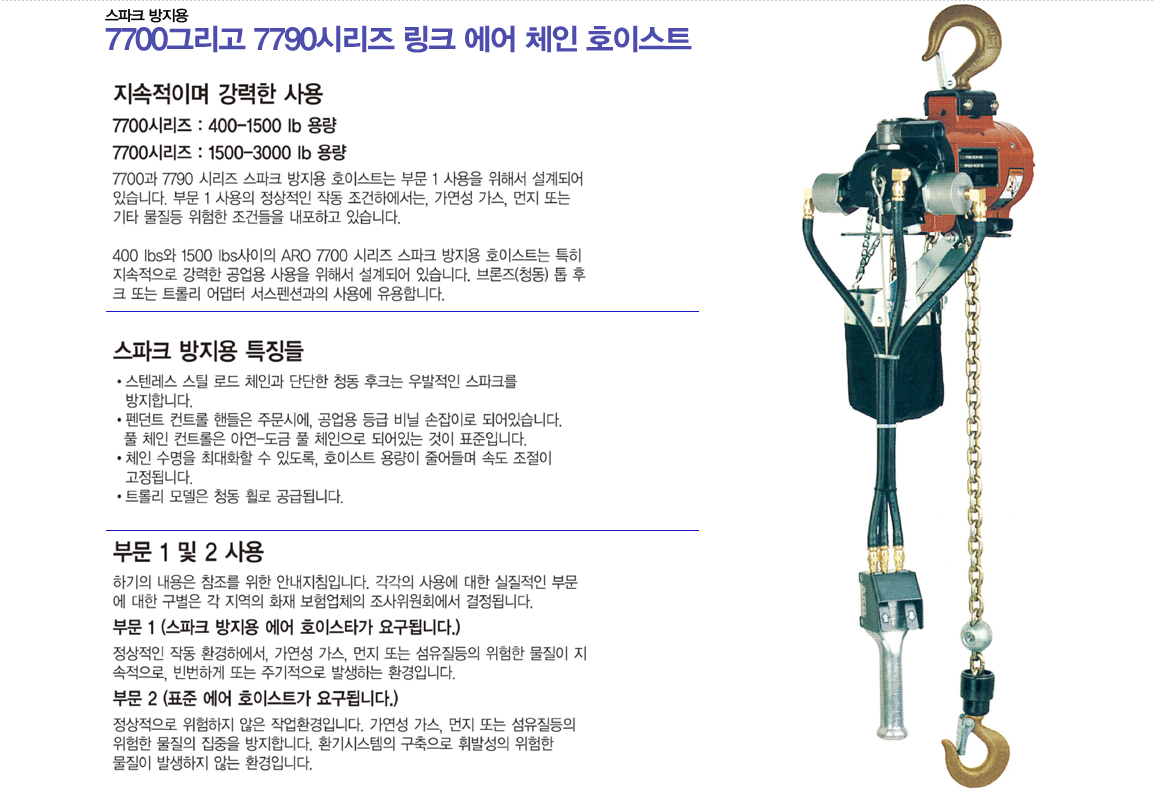

기재사항 7712EL 7714EL 7796AL 7798AL 7799AL
정격 용량 (lbs) 500 1500 1500 2400 3000
컨트롤 타입 풀 체인 풀 체인 풀 체인/펜던트 풀 체인/펜던트 풀 체인/펜던트
서스펜션 후크/트롤리 어댑터
체인 낙차 1 2 1 2 2
1에서 ***fpm으로 변하는 정격로드의 올리는 속도 16 13 8 4.6 3.5
1에서 ***fpm으로 변하는 정격로드의 내리는 속도 70 16 16 12 7
에어 압력 (psi) 90
최대 정격로드 scfm에서 에어 소모량 65-70 65-70 65-70 65-70 65-70

180˚ 스위벨의 에어 주입구 나사크기 (in.)

1/2 NPTF
권장 호스 크기 (in.) 1/2 I.D.
체인 바스켓: 악세사리의 체인 바스켓 표 참조 캔버스 캔버스 캔버스 캔버스 캔버스
로드 체인 크기, 링크(지름/피치) .250/.750 .250/.750 .312/.858 .250/.750 .250/.750
호이스트 무게 (lbs)
풀 체인의 경우 36 48 57 76 76
펜던트의 경우 41 41 62 81 81

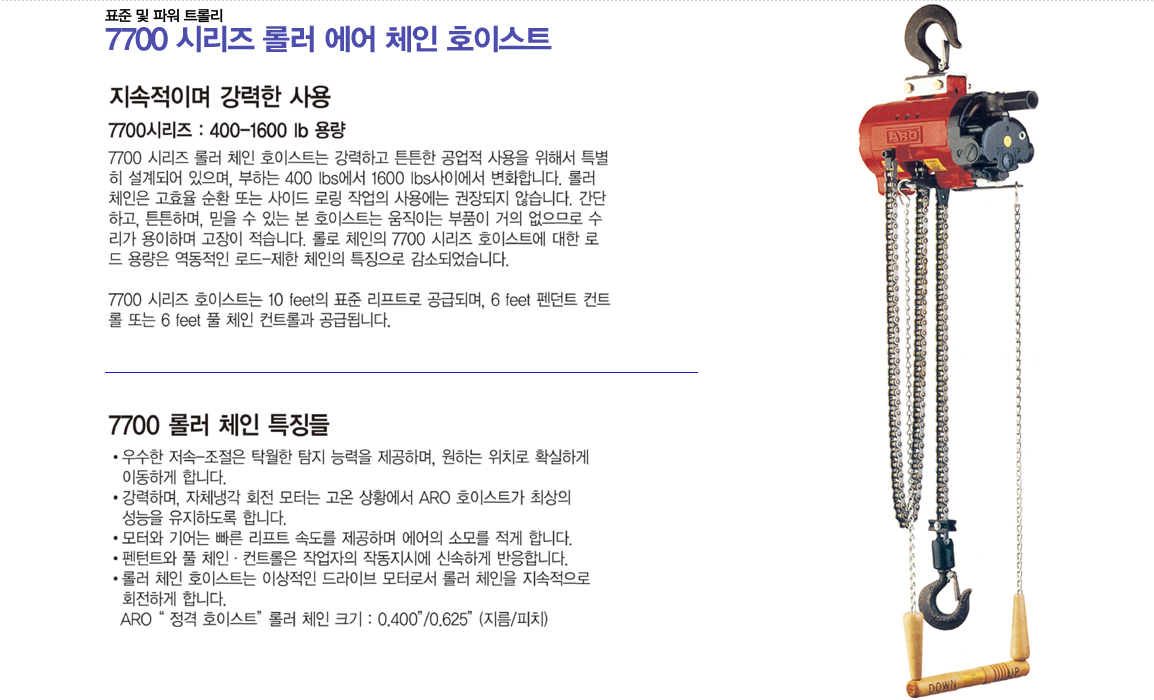

기재사항 7720E 7708E 7732E
정격 용량 (lbs) 400 800 2200
컨트롤 타입 풀 체인/펜던트 풀 체인/펜던트 풀 체인/펜던트
서스펜션 후크/트롤리 어댑터 후크/트롤리 어댑터 후크/트롤리 어댑터
체인 낙차 1 1 2
1에서 ***fpm으로 변하는 정격로드의 올리는 속도 48-100 24-50 12-25
1에서 ***fpm으로 변하는 정격로드의 내리는 속도 56-202 28-101 14-51
에어 압력 (psi) 90 90 90
최대 정격로드 scfm에서 에어 소모량 65-70 65-70 65-70

180˚ 스위벨의 에어 주입구 나사크기 (in.)

1/2 NPTF 1/2 NPTF 1/2 NPTF
권장 호스 크기 (in.) 1/2 I.D. 1/2 I.D. 1/2 I.D.
체인 바스켓: 악세사리의 체인 바스켓 표 참조 금속 금속 금속
로드 체인 크기, 링크(지름/피치) .400/.625 .400/.625 .400/.625
호이스트 무게 (lbs)
풀 체인의 경우 36 36 48
펜던트의 경우 41 41 53
파워 트롤리 성능 자료 수치
빔 타입 테이퍼/플랫 트랙 테이퍼/플랫 트랙 테이퍼/플랫 트랙
최소-최대 빔 높이 (in.) 8-12 8-12 8-12
표준 최소-최대 빔 폭 (in.) 3 1/4-6 3 1/4-6 3 1/4-6
최소 회전 반경 (ft) 3 1/2 3 1/2 3 1/2
횡단 속도 (ft/min) 70 70 70
시스템 무게 (lbs) 94 94 106

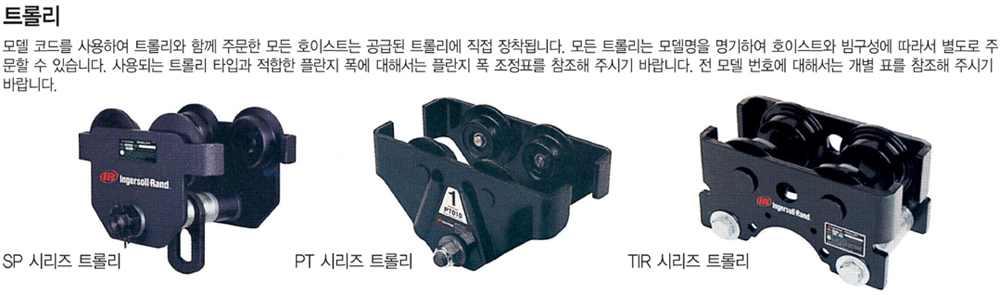

플란지 폭 조정표
  플란지 폭 최소-최대인치 최소 곡선반경
호이스트 기본 모델 호이스트 용량(lbs) 공급 트롤리 "A" "B" "D" in.
플레인 트롤리(서스펜션 코드 DA, DB, DC와 DD 7740B는 제외)
7740B 300 SP 시리즈 싱글조정 1.97-8.00 36
7712EL 550 PT 시리즈 2.66-4.66 2.66-8.00 NA 36
7714EL 1500 PT 시리즈 3.00-5.25 3.00-8.00 NA 36
7796AL, 7798AL, 7799AL 1500, 2400, 3000 TIR 시리즈 3.25-6.00 NA 6.01-12.00 42
7712ER, 7714ER 400, 800 PT 시리즈 2.66-4.66 2.66-8.00 NA 36
핸드 체인 기어 트롤리(서스펜션 코드 FXXA 와 FXXD)
모든 7700과 모든 7790 모델 모두 TIR 시리즈 3.25-6.00 NA 6.01-12.00 42
파워 트롤리(서스펜션 코드 HA 와 HD)
모든 7700과 모든 7790 모델 모두 TIR 시리즈 3.25-6.00 NA 6.01-12.00 42

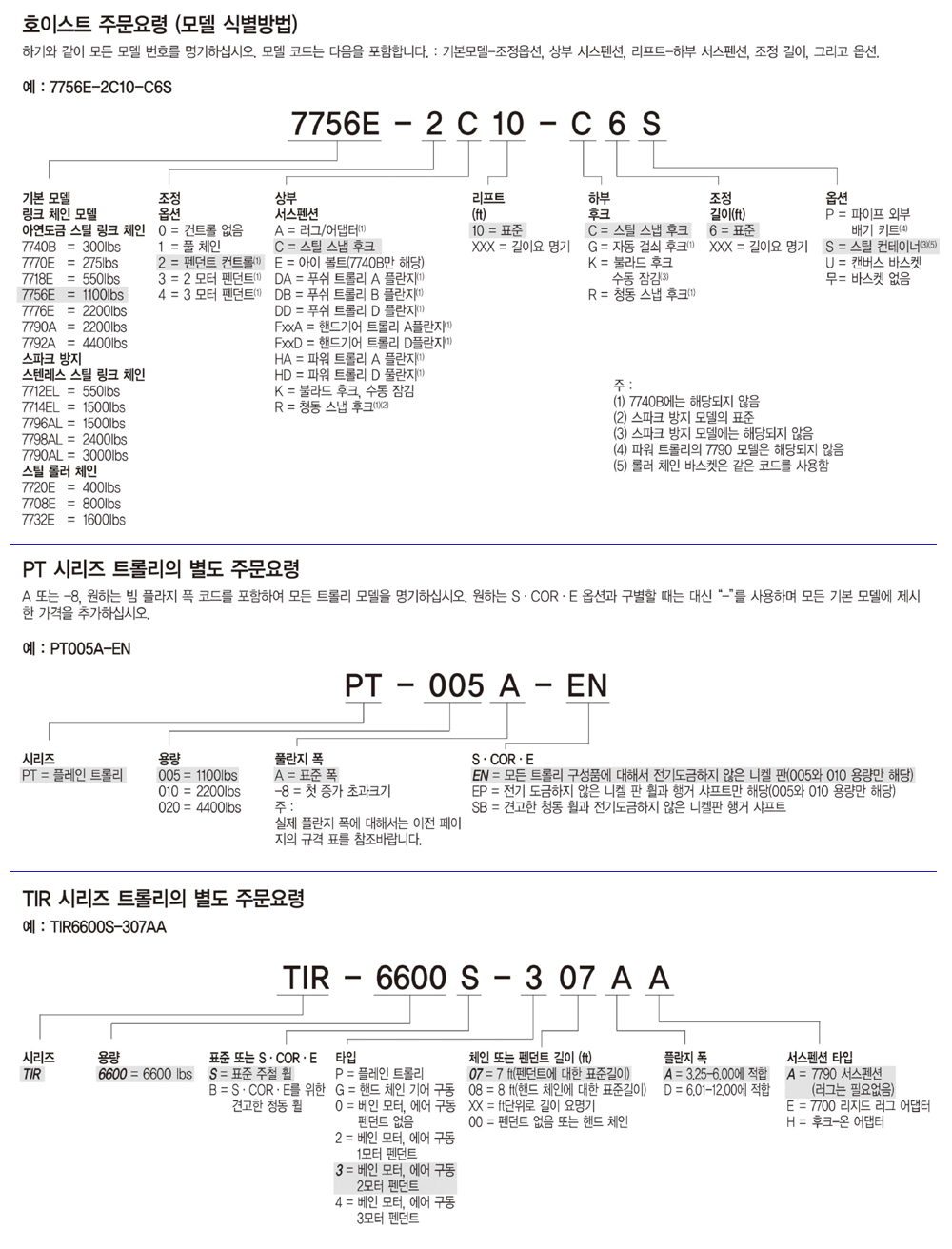

7700과 7790시리즈 호이스트에 대한 호이스트/트롤리 양립표
호이스트 기본 모델 플레인 후크-온 플레인 리지드 기어드 후크-온 기어드 리지드 모터라이즈드
PT 시리즈 트롤리
하기 사용의 표준 :
7770E PT005A PT005A★ N/A N/A N/A
7718E, 7720E PT005A PT005A★ N/A N/A N/A
7756E, 7708E PT005A PT005A★ N/A N/A N/A
7776E, 7732E PT010A PT010A★ N/A N/A N/A
7790A PT010A TIR 사용 N/A N/A N/A
7792A PT020A TIR 사용 N/A N/A N/A
하기 사용의 스파크 방지용
7712EL, 7712ER PT005A-SB PT005A-SB★ N/A N/A N/A
7714EL, 7714ER PT005A-SB PT005A-SB★ N/A N/A N/A
7796AL PT010A-SB TIR 사용 N/A N/A N/A
7798AL, 7799AL PT020A-SB TIR 사용 N/A N/A N/A
TIR 시리즈 트롤리
하기 사용의 표준:
7770E TIR6600S-P00AH TIR6600S-P00AE TIR6600S-G08AH TIR6600S-G08AE TIR6600S-307AE
7718E, 7720E TIR6600S-P00AH TIR6600S-P00AE TIR6600S-G08AH TIR6600S-G08AE TIR6600S-307AE
7756E, 7708E TIR6600S-P00AH TIR6600S-P00AE TIR6600S-G08AH TIR6600S-G08AE TIR6600S-307AE
7776E, 7732E TIR6600S-P00AH TIR6600S-P00AE TIR6600S-G08AH TIR6600S-G08AE TIR6600S-307AE
7790A TIR6600S-P00AH TIR6600S-P00AA TIR6600S-G08AH TIR6600S-G08AA TIR6600S-307AA
7792A TIR6600S-P00AH TIR6600S-P00AA TIR6600S-G08AH TIR6600S-G08AA TIR6600S-307AA
하기 사용의 스파크 방지용
7712EL, 7712ER TIR6600B-P00AH TIR6600B-P00AE TIR6600B-G08AH TIR6600B-G08AE TIR6600S-307AE
7714EL, 7714ER TIR6600B-P00AH TIR6600B-P00AE TIR6600B-G08AH TIR6600B-G08AE TIR6600S-307AE
7796EL TIR6600B-P00AH TIR6600B-P00AA TIR6600B-G08AH TIR6600B-G08AE TIR6600S-307AA
7798EL TIR6600B-P00AH TIR6600B-P00AA TIR6600B-G08AH TIR6600B-G08AE TIR6600S-307AA
7798AL TIR6600B-P00AH TIR6600B-P00AA TIR6600B-G08AH TIR6600B-G08AA TIR6600S-307AA
획이 굵은 활자의 트롤리 부품 번호는 에어 호이스트와 함께 모델 번호 서스펜션 코드를 사용하여, 주문시 공급되는 트롤리를 나타냅니다.
플레인 리지드 = DA 또는 DB,DC 그리고 DD : 기어드 리지드 = FXXA 또는 FXXD : 모터라이즈드 = HA 또는 HD.
★PT 시리즈 트롤리는 플레인 리지드 장착을 위해서 트롤리 어댑터 키트가 필요합니다. 크롤리 어댑터를 참조해 주시기 바랍니다.
TIR 플란지와 어댑터 키트
플란지 키트 플란지 폭(in.) 부품번호
표준 3.25-6.00 49558
와이드 6.01-12.00 49559

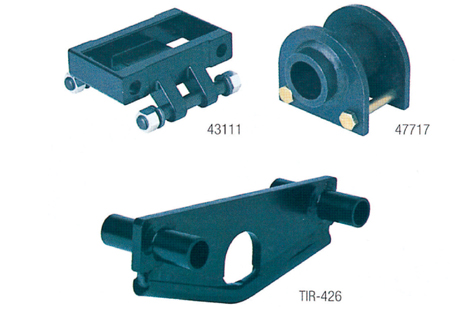

어댑터 키트 옵션 코드 부품번호
후크-온 H TIR-426
90˚ 트롤리 어댑터★   43111
★ 서스펜션 빔에 상응하는 어떠한 7790시리즈 호이스트의 장착에 사용합니다. 헤드룸 치수를 1.625 인치로 증가합니다.

PT 트롤리 어댑터
정지용
트롤리 서스펜션 모델로 주문된 모든 7700 시리즈 호이스트에 따라옵니다.
PT 시리즈 트롤리에 고정 장착을 위해서 어댑터는 별도로 주문할 수 있습니다.
1/4 그리고 1/2 톤 모델에 대해서 47717(그림)을 주문합니다.
1톤 모델에 대해서는 47716을 주문합니다.
스페이서 키트가 필요합니다. 세부적인 내용에 대해서는 가격표를 참조해 주시기 바랍니다.

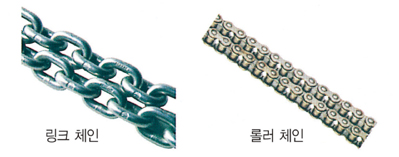

로드 체인
ARO 호이스트는 몇 가지 다른 로드 체인과 함께 공급됩니다.
표준 호이스트에는 스틸 로드 체인(링크 또는 롤러)이 따라 옵니다.
스파크 방지용 호이스트는 스텐레스 스틸 링크 로드 체인이 따라 옵니다.
체인길이: 7700 시리즈 (1/4, 1/2톤), 7790 시리즈(1톤), 7740B
               원하는 리프트 길이 + 1 foot = 로드 체인 길이
체인길이: 7700 시리즈(1톤), 7790 시리즈(2톤)
               2 x 원하는 리프트 길이 + 2 feet = 로드 체인 길이

사용
호이스트
용량
lbs
체인
부품번호
체인 크기
지름/피치
무게
lbs/ft
패키지 내
길이
아연판 링크
7740B 시리즈 300 44523 .157/.471 .25 250
7700 시리즈 275,550,1100,2200 37708 .250/.750 .58 250
7790 시리즈 2200 및 4400 42988 .312/.858 .88 250
스틸롤러
7740B 시리즈 300 44010 .200/.375 .21 320
7700 시리즈 400, 800 33364 .400/.625 1.30 320
7700 시리즈 1600 34332 .400/.625 1.30 320
스텐레스 스틸 링크
7700 시리즈 500, 1500 39489 .250/.750 .62 250
7790 시리즈 1500, 2400, 3000 43095 .312/.858 .94 250

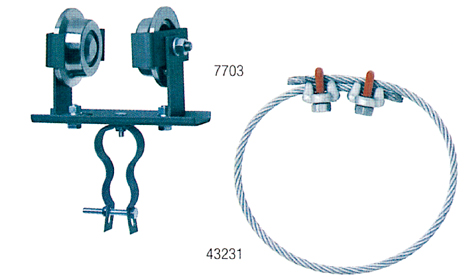

호스 운반 트롤리
호이스트가 장착되는 같은 빔을 따라서 움직입니다. 에어 호스는 매단 상태로 유지하며 작업자로부터 멀리 합니다. 각 8 feet 호스 길이당 하나를 사용합니다.

부품
번호
최대 호스 외경
in.
최소/최대 빔
높이(in.)
최소/최대 빔
플란지 폭(in.)
7703 1 1/4 3-10 2 3/8-5
D10-8888     5-8 3/4

저지 케이블
호이스트를 매다는 데에, 추가적인 안전 조치로서 사용합니다. 호이스트 하우징, l-빔 주위 또는 호이스트와 호이스트 하중무게를 안전하게 지지할 수 있는 다른 구조물의 홀에 케이블을 삽입합니다. 사용하는 호이스트에 따라서 주문합니다.

사용
호이스트
부품
번호
케이블 지름
in.
케이블 길이
ft
7700 시리즈 43231 1/4 2
7790 시리즈 43059 5/16 3 1/2
로드체인 링크 체인(금속 바스켓) 링크 체인(캔버스 바스켓⒧) 롤러 체인(금속 바스켓)
최대 직선 길이 7700 7790 7740B 7700 7790 7740B 7700
10 - 49800-10 - - 43441-1 - 37654
12 - - 44120 44120 44595 44595 37655
16 37653-16 - - - - - -
20 - 49800-20 49800-20 43554-1 43441-2 - -
30 - 49800-30 - - - - -
32 37653-32 - - 43554-2 - - -
40 - - - - 43554-3 - 37656
56 37653-64 - - - - - -
60 - 49800-60 - - - - -
64 - - - 43554-3 - - -
80 37653-80 49800-80 - - - - -
86 37653-100 49800-100 - - - - -
(1) 캔버스 바스켓은 기름에 강한 재질로 처리되어 있습니다.

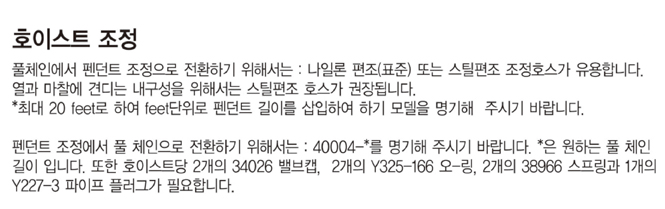

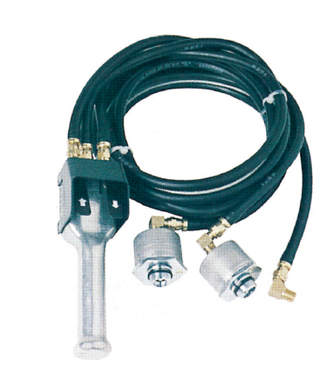

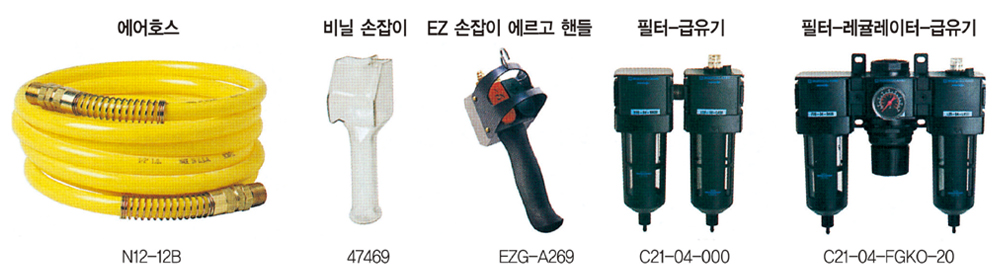

사용 모델 컨트롤 표준길이
호이스트   타입 ft
모든 7700E 시리즈 46094-* 펜던트-나일론 편조 호스 6
모든 7700E 시리즈 46369-* 펜던트-스틸 편조 호스 6
모든 7790 시리즈 43106-* 펜던트-나일론 편조 호스 6
모든 7790 시리즈 46364-* 펜던트-스틸 편조 호스 6
모든 7700 및 7790 시리즈 40004-* 풀 체인 5

호이스트 시리즈 용량
(lbs)		 링크 체인에 대한 후크 롤러 체인에 대한 후크
상부
후크		 후크
열림 (in.)		 하부
후크		 후크
열림 (in.)		 상부
후크		 후크
열림 (in.)		 하부
후크		 후크
열림 (in.)

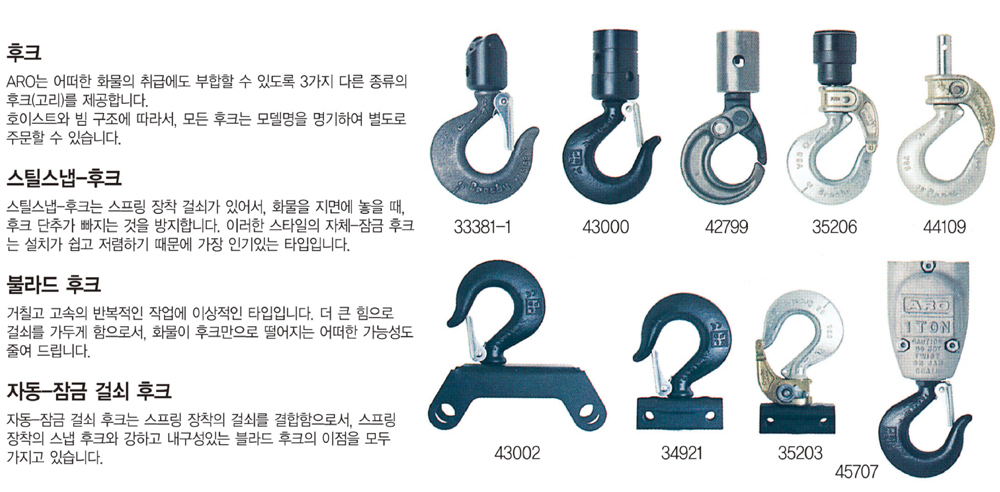

스틸 스냅 후크
7740B 시리즈 300 44061 29/32 44061 29/32 44061 29/32 44061 29/32
7700 시리즈 1/8, 1/4 및 1/2톤 275/500/1100 34921 1 1/8 35014 1 34921 1 1/8 33381-1 1
7700 시리즈 1/4톤 스파크 방지 500 35113 1 1/8 46565 1 35113 1 1/8 34655-1 1
7700 시리즈 1톤 2200 34921 1 1/8 45707★ 1 1/8 34921 1 1/8 45708★ 1 1/8
7700 시리즈 1/2톤 스파크 방지 1000 N/A - N/A - 35113 1 1/8 45710★ 1 1/8
7700 시리즈 3/4톤 스파크 방지 1500 35113 1 1/8 45709★ 1 1/8 N/A - N/A -
7790 시리즈 1톤 2200 43002 1 1/8 43000 1 1/8 N/A - N/A -
7790 시리즈 3/4톤 스파크 방지 1500 43097 1 1/8 43110 1 N/A - N/A -
7790 시리즈 2톤 4400 43049 1 1/4 43048★ 1 1/4 N/A - N/A -
7790 시리즈 1톤 스파크 방지 2400 43096 1 1/4 43101 1 1/4 N/A - N/A -
7790 시리즈 1 1/2톤 스파크 방지 3000 43096 1 1/4 43101 1 1/4 N/A - N/A -
블라드 후크
7740B 시리즈 300 44109 1 1/32 44109 1 1/32 44109 1 1/32 44109 1 1/32
7700 시리즈 1/4 및 1/2톤 550/1100 35203 1 3/16 35206 1 1/16 35203 1 3/16 35205 1 1/16
7700 시리즈 1톤 2200 35203 1 3/16 45934★ 1 3/16 35203 1 3/16 45935★ 1 3/16
7790 시리즈 1톤 2200 43458 1 3/16 43456 1 3/16 N/A - N/A -
7790 시리즈 2톤 4400 43459 1 7/16 43460* 1 7/16 N/A - N/A -
자동 잠김 걸쇠 후크
7700 시리즈 1/8, 1/4 및 1/2톤 275/550/1100 N/A - 42799 1 1/2 N/A - N/A -
★ 쉬버 블럭 포함

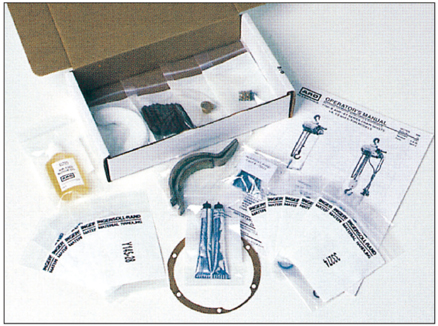

사용 호이스트 키트 설명 키트 번호
모든 7700-E 시리즈 호이스트 모터만 41329-1
7700E 시리즈-롤러체인 스프라켓과 가이드 41335
7700E 시리즈-링크체인 포켓 휠과 가이드 41336
모든 7790A 시리즈 호이스트 모터만 41619-1
7790 시리즈-링크체인 포켓 휠과 가이드 41759

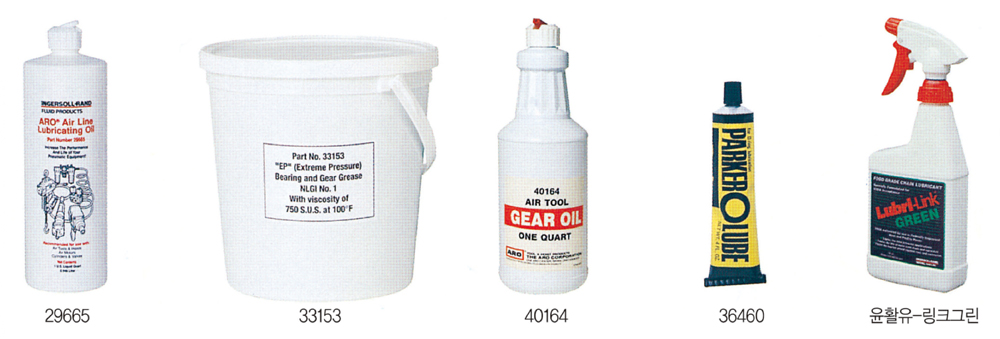

모델번호 양 제품 사용처
29665 1 qt. (.9L)
합성세제가 없는 스핀들 오일
100˚F에서 155-165 S.U.S.
점도와 아닐린 포인트 217˚F

 호이스트 에어 모터에 윤활유를 공급하기 위한 항공회사 주유기에
33153 5 lb (2.3kg)
"EP"(과도 압력) 베어링과 기어 그리스
100˚F에서 750S.U.S. 점도의 NLGI No. 1

 포켓 휠, 호이스트 기어, 쉬브 블럭
40164 1 qt. (.9L) 기어 오일 모든 7790 시리즈 호이스트 기어
36460 4 oz. (118ml) 고무 씰용 끈끈한 윤활유 모든 "O" 링
윤활-링크 그린
LLG-5 		16 0z. 스프레이 병
5 갤런 통
3중 보호, USDA 승인의 윤활유
과도압력 방식
부식 억제제 및 침투 오일

 로드 체인 윤활유가 침투하는 모든 곳에 사용

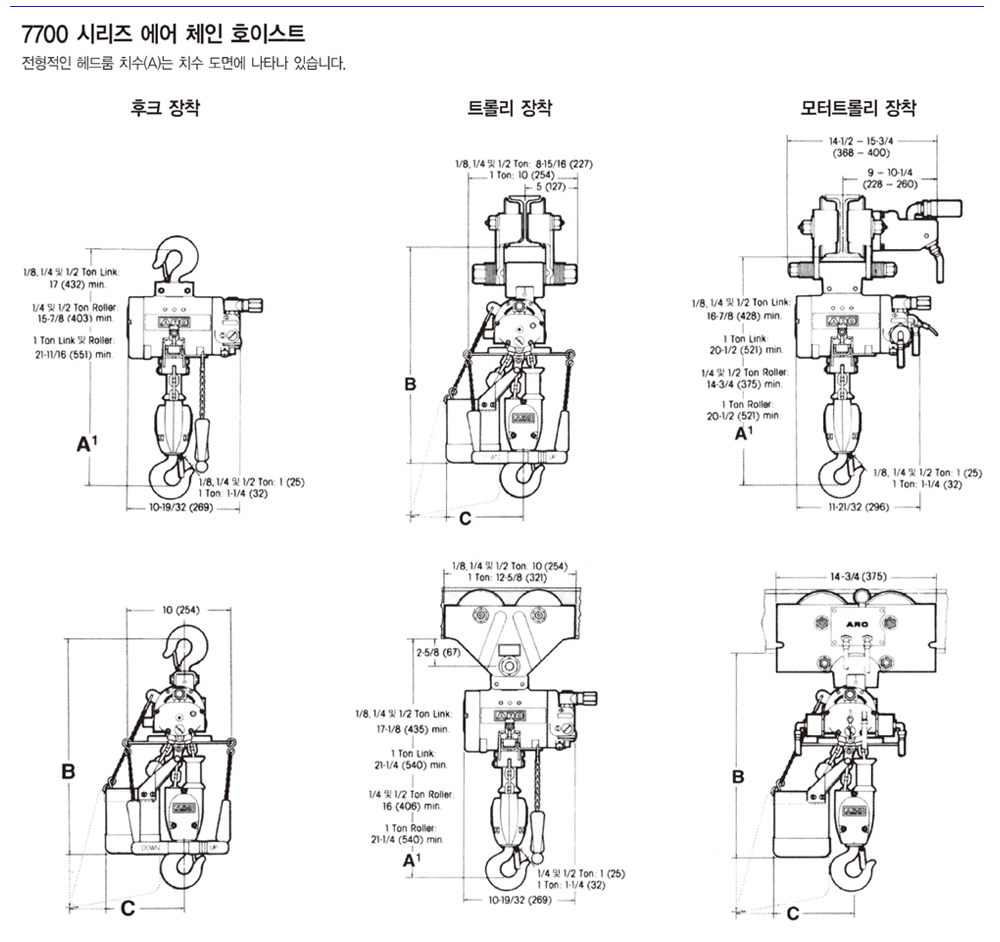

* 주 (1) 7700시리즈 1/8, 1/4와 1/2톤 호이스트의 치수 "A"는 각 사용되는 불라드 후크에 대해서 1인치 증가합니다.

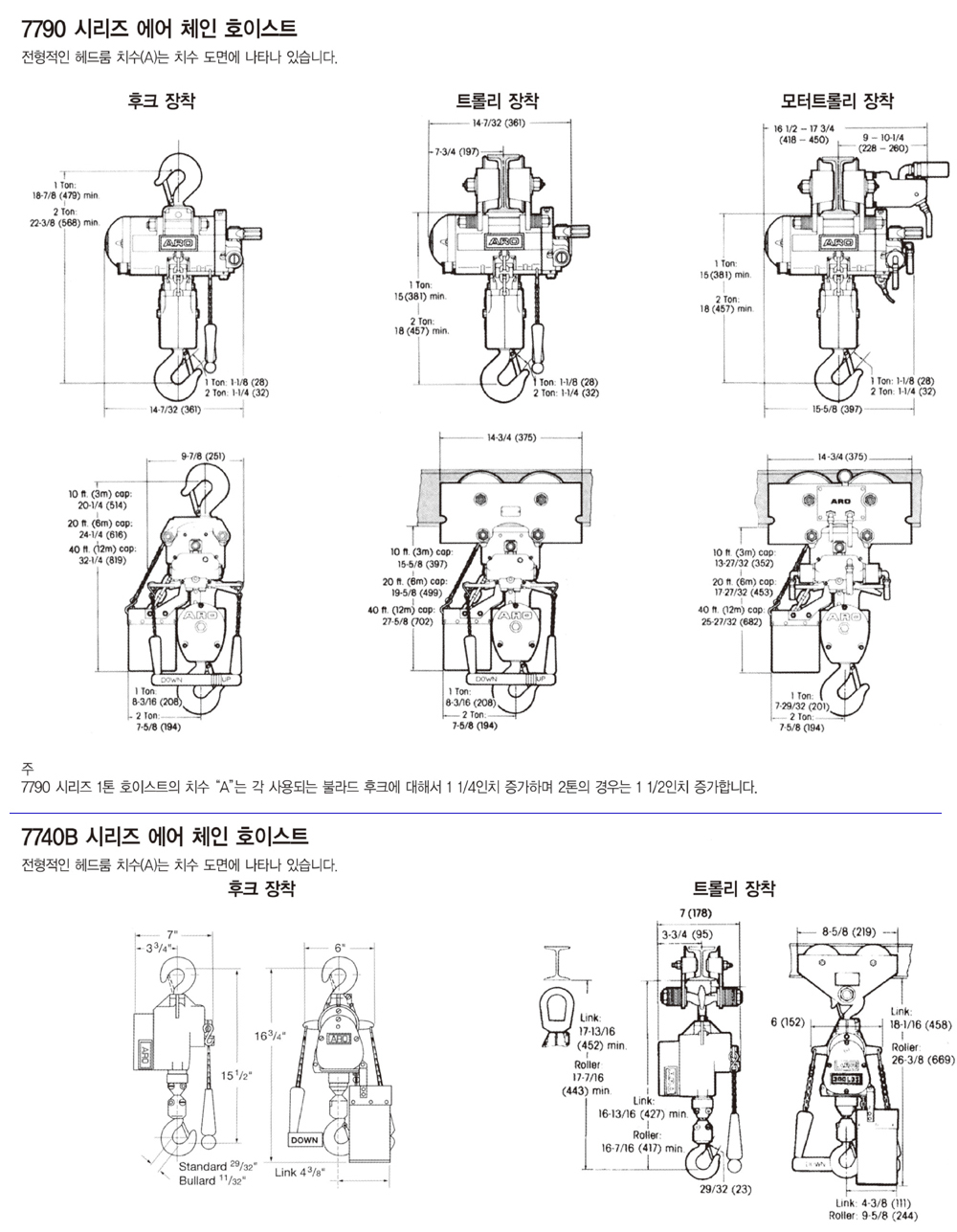

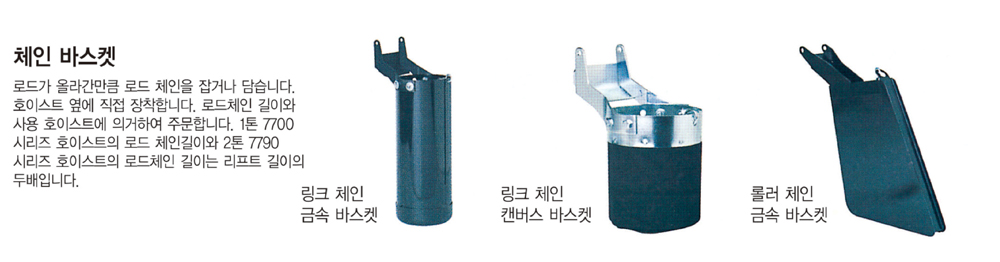

바스켓
용량 (ft)

 후크장착 트롤리 장착 (in.) 모터 트롤리 (in.)
B C B C B C
링크 타입
20 21 7 3/4 21 1/2 7 3/4 20 3/16 7 3/4
32 25 1/2 7 3/4 26 7 3/4 24 11/16 7 3/4
56 31 1/2 7 3/4 32 7 3/4 30 11/16 7 3/4
롤러 타입
10 25 7/16 11 3/16 25 15/16 11 3/16 24 7/8 11 3/16
16 29 1/4 14 7/16 29 3/4 14 7/16 28 11/16 14 7/16
40 39 15/16 20 9/16 40 7/16 20 9/16 39 3/8 20 9/16
