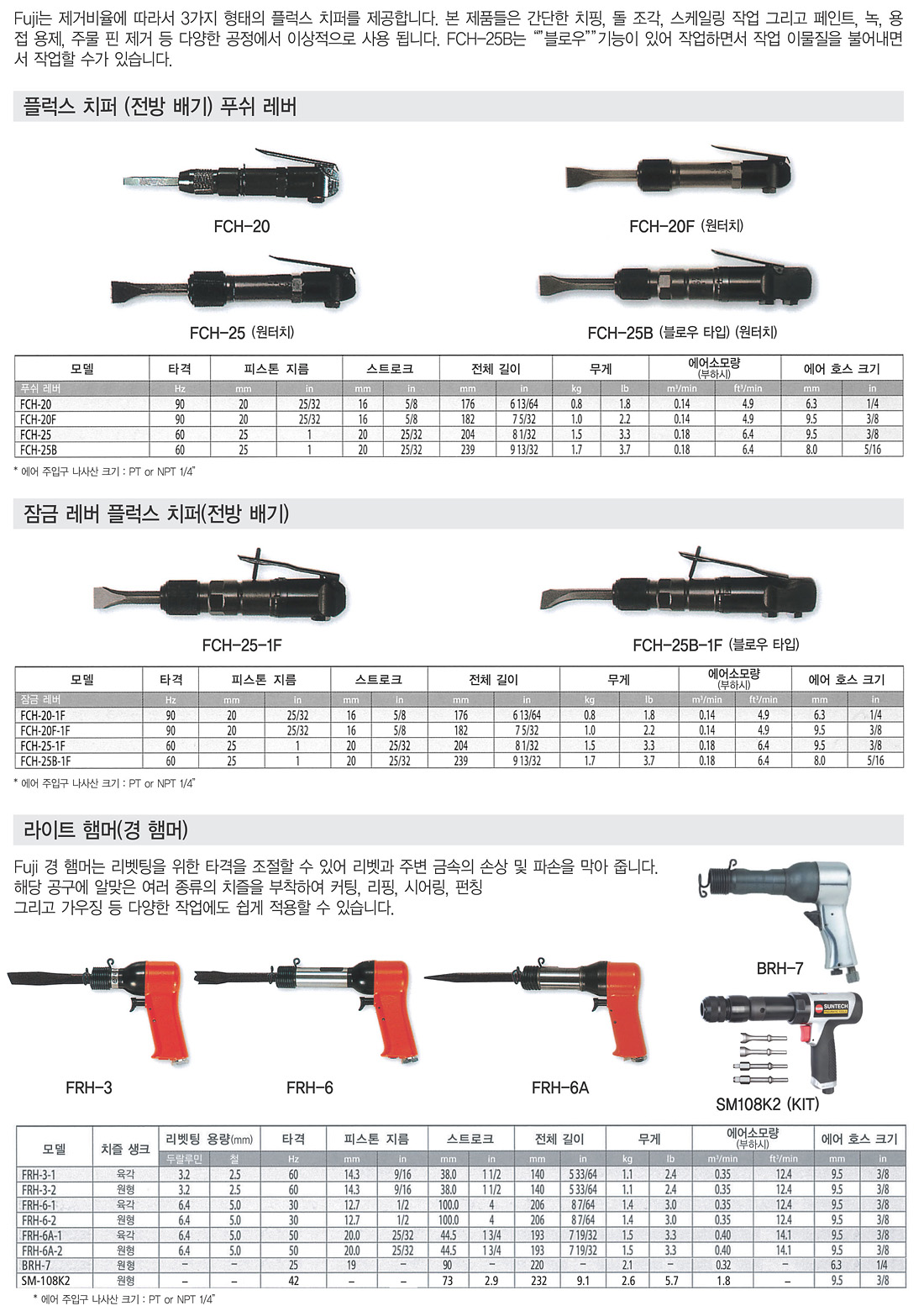

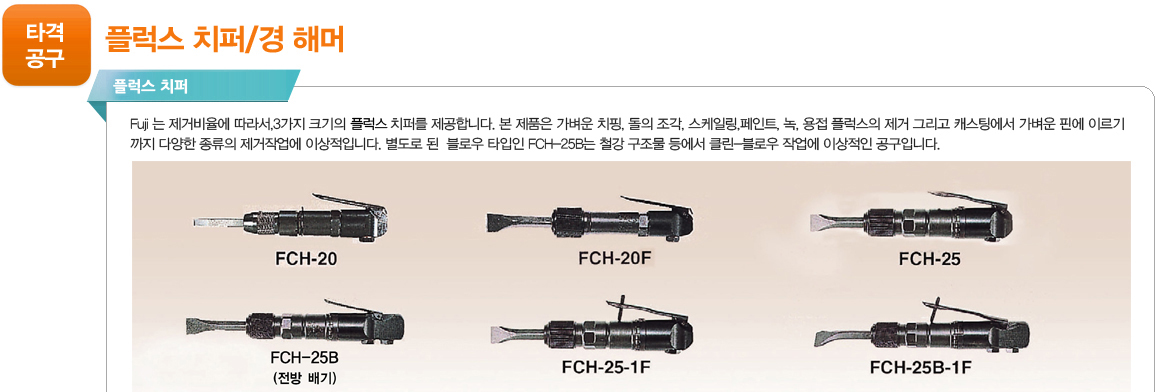

모델 타격 피스톤지름 스트로크 전체길이 무게
에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
푸쉬레버 로킹레버 Hz mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in

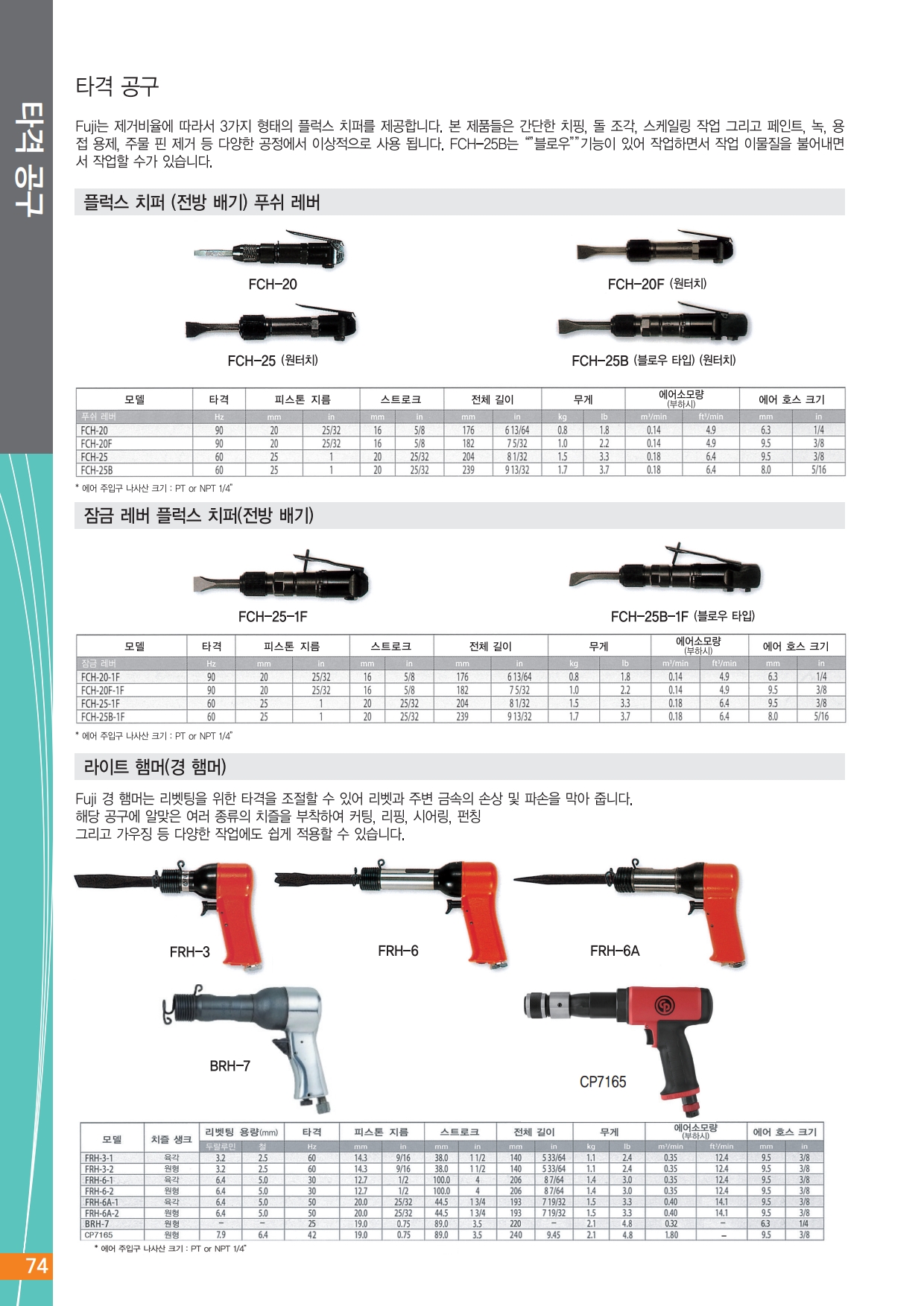

FCH-20 FCH-20-1F 90 20 25/32 16 5/8 176 6 13/64 0.8 1.8 0.14 4.9 1/4 6.3 1/4
FCH-20F FCH-20F-1F 90 20 25/32 16 5/8 182 7 5 /32 1.0 2.2 0.14 4.9 1/4 9.5 3/8
FCH-25 FCH-25-1F 60 25 1 20 25/32 204 8 1/32 1.5 3.3 0.18 6.4 1/4 9.5 3/8
FCH-25B FCH-25B-1F 60 25 1 20 25/32 239 9 13/32 1.7 3.7 0.18 6.4 1/4 8 5/16

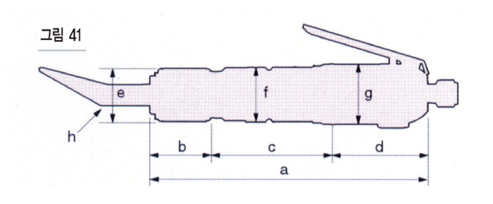

치수
그림번호 모델 a b c d e f g h
41 FCH-20 176 66 52 58 33 32 36 □9.0
41 FCH-20-1F 176 66 52 58 33 32 36 □9.0
41 FCH-20F 182 42 82 58 39 32 36 □12,7
41 FCH-20F-1F 182 42 82 58 39 32 36 □12,7
41 FCH-25 204 44 92 68 39 40 44 □12,7
41 FCH-25-1F 204 44 92 68 39 40 44 □12,7
41 FCH-25B 239 44 92 103 39 40 44 □12,7
41 FCH-25B-1F 239 44 92 103 39 40 44 □12,7

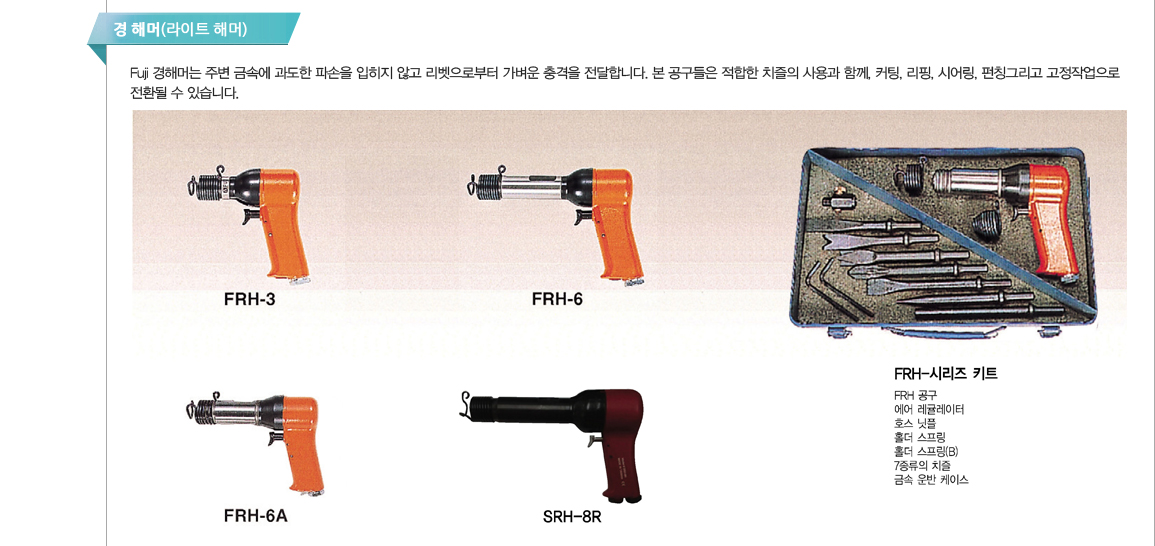

모델 치즐생크 리베팅 용량(mm) 타격 피스톤지름 스트로크 전체길이 무게
에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
듀랄미늄 스틸 Hz mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in
FRH-3-1 육각 3.2 2.5 60 14.3 9/16 38 1 1/2 140 5 33/64 1.1 2.4 0.35 12.4 1/4 9.5 3/8
FRH-3-2 원형 3.2 2.5 60 14.3 9/16 38 1 1/2 140 5 33/64 1.1 2.4 0.35 12.4 1/4 9.5 3/8
FRH-6-1 육각 6.4 5 30 12.7 1/2 100 4 206 8 7/64 1.4 3 0.35 12.4 1/4 9.5 3/8
FRH-6-2 원형 6.4 5 30 12.7 1/2 100 4 206 8 7/64 1.4 3 0.35 12.4 1/4 9.5 3/8
FRH-6A-1 육각 6.4 5 50 20 25/32 44.5 1 3/4 193 7 19/32 1.5 3.3 0.4 14.1 1/4 9.5 3/8
FRH-6A-2 원형 6.4 5 50 20 25/32 44.5 1 3/4 193 7 19/32 1.5 3.3 0.4 14.1 1/4 9.5 3/8
SRH-8R 원형 - - 19 20 25/32 98.4 3 7/8 193 7 19/32 2.3 5.1 0.22 7.78 1/4 9.5 3/8

치수

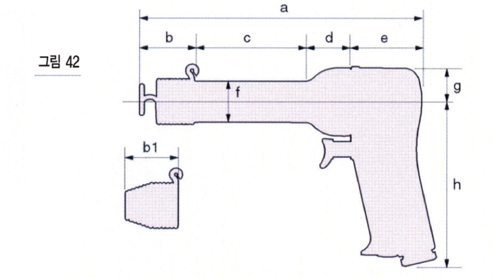

그림번호 모델 a b c d e f g h b1
42 FRH-3-1 140 39.5 10 38 52.5 30 25 121 38
42 FRH-3-2 140 39.5 10 38 52.5 30 25 121 38
42 FRH-6-1 206 39.5 76 38 52.5 30 25 121 38
42 FRH-6-2 206 39.5 76 38 52.5 30 25 121 38
42 FRH-6A-1 193 42.0 63 36 52.0 36 25 121 36
42 FRH-6A-2 193 42.0 63 36 52.0 36 25 121 36

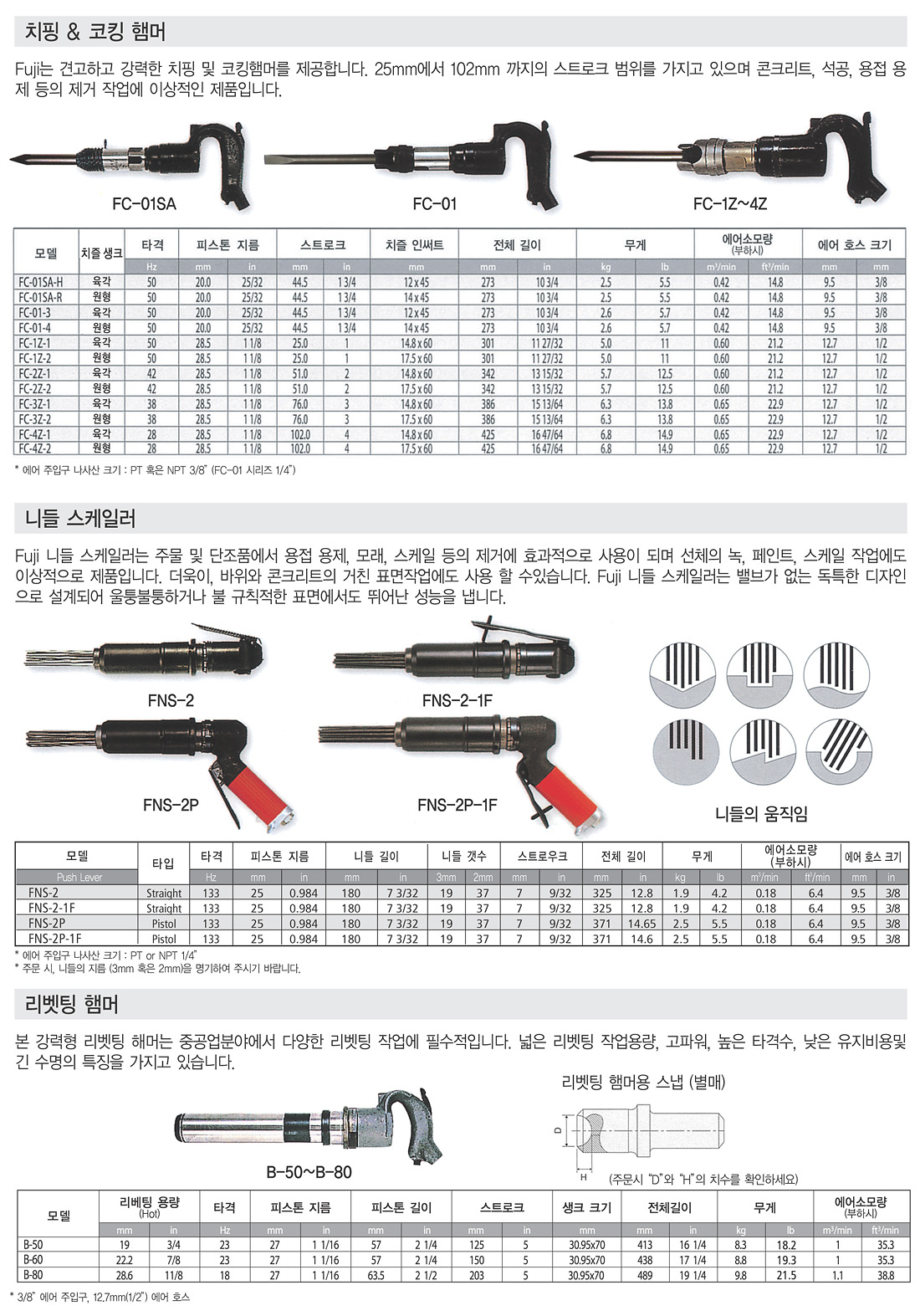

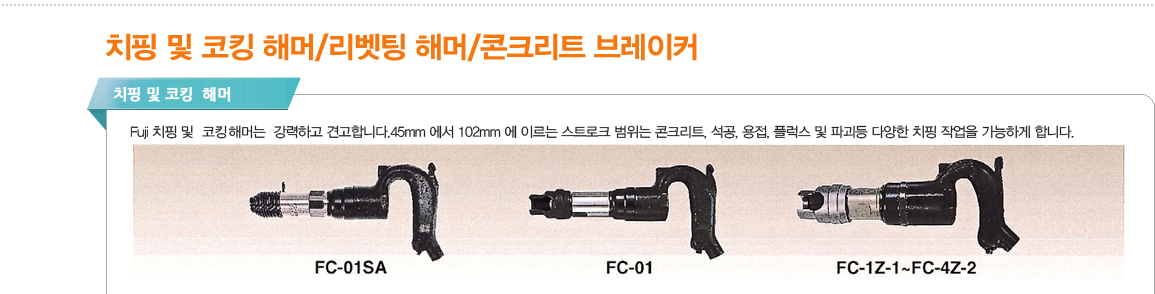

모델 치즐생크
치즐생크
크기

타격 피스톤지름 스트로크 전체길이 무게 에어소모량
(부하시)
에어주입구
나사산크기
에어호스크기
mm Hz mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in

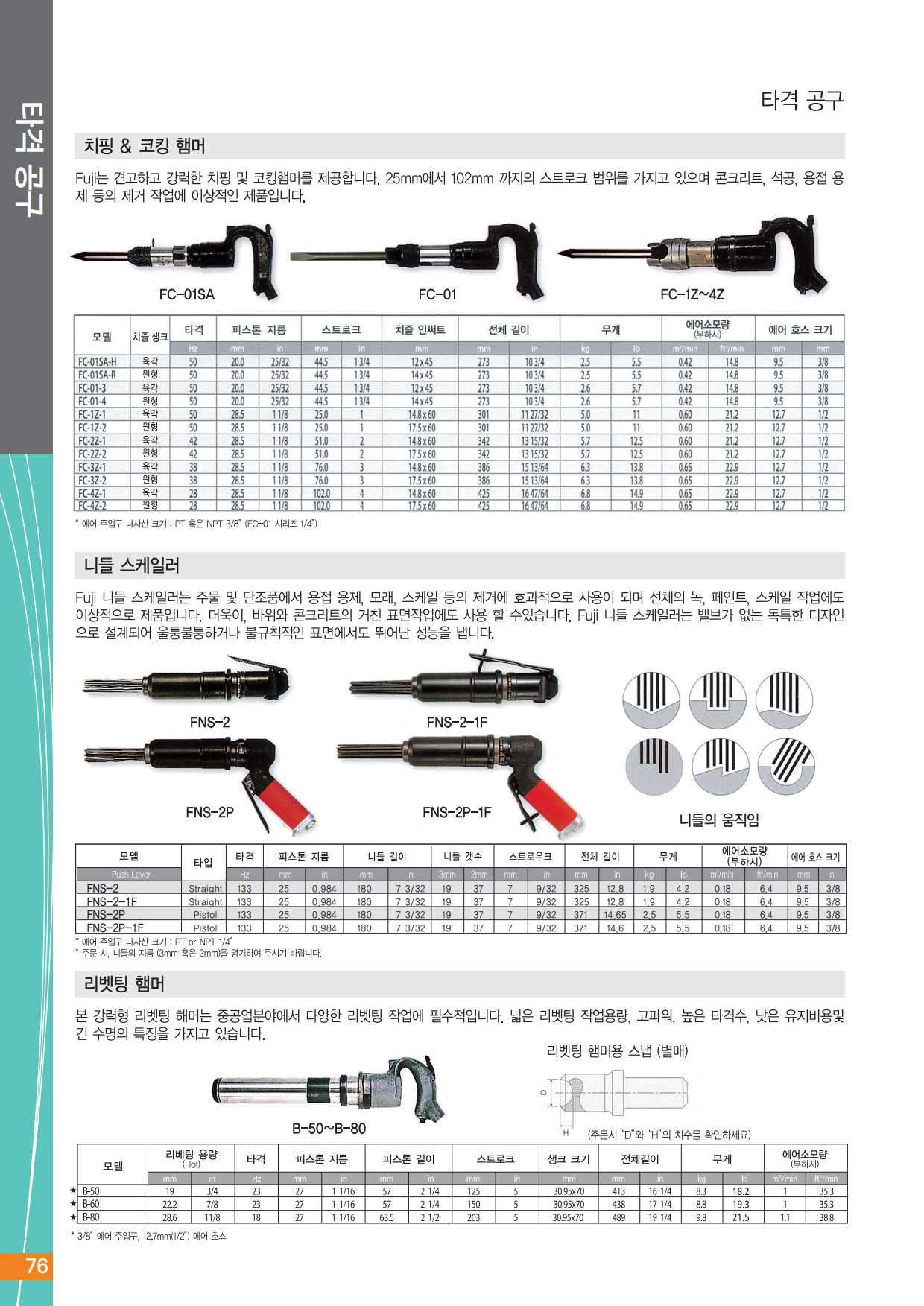

FC-01SA-H 육각 12X45 50 20 25/32 44.5 1 3/4 273 10 3/4 2.5 5.5 0.42 14.8 1/4 9.5 3/8
FC-01SA-R 원형 14X45 50 20 25/32 44.5 1 3/4 273 10 3/4 2.5 5.5 0.42 14.8 1/4 9.5 3/8
FC-01-3 육각 12X45 50 20 25/32 44.5 1 3/4 273 10 3/4 2.6 5.7 0.42 14.8 1/4 9.5 3/8
FC-01-4 원형 14X45 50 20 25/32 44.5 1 3/4 273 10 3/4 2.6 5.7 0.42 14.8 1/4 9.5 3/8
FC-1Z-1 육각 14.8X60 50 28.5 1 1/8 25 1 301 11 55/64 5 11 0.6 21.2 3/8 12.7 1/2
FC-1Z-2 원형 17.5X60 50 28.5 1 1/8 25 1 301 11 55/64 5 11 0.6 21.2 3/8 12.7 1/2
FC-2Z-1 육각 14.8X60 42 28.5 1 1/8 51 2 342 13 15/32 5.7 12.5 0.6 21.2 3/8 12.7 1/2
FC-2Z-2 원형 17.5X60 42 28.5 1 1/8 51 2 342 13 15/32 5.7 12.5 0.6 21.2 3/8 12.7 1/2
FC-3Z-1 육각 14.8X60 38 28.5 1 1/8 76 3 386 15 13/64 6.3 13.9 0.65 23 3/8 12.7 1/2
FC-3Z-2 원형 17.5X60 38 28.5 1 1/8 76 3 386 15 13/64 6.3 13.9 0.65 23 3/8 12.7 1/2
FC-4Z-1 육각 14.8X60 28 28.5 1 1/8 102 4 425 16 47/64 6.8 15 0.65 23 3/8 12.7 1/2
FC-4Z-2 원형 17.5X60 28 28.5 1 1/8 102 4 425 16 47/64 6.8 15 0.65 23 3/8 12.7 1/2

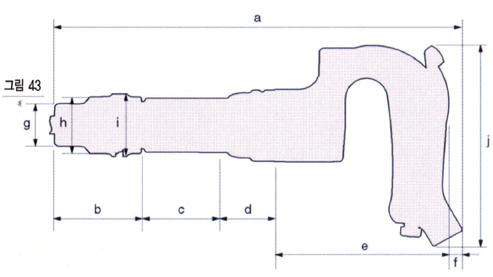

치수
그림번호 모델 a b c d e f g h i j
43 FC-01SA-H 281.0 49.0 65 37.0 119 11 23 39 53 142
43 FC-01SA-R 281.0 49.0 65 37.0 119 11 23 39 53 142
43 FC-01-3 284.0 60.0 57 37.0 119 11 30 40 44 142
43 FC-01-4 284.0 60.0 57 37.0 119 11 30 40 44 142
43 FC-1Z-1 343.5 79.5 54 39.5 147 23 46 59 63 158
43 FC-1Z-2 343.5 79.5 54 39.5 147 23 46 59 63 158
43 FC-2Z-1 384.5 79.5 95 39.5 147 23 46 59 63 158
43 FC-2Z-2 384.5 79.5 95 39.5 147 23 46 59 63 158
43 FC-3Z-1 428.5 79.5 139 39.5 147 23 46 59 63 158
43 FC-3Z-2 428.5 79.5 139 39.5 147 23 46 59 63 158
43 FC-4Z-1 467.5 79.5 178 39.5 147 23 46 59 63 158
43 FC-4Z-2 467.5 79.5 178 39.5 147 23 46 59 63 158

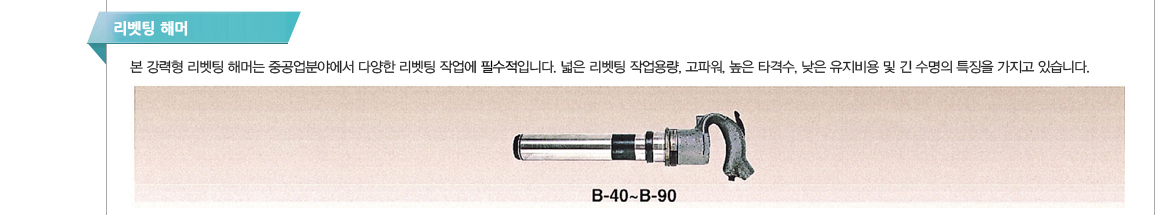

모델 리베팅 용량(Hot) 타격 피스톤지름 피스톤 길이 스트로크 생크 크기 전체길이 무게 에어소모량(부하시)
mm in Hz mm in mm in mm in mm mm in kg lb m³/min ft³/min
B-40 15.9 5/8 25 27 1 1/16 50.8 2 100 4 30.95X70 387 15 1/4 7.9 17.3 1 35.3
B-50 19 3/4 23 27 1 1/16 57 2 1/4 125 5 30.95X70 413 16 1/4 8.3 18.2 1 35.3
B-60 22.2 7/8 23 27 1 1/16 57 2 1/4 150 6 30.95X70 438 17 1/4 8.8 19.3 1 35.3
B-80 28.6 1 1/8 18 27 1 1/16 63.5 2 1/2 203 8 30.95X70 489 19 1/4 9.8 21.5 1.1 38.8
B-90 31.8 1 1/4 15 27 1 1/16 76 3 230 9 30.95X70 514 20 1/4 10.2 22.4 1.2 42.4
* 3/8" 에어 주입구, 12.7mm(1/2") 에어 호스.

치수

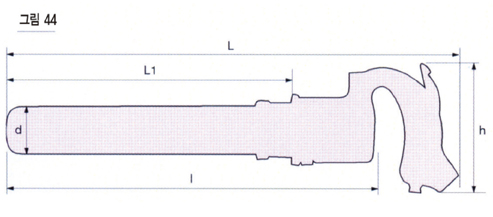

그림번호 모델 L L1 I h d
44 B-40 400 205 300 156 61
44 B-50 425 230 325 156 61
44 B-60 450 255 350 156 61
44 B-80 500 305 400 156 61
44 B-90 525 330 425 156 61

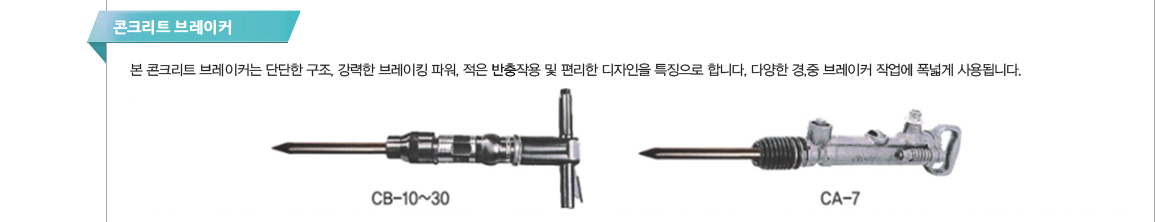

모델 치즐생크 치즐생크 크기 타격 피스톤지름 스트로크 전체길이 무게 에어소모량(부하시)
mm mm Hz mm in mm in mm in kg lb m³/min ft³/min
CB-10 원형 26X80 23 35 1 3/8 130 5 1/8 480 18 29/32 14.5 31.9 1.00 35.3
CB-20 원형 30X88 14 40 1 37/64 165 6 1/2 550 21 48/64 20.0 44.0 1.20 42.4
CB-25 원형 30X88 14 40 1 37/64 165 6 1/2 550 21 48/64 20.0 44.0 1.20 42.4
CB-30 원형 35X88 13 45 1 25/32 165 6 1/2 600 23 5/8 30.0 66.0 1.40 49.4
CA-7 원형 26X80 22 35 1 3/8 120 4 3/4 460 18 1/8 7.8 17.1 0.90 31.8
* 19mm(3/4") 에어 호스, 3/4" 에어 주입구(1/2" CB-10,20 및 30은 제외)

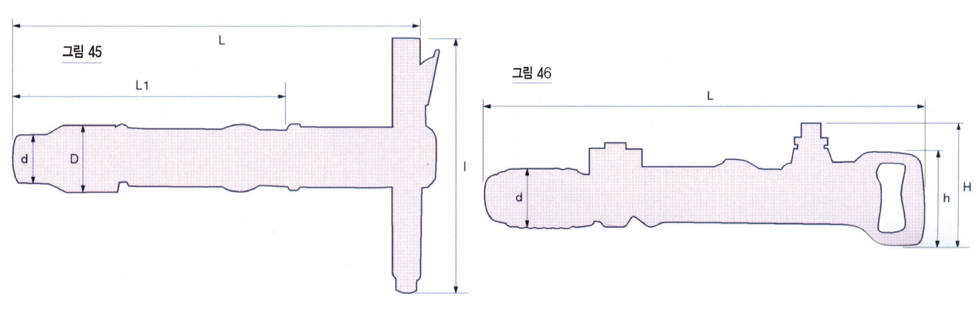

치수
그림번호 모델 L L1 I D d
45 CB-10 490 320 435 80 65
45 CB-20 570 365 365 95 69
45 CB-30 620 415 365 119 73
그림번호 모델 L H h d
46 CA-7 465 125 115 60

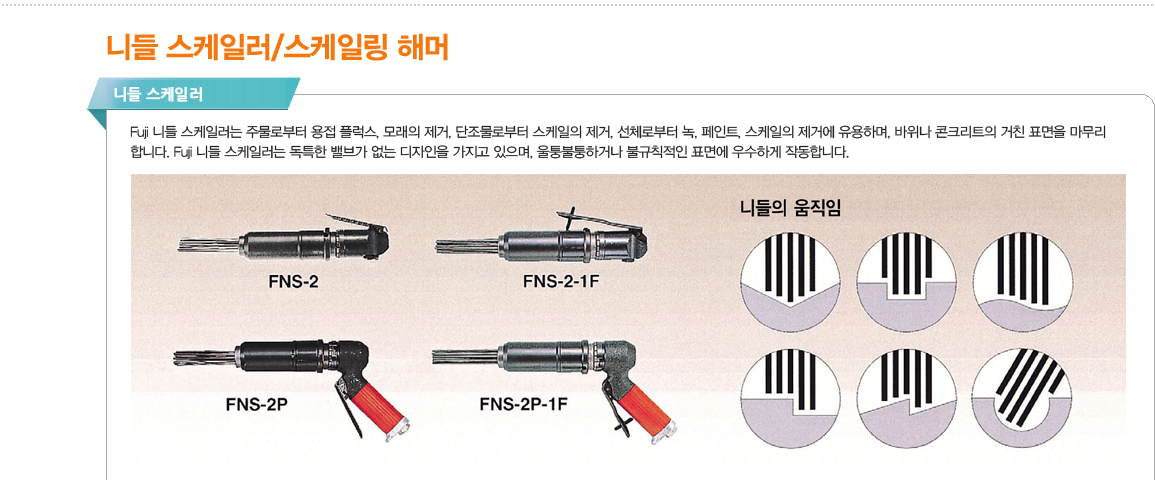

모델 쓰로틀
타입
타격 피스톤
지름
니들길이 니들 갯수 니들 스트로크 전체길이 무게
에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
Hz mm in mm in 3mm 2mm mm in mm in kg lb m³/min ft³/min PT or NPT mm in
푸쉬레버 로킹레버
FNS-2 FNS-2-1F 스트레이트 60 25 1 180 7 3/32 19 37 7 9/32 325 12 51/64 1.9 4.1 0.18 6.4 1/4 9.5 3/8
FNS-2P FNS-2P-1F 피스톨 60 25 1 180 7 3/32 19 37 7 9/32 371 14 39/64 2.5 5.5 0.18 6.4 1/4 9.5 3/8
* 주문시 니들의 지름 (3mm 또는 2mm)을 명기바랍니다.

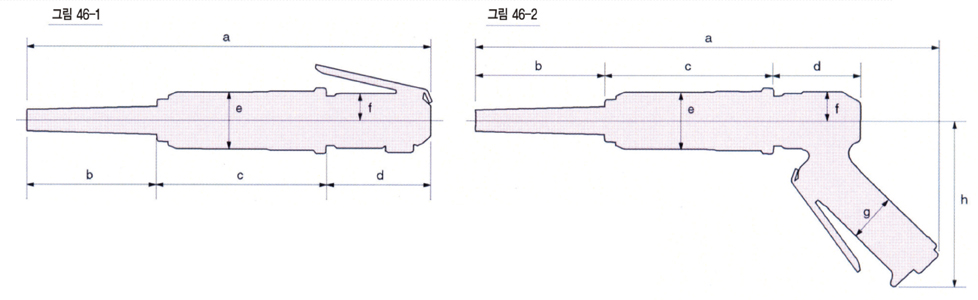

치수
그림번호 모델 a b c d e f g h
46-1 FNS-2(-1F) 325 104 136 85 46 22 - -
46-2 FNS-2P(-1F) 372 104 136 70 46 23.5 39 135

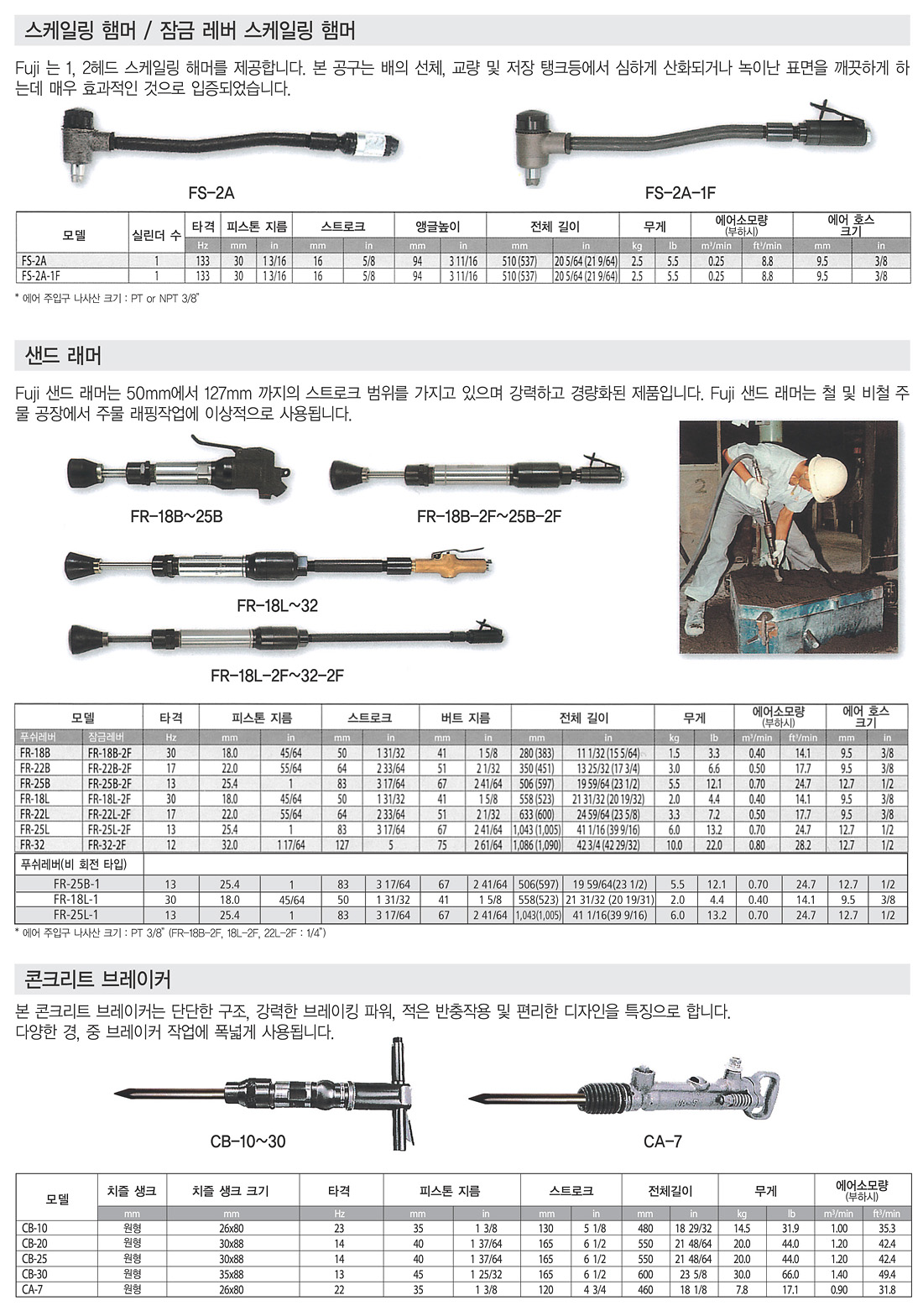

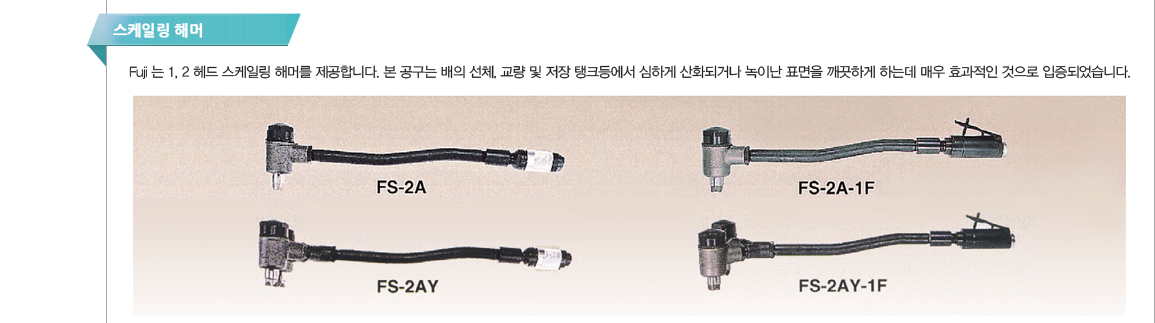

모델 실린더
타격
피스톤
지름

스트로크 앵글높이 전체길이 무게 에어소모량
(부하시)
에어주입구
나사산 크기
Hz mm in mm in mm in mm in kg lb m³/min ft³/min PT or NPT

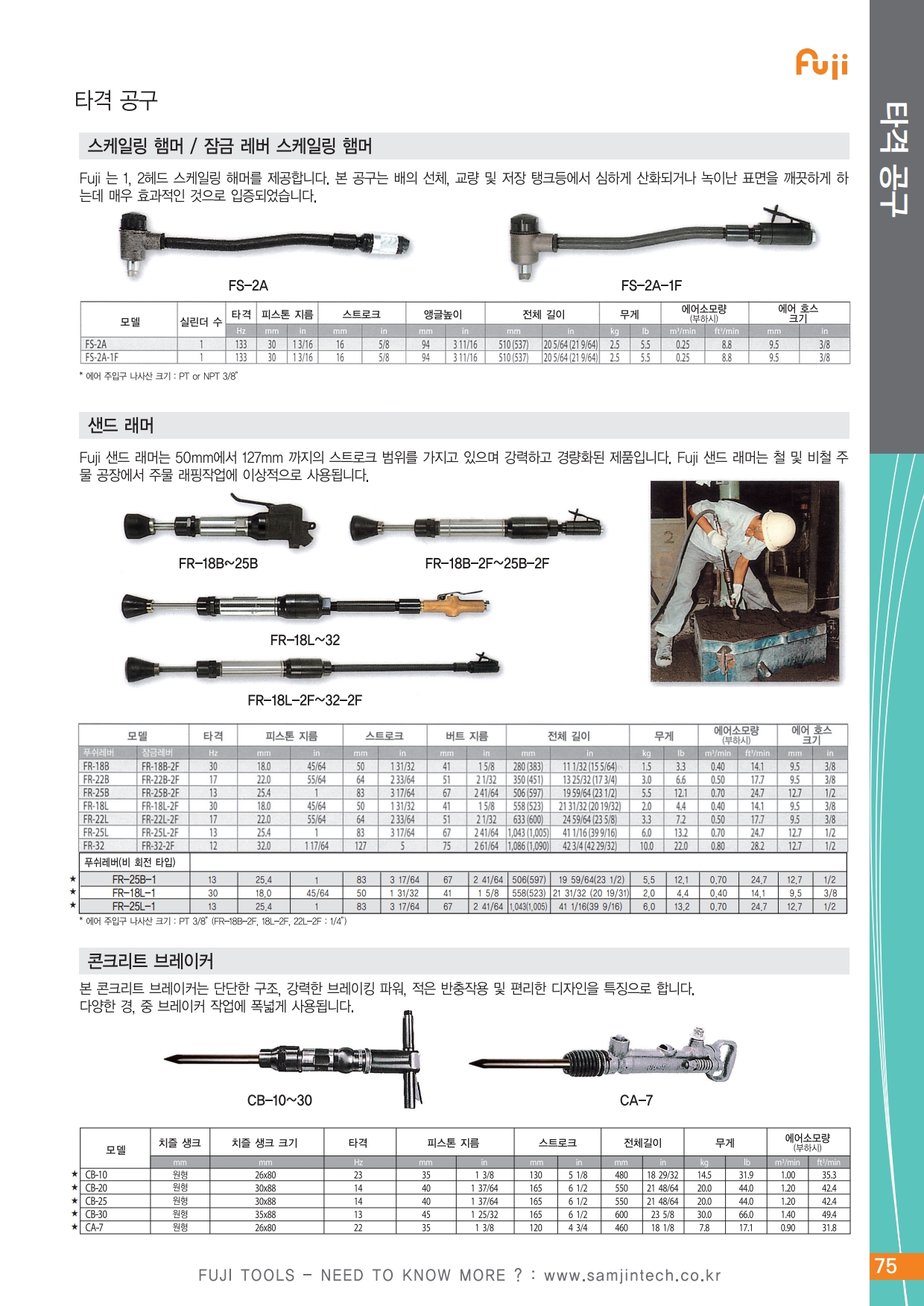

FS-2A 1 60 30 1 3/16 16 5/8 94 3 11/16 510(537) 20 5/64(21 9/64) 2.5 5.5 0.25 8.8 3/8
FS-2A-1F 1 60 30 1 3/16 16 5/8 94 3 11/16 510(537) 20 5/64(21 9/64) 2.5 5.5 0.25 8.8 3/8
FS-2AY 2 60 30 1 3/16 16 5/8 94 3 11/16 557(582) 21 59/64(22 29/32) 3.9 8.5 0.35 12.3 3/8
FS-2AY-1F 2 60 30 1 3/16 16 5/8 94 3 11/16 557(582) 21 59/64(22 29/32) 3.9 8.5 0.35 12.3 3/8
* 9.5mm (3/8") 에어 호스

치수

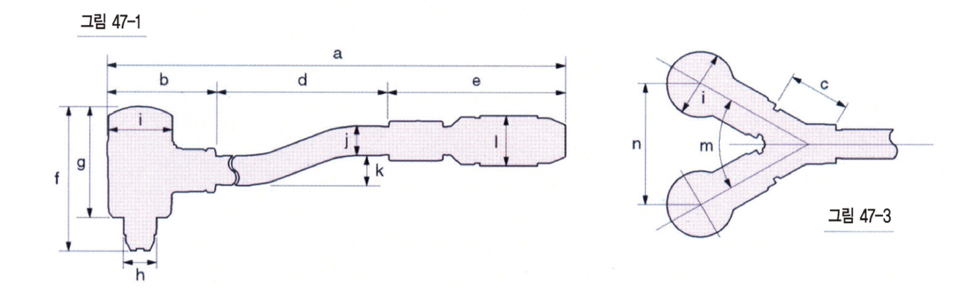

그림번호 모델 a b c d e f g h i j k l m n
47-1 FS-2A 510 82 - 295 133 110~94 85 21 50 22 23 38 - -
47-1 FS-2A-1F 535 82 - 295 158 110~94 85 21 50 22 23 40 - -
47-3 FS-2AY 557 82 47 295 133 110~94 85 21 50 22 23 38 60˚ 92
47-3 FS-2AY-1F 582 82 47 295 158 110~94 85 21 50 22 23 40 60˚ 92

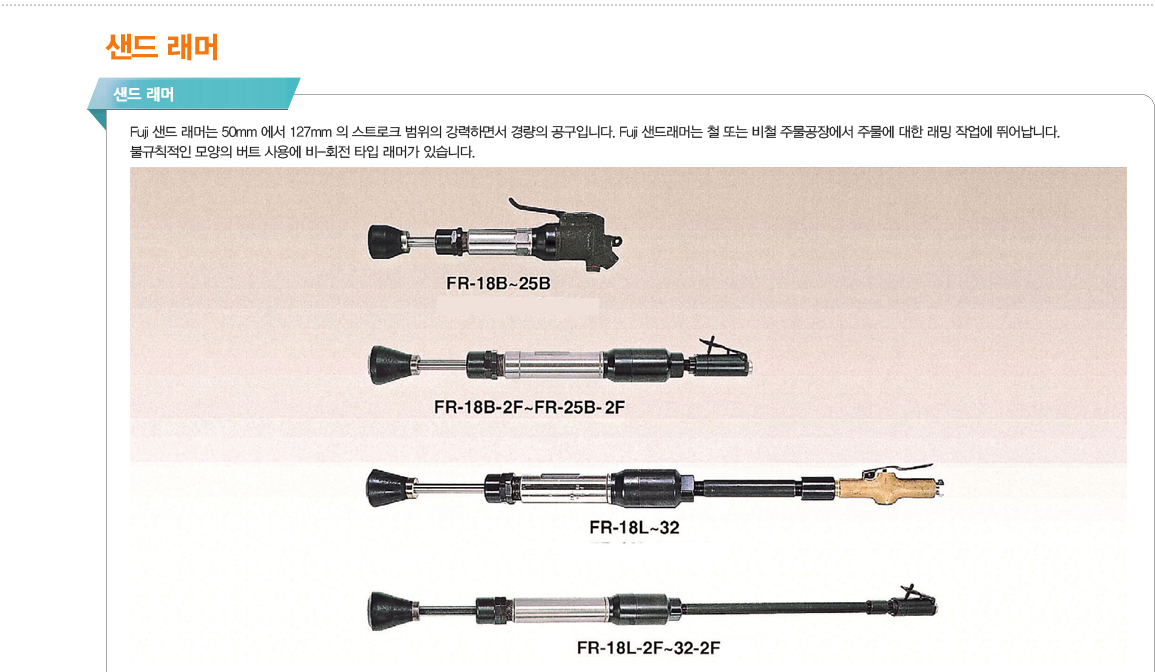

모델 타격 피스톤지름 스트로크 버트 지름 전체길이 무게
에어소모량
(부하시)

에어주입구
나사산 크기
에어호스크기
푸쉬레버 로킹레버 Hz mm in mm in mm in mm in kg lb m³/min ft³/min PT or NPT mm in
FR-18B FR-18B-2F 30 18 45/64 50 1 31/32 41 1 5/8 280(383) 11 1/32(15 5/64) 1.5 3.3 0.4 14.1 1/4 9.5 3/8
FR-22B FR-22B-2F 17 22 55/64 64 2 33/64 51 2 1/32 350(451) 13 25/32(17 3/4) 3 6.6 0.5 17.7 3/8 9.5 3/8
FR-25B FR-25B-2F 13 25.4 1 83 3 17/64 67 2 41/64 506(597) 19 59/64(23 1/2) 5.5 12.1 0.7 24.7 3/8 12.7 1/2
FR-18L FR-18L-2F 30 18 45/64 50 1 31/32 41 1 5/8 558(523) 21 31/32(20 19/32) 2 4.4 0.4 14.1 1/4 9.5 3/8
FR-22L FR-22L-2F 17 22 55/64 64 2 33/64 51 2 1/32 633(600) 24 59/64(23 5/8) 3.3 7.2 0.5 17.7 1/4 9.5 3/8
FR-25L FR-25L-2F 13 25.4 1 83 3 17/64 67 2 41/64 1,043(1,005) 41 1/16(39 9/16) 6 13.2 0.7 24.7 1/2 12.7 1/2
FR-32 FR-32-2F 12 32 1 17/64 127 5 75 2 61/64 1,086(1,090) 42 3/4(42 59/64) 10 22 0.8 28.2 1/2 12.7 1/2

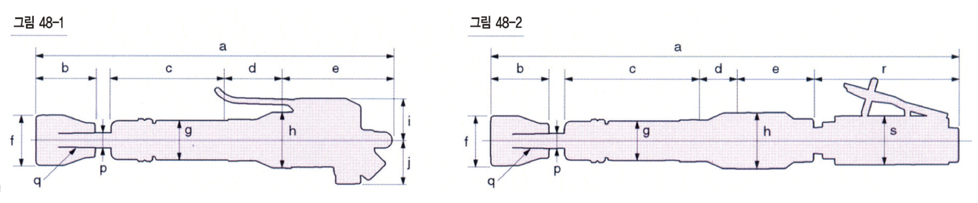

치수
그림번호 모델 a b c d e f r g h s i j p q
48-1 FR-18B 287~337 47 114 28 85 41 - 32 46 - 34 36 12.0 테이퍼 1:20
48-1 FR-22B 364~428 60 154 35 85 51 - 38 50 - 38 36 14.0 테이퍼 1:20
48-1 FR-25B 539~622 80 228 49 117 67 - 46 60 - 47 32 17.5 테이퍼 1:20
48-2 FR-18B-2F 390~440 47 114 28 63 41 118 32 46 40 - - 12.0 테이퍼 1:20
48-2 FR-22B-2F 465~529 60 154 35 68 51 118 38 50 40 - - 14.0 테이퍼 1:20
48-2 FR-25B-2F 630~713 80 228 49 90 67 118 46 60 40 - - 17.5 테이퍼 1:20

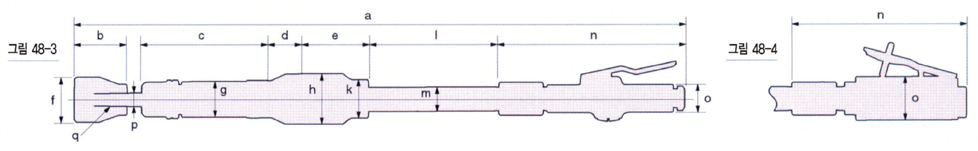

그림번호 모델 a b c d e f g h k l m n o p q
48-3 FR-18L 565~615 47 113 28 64 41 32 46 35 124 21.7 167 25 12.0 테이퍼 1:20
48-3 FR-22L 647~711 60 154 35 68 51 38 50 35 124 21.7 173 25 14.0 테이퍼 1:20
48-3 FR-25L 1076~1159 80 228 49 90 67 46 60 45 400 21.7 169 32 17.5 테이퍼 1:20
48-3 FR-32 1119~1246 92 262 60 85 75 53 68 50 395 27.5 154 32 19.0 테이퍼 1:20
48-4 FR-18L-2F 542~592 60 113 28 64 51 32 46 35 124 21.7 158 40 12.0 테이퍼 1:20
48-4 FR-22L-2F 614~678 60 154 35 68 51 38 50 35 124 21.7 158 40 14.0 테이퍼 1:20
48-4 FR-25L-2F 1038~1121 80 228 49 90 67 46 60 45 400 21.7 158 40 17.5 테이퍼 1:20
48-4 FR-32L-2F 1123~1250
92 260 60 85.6 75 53 68 50 401 27.5 158 40 19.0 테이퍼 1:20

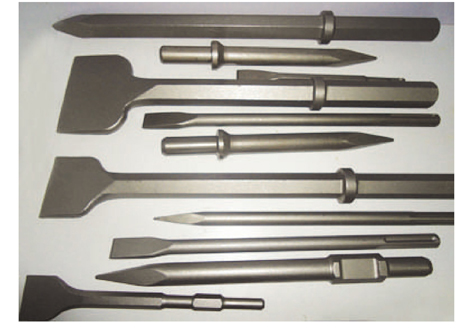

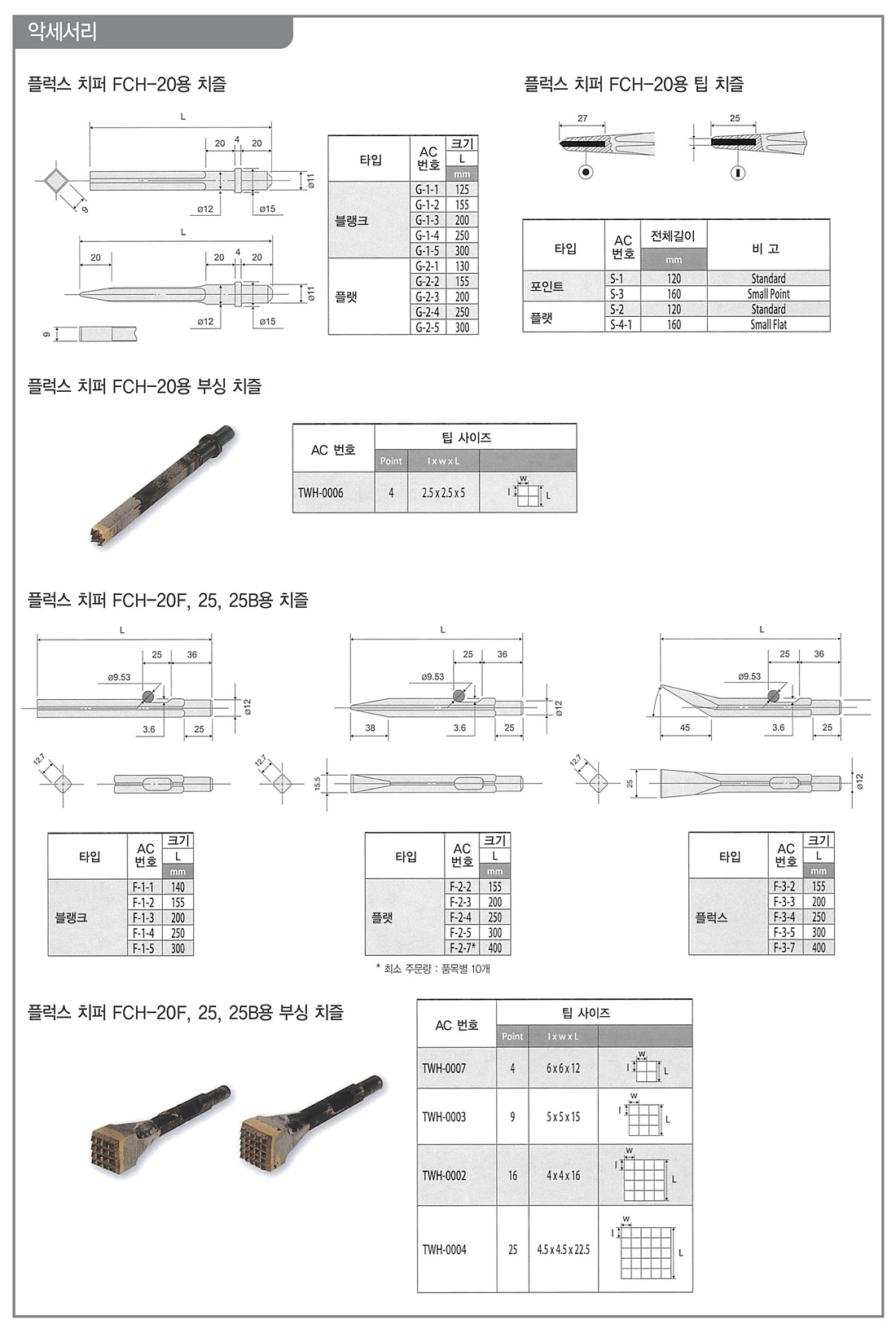

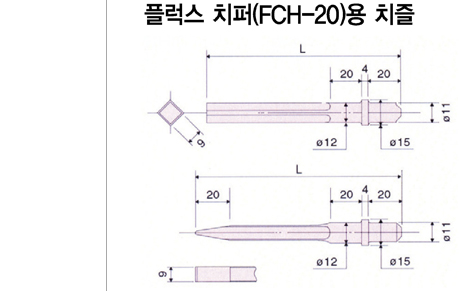

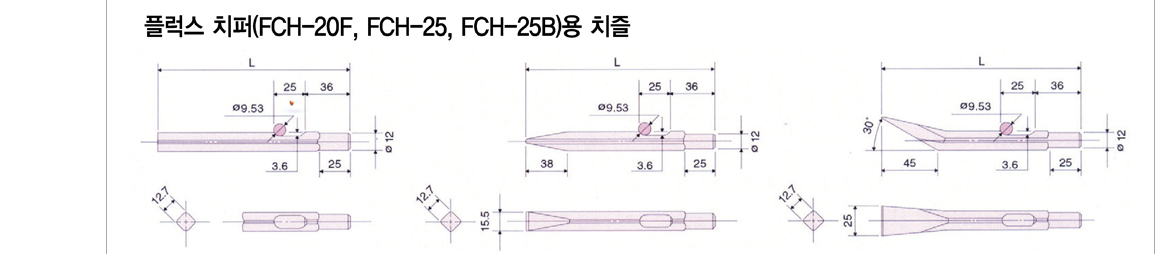

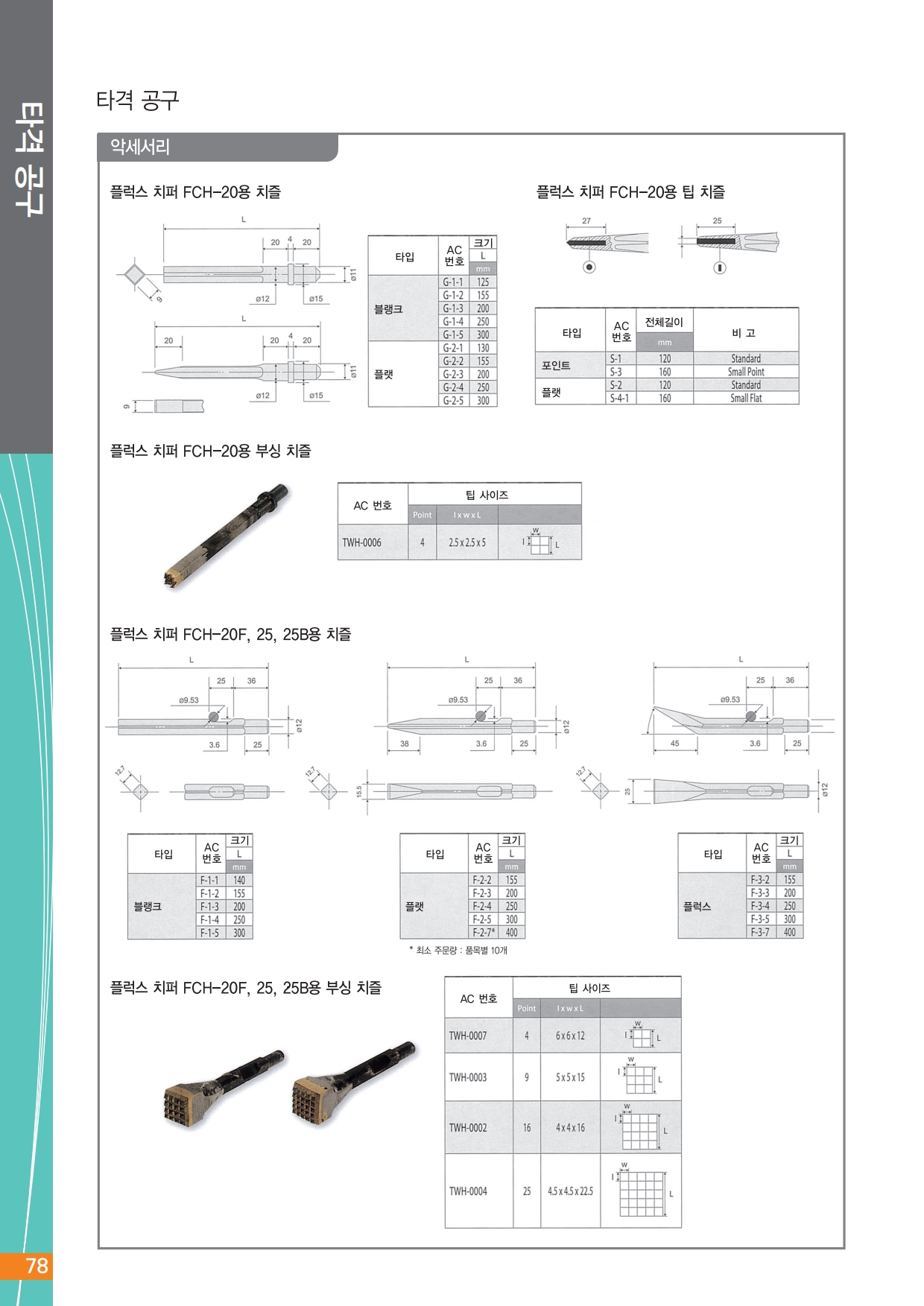

타입 AC 번호 크기
L
mm
블랭크 G-1-1 125
G-1-2 155
G-1-3 200
G-1-4 250
G-1-5 300
플랫 G-2-1 130
G-2-2 155
G-2-3 200
G-2-4 250
G-2-5 300
타입 AC 번호 크기

비고

L
mm
포인트 S-1 120 표준
S-3 160 소형 포인트
플랫 S-2 120 표준
S-4-1 160 소형 플랫

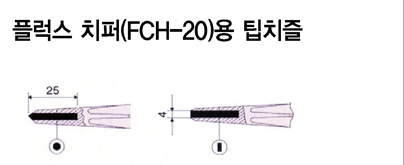

AC 번호 팁 크기
포인트 1 X w X L
TWH-0006 4 2.5x2.5x5
타입 AC 번호 크기
L
mm
블랭크 F-1-1 140
F-1-2 155
F-1-3 200
F-1-4 250
F-1-5 300
타입 AC 번호 크기
L
mm
플랫 F-2-2 155
F-2-3 200
F-2-4 250
F-2-5 300
F-2-7 400
타입 AC 번호 크기
L
mm
플럭스 F-3-2 155
F-3-3 200
F-3-4 250
F-3-5 300
F-3-7 400

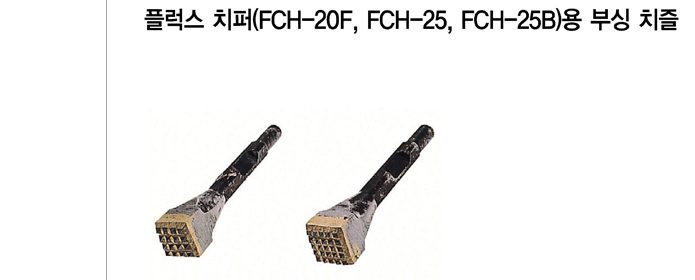

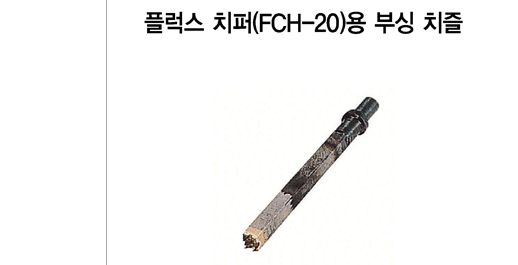

AC 번호 팁 크기
포인트 1 X w X L
TWH-0007 4 6X6X12
TWH-0003 9 5X5X15
TWH-0002 16 4X4X16
TWH-0004 25 4.5X4.5X22.5

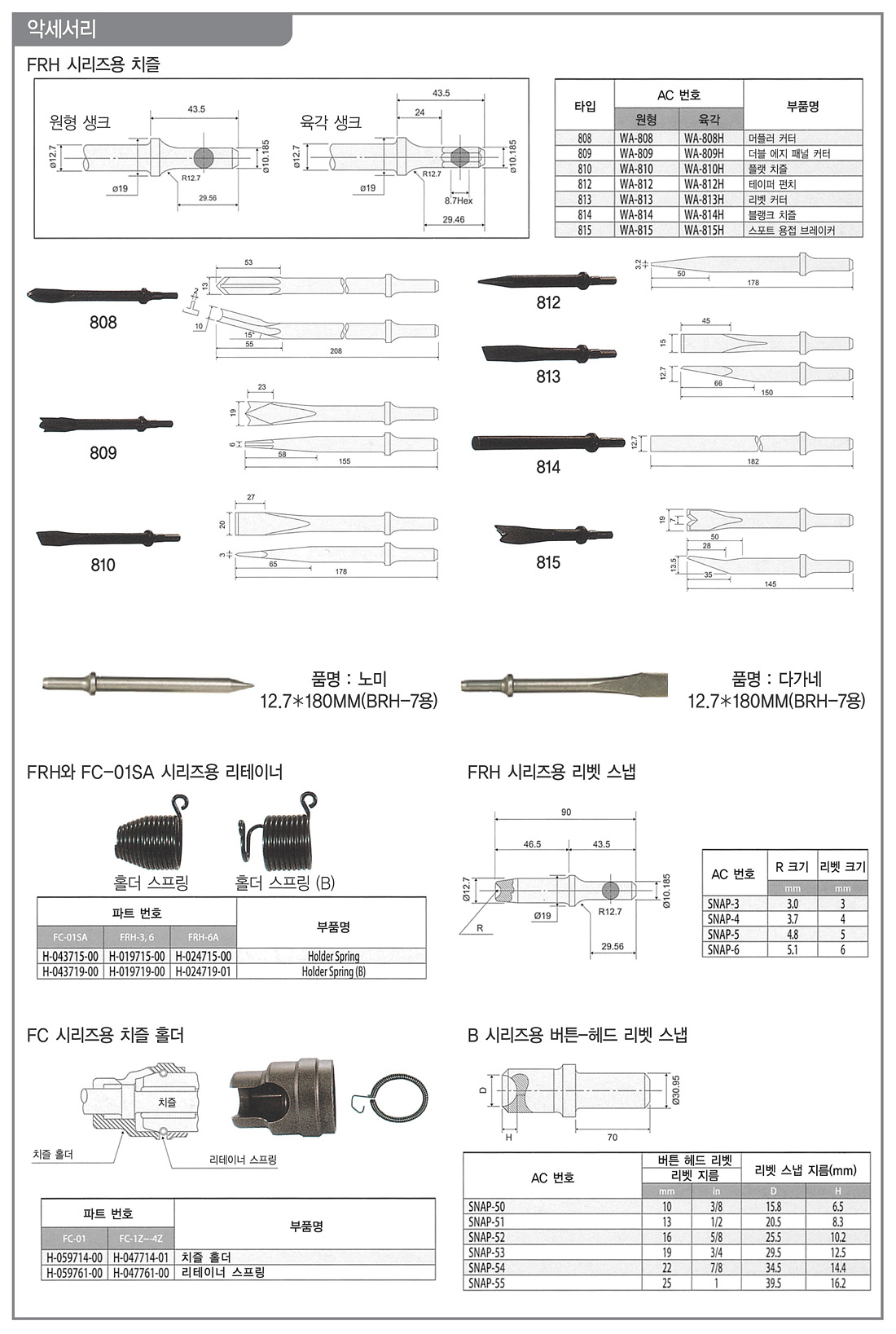

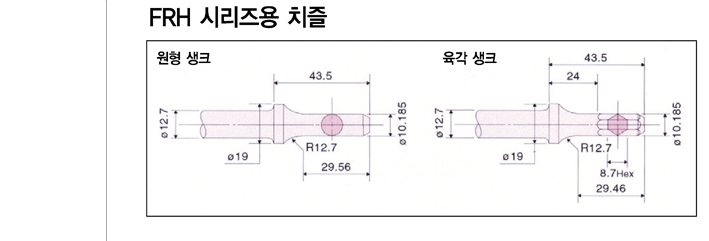

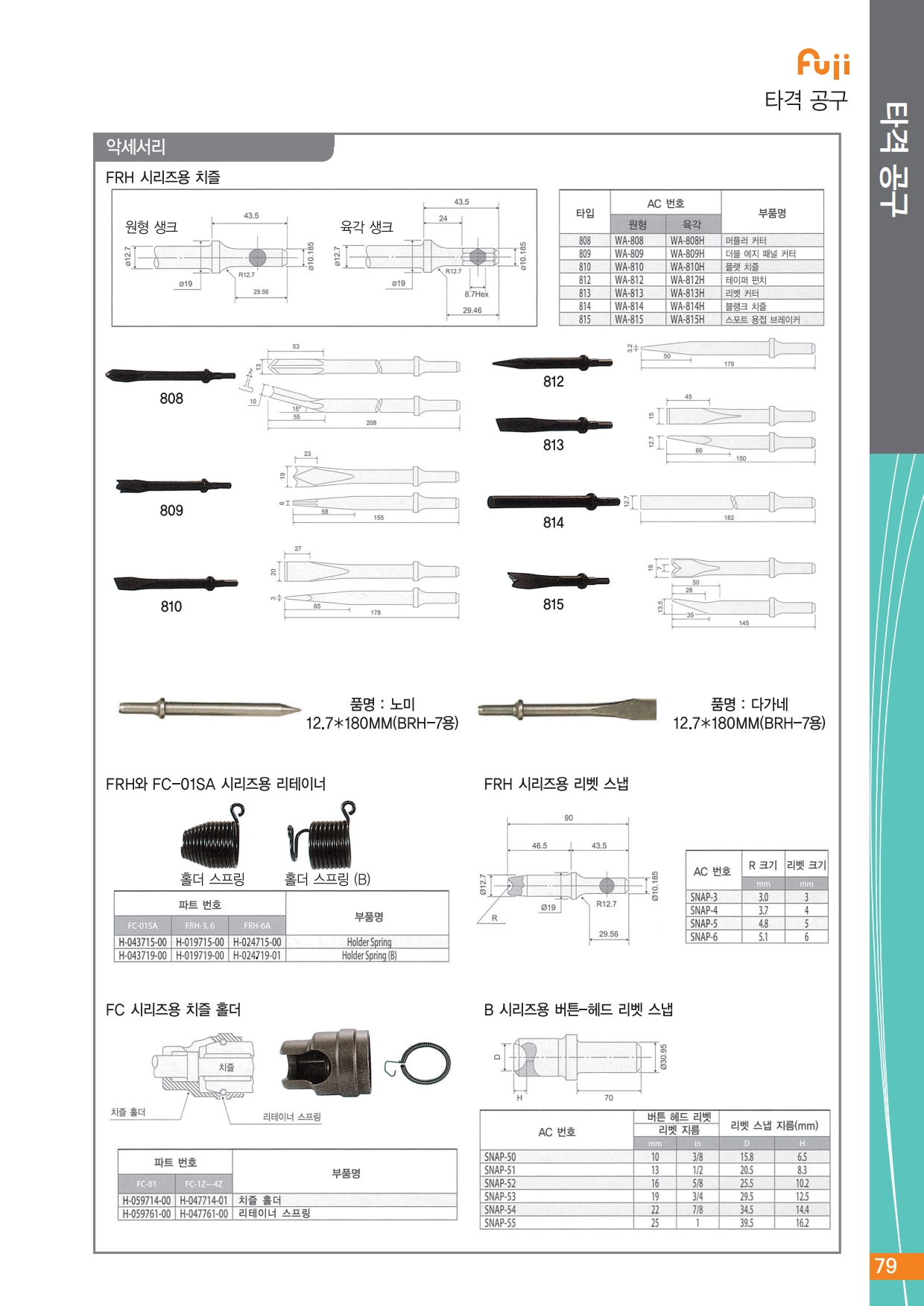

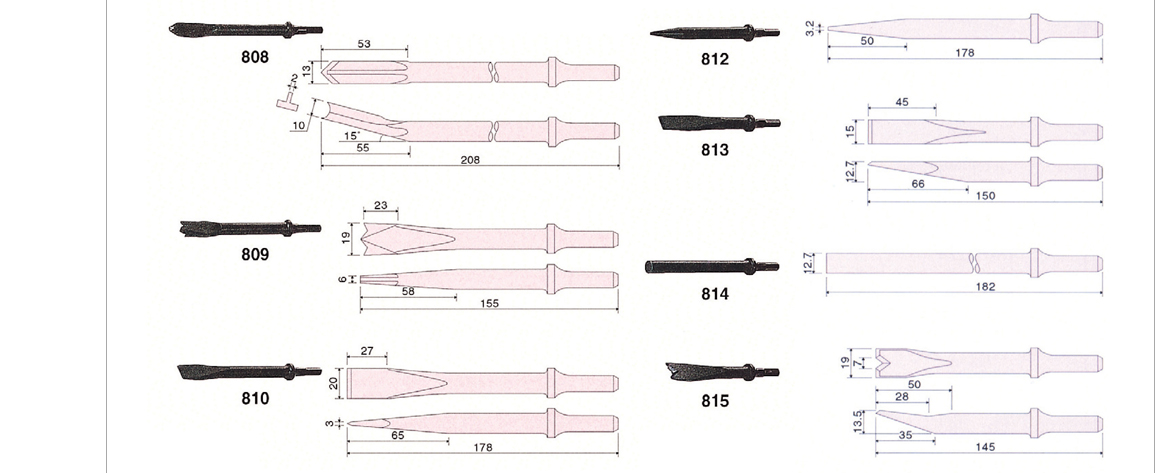

색인번호 AC 번호 부품명
원형 육각
808 WA-808 WA-808H 머플러 커터

809

WA-809 WA-809H 더블 에지 패널 커터
810 WA-810 WA-810H 플랫 치즐
812 WA-812 WA-812H 테이퍼 펀치
813 WA-813 WA-813H 리벳 커터
814 WA-814 WA-814H 블랭크 치즐
815 WA-815 WA-815H 스포트 용접 브레이커

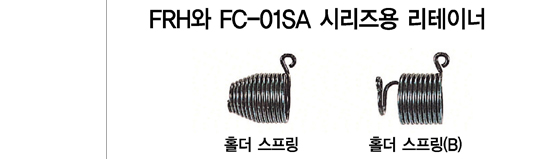

AC 번호 부품명
FC-01SA FRH-3, FRH-6 FRH-6A
H-043715-00 H-019715-00 H-024715-00 홀더 스프링
H-043719-00 H-019719-00 H-024719-01 홀더 스프링(B)
AC 번호 R 크기 리벳 크기
mm mm
SNAP-3 3 3

SNAP-4

3.7 4
SNAP-5 4.8 5
SNAP-6 5.1 6

부품번호 부품명
원형 육각
H-059714-00 H-047714-01 치즐 홀더
H-059761-00 H-047761-00 리테이너 스프링

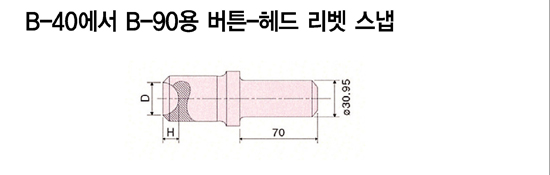

AC 번호 AC 번호 리벳 스냅 지름(mm)
리벳 지름
원형 육각 D H
SNAP-50 10 3/8 15.8 6.5

SNAP-51

13 1/2 20.5 8.3
SNAP-52 16 5/8 25.5 10.2
SNAP-53 19 3/4 29.5 12.5
SNAP-54 22 7/8 34.5 14.4
SNAP-55 25 1 39.5 16.2

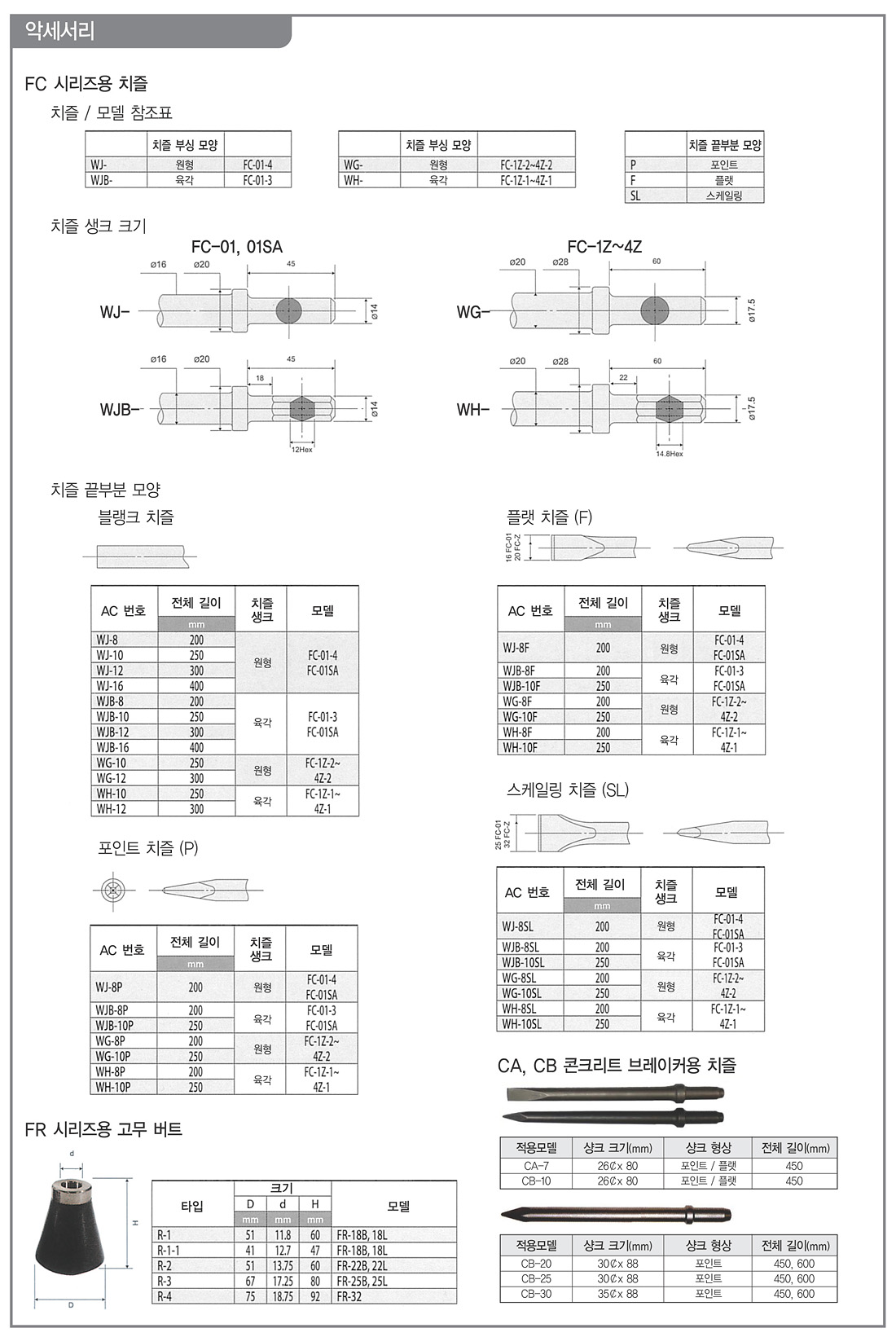

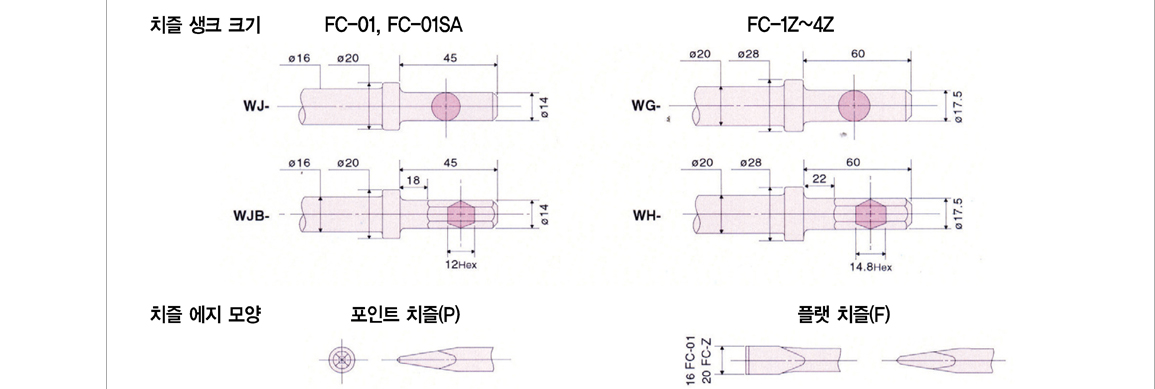

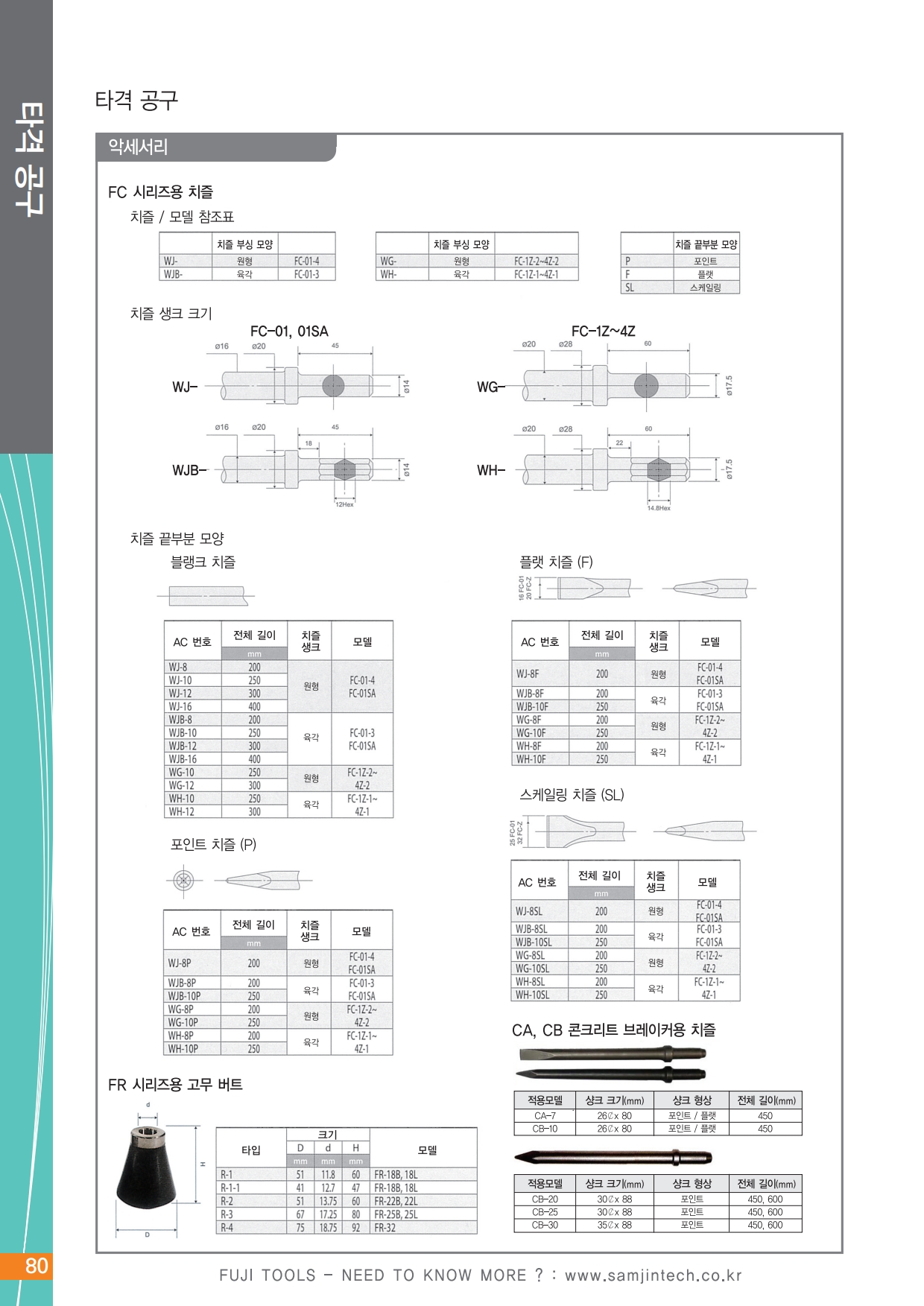

사인 치즐 부시모양 모델
WJ- 원형 FC-01-4
WJB- 육각 FC-01-3
사인 치즐 부시모양 모델
WG- 원형 FC-1Z-2~4Z-2
WH- 육각 FC-1Z-1~4Z-1
사인 치즐 끝 모양
P 포인트
F 플랫
SL 스켈링
AC 번호 전체 길이 치즐생크 모델
mm
WJ-8P 200 원형 FC-01-4
FC-01SA
WJB-8P 200 육각 FC-01-3
FC-01SA
WJB-10P 250
WG-8P 200 원형 FC-1Z-2~4Z-2
WG-10P 250
WH-8P 200 육각 FC-1Z-1~4Z-1
WH-10P 250

AC 번호 전체 길이 치즐생크 모델
mm
WJ-8F 200 원형 FC-01-4
FC-01SA
WJB-8F 200 육각 FC-01-3
FC-01SA
WJB-10F 250
WG-8F 200 원형 FC-1Z-2~4Z-2
WG-10F 250
WH-8F 200 육각 FC-1Z-1~4Z-1
WH-10F 250

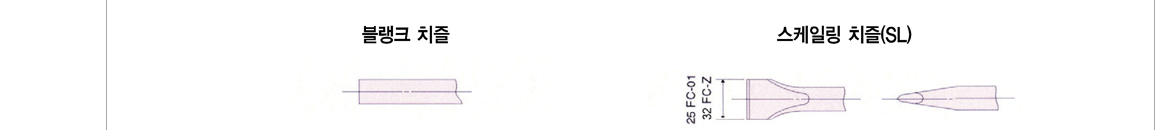

AC 번호 전체 길이 치즐생크 모델
mm
WJ-8 200 원형 FC-01-4
FC-01SA
WJ-10 250
WJ-12 300
WJ-16 400
WJB-8 200 육각 FC-01-3
FC-01SA
WJB-10 250
WJB-12 300
WJB-16 400
WG-10 250 원형 FC-1Z-2~4Z-2
WG-12 300
WH-10 250 육각 FC-1Z-1~4Z-1
WH-12 300

AC 번호 전체 길이 치즐생크 모델
mm
WJ-8SL 200 원형 FC-01-4
FC-01SA
WJB-8SL 200 육각 FC-01-3
FC-01SA
WJB-10SL 250
WG-8SL 200 원형 FC-1Z-2~4Z-2
WG-10SL 250
WH-8SL 200 육각 FC-1Z-1~4Z-1
WH-10SL 250

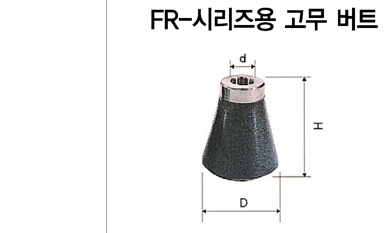

AC 번호 크기 모델
D d H
mm mm mm
R-1 51 11.8 60 FR-18B,18L
R-1-1 41 12.7 47 FR-18B,18L
R-2 51 13.75 60 FR-22B,22L
R-3 67 17.25 80 FR-25B,25L
R-4 75 18.75 92 FR-32
