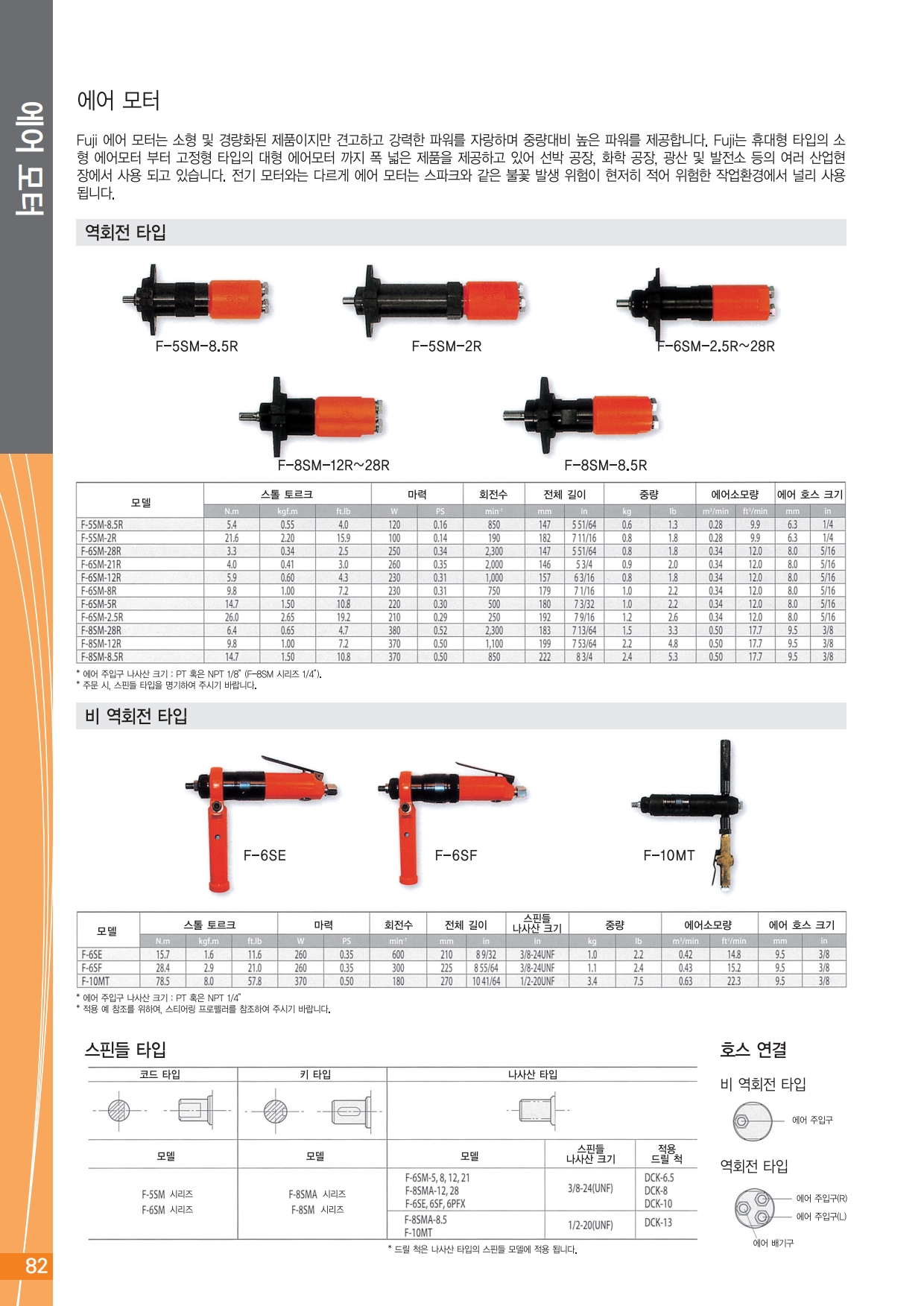

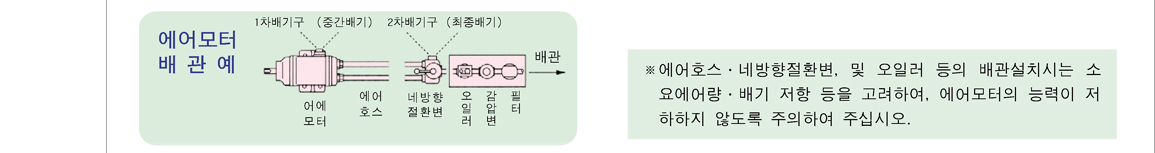

모델 스톨 토르크 마력 회전수
 전체길이 무게
 최대 에어 소모량
 에어
주입구
나사산		 에어호스크기
N.m kgf.m ft.lb kW PS min-¹ mm in kg lb m³/min ft³/min PT or NPT mm in

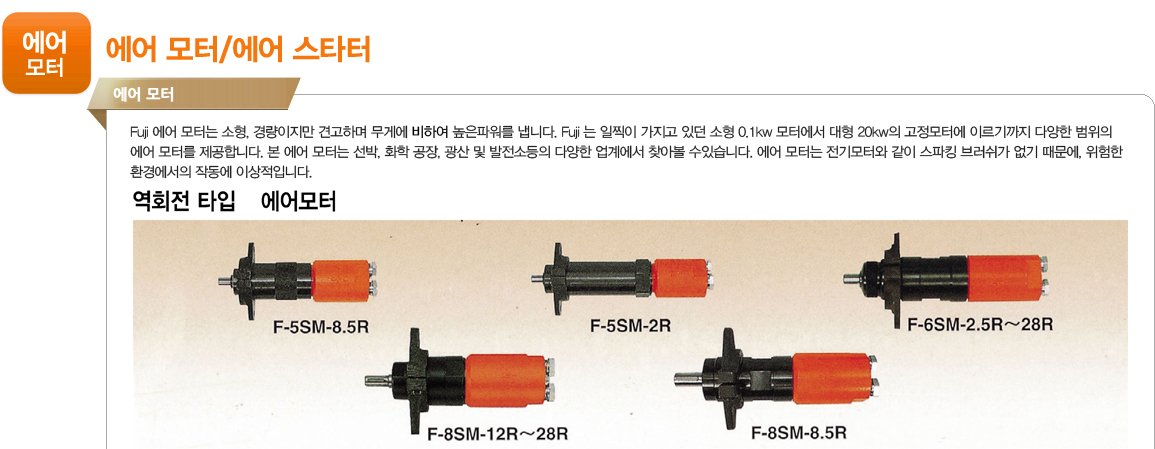

F-5SM-8.5R 5.4 0.55 4 0.12 0.16 850 147 5 51/64 0.6 1.3 0.28 9.9 1/8 6.3 1/4
F-5SM-2R 21.6 2.2 15.9 0.1 0.14 190 182 7 11/16 0.8 1.8 0.28 9.9 1/8 6.3 1/4
F-6SM-28R 3.3 0.34 2.5 0.25 0.34 2,300 147 5 51/64 0.8 1.8 0.34 12 1/8 8 5/16
F-6SM-21R 4 0.41 3 0.26 0.35 2,000 146 5 3/4 0.9 2 0.34 12 1/8 8 5/16
F-6SM-12R 5.9 0.6 4.3 0.23 0.31 1,000 157 6 3/16 0.8 1.8 0.34 12 1/8 8 5/16
F-6SM-8R 9.8 1 7.2 0.23 0.31 750 179 7 1/16 1 2.2 0.34 12 1/8 8 5/16
F-6SM-5R 14.7 1.5 10.8 0.22 0.30 500 180 7 3/32 1 2.2 0.34 12 1/8 8 5/16
F-6SM-2.5R 26 2.65 19.2 0.21 0.29 250 192 7 9/16 1.2 2.6 0.34 12 1/8 8 5/16
F-8SM-28R 6.4 0.65 4.7 0.38 0.52 2,300 183 7 13/64 1.5 3.3 0.5 17.7 1/4 9.5 3/8
F-8SM-12R 9.8 1 7.2 0.37 0.5 1,100 199 7 53/64 2.2 4.8 0.5 17.7 1/4 9.5 3/8
F-8SM-8.5R 14.7 1.5 10.8 0.37 0.5 850 222 8 3/4 2.4 5.3 0.5 17.7 1/4 9.5 3/8
* 주문시 스핀들 타입을 명기하여 주시기 바랍니다.

치수

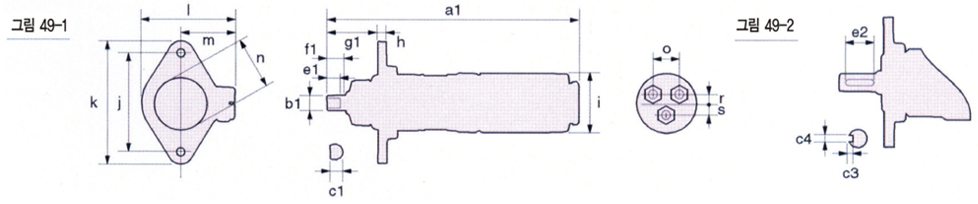

그림번호 모델 a1 b1 c1 c3 c4 e1 e2 f1 g1 h i j k l m n o r s
49-1 F-5SM-2R 180 8 7.0 - - 10 - 12 25.0 5 40 60 74 55 33 35 18 6.5 8.0
49-1 F-5SM-8.5R 147 8 7.0 - - 10 - 12 20.0 5 40 60 74 55 33 35 18 6.5 8.0
49-1 F-6SM-12R 157 10 8.5 - - 12 - 14 18.0 6 42 70 88 64 38 39 20 6.5 8.0
49-1 F-6SM-2.5R 192 10 8.5 - - 12 - 14 36.0 6 42 70 88 64 38 38 20 6.5 8.0
49-1 F-6SM-21R 146 10 8.5 - - 12 - 14 19.0 6 42 70 88 64 38 39 20 6.5 8.0
49-1 F-6SM-28R 146 10 8.5 - - 12 - 14 19.0 6 42 70 88 64 38 39 20 6.5 8.0
49-1 F-6SM-5R 179 10 8.5 - - 12 - 14 36.0 6 42 70 88 64 38 38 20 6.5 8.0
49-1 F-6SM-8R 179 10 8.5 - - 12 - 14 36.0 6 42 70 88 64 38 38 20 6.5 8.0
49-2 F-8SM-12R 199 12 - 2.5 4.0 - 18 25 49.0 8 58 90 114 81 48 52 26 11.0 17.0
49-2 F-8SM-28R 183 12 - 2.5 4.0 - 18 25 29.0 6 58 70 88 64 38 45 26 11.0 17.0
49-2 F-8SM-8.5R 222 16 - 3.0 5.0 - 25 32 46.5 8 58 90 114 81 48 51 26 11.0 17.0

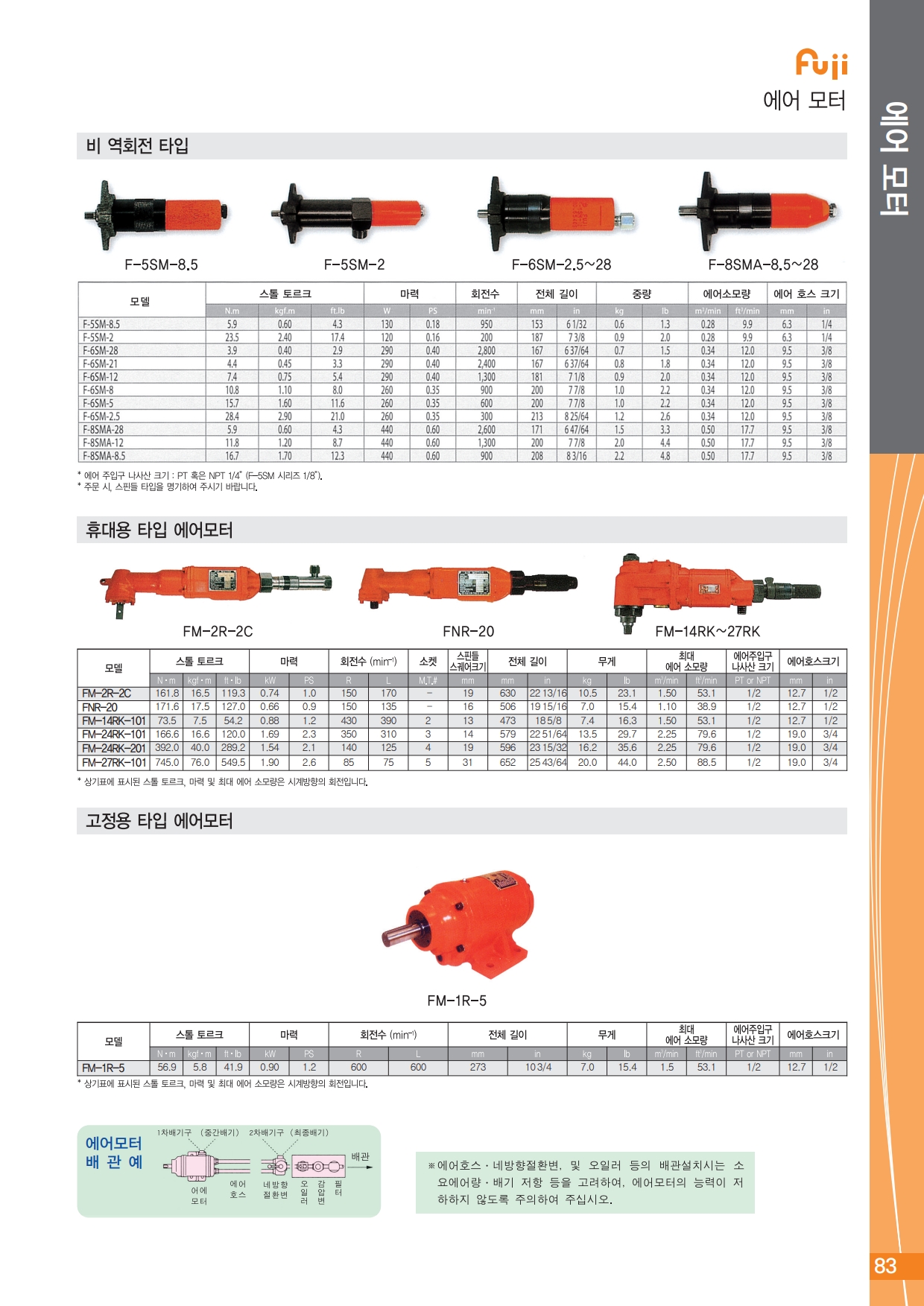

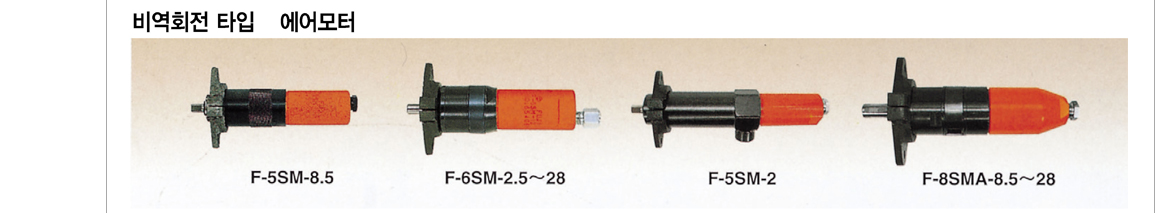

모델 스톨 토르크 마력 회전수
 전체길이 무게
 최대 에어 소모량
 에어
주입구
나사산		 에어호스크기
N.m kgf.m ft.lb kW PS min-¹ mm in kg lb m³/min ft³/min PT or NPT mm in
F-5SM-8.5 5.9 0.6 4.3 0.13 0.18 950 153 6 1/32 0.6 1.3 0.28 9.9 1/8 6.3 1/4
F-5SM-2 23.5 2.4 17.4 0.12 0.16 200 187 7 3/8 0.9 2 0.28 9.9 1/8 6.3 1/4
F-6SM-28 3.9 0.4 2.9 0.29 0.4 2,800 167 6 37/64 0.7 1.5 0.34 12 1/4 9.5 3/8
F-6SM-21 4.4 0.45 3.3 0.29 0.4 2,400 167 6 37/64 0.8 1.8 0.34 12 1/4 9.5 3/8
F-6SM-12 7.4 0.75 5.4 0.29 0.4 1,300 181 7 1/8 0.9 2 0.34 12 1/4 9.5 3/8
F-6SM-8 10.8 1.1 8 0.26 0.35 900 200 7 7/8 1 2.2 0.34 12 1/4 9.5 3/8
F-6SM-5 15.7 1.6 11.6 0.26 0.35 600 200 7 7/8 1 2.2 0.34 12 1/4 9.5 3/8
F-6SM-2.5 28.4 2.9 21 0.26 0.35 300 213 8 25/64 1.2 2.6 0.34 12 1/4 9.5 3/8
F-8SMA-28 5.9 0.6 4.3 0.44 0.6 2,600 171 6 47/64 1.5 3.3 0.5 17.7 1/4 9.5 3/8
F-8SMA-12 11.8 1.2 8.7 0.44 0.6 1,300 200 7 7/8 2 4.4 0.5 17.7 1/4 9.5 3/8
F-8SMA-8.5 16.7 1.7 12.3 0.44 0.6 900 208 8 3/16 2.2 4.8 0.5 17.7 1/4 9.5 3/8
* 주문시 스핀들 타입을 명기하여 주시기 바랍니다.
코드 타입 키 타입 나사산 타입
모델 모델 *모델 스핀들 나사산크디 적용 드릴 척
F-5SM 시리즈 F-8SMA 시리즈 F-6SM-5, -8, -12, -21
F-8SMA-12, F-8SMA-28
F-6SE, -6SF, -6PFX		 3/8-24(UNF) DCK-6.5
DCK-8
DCK-10
F-6SM 시리즈 F-8SM 시리즈 F-8SMA-8.5
F-10MT		 1/2-20(UNF) DCK-13
* 드릴 척은 나사산 타입의 스핀들 모델에 적둉되어 사용할 수 있습니다.

치수
그림번호 모델 a1 b1 c1 c3 c4 e1 e2 f1 g1 h i j k l m n a2 b2 c2 d f2 g2
50-1 F-5SM-2 185 8 7.0 - - 10 - 12 25.0 5 32 60 74 55 33 35 - - - - - -
50-1 F-5SM-8.5 152 8 7.0 - - 10 - 12 20.0 5 32 60 74 55 33 35 - - - - - -
50-1, 3 F-6SM-12 178 10 8.5 - - 12 - 14 18.0 6 38 70 88 64 38 41 178 3/8-24 10 4 12 18.0
50-1, 3 F-6SM-2.5 213 10 8.5 - - 12 - 14 36.0 6 38 70 88 64 38 38 214 3/8-24 14 5 12 36.0
50-1, 3 F-6SM-21 167 10 8.5 - - 12 - 14 19.0 6 38 70 88 64 38 39 167 3/8-24 10 4 12 19.0
50-1, 3 F-6SM-28 167 10 8.5 - - 12 - 14 19.0 6 38 70 88 64 38 39 169 3/8-24 10 4 12 21.0
50-1, 3 F-6SM-5 200 10 8.5 - - 12 - 14 36.0 6 38 70 88 64 38 38 200 3/8-24 14 5 12 36.0
50-1, 3 F-6SM-8 200 10 8.5 - - 12 - 14 36.0 6 38 70 88 64 38 38 200 3/8-24 14 5 12 36.0
50-1, 3 F-8SMA-12 200 12 - 2.5 4.0 - 18 25 28.0 8 50 90 114 81 48 51 189 3/8-24 12 5 12 17.0
50-1, 3 F-8SMA-28 181 12 - 2.5 4.0 - 18 25 30.0 6 50 70 88 64 38 43 173 3/8-24 12 5 12 20.0
50-1, 3 F-8SMA-8.5 222 16 - 3.0 5.0 - 25 32 46.5 8 50 90 114 81 48 51 208 1/2-20 14 6 15 32.5

모델 스톨 토르크 마력 회전수
 전체길이 스핀들 나사산 크기
무게 최대 에어 소모량
 에어
주입구
나사산		 에어호스크기
N.m kgf.m ft.lb kW PS min-¹ mm in in kg lb m³/min ft³/min PT or NPT mm in

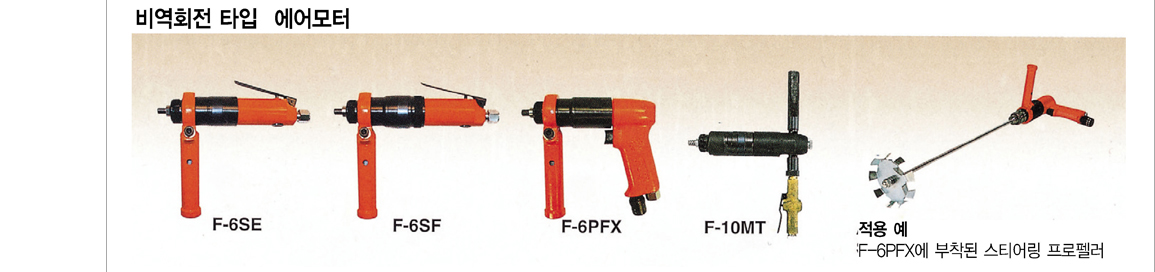

F-6SE 15.7 1.6 11.6 0.26 0.35 600 210 8 9/32 3/8-24UNF 1 2.2 0.42 14.8 1/4 9.5 3/8
F-6SF 28.4 2.9 21 0.26 0.35 300 225 8 55/64 3/8-24UNF 1.1 2.4 0.43 15.2 1/4 9.5 3/8
F-6PFX 28.4 2.9 21 0.26 0.35 300 184 7 1/4 3/8-24UNF 1.7 3.7 0.43 15.2 1/4 9,5 3/8
F-10MT 78.5 8 57.8 0.37 0.5 180 270 10 41/64 1/2-20UNF 3.4 7.5 0.63 22.3 1/4 9.5 3/8
* 적용에 대해서, 스티어링 프로펠러를 참조해 주시기 바랍니다.

치수

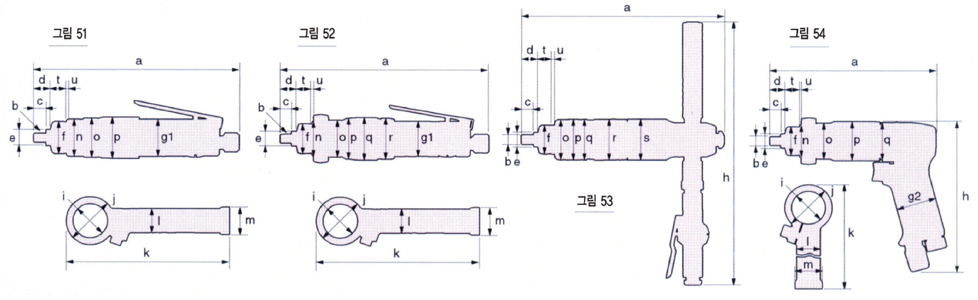

그림번호 모델 a b c d e f g1 g2 h i j k l m n o p q r s t u
51 F-6SE 210 3/8-24 12 17 15.88 32 38 - - 38 52 176 26 30 38 40 42 - - - 16 2
52 F-6SF 225 3/8-24 12 17 15.88 32 38 - - 38 52 176 26 30 38 40 44 46 44 - 16 2
53 F-10MT 266 1/2-20 16 22 19.05 38 - - 352 - - - - - - 53 54 54 54 54 17 5
54 F-6PFX 184 3/8-24 12 17 15.88 32 - 44 170 38 52 176 26 30 38 40 44 42 - - 16 2

모델 스톨 토르크 마력 회전수
 소켓 스핀들 스퀘어크기 전체길이 무게
 최대 에어 소모량
 에어
주입구
나사산		 에어호스크기
N.m kgf.m ft.lb kW PS R L M.T.# mm mm in kg lb m³/min ft³/min PT or NPT mm in

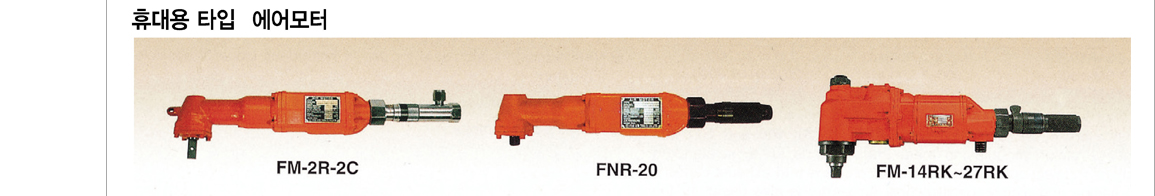

FM-2R-2C 161.8 16.5 119.3 0.74 1 150 170 - 19 630 22 13/16 10.5 23.1 1.5 53.1 1/2 12.7 1/2
FNR-20 171.6 17.5 127 0.66 0.9 150 135 - 16 506 19 15/16 7 15.4 1.1 38.9 1/2 12.7 1/2
FM-14RK-101 73.5 7.5 54.2 0.88 1.2 430 390 2 13 473 18 5/8 7.4 16.3 1.5 53.1 1/2 12.7 1/2
FM-24RK-101 166.6 16.6 120 1.69 2.3 350 310 3 14 579 22 51/64 13.5 29.7 2.25 79.6 1/2 19 3/4
FM-24RK-201 392 40 289.2 1.54 2.1 140 125 4 19 596 23 15/32 16.2 35.6 2.25 79.6 1/2 19 3/4
FM-27RK-101 745 76 549.5 1.9 2.6 85 75 5 31 652 25 43/64 20 44 2.5 88.5 1/2 19 3/4
* 상기 표시된 스톨 토르크, 마력 및 최대 에어 소모량은 시계방향의 회전입니다.

치수

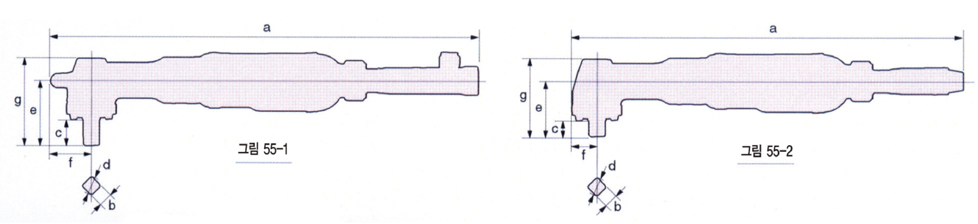

그림번호 모델 a b c d e f g
55-1 FM-2R-2C 630 □19 40 24 100 60 132
55-2 FNR-20 506 □16 17 20 62 31 95

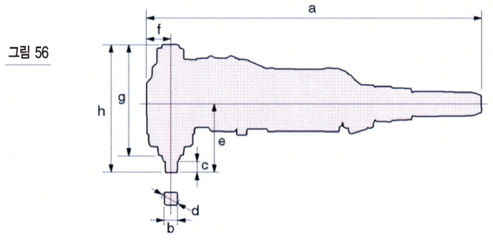

그림번호 모델 a b c d e f g h
56 FM-14RK-101 473 □13 16 16.5 80 27 133 158
56 FM-24RK-101 579 □14 17 17.5 98 35 170 197
56 FM-24RK-201 596 □16 17 20.0 119 42 197 224
□19 20 25.0 122 227
56 FM-27RK-101 652 □31 30 35.0 151 49 233 275

모델 스톨 토르크 마력 회전수(min-¹)
 전체길이 무게
 최대 에어 소모량
 에어
주입구
나사산		 에어호스크기
N.m kgf.m ft.lb kW PS R L mm in kg lb m³/min ft³/min PT or NPT mm in

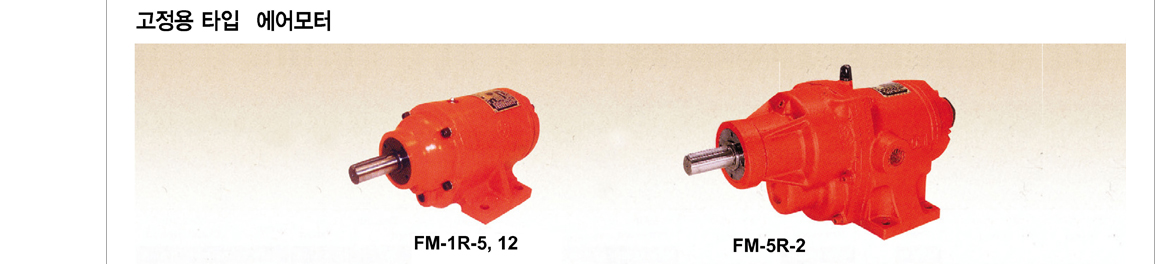

FM-1R-5 56.9 5.8 41.9 0.9 1.2 600 600 273 10 3/4 7 15.4 1.5 53.1 1/2 12.7 1/2
FM-1R-12 28.4 2.9 20.9 0.9 1.2 1250 1250 273 10 3/4 7 15.4 1.5 53.1 1/2 12.7 1/2
FM-5R-2 471 48 247.1 3.68 5 300 300 435 17 1/8 21 46.2 5.6 198.2 1 25.4 1
* 상기 표시된 스톨 토르크, 마력 및 최대 에어 소모량은 시계방향의 회전입니다.

치수

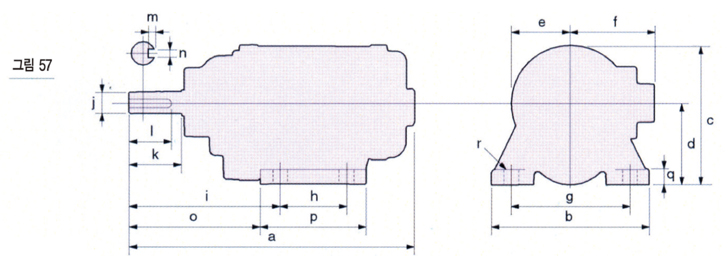

그림번호 모델 a b c d e f g h i j k l m n o p q r
57 FM-1R-12 273 150 135 80 55 80 120 70 140 20 50 40 3.0 5 125 100 15 12
57 FM-1R-5 273 150 135 80 55 80 120 70 140 20 50 40 3.0 5 125 100 15 12
57 FM-5R-2 435 210 245 145 100 100 180 90 250 28 60 55 4.0 7 250 120 18 14

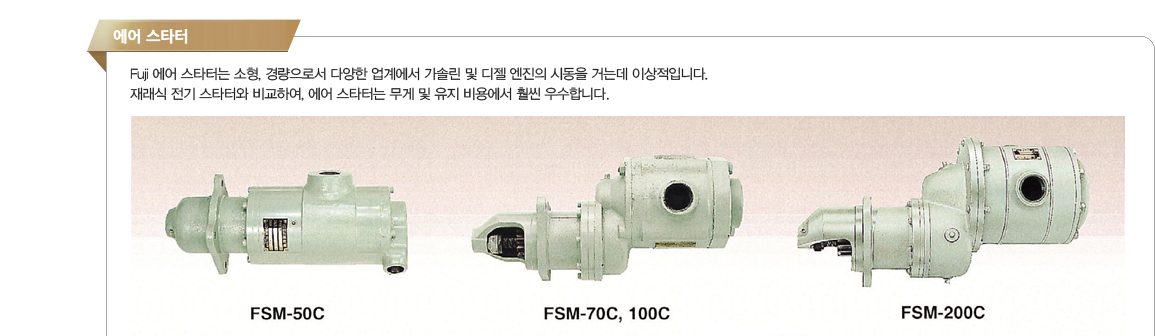

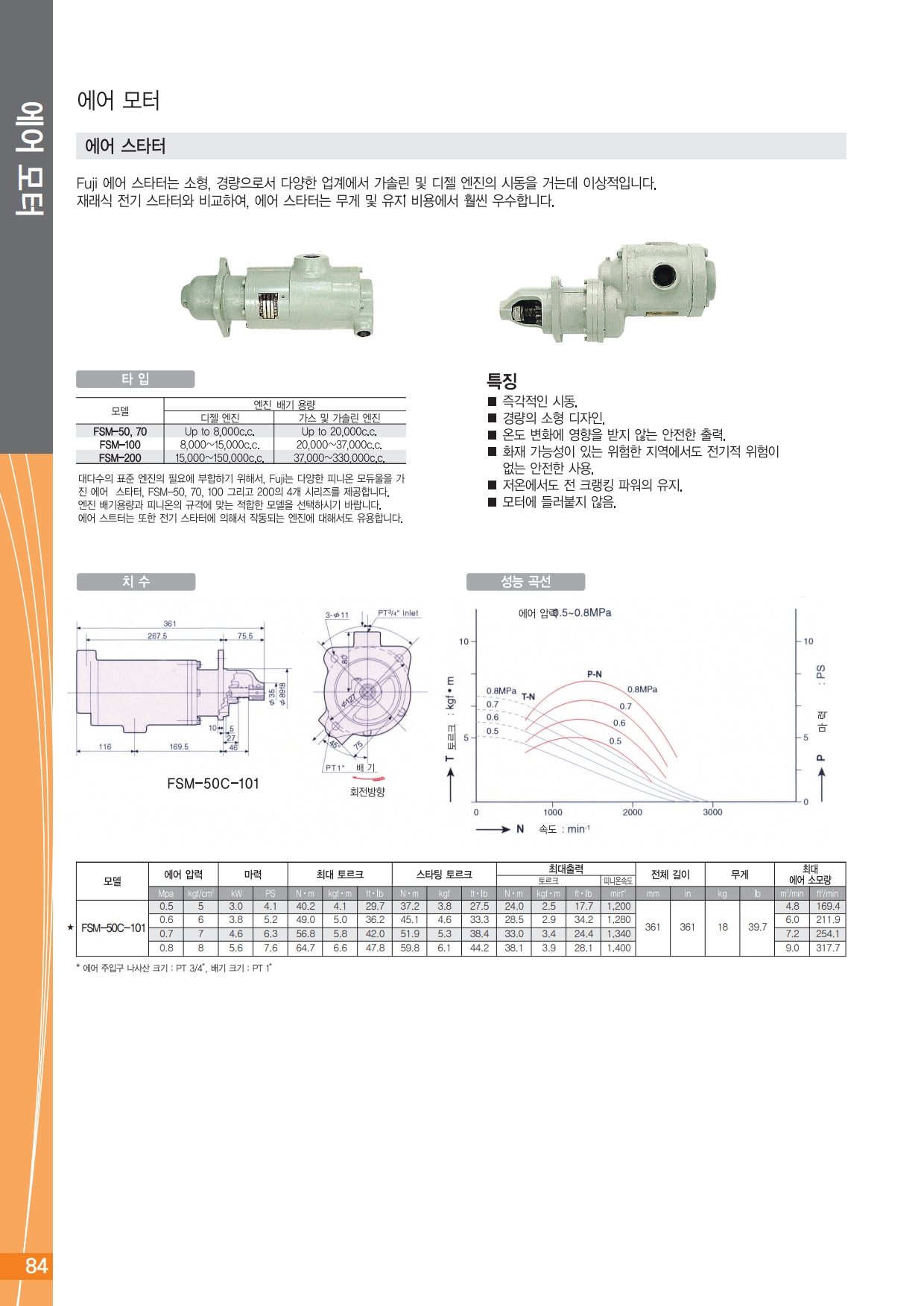

모델 엔진 배기 용량
디젤 엔진 가스 및 가솔린 엔진
FSM-50,70 Up to 8,000c.c. Up to 20,000c.c.
FSM-100 8,000~15,000c.c. 20,000~37,000c.c.
FSM-200 15,000~150,000c.c. 37,000~330,000c.c.
* 대다수의 표준 엔진의 필요에 부합하기 위해서, Fuji는 다양한 피니온 모듀올을 가진 에어 스타터, FSM-50,70,100 그리고 200의 4개 시리즈를 제공합니다. 엔진 배기용량과 피니온의 규격에 맞는 적합한 모델을 선택하시기 바랍니다. 에어 스타터는 또한 전기 스타터에 의해서 작동되는 엔진에 대해서도 유용합니다.
모델 에어 압력 마력 최대 토르크

스타팅 토르크


전체길이 무게
 최대 에어 소모량
최대출력
토르크 피니온속도
Mpa kgf/㎠ kW PS N.m kgf.m ft.lb N.m kgf.m ft.lb N.m kgf.m ft.lb min-¹ mm in kg lb m³/min ft³/min

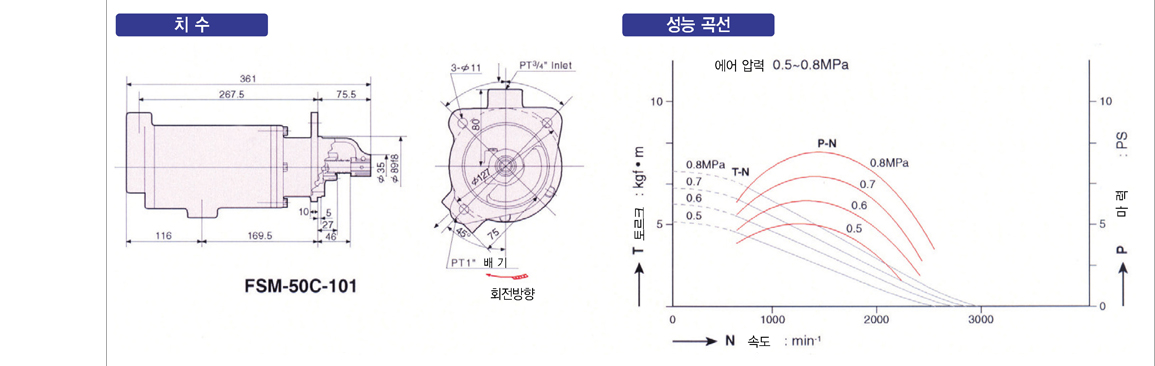

FSM-50C-101 0.5 5 3 4.1 40.2 4.1 29.7 37.2 3.8 27.5 24 2.5 17.7 1,200 361 14 7/32 18 39.7 4.8 169.4
0.6 6 3.8 5 49 5 36.2 45.1 4.6 33.3 28.5 2.9 34.2 1,280 6 211.9
0.7 7 4.6 6.3 56.8 5.8 42 51.9 5.3 38.4 33 3.4 24.4 1,340 7.2 254.1
0.8 8 5.6 7.6 64.7 6.6 47.8 59.8 6.1 44.2 38.1 3.9 28.1 1,400 9 317.7
* 에어 주입구 나사산 크기: PT 3/4", 배기 크기: PT 1"
모델 에어 압력 마력 최대 토르크

스타팅 토르크


전체길이 무게
 최대 에어 소모량
최대출력
토르크 피니온속도
Mpa kgf/㎠ kW PS N.m kgf.m ft.lb N.m kgf.m ft.lb N.m kgf.m ft.lb min-¹ mm in kg lb m³/min ft³/min

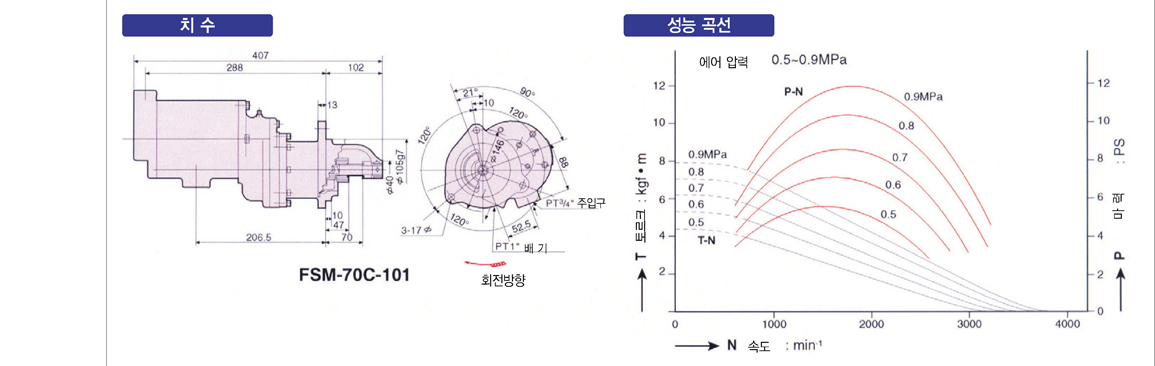

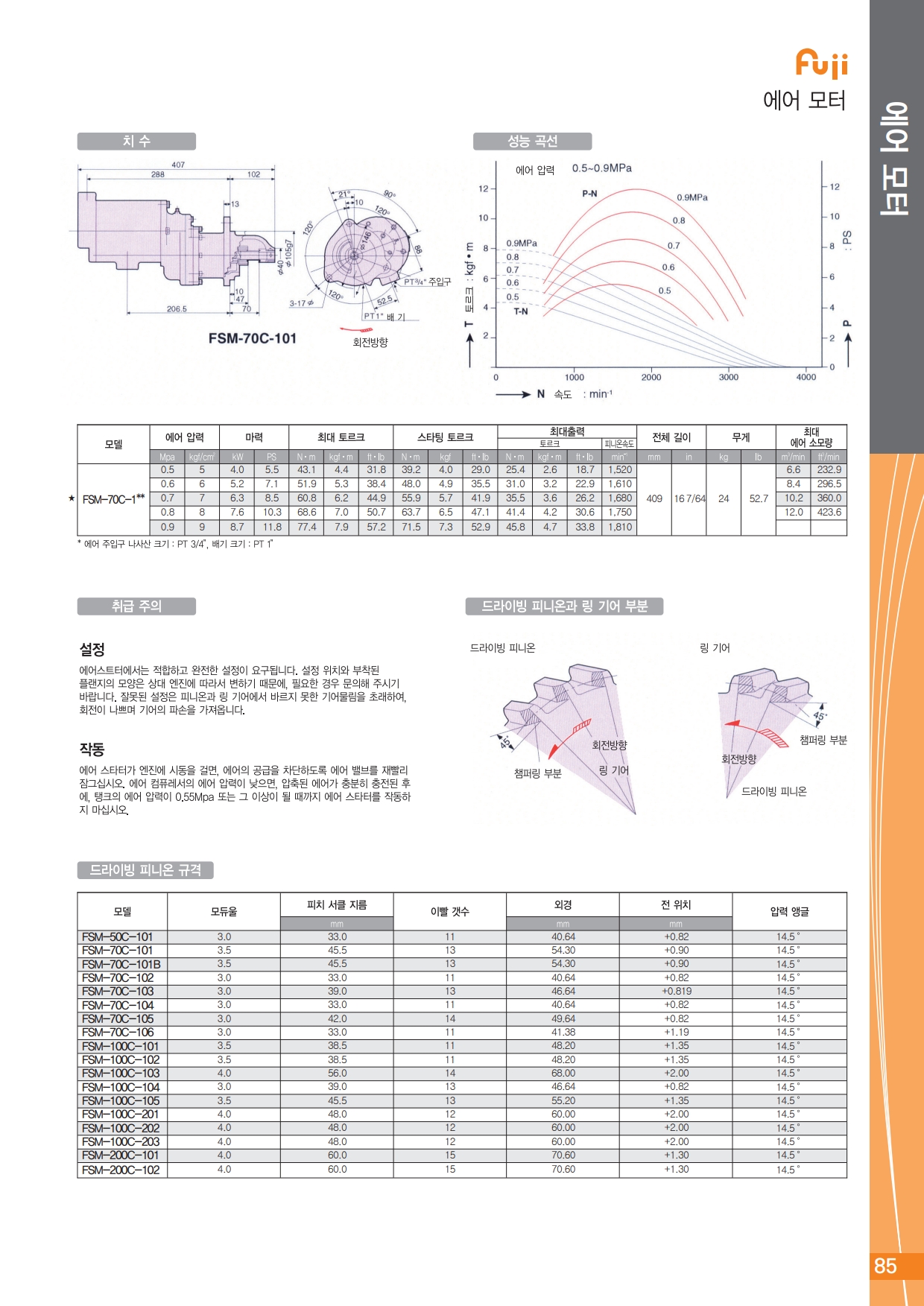

FSM-70C-1** 0.5 5 4 5.5 43.1 4.4 31.8 39.2 4 29 25.4 2.6 18.7 1,520 409 16 7/64 24 52.9 6.6 232.9
0.6 6 5.2 7.1 51.9 5.3 38.4 48 4.9 35.5 31 3.2 22.9 1,610 8.4 296.5
0.7 7 6.3 8.5 60.8 6.2 44.9 55.9 5.7 41.9 35.5 3.6 26.2 1,680 10.2 360
0.8 8 7.6 10.3 68.6 7 50.7 63.7 6.5 47.1 41.4 4.2 30.6 1,750 12 423.6
0.9 9 8.7 11.8 77.4 7.9 57.2 71.5 7.3 52.9 45.8 4.7 33.8 1,810 13.8 487.1
* 에어 주입구 나사산 크기: PT 3/4", 배기 크기: PT 1"
모델 에어 압력 마력 최대 토르크

스타팅 토르크


전체길이 무게
 최대 에어
소모량
최대출력
토르크 피니온속도
Mpa kgf/㎠ kW PS N.m kgf.m ft.lb N.m kgf.m ft.lb N.m kgf.m ft.lb min-¹ mm in kg lb m³/min ft³/min

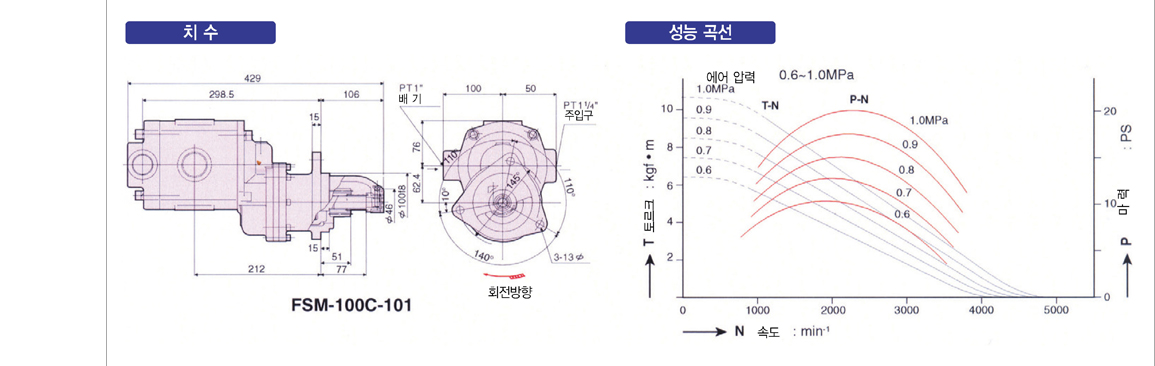

FSM-100C-1** 0.6 6 7.6 10.4 63.7 6.5 47.1 58.8 6 43.5 27.5 3.8 20.3 1,950 429 16 57/64 30 66.1 12 423.6
0.7 7 9.4 12.8 73.5 7.5 54.3 68.6 7 50.7 44.1 4.5 32.6 2,040 15 529.5
0.8 8 11.1 15.1 84.3 8.6 62.3 77.4 7.9 57.2 50 5.1 37 2,120 17.4 614.2
0.9 9 12.9 17.6 95.1 9.7 70.3 87.2 8.9 64.5 56.3 5.7 41.6 2,200 20.4 720.1
1 10 14.9 20.2 105.8 10.8 78.2 97 9.9 71.7 62.5 6.4 46.2 2,270 23.4 826
FSM-100C-2** 0.6 6 7.6 10.4 80.3 8.2 59.4 71.5 7.3 52.9 47.3 4.8 35 1,550 429 16 57/64 30 66.1 12 423.6
0.7 7 9.4 12.8 93.1 9.5 68.8 83.3 8.5 61.6 55.7 5.7 41.2 1,620 15 529.5
0.8 8 11.1 15.1 106.8 10.9 79 94 9.6 69.5 63.2 6.4 46.7 1,680 17.4 614.2
0.9 9 12.9 17.6 120.5 12.3 89.1 106.8 10.9 79 71.1 7.3 52.6 1,740 20.4 720.1
1 10 14.9 20.2 133.2 13.6 98.5 117.6 12 87 79.2 8.1 58.6 1,790 23.4 826
* 에어 주입구 나사산 크기: PT 1 ", 배기 크기: PT 1 1/4 "
모델 에어 압력 마력 최대 토르크

스타팅 토르크


전체길이 무게
 최대 에어 소모량
최대출력
토르크 피니온속도
Mpa kgf/㎠ kW PS N.m kgf.m ft.lb N.m kgf.m ft.lb N.m kgf.m ft.lb min-¹ mm in kg lb m³/min ft³/min

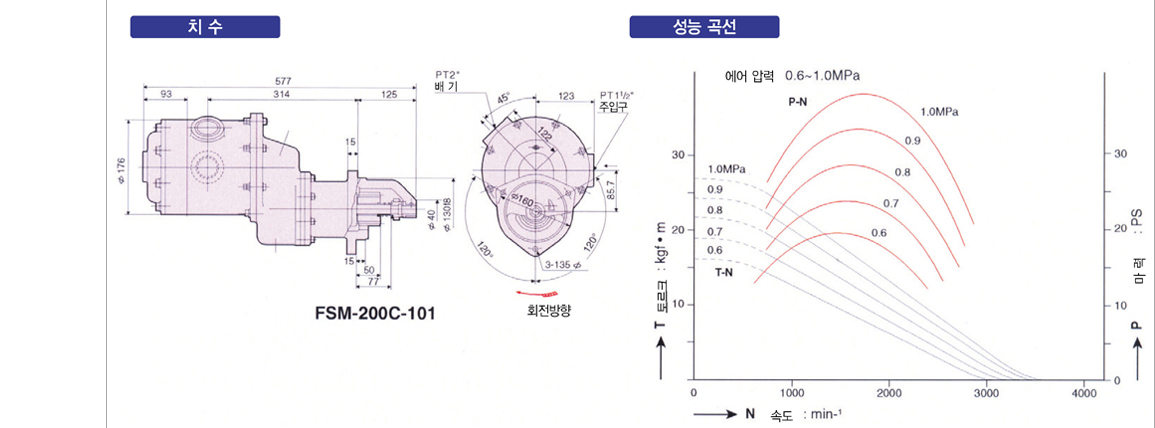

FSM-200C-1** 0.6 6 14.3 19.4 156.3 16 115.6 144.1 14.7 106.6 92.5 9.4 68.4 1470 577 22 23/32 60 132.3 22.8 804.8
0.7 7 17.4 23.6 183.3 18.7 135.6 167.6 17.1 124 107.7 11 79.6 1540 28.2 995.4
0.8 8 20.7 28.2 208.7 21.3 154.4 192.1 19.6 142.1 123.4 12.6 91.3 1610 33.6 1186
0.9 9 24.2 32.9 235.2 24 174 216 22.1 159.8 139 14.2 102.8 1660 39 1376.7
1 10 27.6 37.6 260.7 26.6 192.9 240.1 24.5 177.6 154.5 15.6 114.3 1710 44.4 1567.3
* 에어 주입구 나사산 크기: PT 1 1/2 ", 배기 크기: PT 2 "

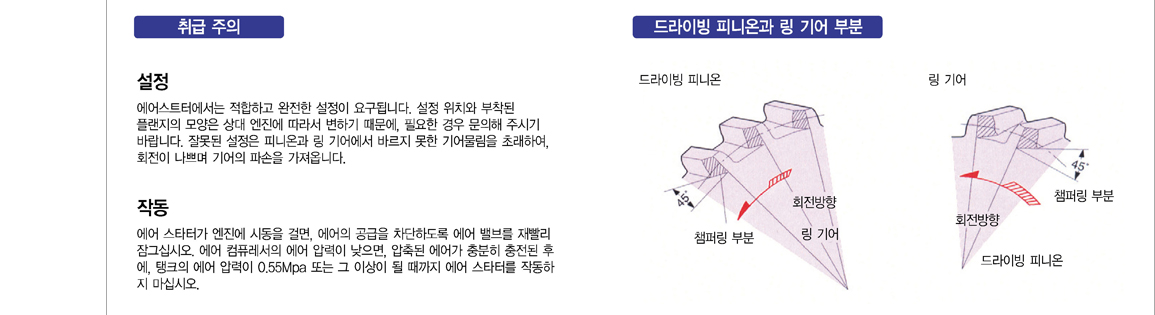

드라이빙 피니온 규격
모델 모듀울 피치 서클 지름 이빨 갯수 외경 전 위치 압력 앵글
mm mm mm
FSM-50C-101 3 33 11 40.64 +0.82 14.5
FSM-70C-101 3.5 45.5 13 54.3 +0.90 14.5
FSM-70C-101B 3.5 45.5 13 54.3 +0.90 14.5
FSM-70C-102 3 33 11 40.64 +0.82 14.5
FSM-70C-103 3 39 13 46.64 +0.819 14.5
FSM-70C-104 3 33 11 40.64 +0.82 14.5
FSM-70C-105 3 42 14 49.64 +0.82 14.5
FSM-70C-106 3 33 11 41.38 +1.19 14.5
FSM-100C-101 3.5 38.5 11 48.2 +1.35 14.5
FSM-100C-102 3.5 38.5 11 48.2 +1.35 14.5
FSM-100C-103 4 56 14 68 +2.00 14.5
FSM-100C-104 3 39 13 46.64 +0.82 14.5
FSM-100C-105 3.5 45.5 12 55.2 +1.35 14.5
FSM-100C-201 4 48 12 60 +2.00 14.5
FSM-100C-202 4 48 12 60 +2.00 14.5
FSM-100C-203 4 48 12 60 +2.00 14.5
FSM-200C-101 4 60 15 70.6 +1.30 14.5
FSM-200C-102 4 60 15 70.6 +1.30 14.5
