모델 볼트크기 권장 토르크 범위 회전수 비트생크 스퀘어드라이브크기 전체길이(소켓없음) 무게(소켓없음) 에어소모량(부하시) 에어호스크기
mm N.m kgf.m ft.lb min-¹ mm in mm in kg lb m-³/min ft-³/min mm in
스퀘어 드라이브 타입
FET-33-1 M4~M6 8~15 0.8~1.5 5.9~11.0 6,000 9.5 3/8 181 7 9/64 1.25 2.8 0.35 12.3 6.3 1/4
FET-44-3 M4~M6 15~25 1.5~2.6 11.0~18.4 6,300 9.5 3/8 181 7 9/64 1.25 2.8 0.40 14.1 6.3 1/4
FET-55-3 M6~M8 27~44 2.8~4.5 19.9~32.4 5,500 9.5 3/8 181 7 9/64 1.25 2.8 0.40 14.1 6.3 1/4
FET-66-2 M8 34~54 3.5~5.5 25.0~39.8 5,300 9.5 3/8 193 7 39/64 1.35 3.0 0.50 17.7 9.5 3/8
FET-77-1 M8~M10 44~76 4.5~7.8 32.4~56.0 6,300 9.5 3/8 188 7 13/32 1.65 3.6 0.50 17.7 9.5 3/8
* LCD화면의 스퀘어 드라이브 타입
FET-777-1 M8 44~76 4.5~7.8 32.4~56.0 6,300 9.5 3/8 201 7 29/32 1.9 4.2 0.50 17.7 9.5 3/8
FET-888-1 M8~M10 49~93 5.0~9.5 36.1~68.5 5,500 12.7 1/2 216 8 33/64 1.9 4.2 0.55 19.4 9.5 3/8
FET-999-1 M10 64~113 6.5~11.5 47.2~83.3 4,800 12.7 1/2 220 8 43/64 2.4 5.3 0.60 21.2 9.5 3/8
* 에어 주입구 나사산 크기 : PT 또는 NPT 1/4"

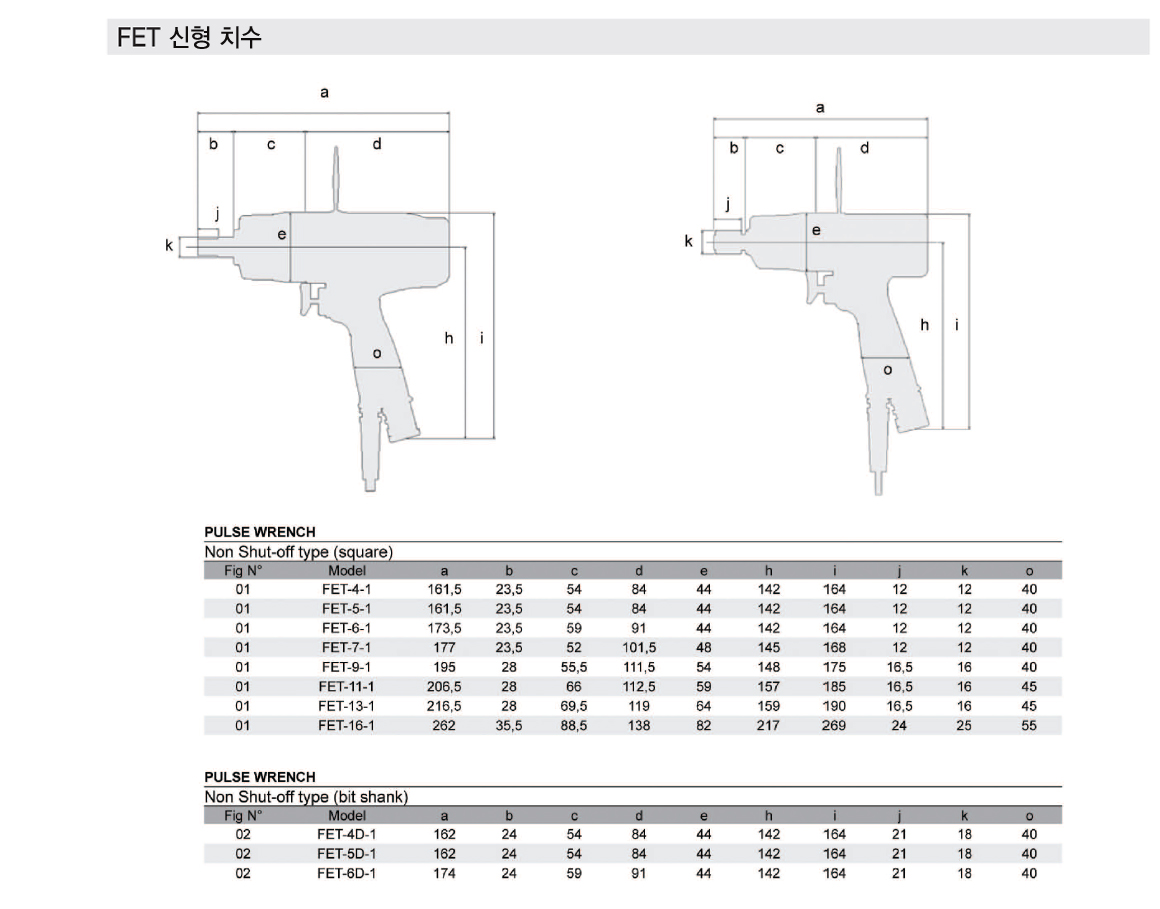

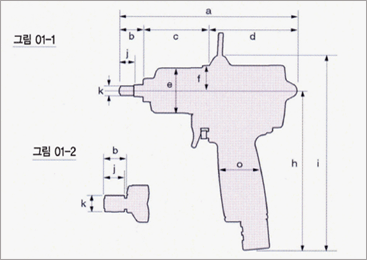

그림번호 모델 a b c d e f h i j k o
01-1 FET-44-2 181 25.0 62.0 94 42 23.0 146 181 12.0 12 39
01-1 FET-55-2 181 25.0 62.0 94 42 23.0 146 181 12.0 12 39
01-1 FET-66-2 193 25.0 62.0 106 42 23.0 146 181 12.0 12 39
01-1 FET-77-1 188 23.5 64.5 100 47 26.0 181 220 12.0 12 41
01-1 FET-88-1 203 28.0 73.0 102 53 27.0 173 214 16.5 16 41
01-1 FET-99-1 202 28.0 69.0 105 57 29.5 175 217 16.5 16 41
01-1 FET-111-1 215 28.0 69.0 118 60 31.0 175 223 16.5 15 41
01-1 FET-133-1 230 28.0 77.0 125 66 34.0 181 232 16.5 15 44
01-1 FET-777-1 201 23.5 64.5 113 47 26.0 181 220 12.0 12 41
01-1 FET-888-1 216 28.0 73.0 115 53 27.0 173 214 16.5 16 41
01-1 FET-999-1 220 28.0 69.0 123 57 30.0 175 217 16.5 16 41

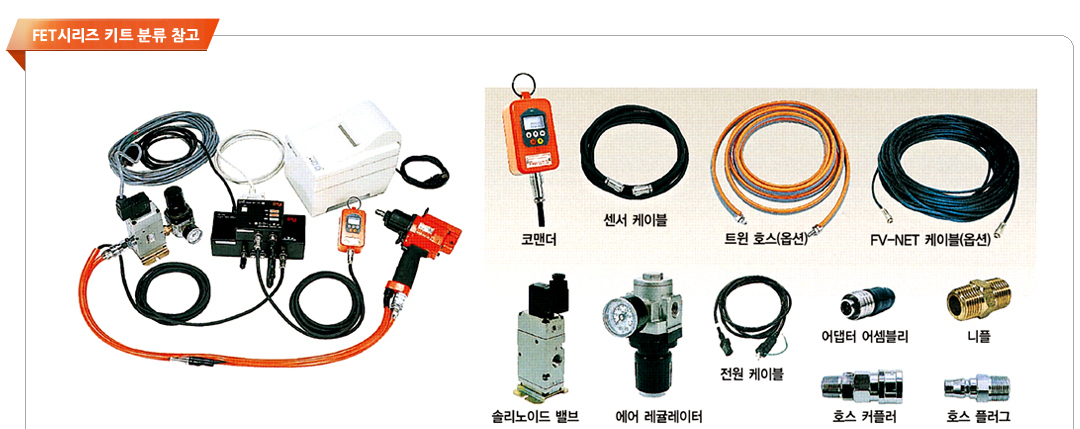

에어호스 크기 AC No. 기재사항 FET-44-77
FET-44D~66D
FET-88~FET-133 FET-777 FET-888~FET-1333
- FET-001-1 접속장치 유니트
ECO-AC100-2 전원 케이블 2m
E-032070-00 어댑터 어셈블리
- FET-003-1 센서 케이블 3m ●(2) ●(2) ●(1) ●(1)
FET-002-1 코맨더 - -
3/8 AR3000-3/8 에어 레귤레이터 3/8" - -
ESV-VP542-B 12V 솔리노이드 밸브 3/8" - - -
JN-3/8(B) 니플 3/8" - - -
M-526 호스 커플러 3/8" - -
M-628 호스 플러그 3/8" - -
1/2 AR4000-1/2 에어 레귤레이터 1/2" - -
ESV-VP742-B 12V 솔리노이드 밸브 1/2" - - -
JN-1/2(B) 니플 1/2" - - -
M-527 호스 커플러 1/2" - -
M-629 호스 플러그 1/2" - -
* 완전키트는 모델번호 끝에 "KIT"이라고 첨부하여 주문할 수 있습니다. 예: FET-55-2->FET-55-2KIT

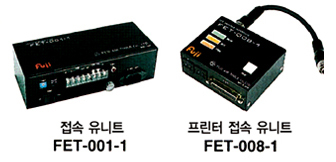

접속장치/ 프린터 접속장치
AC No. 치수 무게 전원 전력 소모량
높이 깊이
mm mm mm kg V Hz VA
FET-001-1 200 57.5 78.5 1.0 100~240 50/60 3
FET-008-1 100 40.0 80.0 0.4 12 DC 0.72
* 체결 데이터는 FET-008-1 프린터 접속장치(선택)와 프린트(선택)를 이용하여 프린터 할 수 있습니다.
적합한 프린터 선택에 대해서는 문의하시기 바랍니다.
이중호스
모델 지름(mm) 3m 5m 6m 10m 15m
FET-44~FET-66 6.5 FET007-6.5-3 FET007-6.5-5 FET007-6.5-6 FET007-6.5-10 FET007-6.5-15
FET-44D~FET-66D
FET-77~FET-88 8 FET007-8-3 FET007-8-5 FET007-8-6 FET007-8-10 FET007-8-15
FET-777~FET-888
FET-99~FET-133 11 FET007-11-3 FET007-11-5 FET007-11-6 FET007-11-10 FET007-11-15
FET-999~FET-1333

데이터양과 FV-NET 워크 프로그램
AC No. 기재사항 하드 CPU 보드 소프트 웨어(후로피)
기본 데이터 로드 FV-네트
FET-004-1-2 CPU 보드와 후로피 -
FET-004-2-2 CPU 보드와 후로피
* FV-NET 프로그램에 대해서는 가까운 대리점에 문의하시기 바랍니다.

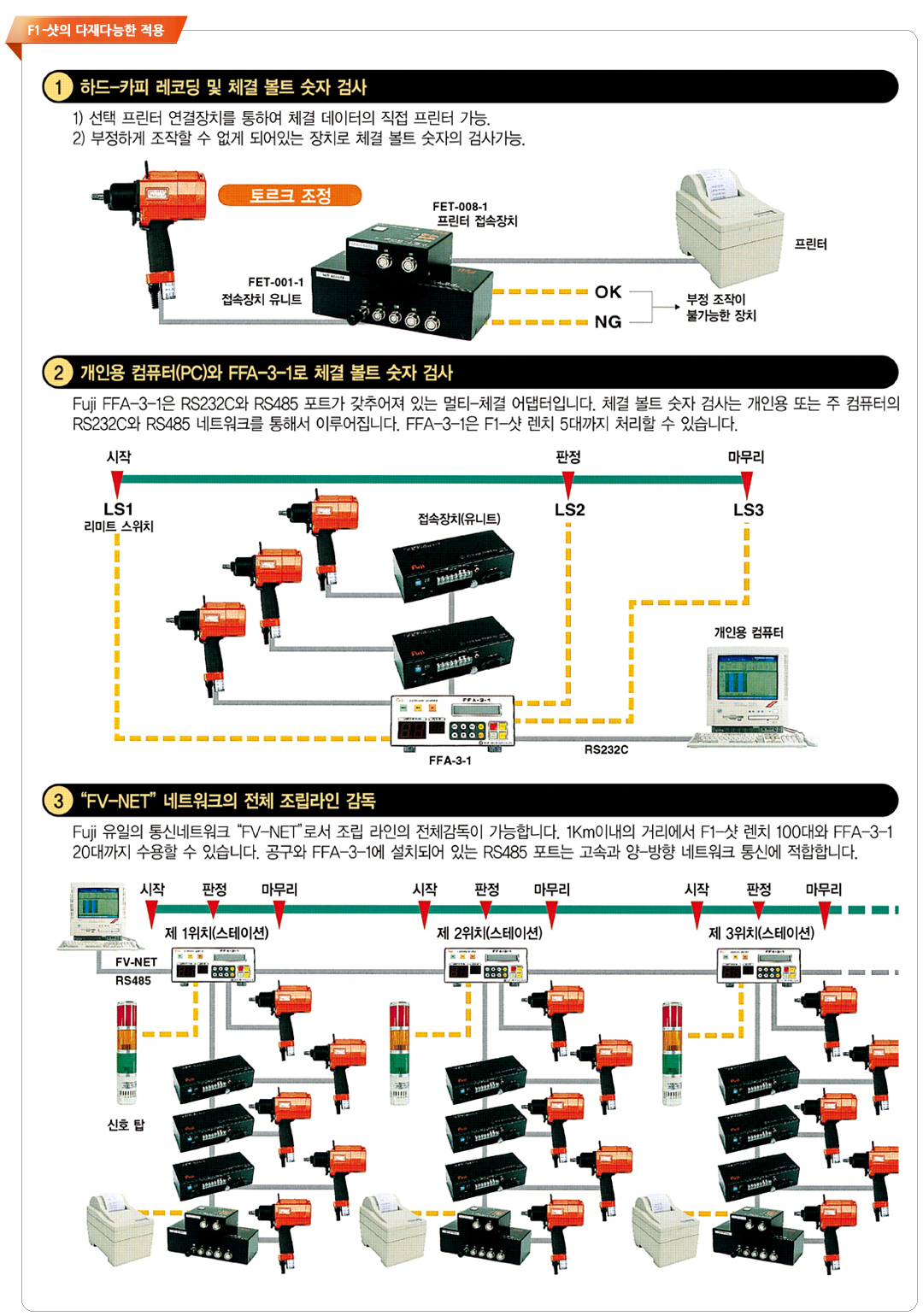

FV-NET 시스템
AC No. 기재사항
FET-006-20 FV-NET 케이블 20M
* FV-NET 케이블은 색다른 길이로 공급이 가능합니다. 주문시 케이블 길이를 명기해 주시기 바랍니다.

*이것은 우리의 독특한 통신 시스템으로서 1대의 개인용 컴퓨터를 사용하여 1Km이내에서 20세트까지 공구의 숫자를 조절 합니다.
데이터의 동시전송외에, 실시간 또는 일, 주 및 월단위의 정규적인 시간간격으로 체결 데이터를 분석할 수 있습니다.
